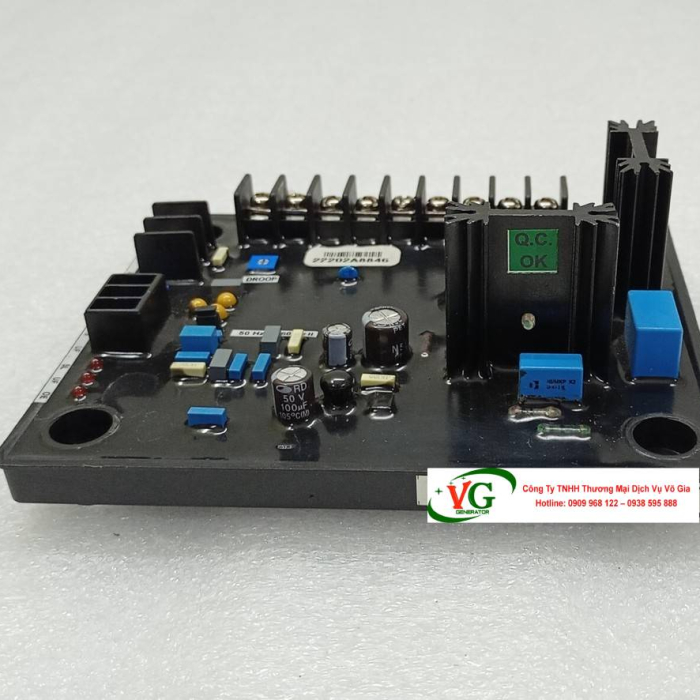

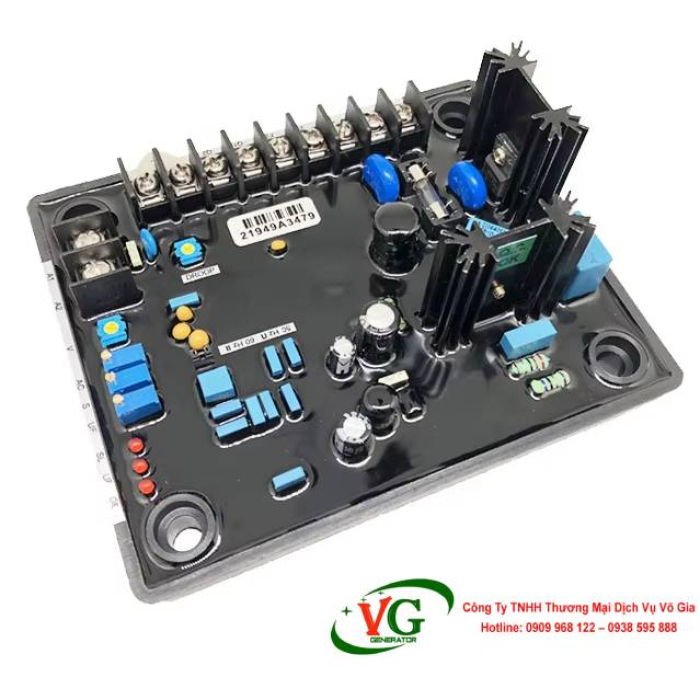

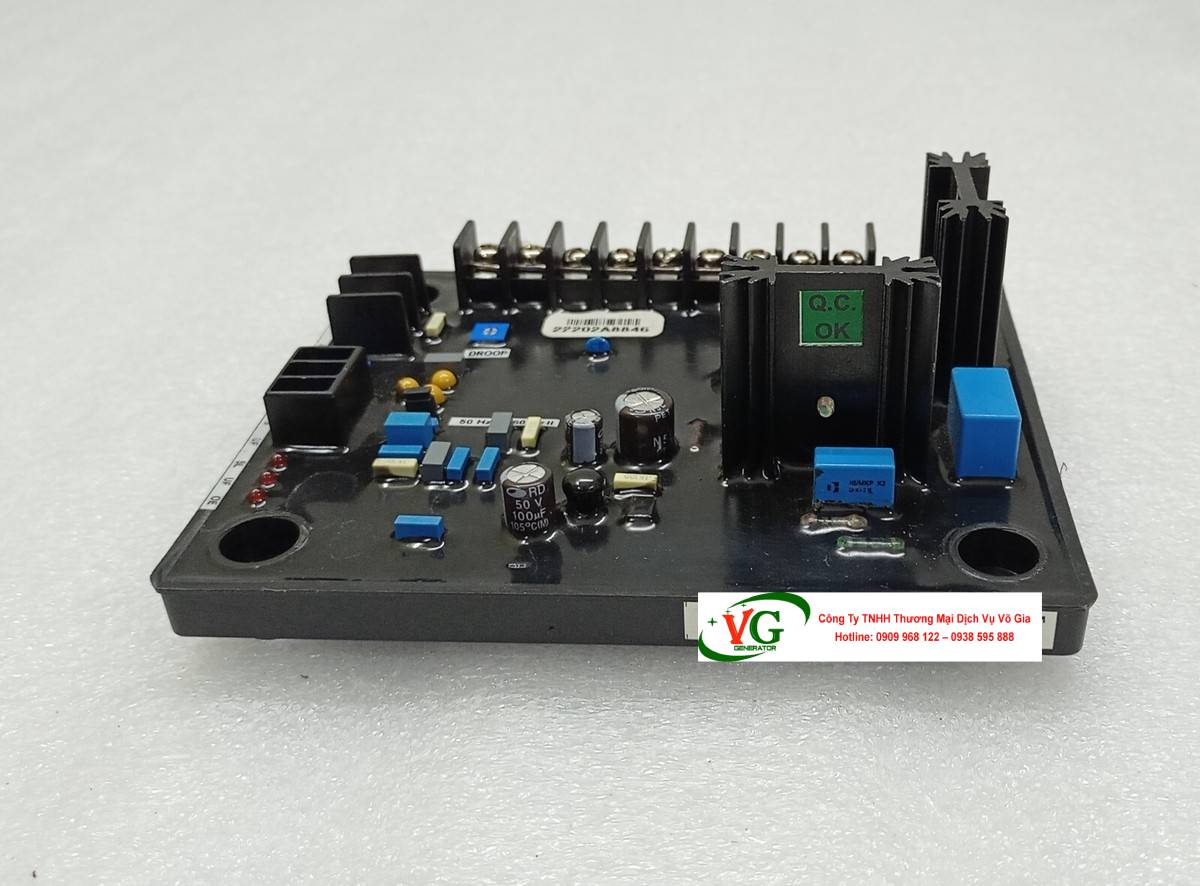

Bộ Điều Chỉnh Điện Áp Leroy Somer AVR R150

Bộ Điều Chỉnh Điện Áp Leroy Somer AVR R150

Xuất xứ: China
Model: R150
Bảo hành: 6 tháng
Dùng cho cả 1 pha và 3 pha

Download file catalogue

Detail

Bộ điều chỉnh điện áp tự động (AVR) là một thành phần không thể thiếu trong các hệ thống máy phát điện, đảm bảo sự ổn định và an toàn của dòng điện đầu ra. Trong số các sản phẩm AVR nổi bật trên thị trường, bộ Điều Chỉnh Điện Áp Leroy Somer AVR R150 được đánh giá cao nhờ hiệu suất vượt trội và thiết kế nhỏ gọn.

Để khám phá thêm các bộ điều chỉnh điện áp khác, quý khách có thể tham khảo: Mạch kích mồi từ cho máy phát, Mạch KI-DAVR, Mạch GAVR, Mạch AVR Stamford, Mạch AVR Leroy Somer, Mạch AVR DENYO, Mạch AVR chổi than

1. Điều Chỉnh Tần Số Máy Phát Có Liên Quan Đến Bộ Điều Chỉnh Điện Áp Leroy Somer AVR R150 Không?

1.1. Tần Số Máy Phát Là Gì?

Tần số máy phát điện (thường là 50 Hz hoặc 60 Hz) liên quan đến tốc độ quay của động cơ và số cặp cực của máy phát. Tần số này quyết định sự ổn định của dòng điện đầu ra, ảnh hưởng trực tiếp đến hiệu suất hoạt động của các thiết bị sử dụng điện. Nếu tần số không ổn định, các thiết bị có thể hoạt động không đúng cách hoặc bị hư hỏng.

1.2. Vai Trò của AVR R150 Trong Điều Chỉnh Tần Số

Bộ Điều Chỉnh Điện Áp Leroy Somer AVR R150 chủ yếu được thiết kế để điều chỉnh và ổn định điện áp đầu ra của máy phát điện. Tuy nhiên, nó cũng có mối liên hệ gián tiếp với tần số thông qua chức năng U/F (điện áp/tần số). Chức năng này cho phép AVR R150 giám sát và điều chỉnh điện áp dựa trên tần số đầu vào, đảm bảo rằng điện áp đầu ra không vượt quá giới hạn khi tần số thay đổi.

Cụ thể, AVR R150 có thể:

Giới hạn tỷ số điện áp/tần số: Khi tần số giảm (do tốc độ động cơ giảm), AVR R150 tự động giảm điện áp đầu ra để bảo vệ máy phát và thiết bị tải. Điều này đặc biệt quan trọng trong các ứng dụng yêu cầu sự ổn định cao, như máy phát điện công nghiệp.
Hỗ trợ chọn tần số 50/60 Hz: AVR R150 được thiết kế với khả năng chọn tần số thông qua các dăm nối, giúp nó tương thích với nhiều loại máy phát khác nhau. Điều này đảm bảo rằng tần số đầu ra được duy trì ổn định trong các điều kiện vận hành khác nhau.

1.3. Tại Sao Cần Quan Tâm Đến Tần Số?

Sự ổn định tần số không chỉ ảnh hưởng đến hiệu suất mà còn liên quan đến tuổi thọ của máy phát. AVR R150, với các linh kiện bán dẫn hiệu quả và công nghệ tiên tiến, giúp giảm thiểu sự dao động tần số thông qua việc kiểm soát dòng kích thích. Điều này đặc biệt hữu ích trong các ứng dụng như trạm điện cơ điện, tàu thủy, hoặc các hệ thống máy phát dự phòng.

1.4. Kết Luận Về Mối Quan Hệ

Mặc dù AVR R150 không trực tiếp điều chỉnh tần số (chức năng này chủ yếu thuộc về bộ điều tốc động cơ), nó đóng vai trò quan trọng trong việc duy trì sự ổn định của hệ thống bằng cách phối hợp điều chỉnh điện áp theo tần số. Điều này giúp bảo vệ máy phát và đảm bảo hiệu suất tối ưu.

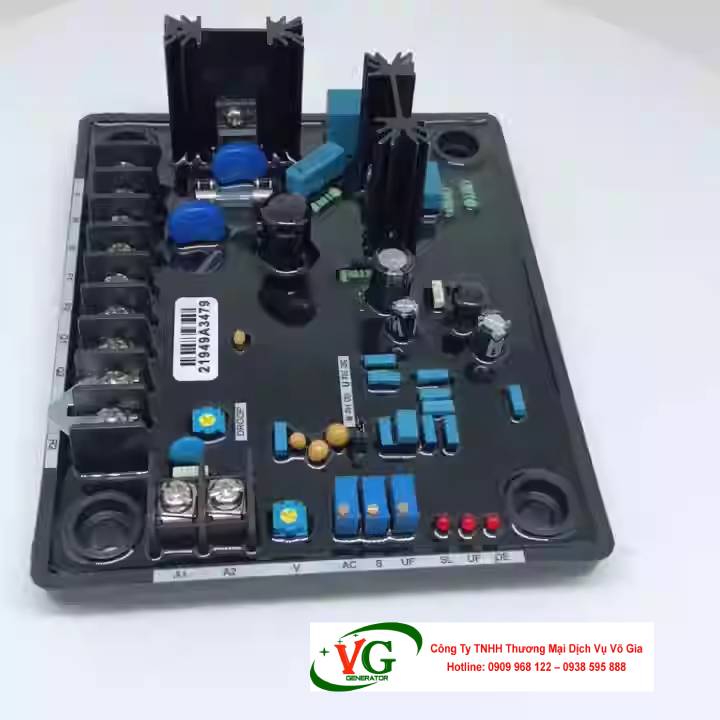

Bộ Điều Chỉnh Điện Áp Leroy Somer AVR R150

2. Phương Pháp Kiểm Tra Đấu Dây Bộ Điều Chỉnh Điện Áp Leroy Somer AVR R150 Đúng Hay Sai?

2.1. Tầm Quan Trọng Của Việc Đấu Dây Đúng

Việc đấu dây đúng cách là yếu tố then chốt để đảm bảo AVR R150 hoạt động hiệu quả và an toàn. Đấu dây sai có thể dẫn đến các vấn đề nghiêm trọng như:

Điện áp đầu ra không ổn định.
Hư hỏng board mạch AVR hoặc các bộ phận khác của máy phát.
Nguy cơ cháy nổ hoặc chập điện.

2.2. Các Bước Kiểm Tra Đấu Dây AVR R150

Dưới đây là hướng dẫn chi tiết để kiểm tra đấu dây AVR R150, dựa trên thông tin kỹ thuật từ các tài liệu và kinh nghiệm thực tế:

Bước 1: Chuẩn Bị Trước Khi Kiểm Tra

Ngắt nguồn điện: Đảm bảo máy phát điện đã được tắt hoàn toàn và không còn dòng điện chạy qua.
Kiểm tra sơ đồ đấu dây: Tham khảo tài liệu kỹ thuật của Leroy Somer AVR R150, thường đi kèm với sản phẩm hoặc có sẵn trên website của nhà sản xuất hoặc nhà phân phối như Công ty TNHH Thương Mại Dịch Vụ Võ Gia.
Chuẩn bị dụng cụ: Đồng hồ vạn năng (multimeter), tua vít cách điện, và các dụng cụ bảo hộ (găng tay, kính bảo hộ).

Bước 2: Xác Định Các Đầu Nối

AVR R150 thường có các đầu nối chính như:

Đầu vào cảm biến/công suất: Điện áp 240 VAC ± 10% cho 1 pha hoặc 380-480 VAC ± 10% cho 3 pha, 2 đường truyền.
Đầu ra: Điện áp tối đa 105 VDC tại đầu vào 240 VAC, dòng điện 6A DC (hoặc 8A trong 30 giây).
Dăm nối tần số: Dùng để chọn tần số 50 Hz hoặc 60 Hz.
Đầu nối điều chỉnh điện áp: Bao gồm các potentiometer để tinh chỉnh điện áp.

Bước 3: Kiểm Tra Đấu Dây

Kiểm tra đầu vào cảm biến:

Sử dụng đồng hồ vạn năng để đo điện áp tại các đầu nối cảm biến (0-110V, 0-220V, hoặc 0-380V, tùy cấu hình).
Đảm bảo các dây nối đúng với sơ đồ mạch và không bị lỏng.

Kiểm tra đầu ra:

Đo điện áp đầu ra (tối đa 105 VDC) để xác nhận rằng AVR R150 đang cung cấp dòng kích thích đúng mức.
Kiểm tra dây nối từ AVR đến cuộn dây kích thích của máy phát.

Kiểm tra dăm nối tần số:

Xác nhận rằng dăm nối được đặt đúng ở vị trí 50 Hz hoặc 60 Hz, phù hợp với máy phát.

Kiểm tra nối đất:

Đảm bảo rằng AVR R150 được nối đất đúng cách để tránh hiện tượng chập điện hoặc nhiễu.

Kiểm tra các linh kiện phụ:

Kiểm tra cầu chì (thường là loại 10A nhanh) và các kết nối điện trở SMD để đảm bảo chúng không bị hỏng.

Bước 4: Chạy Thử và Kiểm Tra Lại

Bật máy phát điện và đo điện áp đầu ra bằng đồng hồ vạn năng.
Nếu điện áp dao động vượt quá ±0.5% (theo thông số kỹ thuật của AVR R150), kiểm tra lại các kết nối hoặc điều chỉnh potentiometer P1 (điện áp) và P2 (ổn định).

Bước 5: Xác Định Đấu Dây Đúng Hay Sai

Đúng: Điện áp đầu ra ổn định trong khoảng 230V/380V (tùy cấu hình), không có hiện tượng quá tải hoặc sụt áp.
Sai: Nếu phát hiện các vấn đề như điện áp không ổn định, AVR quá nóng, hoặc máy phát ngừng hoạt động, cần kiểm tra lại sơ đồ đấu dây và sửa chữa ngay lập tức.

2.3. Lưu Ý Khi Đấu Dây

Chỉ thực hiện đấu dây bởi các kỹ thuật viên có kinh nghiệm.
Sử dụng phụ tùng chính hãng từ Công ty TNHH Thương Mại Dịch Vụ Võ Gia để đảm bảo tương thích.
Luôn tuân thủ các tiêu chuẩn an toàn điện (I.E.C. 60034-1, U.L. 508).

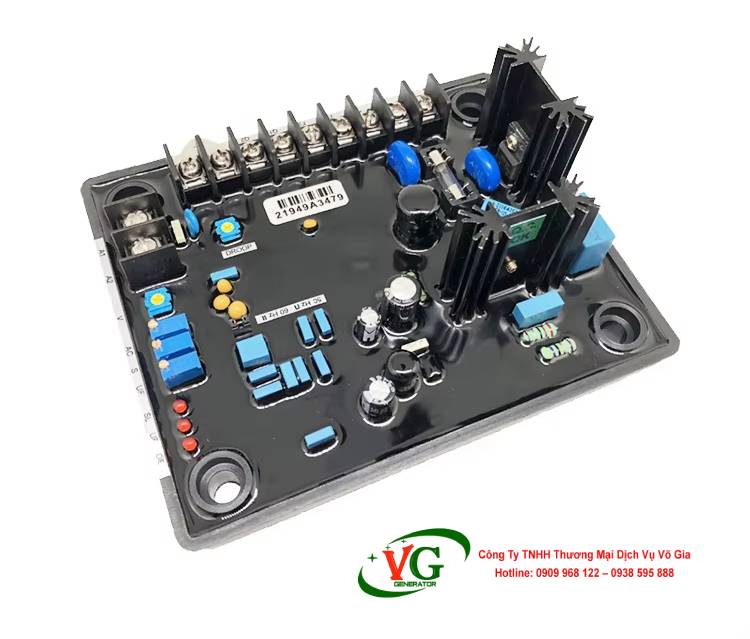

Bộ Điều Chỉnh Điện Áp Leroy Somer AVR R150

3. Bộ Điều Chỉnh Điện Áp Leroy Somer AVR R150 Được Ứng Dụng Trong Những Loại Máy Phát Nào?

3.1. Tổng Quan Về Ứng Dụng

Bộ Điều Chỉnh Điện Áp Leroy Somer AVR R150 được thiết kế để sử dụng trong các máy phát điện không chổi than AC, cả 1 pha và 3 pha. Với thiết kế nhỏ gọn và hiệu suất cao, AVR R150 phù hợp cho nhiều loại máy phát điện trong các lĩnh vực khác nhau, bao gồm:

3.2. Các Loại Máy Phát Phù Hợp

Máy phát điện diesel công nghiệp:

AVR R150 được sử dụng rộng rãi trong các máy phát điện diesel công suất vừa và lớn, đặc biệt là các hệ thống dự phòng cho nhà máy, bệnh viện, và trung tâm dữ liệu.
Ví dụ: Máy phát điện John Deere, Cummins, hoặc Perkins.

Máy phát điện di động:

Trong các ứng dụng như công trường xây dựng, khai thác mỏ, hoặc sự kiện ngoài trời, AVR R150 đảm bảo điện áp ổn định ngay cả khi tải thay đổi đột ngột.

Máy phát điện hàng hải:

AVR R150 được sử dụng trong các hệ thống đẩy tàu thủy và bộ nguồn phụ, nhờ khả năng chịu được môi trường khắc nghiệt (nhiệt độ từ -30°C đến +65°C).

Máy phát điện trong nông nghiệp và xây dựng:

Các máy phát dùng trong máy móc nông nghiệp hoặc thiết bị xây dựng, như máy bơm hoặc cần cẩu, thường tích hợp AVR R150 để đảm bảo hiệu suất.

Máy phát điện cho xe tải và xe buýt:

AVR R150 được ứng dụng trong các hệ thống điện trên xe tải hạng nặng hoặc xe buýt, nơi cần nguồn điện ổn định để vận hành các thiết bị phụ trợ.

3.3. Lợi Ích Của AVR R150 Trong Các Ứng Dụng

Độ tin cậy cao: Với các linh kiện bán dẫn hiệu quả, AVR R150 đảm bảo hoạt động ổn định trong thời gian dài.
Khả năng tương thích: Hỗ trợ cả máy phát 1 pha và 3 pha, với dải điện áp đầu vào rộng (240 VAC ± 10% cho 1 pha, 380-480 VAC ± 10% cho 3 pha).

4. Loại Bộ Điều Chỉnh Điện Áp Leroy Somer AVR R150 Nào Phù Hợp Cho Máy Phát Điện Diesel 3 Pha?

4.1. Đặc Điểm Của Máy Phát Điện Diesel 3 Pha

Máy phát điện diesel 3 pha thường được sử dụng trong các ứng dụng công nghiệp, thương mại, và hàng hải, cung cấp dòng điện xoay chiều 3 pha với điện áp danh định 380-480 VAC. Để đảm bảo hiệu suất tối ưu, AVR cần tương thích với đặc điểm kỹ thuật của máy phát, bao gồm công suất, tần số, và yêu cầu tải.

4.2. Phù Hợp Của AVR R150 Với Máy Phát Diesel 3 Pha

Bộ Điều Chỉnh Điện Áp Leroy Somer AVR R150 là lựa chọn lý tưởng cho máy phát điện diesel 3 pha nhờ các đặc điểm sau:

Đầu vào cảm biến 3 pha: Hỗ trợ điện áp 380-480 VAC ± 10%, phù hợp với các máy phát 3 pha.
Dòng kích thích mạnh mẽ: Cung cấp dòng điện tối đa 6A DC (8A trong 30 giây), đáp ứng nhu cầu của các máy phát công suất trung bình và lớn.
Tần số linh hoạt: Có thể chọn tần số 50/60 Hz, phù hợp với các tiêu chuẩn quốc tế.
Điều chỉnh điện áp chính xác: Đảm bảo điện áp đầu ra ổn định với độ chính xác ±0.5%, phù hợp với các thiết bị nhạy cảm với dao động điện áp.

4.3. Các Loại AVR R150 Phù Hợp

Leroy Somer AVR R150 có nhiều phiên bản tùy thuộc vào cấu hình cụ thể của máy phát. Để chọn loại phù hợp:

Xác định công suất máy phát: AVR R150 phù hợp với các máy phát có công suất từ 10 kW đến hàng trăm kW.
Kiểm tra sơ đồ đấu dây: Đảm bảo rằng AVR R150 được cấu hình đúng với sơ đồ mạch của máy phát (SHUNT, AREP, hoặc PMG).
Tư vấn từ nhà cung cấp: Công ty TNHH Thương Mại Dịch Vụ Võ Gia cung cấp các phiên bản AVR R150 chính hãng, kèm theo tư vấn kỹ thuật để đảm bảo tương thích.

4.4. Lưu Ý Khi Lựa Chọn

Đảm bảo AVR R150 được nhập khẩu chính hãng, có đầy đủ chứng nhận CO, CQ.
Kiểm tra các thông số kỹ thuật như dòng kích thích, tần số, và điện áp đầu vào/đầu ra để đảm bảo phù hợp với máy phát.

5. Làm Thế Nào Để Vệ Sinh Board Mạch Bộ Điều Chỉnh Điện Áp Leroy Somer AVR R150?

5.1. Tầm Quan Trọng Của Việc Vệ Sinh Board Mạch

Board mạch của AVR R150 có thể tích tụ bụi bẩn, dầu mỡ, hoặc oxi hóa sau thời gian dài sử dụng, dẫn đến hiệu suất giảm hoặc hư hỏng. Việc vệ sinh định kỳ giúp:

Tăng tuổi thọ của AVR.
Đảm bảo hiệu suất ổn định.
Ngăn ngừa các sự cố như chập điện hoặc quá nhiệt.

5.2. Hướng Dẫn Vệ Sinh Board Mạch

Dưới đây là các bước chi tiết để vệ sinh board mạch AVR R150 một cách an toàn:

Bước 1: Chuẩn Bị

Ngắt nguồn điện: Đảm bảo máy phát điện đã được tắt hoàn toàn.
Dụng cụ cần thiết: Cọ mềm, cồn isopropyl (90% trở lên), khí nén, khăn không xơ, và găng tay chống tĩnh điện.
Kiểm tra môi trường: Làm việc trong khu vực sạch sẽ, khô ráo, và không có tĩnh điện.

Bước 2: Tháo Board Mạch

Tháo AVR R150 ra khỏi máy phát điện theo hướng dẫn của nhà sản xuất.
Ghi lại vị trí các dây nối để tránh nhầm lẫn khi lắp lại.

Bước 3: Vệ Sinh

Sử dụng khí nén: Thổi sạch bụi bẩn trên bề mặt board mạch.
Làm sạch bằng cồn isopropyl: Sử dụng cọ mềm nhúng cồn isopropyl để lau sạch các vết bẩn cứng đầu, đặc biệt là ở các điểm tiếp xúc và linh kiện điện tử.
Kiểm tra oxi hóa: Nếu phát hiện oxi hóa trên các chân nối, sử dụng dung dịch chuyên dụng để làm sạch.
Lau khô: Sử dụng khăn không xơ để lau khô board mạch, đảm bảo không để lại cồn.

Bước 4: Kiểm Tra và Lắp Lại

Kiểm tra các linh kiện như cầu chì, điện trở, và tụ điện để đảm bảo không bị hư hỏng.
Lắp lại AVR R150 vào máy phát, đảm bảo đấu dây đúng cách.
Bật máy phát và kiểm tra điện áp đầu ra để xác nhận hoạt động bình thường.

5.3. Lưu Ý Khi Vệ Sinh

Không sử dụng nước hoặc dung dịch có chứa nước để vệ sinh, vì có thể gây chập mạch.
Tránh làm hỏng các linh kiện nhỏ như điện trở SMD hoặc tụ điện.
Thực hiện vệ sinh định kỳ 6-12 tháng/lần, tùy thuộc vào môi trường hoạt động.

6. Tuổi Thọ Trung Bình Của Bộ Điều Chỉnh Điện Áp Leroy Somer AVR R150

6.1. Yếu Tố Ảnh Hưởng Đến Tuổi Thọ

Tuổi thọ của AVR R150 phụ thuộc vào nhiều yếu tố:

Môi trường hoạt động: Nhiệt độ cao, độ ẩm, hoặc bụi bẩn có thể làm giảm tuổi thọ.
Tần suất sử dụng: Sử dụng liên tục hoặc trong điều kiện quá tải có thể gây hao mòn nhanh hơn.
Bảo trì định kỳ: Việc vệ sinh và kiểm tra thường xuyên giúp kéo dài tuổi thọ.
Chất lượng linh kiện: AVR chính hãng từ Công ty TNHH Thương Mại Dịch Vụ Võ Gia có độ bền cao hơn hàng nhái.

6.2. Tuổi Thọ Trung Bình

Theo thông tin từ các nhà cung cấp và kinh nghiệm thực tế, tuổi thọ trung bình của AVR R150 dao động từ 5 đến 10 năm trong điều kiện hoạt động bình thường. Với các yếu tố bảo trì tốt, tuổi thọ có thể kéo dài hơn:

Nhiệt độ hoạt động: -30°C đến +65°C, phù hợp với hầu hết các môi trường công nghiệp.
Bảo vệ quá tải: AVR R150 được trang bị cầu chì nhanh 10A và các tính năng bảo vệ mất cảm biến, giúp giảm thiểu hư hỏng.

6.3. Mẹo Kéo Dài Tuổi Thọ

Sử dụng máy phát trong giới hạn công suất định mức.
Thực hiện vệ sinh và kiểm tra định kỳ.
Lắp đặt AVR R150 trong môi trường thoáng khí, tránh độ ẩm cao.
Sử dụng phụ tùng chính hãng từ các nhà phân phối uy tín như Công ty TNHH Thương Mại Dịch Vụ Võ Gia.
