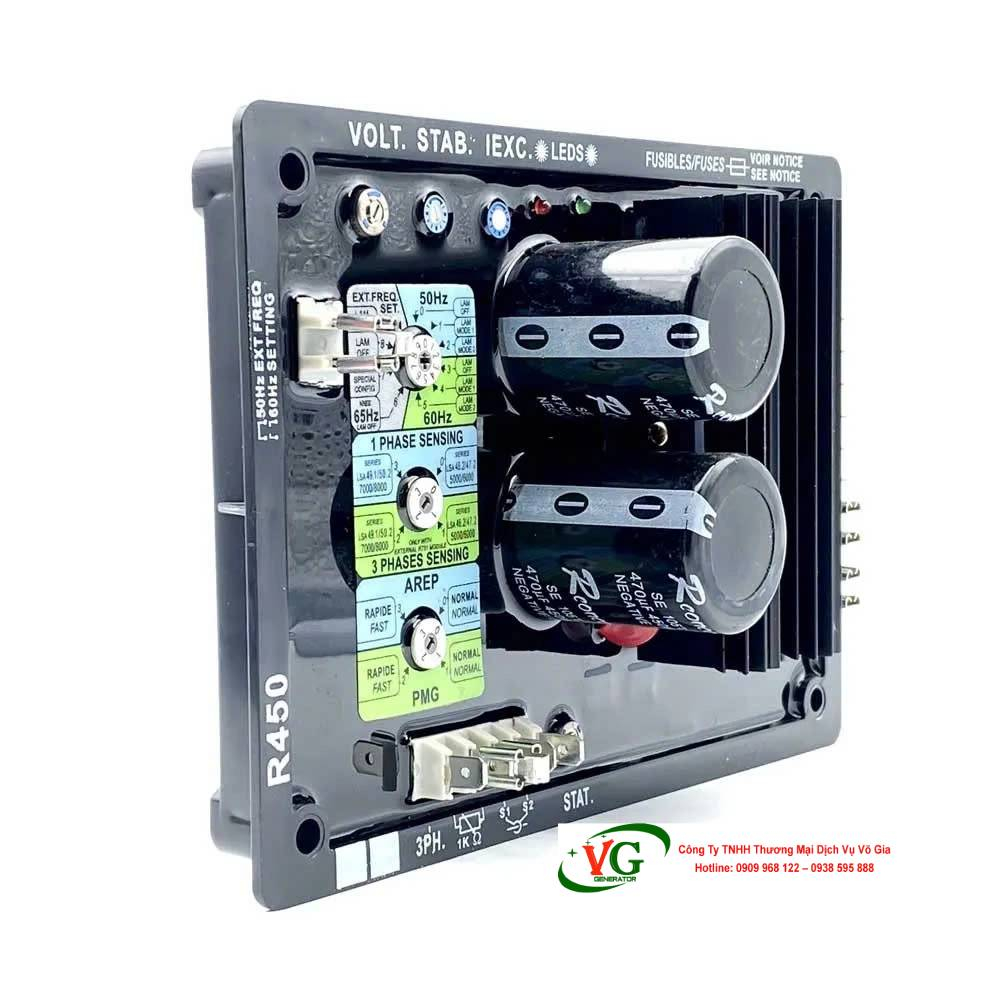

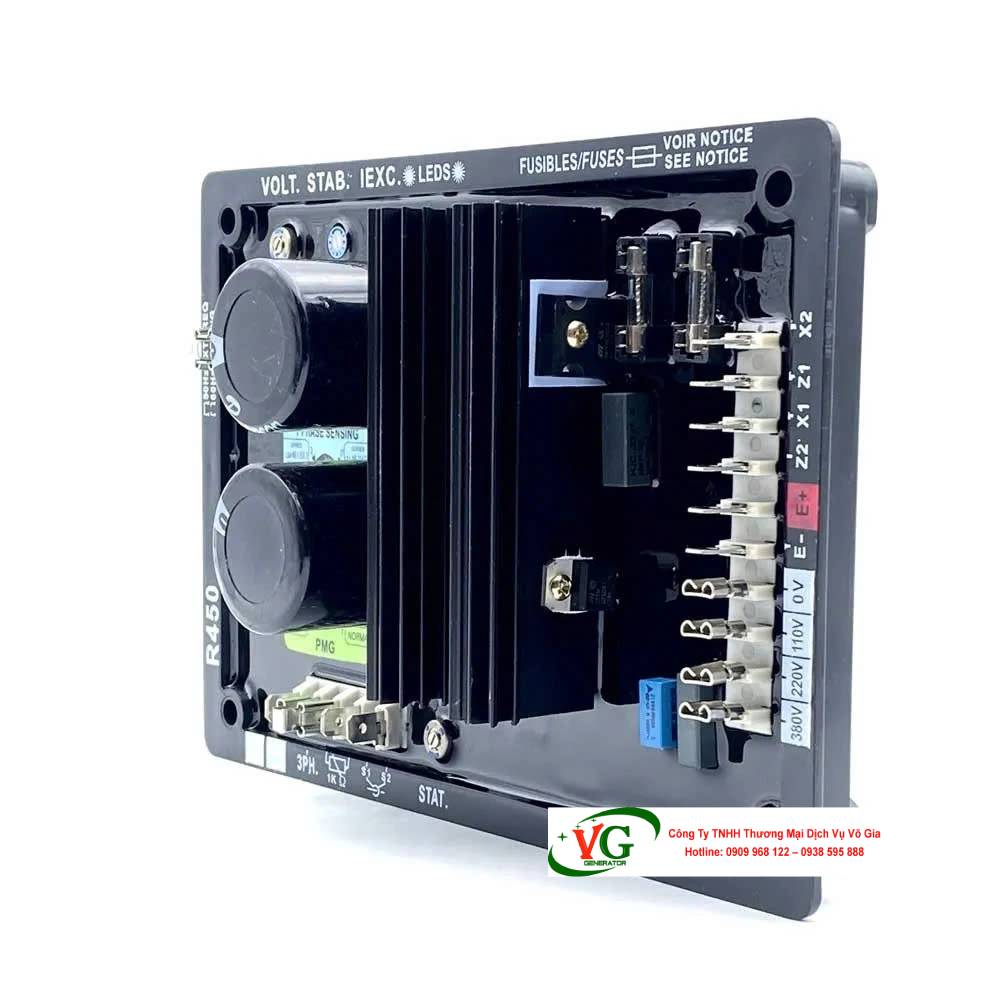

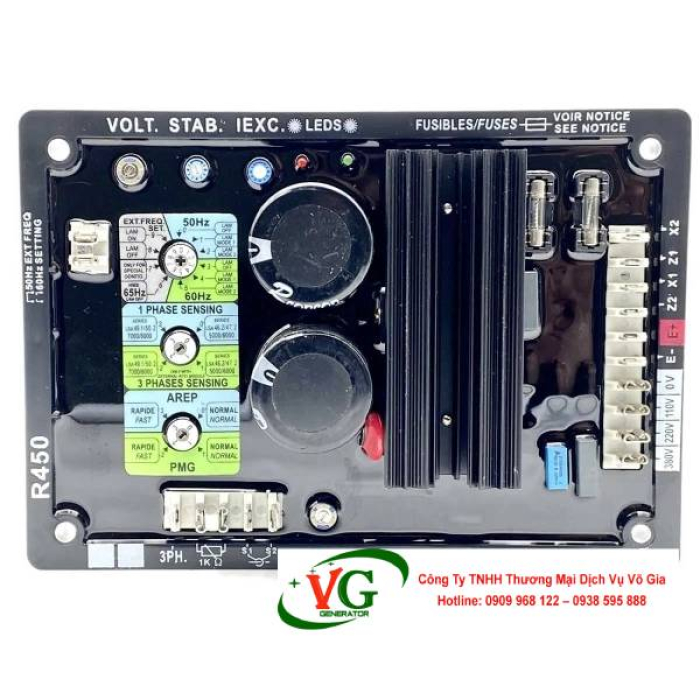

Bộ điều chỉnh điện áp Leroy Somer AVR R450

Bộ điều chỉnh điện áp (Automatic Voltage Regulator - AVR) là một thành phần không thể thiếu trong các hệ thống máy phát điện, đảm bảo cung cấp nguồn điện ổn định và an toàn cho các thiết bị tải. Trong dòng sản phẩm AVR cao cấp, bộ điều chỉnh điện áp Leroy Somer AVR R450 được đánh giá cao nhờ thiết kế tiên tiến, hiệu suất vượt trội và độ bền lâu dài.

Để khám phá thêm các bộ điều chỉnh điện áp khác, quý khách có thể tham khảo: Mạch kích mồi từ cho máy phát, Mạch KI-DAVR, Mạch GAVR, Mạch AVR Stamford, Mạch AVR Leroy Somer, Mạch AVR DENYO, Mạch AVR chổi than

1. Khái Niệm và Ứng Dụng của Bộ Điều Chỉnh Điện Áp Leroy Somer AVR R450

1.1. Khái Niệm Về AVR R450

Bộ điều chỉnh điện áp Leroy Somer AVR R450 là một thiết bị điện tử tiên tiến được thiết kế để ổn định điện áp đầu ra của các máy phát điện không chổi than, phù hợp với các máy phát công suất lớn từ 100 kW đến hàng nghìn kW. Được sản xuất bởi Leroy Somer – một thương hiệu hàng đầu trong lĩnh vực máy phát điện, AVR R450 tích hợp công nghệ điều khiển số và các tính năng bảo vệ thông minh, đảm bảo cung cấp nguồn điện ổn định với sai số chỉ ±0.5% RMS. Với kích thước 215mm x 155mm x 85mm và trọng lượng khoảng 1.4 kg, AVR R450 được thiết kế để hoạt động trong các môi trường khắc nghiệt, từ công nghiệp, hàng hải đến các hệ thống điện dự phòng.

1.2. Ứng Dụng của AVR R450

AVR R450 được sử dụng rộng rãi trong nhiều lĩnh vực nhờ khả năng tương thích và độ tin cậy cao:

• Công nghiệp: Ổn định điện áp cho các nhà máy sản xuất, trung tâm dữ liệu, và cơ sở hạ tầng công nghiệp sử dụng máy phát của các thương hiệu như Cummins, Perkins, hoặc Volvo.
• Hàng hải: Cung cấp nguồn điện ổn định cho tàu thủy, giàn khoan dầu khí, và các ứng dụng hàng hải trong điều kiện nhiệt độ từ -40°C đến +70°C.
• Dân dụng: Hỗ trợ hệ thống điện dự phòng cho bệnh viện, trường học, khách sạn, và các tòa nhà thương mại.
• Nông nghiệp: Ứng dụng trong các hệ thống tưới tiêu, máy móc nông nghiệp, hoặc trang trại sử dụng máy phát điện.
• Công trường xây dựng: Đảm bảo nguồn điện ổn định cho các thiết bị nặng như cần cẩu, máy bơm, và máy nén khí.

1.3. Lợi Ích của AVR R450

• Độ chính xác cao: Đảm bảo điện áp đầu ra ổn định với sai số ±0.5% RMS, phù hợp với các thiết bị nhạy cảm.
• Tính linh hoạt: Hỗ trợ các cấu hình kích từ như SHUNT, AREP, và PMG, phù hợp với nhiều loại máy phát.
• Độ bền vượt trội: Thiết kế chịu nhiệt, chống rung, và chống ẩm, đảm bảo hoạt động lâu dài trong môi trường khắc nghiệt.
• Dễ dàng lắp đặt: Kích thước nhỏ gọn và sơ đồ đấu dây rõ ràng, được hỗ trợ bởi tài liệu từ Công ty TNHH Thương Mại Dịch Vụ Võ Gia.

1.4. Vai Trò của Võ Gia

Công Ty TNHH Thương Mại Dịch Vụ Võ Gia là nhà phân phối chính hãng AVR R450 tại Việt Nam, cung cấp sản phẩm kèm bảo hành 12 tháng, tư vấn kỹ thuật, và dịch vụ lắp đặt chuyên nghiệp.

2. Bộ Điều Chỉnh Điện Áp Leroy Somer AVR R450 Hoạt Động Dựa Trên Nguyên Lý Nào?

2.1. Nguyên Lý Hoạt Động Cơ Bản

AVR R450 hoạt động dựa trên nguyên lý điều khiển vòng kín (closed-loop control), liên tục giám sát và điều chỉnh điện áp đầu ra của máy phát để duy trì mức điện áp ổn định. Quy trình hoạt động bao gồm các bước chính sau:

Cảm biến điện áp (Voltage Sensing):

• AVR R450 sử dụng mạch cảm biến để đo điện áp đầu ra của máy phát (thường là 380-480 VAC cho 3 pha hoặc 220 VAC cho 1 pha).
• Tín hiệu đo được được so sánh với điện áp tham chiếu (setpoint) được cài đặt trước.

Xử lý tín hiệu (Signal Processing):

• Mạch điều khiển số (digital control unit) phân tích sai số giữa điện áp đo được và điện áp tham chiếu.
• Sai số này được sử dụng để xác định mức độ điều chỉnh dòng kích thích.

Điều chỉnh dòng kích thích (Excitation Control):

• AVR R450 cung cấp dòng điện một chiều (DC) cho cuộn dây kích từ của máy phát, với dòng tối đa 10A và điện áp lên đến 150 VDC.
• Khi điện áp đầu ra thấp, AVR tăng dòng kích thích để tăng từ thông trong rotor, từ đó nâng điện áp. Ngược lại, nếu điện áp cao, AVR giảm dòng kích thích.

Bảo vệ và ổn định (Protection and Stabilization):

• AVR R450 tích hợp các tính năng bảo vệ như chống quá áp, sụt áp, mất cảm biến, và tần số thấp.
• Chức năng U/F (điện áp/tần số) giới hạn điện áp khi tần số giảm, bảo vệ máy phát và thiết bị tải.

2.2. Công Nghệ Điều Khiển Số

Không giống các AVR truyền thống sử dụng mạch analog, AVR R450 sử dụng vi điều khiển (microcontroller) để xử lý tín hiệu nhanh hơn và chính xác hơn. Điều này cho phép:

• Phản ứng tức thời với các thay đổi tải trong vòng vài mili giây.
• Tinh chỉnh điện áp thông qua phần mềm hoặc potentiometer (P1, P2, P3).
• Tích hợp với hệ thống giám sát từ xa (SCADA) để quản lý hiệu suất.

2.3. Lợi Ích của Nguyên Lý Hoạt Động

• Ổn định vượt trội: Đảm bảo điện áp đầu ra không dao động quá ±0.5% RMS.
• Phản ứng nhanh: Giảm thiểu tác động của tải thay đổi hoặc sự cố hệ thống.
• Bảo vệ toàn diện: Ngăn chặn hư hỏng do quá áp, sụt áp, hoặc nhiễu điện từ.

3. Các Thông Số Kỹ Thuật Chính Cần Xem Xét Khi Chọn Bộ Điều Chỉnh Điện Áp Leroy Somer AVR R450

3.1. Tầm Quan Trọng của Thông Số Kỹ Thuật

Việc chọn AVR R450 phù hợp đòi hỏi hiểu rõ các thông số kỹ thuật để đảm bảo tương thích với máy phát và yêu cầu ứng dụng. Chọn sai thông số có thể dẫn đến hiệu suất kém, hư hỏng thiết bị, hoặc giảm tuổi thọ.

3.2. Các Thông Số Kỹ Thuật Chính

Điện áp đầu vào (cảm biến/công suất):

• Dải điện áp: 380-480 VAC ± 10% cho 3 pha, 220 VAC ± 10% cho 1 pha.
• Tần số: 50/60 Hz, chọn thông qua dăm nối.

Điện áp và dòng kích thích:

• Điện áp kích thích tối đa: 150 VDC.
• Dòng kích thích tối đa: 10A (15A trong 10 giây).

Độ chính xác điều chỉnh:

• Sai số điện áp: ±0.5% RMS trong điều kiện động cơ ổn định.
• Tích tụ điện áp dư: ≥ 5 VAC tại đầu cuối AVR.

Điều chỉnh điện áp bên ngoài:

• Hỗ trợ điều chỉnh ±10% thông qua điện trở tông đơ 1k ohm, 1 watt.

Kích thước và trọng lượng:

• Kích thước: 215mm x 155mm x 85mm.
• Trọng lượng: 1.4 kg.

Bảo vệ và tản nhiệt:

• Cầu chì nhanh 15A để chống quá tải.
• Tấm tản nhiệt nhôm chịu nhiệt, hoạt động từ -40°C đến +70°C.

Cấu hình kích từ:

• Hỗ trợ SHUNT, AREP, và PMG.
• Tương thích với các máy phát không chổi than.

3.3. Lưu Ý Khi Chọn AVR R450

• Xác định công suất máy phát: AVR R450 phù hợp với máy phát từ 100 kW trở lên. Đối với máy phát nhỏ hơn, cần xem xét các mẫu như AVR R250.
• Kiểm tra cấu hình kích từ: Đảm bảo AVR tương thích với cấu hình SHUNT, AREP, hoặc PMG của máy phát.
• Tư vấn từ nhà cung cấp: Công ty TNHH Thương Mại Dịch Vụ Võ Gia cung cấp tư vấn kỹ thuật để chọn đúng AVR R450 dựa trên thông số và ứng dụng.

4. Bộ Điều Chỉnh Điện Áp Leroy Somer AVR R450 Hoạt Động Như Thế Nào Trong Điều Kiện Tải Thay Đổi?

4.1. Tải Thay Đổi Là Gì?

Tải thay đổi xảy ra khi công suất yêu cầu từ các thiết bị tải (như động cơ, máy móc, hoặc hệ thống chiếu sáng) tăng hoặc giảm đột ngột. Điều này có thể gây ra sụt áp (khi tải tăng) hoặc quá áp (khi tải giảm), ảnh hưởng đến hiệu suất và an toàn của hệ thống.

4.2. Phản Ứng của AVR R450

AVR R450 được thiết kế để phản ứng nhanh chóng và hiệu quả trong điều kiện tải thay đổi:

Phát hiện thay đổi:

• Mạch cảm biến đo điện áp đầu ra liên tục và phát hiện sai số so với điện áp tham chiếu.
• Thời gian phản ứng dưới 10 mili giây, đảm bảo xử lý tức thời.

Điều chỉnh dòng kích thích:

• Tải tăng: Khi tải tăng (ví dụ, khởi động động cơ lớn), điện áp đầu ra giảm. AVR R450 tăng dòng kích thích (lên đến 10A) để tăng từ thông trong rotor, nâng điện áp trở lại mức mong muốn.
• Tải giảm: Khi tải giảm (ví dụ, ngắt thiết bị), điện áp đầu ra tăng. AVR giảm dòng kích thích để hạ từ thông, đảm bảo điện áp không vượt quá giới hạn.

Ổn định điện áp:

• AVR R450 duy trì điện áp đầu ra trong khoảng ±0.5% RMS, ngay cả khi tải thay đổi đột ngột.
• Tính năng khởi động mềm (soft start) giúp giảm áp lực lên máy phát khi tải thay đổi.

Bảo vệ hệ thống:

• Nếu tải thay đổi quá mức, AVR kích hoạt các tính năng bảo vệ như chống quá áp hoặc ngắt dòng kích thích để tránh hư hỏng.

4.3. Ứng Dụng Thực Tế

Khả năng xử lý tải thay đổi của AVR R450 đặc biệt hữu ích trong:

• Nhà máy sản xuất với các thiết bị khởi động/tắt thường xuyên.
• Hệ thống điện dự phòng yêu cầu độ ổn định cao, như bệnh viện hoặc trung tâm dữ liệu.
• Công trường xây dựng với các thiết bị tải nặng.

5. Các Tiêu Chuẩn Quốc Tế Nào Áp Dụng Cho Bộ Điều Chỉnh Điện Áp Leroy Somer AVR R450?

5.1. Tầm Quan Trọng của Tiêu Chuẩn Quốc Tế

Tiêu chuẩn quốc tế đảm bảo rằng AVR R450 đáp ứng các yêu cầu về an toàn, hiệu suất, và tương thích trong các ứng dụng toàn cầu. Tuân thủ các tiêu chuẩn này giúp tăng độ tin cậy và giảm nguy cơ sự cố.

5.2. Các Tiêu Chuẩn Áp Dụng

I.E.C. 60034-1:

• Tiêu chuẩn của Ủy ban Kỹ thuật Điện Quốc tế (IEC) về máy điện quay, bao gồm máy phát điện.
• Đảm bảo AVR R450 hoạt động ổn định trong các điều kiện môi trường và tải khác nhau.

U.L. 508:

• Tiêu chuẩn của Underwriters Laboratories (UL) về thiết bị điều khiển công nghiệp.
• Xác nhận rằng AVR R450 an toàn và đáng tin cậy trong các ứng dụng công nghiệp.

EN 61000-6-2 và EN 61000-6-4:

• Tiêu chuẩn châu Âu về khả năng chống nhiễu điện từ (EMC).
• Đảm bảo AVR R450 không bị ảnh hưởng bởi nhiễu điện từ và không gây nhiễu cho các thiết bị khác.

ISO 8528-3:

• Tiêu chuẩn về hiệu suất của máy phát điện.
• Xác nhận rằng AVR R450 đáp ứng các yêu cầu về độ ổn định điện áp và tần số.

5.3. Lợi Ích của Việc Tuân Thủ Tiêu Chuẩn

• An toàn: Giảm nguy cơ chập điện, cháy nổ, hoặc hư hỏng thiết bị.
• Tương thích toàn cầu: Phù hợp với các thị trường quốc tế như châu Âu, Mỹ, và châu Á.
• Độ tin cậy: Đảm bảo hiệu suất ổn định trong mọi điều kiện vận hành.

6. Các Yếu Tố Ảnh Hưởng Đến Hiệu Suất Của Mạch Bộ Điều Chỉnh Điện Áp Leroy Somer AVR R450

6.1. Các Yếu Tố Chính

Hiệu suất của AVR R450 phụ thuộc vào nhiều yếu tố, bao gồm:

Môi trường hoạt động:

• Nhiệt độ cao (trên 70°C) hoặc độ ẩm quá mức (>90%) có thể làm giảm hiệu suất và tuổi thọ.
• Bụi bẩn hoặc hóa chất ăn mòn có thể làm hỏng linh kiện điện tử.

Đấu dây và cài đặt:

• Đấu dây sai hoặc lỏng lẻo có thể gây ra điện áp không ổn định hoặc mất tín hiệu cảm biến.
• Cấu hình dăm nối tần số (50/60 Hz) hoặc potentiometer không đúng có thể ảnh hưởng đến hiệu suất.

Tải máy phát:

• Tải vượt quá công suất định mức có thể làm AVR quá tải, gây nóng hoặc hư hỏng.
• Tải thay đổi đột ngột đòi hỏi AVR phản ứng nhanh, nếu không sẽ dẫn đến dao động điện áp.

Bảo trì định kỳ:

• Thiếu bảo trì (vệ sinh, kiểm tra linh kiện) có thể làm giảm hiệu suất do tích tụ bụi hoặc oxi hóa.

Chất lượng linh kiện:

• Sử dụng AVR R450 chính hãng từ Công ty TNHH Thương Mại Dịch Vụ Võ Gia đảm bảo hiệu suất tối ưu, trong khi hàng nhái có thể gây ra sự cố.

6.2. Cách Tối Ưu Hiệu Suất

• Lắp đặt AVR trong môi trường khô ráo, thoáng khí, và có hệ thống làm mát.
• Kiểm tra và đấu nối đúng theo sơ đồ từ nhà sản xuất.
• Sử dụng máy phát trong giới hạn công suất định mức.
• Thực hiện bảo trì định kỳ theo hướng dẫn của Võ Gia.

7. Quy Trình Bảo Trì Định Kỳ Cho Mạch Bộ Điều Chỉnh Điện Áp Leroy Somer AVR R450 và Tầm Quan Trọng

7.1. Tầm Quan Trọng của Bảo Trì

Bảo trì định kỳ giúp:

• Tăng tuổi thọ: Giảm hao mòn linh kiện, kéo dài thời gian sử dụng AVR (thường từ 7-10 năm).
• Đảm bảo hiệu suất: Duy trì độ chính xác và ổn định điện áp.
• Ngăn ngừa sự cố: Phát hiện sớm các vấn đề như oxi hóa, quá nhiệt, hoặc hỏng linh kiện.

7.2. Quy Trình Bảo Trì Định Kỳ

Ngắt nguồn điện:

• Tắt máy phát và ngắt kết nối AVR để đảm bảo an toàn.
• Sử dụng găng tay và kính bảo hộ cách điện.

Kiểm tra trực quan:

• Kiểm tra board mạch AVR R450 xem có dấu hiệu cháy, oxi hóa, hoặc hư hỏng không.
• Kiểm tra các đầu nối (E+, E-, 6-, 5+) xem có bị lỏng hoặc đứt không.

Vệ sinh board mạch:

• Sử dụng khí nén để loại bỏ bụi bẩn trên bề mặt AVR.
• Lau sạch các điểm tiếp xúc bằng cồn isopropyl (90%) và cọ mềm.
• Đảm bảo không sử dụng nước hoặc dung dịch có chứa nước.

Kiểm tra linh kiện:

• Đo điện trở cuộn kích từ (10-20 ohm) để đảm bảo không bị hỏng.
• Kiểm tra cầu chì 15A, thay thế nếu bị cháy.
• Đo điện áp đầu vào cảm biến (380-480 VAC) bằng đồng hồ vạn năng.

Điều chỉnh và kiểm tra:

• Tinh chỉnh potentiometer P1 (điện áp), P2 (độ ổn định), và P3 (U/F) theo thông số kỹ thuật.
• Chạy thử máy phát và đo điện áp đầu ra để xác nhận sai số ±0.5% RMS.

Lắp đặt lại:

• Lắp AVR R450 vào vị trí ban đầu, đảm bảo đấu dây đúng sơ đồ.
• Kiểm tra nối đất để tránh nhiễu điện từ.

7.3. Tần Suất Bảo Trì

• Định kỳ 6-12 tháng/lần, tùy thuộc vào môi trường và tần suất sử dụng.
• Kiểm tra ngay lập tức nếu phát hiện các dấu hiệu như điện áp không ổn định, AVR quá nóng, hoặc mất tín hiệu cảm biến.

7.4. Lợi Ích của Bảo Trì

• Giảm chi phí sửa chữa: Phát hiện và khắc phục sớm các vấn đề nhỏ.
• Tăng hiệu suất: Đảm bảo AVR hoạt động ở trạng thái tối ưu.
• An toàn: Ngăn chặn nguy cơ chập điện hoặc cháy nổ.
