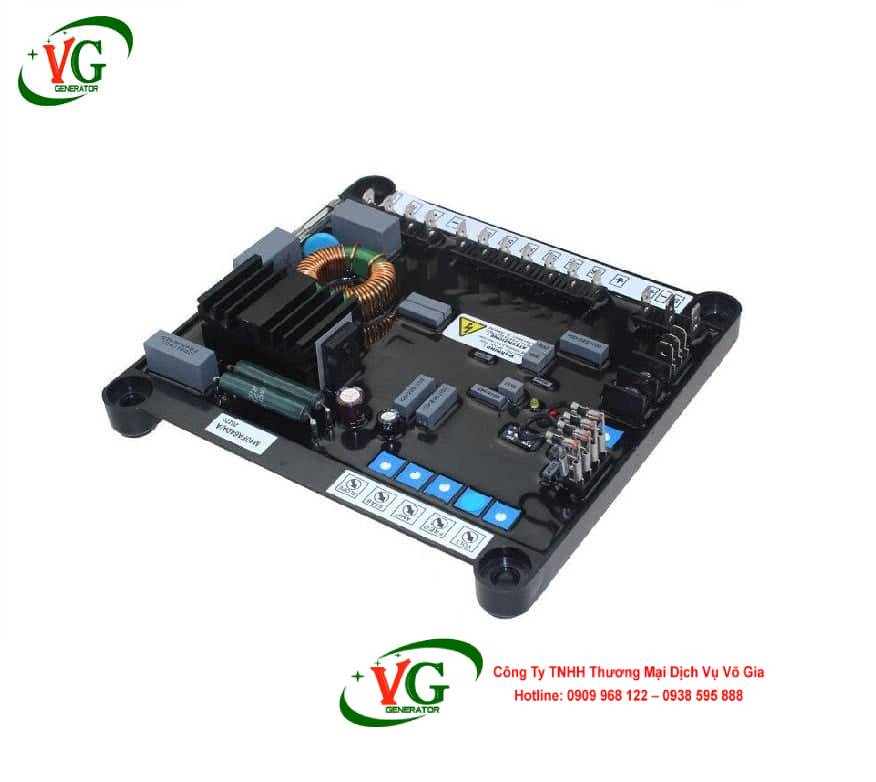

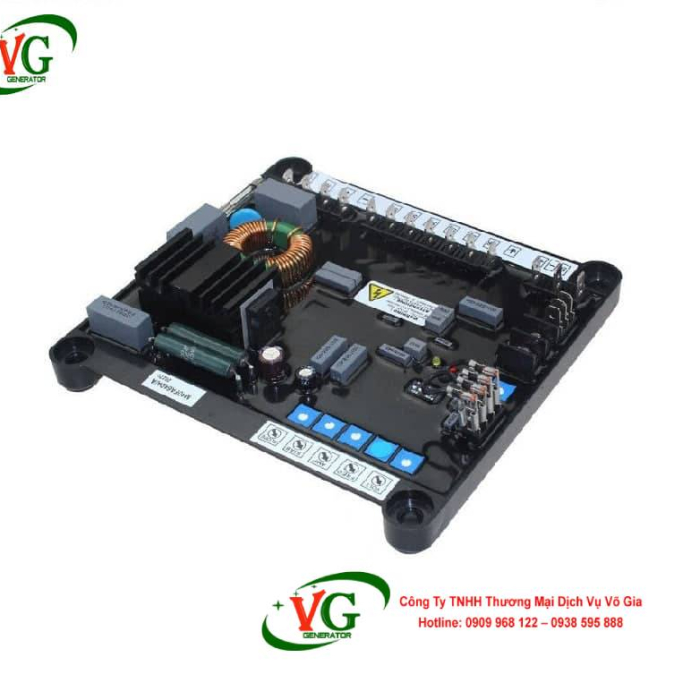

Bộ điều chỉnh điện áp tự động AVR BE350

bộ điều chỉnh điện áp tự động (AVR) BE350 là một thiết bị quan trọng trong các hệ thống máy phát điện không chổi than, đảm bảo điện áp đầu ra ổn định và bảo vệ thiết bị khỏi các sự cố do dao động điện áp.

Để khám phá thêm các bộ điều chỉnh điện áp khác, quý khách có thể tham khảo: Mạch kích mồi từ cho máy phát, Mạch KI-DAVR, Mạch GAVR, Mạch AVR Stamford, Mạch AVR Leroy Somer, Mạch AVR DENYO, Mạch AVR chổi than

1. Vai Trò Chính Của Bộ Điều Chỉnh Điện Áp Tự Động AVR BE350 Trong Máy Phát Điện

Bộ điều chỉnh điện áp tự động AVR BE350 đóng vai trò cốt lõi trong việc đảm bảo hiệu suất và độ tin cậy của máy phát điện, đặc biệt là các loại máy phát không chổi than. Dưới đây là các vai trò chính của AVR BE350:

1.1. Ổn Định Điện Áp Đầu Ra

AVR BE350 giám sát và điều chỉnh điện áp đầu ra của máy phát để duy trì ở mức ổn định, thường trong khoảng ±1% giá trị định mức (ví dụ: 220V hoặc 380V). Khi tải thay đổi hoặc có dao động trong hệ thống, AVR tự động điều chỉnh dòng kích từ để đảm bảo điện áp không bị sụt giảm hoặc tăng đột ngột. Điều này giúp bảo vệ các thiết bị điện được kết nối, đặc biệt là các thiết bị nhạy cảm như máy tính, thiết bị y tế hoặc hệ thống điều hòa.

1.2. Bảo Vệ Máy Phát Điện

AVR BE350 tích hợp các chức năng bảo vệ như giảm tốc độ và cảm biến để ngăn chặn các sự cố như quá áp, quá dòng hoặc quá nhiệt. Khi phát hiện bất thường, AVR sẽ giảm dòng kích từ hoặc ngắt mạch để bảo vệ rotor và stator của máy phát. Điều này không chỉ kéo dài tuổi thọ máy phát mà còn giảm thiểu nguy cơ hỏng hóc do vận hành không ổn định.

1.3. Điều Chỉnh Công Suất Vô Công

Trong các hệ thống máy phát hoạt động song song hoặc nối lưới, AVR BE350 điều chỉnh công suất vô công (reactive power) để đảm bảo sự phân bố tải đồng đều giữa các máy phát. Điều này đặc biệt quan trọng trong các ứng dụng công nghiệp, nơi nhiều máy phát được sử dụng đồng thời để cung cấp điện cho tải lớn.

1.4. Tăng Độ Tin Cậy Và Hiệu Suất

Bằng cách duy trì điện áp ổn định và bảo vệ hệ thống khỏi các sự cố, AVR BE350 giúp máy phát hoạt động liên tục và đáng tin cậy, giảm thiểu thời gian ngừng hoạt động. Điều này đặc biệt quan trọng trong các lĩnh vực như bệnh viện, nhà máy sản xuất hoặc trung tâm dữ liệu, nơi nguồn điện ổn định là yếu tố sống còn.

Mẹo: Để tối ưu hóa hiệu suất của AVR BE350, hãy đảm bảo máy phát được vận hành trong điều kiện tải phù hợp và thực hiện bảo trì định kỳ.

2. Mạch Cảm Biến Của Bộ Điều Chỉnh Điện Áp Tự Động AVR BE350 Hoạt Động Như Thế Nào?

Mạch cảm biến của AVR BE350 là một phần quan trọng, cho phép thiết bị giám sát và điều chỉnh điện áp đầu ra một cách chính xác. Dưới đây là cơ chế hoạt động chi tiết:

2.1. Cấu Trúc Mạch Cảm Biến

Mạch cảm biến của AVR BE350 bao gồm các thành phần chính sau:

• Biến áp cảm biến: Thu nhận điện áp đầu ra từ stator của máy phát (thường là 190-240 VAC).
• Mạch chỉnh lưu: Chuyển đổi tín hiệu AC thành DC để xử lý.
• Bộ so sánh: So sánh điện áp đo được với điện áp tham chiếu được cài đặt trước.
• Bộ khuếch đại lỗi (Error Amplifier): Tạo tín hiệu điều khiển dựa trên sai số giữa điện áp đo được và điện áp tham chiếu.
• Thyristor hoặc transistor công suất: Điều chỉnh dòng kích từ đến cuộn dây rotor dựa trên tín hiệu từ bộ khuếch đại lỗi.

2.2. Quy Trình Hoạt Động

1. Giám sát điện áp: Mạch cảm biến liên tục đo điện áp đầu ra từ stator qua các cuộn dây cảm biến (đầu vào 1-2 hoặc 3-4). Tín hiệu này được chỉnh lưu thành điện áp DC tỷ lệ với điện áp thực tế.
2. So sánh với tham chiếu: Điện áp DC được so sánh với giá trị tham chiếu (set point) được cài đặt trong AVR. Giá trị này thường được điều chỉnh thông qua biến trở từ xa (1000 hoặc 2000 ohm).
3. Điều chỉnh dòng kích từ: Nếu điện áp đầu ra thấp hơn tham chiếu, bộ khuếch đại lỗi sẽ tăng dòng kích từ qua cuộn dây rotor (F+ và F-). Ngược lại, nếu điện áp cao hơn, dòng kích từ sẽ giảm.
4. Phản hồi liên tục: Quá trình này diễn ra trong thời gian thực, với tốc độ phản hồi nhanh (thường vài mili giây) để đảm bảo điện áp đầu ra ổn định ngay cả khi tải thay đổi đột ngột.

2.3. Tính Năng Bổ Sung

Mạch cảm biến của AVR BE350 còn tích hợp các tính năng như bù tần số (frequency compensation) để điều chỉnh dòng kích từ khi tần số giảm dưới ngưỡng (45-51 Hz cho 50Hz hoặc 54-61 Hz cho 60Hz). Điều này giúp bảo vệ máy phát khỏi quá kích từ khi tốc độ quay thấp.

3. Tiêu Chuẩn An Toàn Quốc Tế Áp Dụng Cho Bộ Điều Chỉnh Điện Áp Tự Động AVR BE350

AVR BE350 được thiết kế để đáp ứng các tiêu chuẩn an toàn quốc tế, đảm bảo vận hành đáng tin cậy và an toàn trong nhiều điều kiện. Dưới đây là các tiêu chuẩn chính:

3.1. Tiêu Chuẩn IEC 60034-1

Tiêu chuẩn này quy định các yêu cầu về hiệu suất và an toàn cho máy móc điện quay, bao gồm máy phát điện. AVR BE350 phải đảm bảo độ chính xác điều chỉnh điện áp (±1%) và khả năng hoạt động trong dải nhiệt độ từ -40°C đến 60°C.

3.2. Tiêu Chuẩn IEC 61000-6-2 và IEC 61000-6-4

Đây là các tiêu chuẩn về khả năng chống nhiễu điện từ (EMI) và phát xạ điện từ. AVR BE350 được trang bị bộ lọc EMI để giảm thiểu nhiễu, đảm bảo không gây ảnh hưởng đến các thiết bị điện tử khác trong hệ thống.
