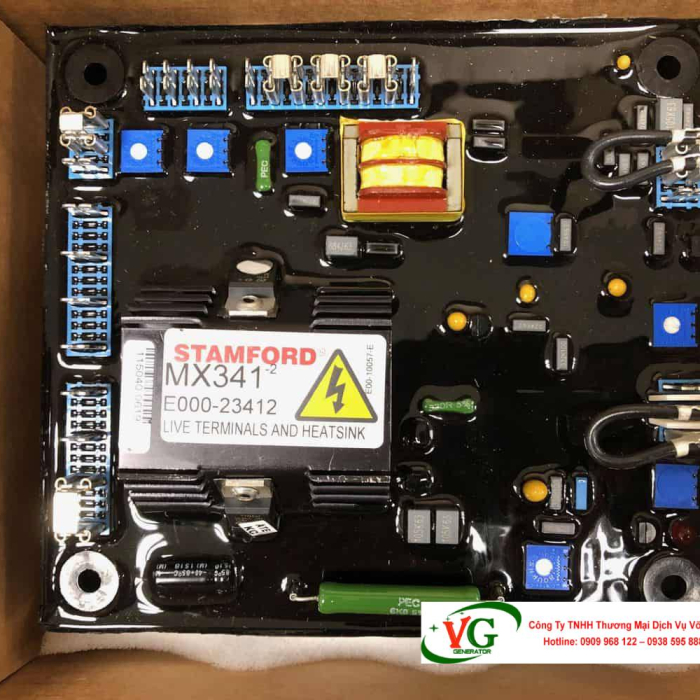

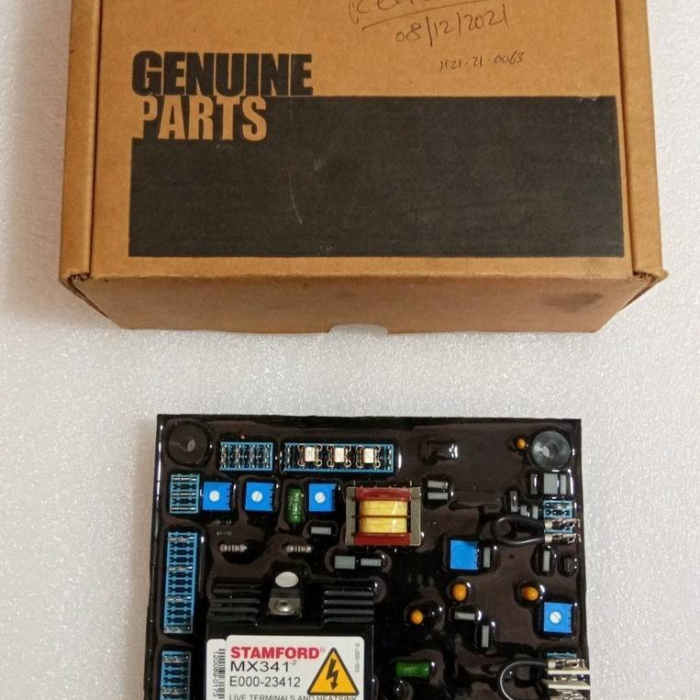

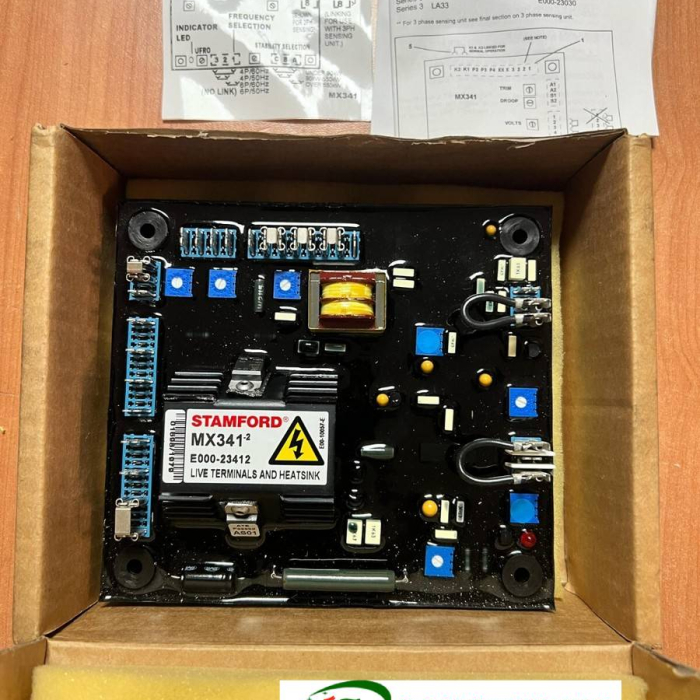

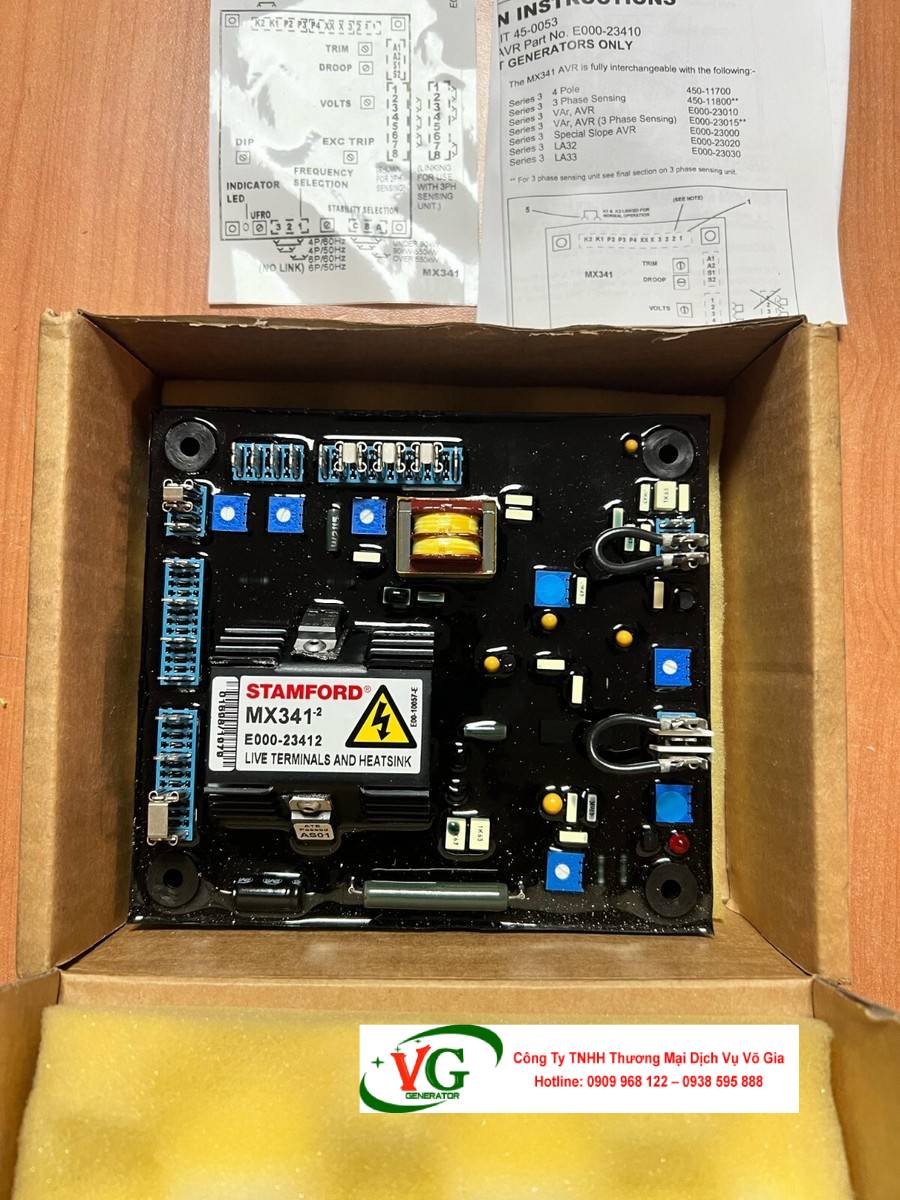

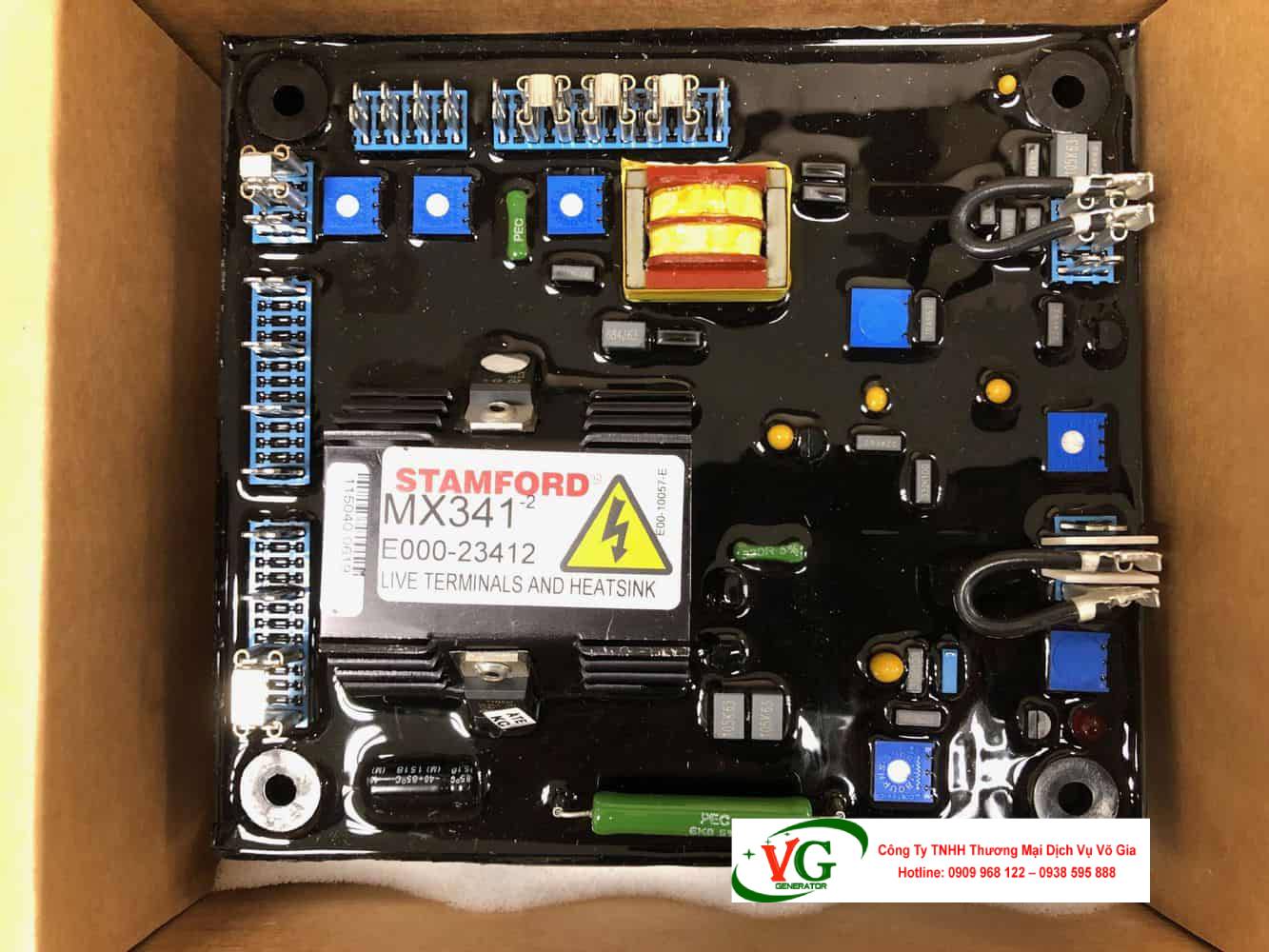

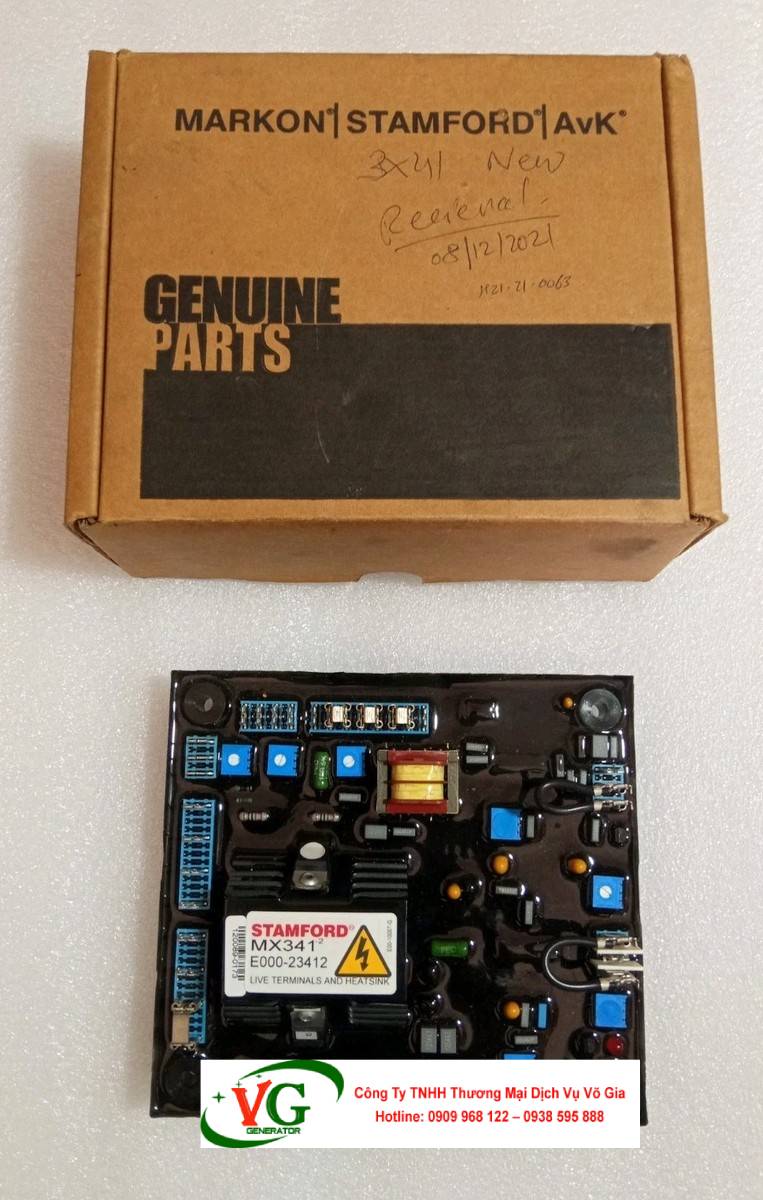

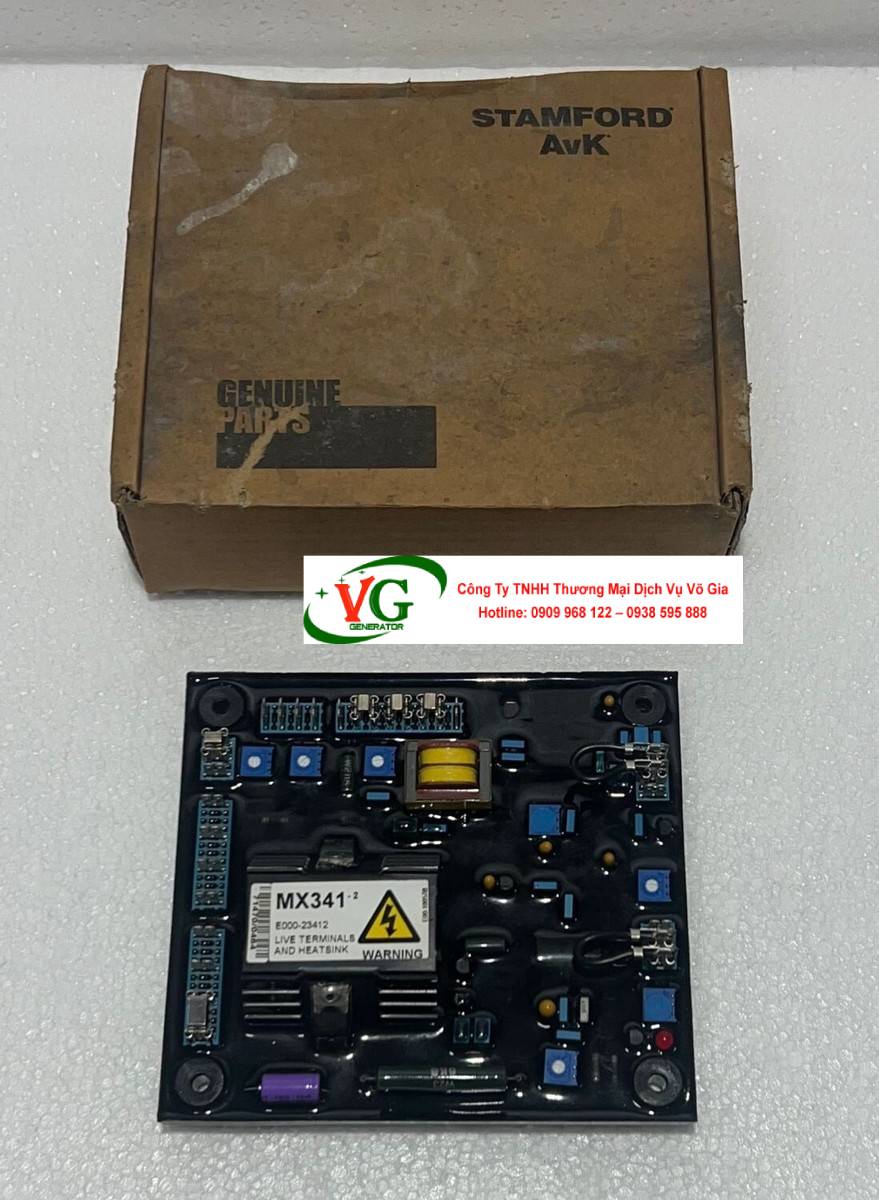

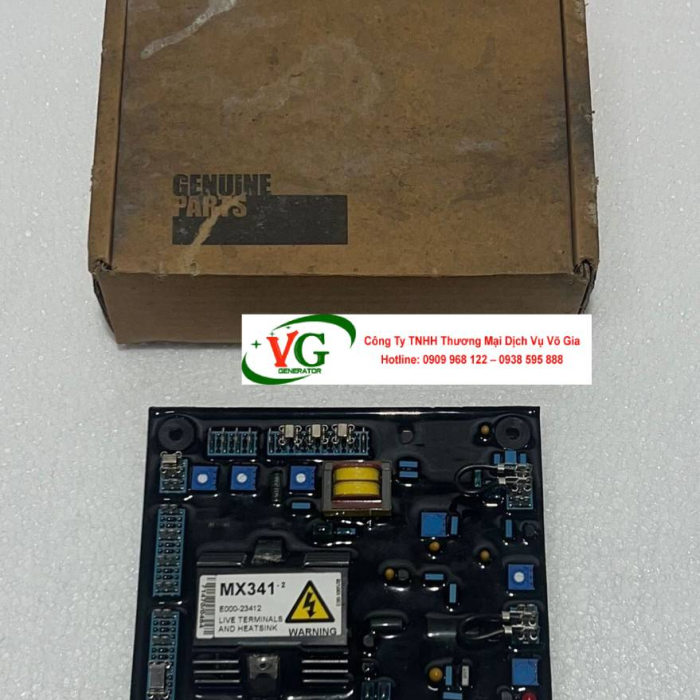

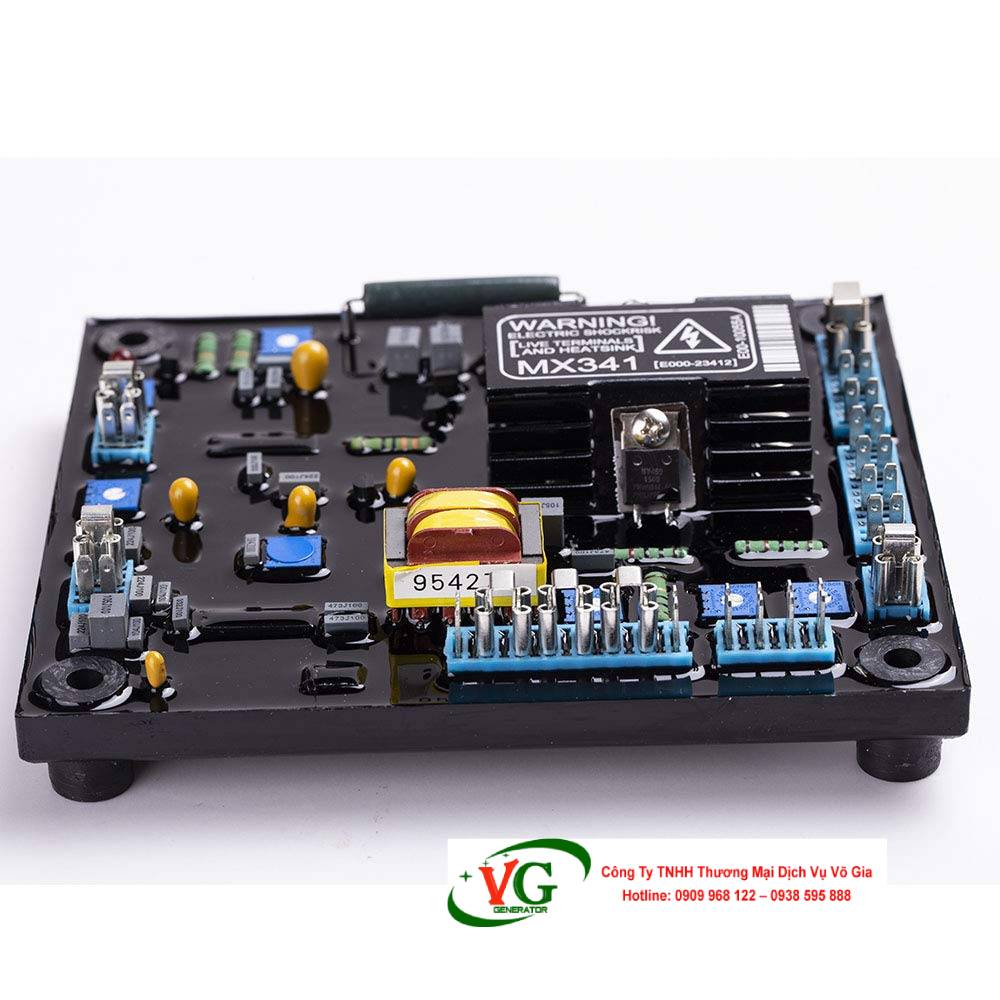

Bộ điều chỉnh điện áp tự động AVR Stamford MX341 là một thiết bị cao cấp được thiết kế để đảm bảo điện áp đầu ra ổn định cho các máy phát điện không chổi than, sử dụng hệ thống kích từ nam châm vĩnh cửu (PMG). Với khả năng cảm biến 2 pha và tích hợp nhiều tính năng bảo vệ, MX341 là lựa chọn lý tưởng cho các ứng dụng công nghiệp, thương mại, và dân dụng.
Để khám phá thêm các bộ điều chỉnh điện áp khác, quý khách có thể tham khảo: Mạch kích mồi từ cho máy phát, Mạch KI-DAVR, Mạch GAVR, Mạch AVR Stamford, Mạch AVR Leroy Somer, Mạch AVR DENYO, Mạch AVR chổi than
1. Bộ Điều Chỉnh Điện Áp Tự Động AVR Stamford MX341 Là Gì?
AVR Stamford MX341 là một bộ điều chỉnh điện áp tự động (Automatic Voltage Regulator) được thiết kế để điều khiển hệ thống kích từ của máy phát điện không chổi than, sử dụng nguồn cấp từ máy phát nam châm vĩnh cửu (PMG). Thiết bị này cảm biến điện áp 2 pha và điều chỉnh dòng kích từ để duy trì điện áp đầu ra ổn định trong khoảng ±1%, bất kể sự thay đổi về tải, tốc độ, hoặc nhiệt độ. MX341 được sử dụng rộng rãi trong các máy phát Stamford P6, P7, và S7, phù hợp với các ứng dụng công suất trung bình đến lớn.
1.1. Đặc Điểm Nổi Bật
- Ổn định điện áp cao: Duy trì điện áp đầu ra trong khoảng ±1%, bảo vệ các thiết bị điện nhạy cảm.
- Khả năng cách ly tải phi tuyến: Sử dụng nguồn PMG để giảm tác động của tải phi tuyến và nhiễu tần số vô tuyến.
- Bảo vệ đa dạng: Tích hợp bảo vệ quá áp, dưới tần số, và quá tải, đảm bảo an toàn cho máy phát.
- Khởi động mềm: Tăng điện áp từ từ để giảm sốc cho hệ thống.
- Hỗ trợ chạy song song: Cho phép kết nối với các máy phát khác để phân bố tải đồng đều.
1.2. Ứng Dụng
AVR MX341 được sử dụng trong nhiều lĩnh vực như:
- Hệ thống dự phòng cho bệnh viện và trung tâm dữ liệu.
- Máy phát điện công nghiệp trong nhà máy sản xuất.
- Các công trình xây dựng hoặc khu vực xa lưới điện.
Mẹo: Để đảm bảo chất lượng, hãy mua AVR Stamford MX341 chính hãng từ các nhà phân phối uy tín như Công Ty TNHH Thương Mại Dịch Vụ Võ Gia, kèm giấy chứng nhận CO/CQ.
2. Bộ Điều Chỉnh Điện Áp Tự Động AVR Stamford MX341 Hoạt Động Theo Nguyên Lý Nào Để Ổn Định Điện Áp?
AVR Stamford MX341 hoạt động dựa trên nguyên lý điều khiển dòng kích từ thông qua phản hồi điện áp và tần số, sử dụng nguồn cấp từ máy phát nam châm vĩnh cửu (PMG). Nguyên lý này dựa trên thuật toán điều khiển tương tự (analog) để giám sát và điều chỉnh điện áp đầu ra một cách nhanh chóng và chính xác.
2.1. Nguyên Lý Điều Khiển
MX341 sử dụng cơ chế phản hồi 2 pha, bao gồm các bước sau:
- Cảm biến điện áp: AVR nhận tín hiệu điện áp từ stator của máy phát (190-264 VAC, 1 pha, 2 dây) thông qua các đầu nối cảm biến.
- Chuyển đổi và so sánh: Tín hiệu AC được chỉnh lưu thành DC và so sánh với giá trị tham chiếu được cài đặt trong AVR. Bộ khuếch đại lỗi tính toán sai số giữa điện áp thực tế và tham chiếu.
- Điều chỉnh dòng kích từ: Dựa trên sai số, AVR điều chỉnh dòng điện DC (tối đa 120 VDC, 3.7A liên tục, 6A ngắt quãng trong 10 giây) đến cuộn dây kích từ của rotor, từ đó điều chỉnh từ trường và điện áp đầu ra.
- Phản hồi liên tục: Quá trình này diễn ra trong thời gian thực, với tốc độ phản hồi nhanh (vài mili giây) để đảm bảo điện áp ổn định.
2.2. Vai Trò Của Nguồn PMG
Nguồn PMG (170-220 VAC, 3 pha, 3 dây) cung cấp năng lượng độc lập cho AVR, giúp cách ly mạch điều khiển khỏi tác động của tải phi tuyến và nhiễu tần số vô tuyến. Điều này cải thiện độ ổn định và khả năng duy trì dòng ngắn mạch của máy phát.
2.3. Tính Năng Bổ Sung
MX341 tích hợp các tính năng như:
- Khởi động mềm: Tăng điện áp từ từ để giảm sốc cho hệ thống.
- Bảo vệ dưới tần số: Giảm dòng kích từ khi tần số giảm dưới 45 Hz (hệ 50 Hz) để bảo vệ máy phát.
- Điều chỉnh độ dốc Hertz: Cải thiện thời gian phục hồi động cơ, đặc biệt với động cơ tăng áp.
Cảnh báo: Không điều chỉnh cài đặt AVR khi máy phát đang chạy, vì điều này có thể gây dao động điện áp hoặc hỏng thiết bị.
3. Bảng Mạch Bộ Điều Chỉnh Điện Áp Tự Động AVR Stamford MX341 Thường Làm Từ Vật Liệu Gì?
Bảng mạch của AVR Stamford MX341 được chế tạo từ các vật liệu chất lượng cao, đảm bảo độ bền, khả năng chịu nhiệt, và cách điện trong các điều kiện vận hành khắc nghiệt.
3.1. Vật Liệu Chính
- Tấm mạch in (PCB): Sử dụng vật liệu FR-4 (Fiberglass Reinforced Epoxy), có khả năng chịu nhiệt lên đến 130°C và cách điện tốt.
- Lớp phủ bảo vệ: Bo mạch được phủ lớp chống ẩm (conformal coating) để bảo vệ khỏi độ ẩm và bụi, đặc biệt trong môi trường nóng ẩm.
- Linh kiện gắn bề mặt: Các linh kiện như tụ điện, điện trở, và thyristor được gắn bằng công nghệ SMT (Surface-Mount Technology), sử dụng hợp kim hàn không chì để tăng độ bền.
- Vỏ ngoài: Vỏ nhựa ABS hoặc polycarbonate cách điện, chống va đập, và chịu nhiệt độ cao.
3.2. Ưu Điểm Của Vật Liệu
Các vật liệu này mang lại:
- Độ bền cao: Chịu được rung động và nhiệt độ khắc nghiệt trong môi trường công nghiệp.
- Khả năng cách điện: Ngăn chặn chập mạch và đảm bảo an toàn cho người vận hành.
- Chống ăn mòn: Lớp phủ chống ẩm bảo vệ linh kiện khỏi ăn mòn trong môi trường độ ẩm cao.
Mẹo: Kiểm tra lớp phủ chống ẩm trên PCB định kỳ để đảm bảo AVR hoạt động ổn định trong môi trường ngoài trời.
4. Mạch Bảo Vệ Quá Áp Trong Bộ Điều Chỉnh Điện Áp Tự Động AVR Stamford MX341 Gồm Linh Kiện Nào?
Mạch bảo vệ quá áp của AVR Stamford MX341 được thiết kế để ngăn chặn hư hỏng do điện áp vượt quá giới hạn, bảo vệ cả AVR và máy phát.
4.1. Linh Kiện Chính
- Zener Diode: Hạn chế điện áp đầu vào bằng cách dẫn điện khi điện áp vượt ngưỡng, bảo vệ mạch điều khiển.
- Thyristor (SCR): Ngắt dòng kích từ khi phát hiện quá áp, ngăn chặn hư hỏng cuộn dây rotor.
- Tụ điện bảo vệ: Hấp thụ xung điện áp đột ngột, giảm áp lực lên các linh kiện khác.
- Cầu chì: Bảo vệ mạch khỏi quá dòng hoặc chập mạch, thường có định mức 6A.
- Bộ cảm biến quá áp: Giám sát điện áp đầu vào và đầu ra, gửi tín hiệu đến bộ điều khiển để ngắt mạch khi cần.
4.2. Cơ Chế Hoạt Động
Khi điện áp đầu ra vượt quá giới hạn (thường >264 VAC), mạch bảo vệ quá áp sẽ:
- Phát hiện sai lệch thông qua bộ cảm biến.
- Kích hoạt thyristor để giảm hoặc ngắt dòng kích từ.
- Sử dụng Zener diode và tụ điện để hấp thụ xung điện áp.
- Ngắt mạch hoàn toàn nếu tình trạng quá áp kéo dài, bảo vệ máy phát.
Cảnh báo: Không bỏ qua các dấu hiệu quá áp như dao động bất thường hoặc cầu chì cháy, vì điều này có thể làm hỏng AVR và máy phát.
5. Bộ Điều Chỉnh Điện Áp Tự Động AVR Stamford MX341 Sử Dụng Công Nghệ Bán Dẫn Gì Phổ Biến Hiện Nay?
AVR Stamford MX341 sử dụng công nghệ bán dẫn hiện đại để đảm bảo hiệu suất cao và độ bền lâu dài. Các công nghệ bán dẫn chính bao gồm:
5.1. Thyristor (SCR)
Thyristor là linh kiện bán dẫn chính trong mạch điều chỉnh dòng kích từ, cho phép kiểm soát dòng điện DC chính xác và nhanh chóng. SCR có khả năng chịu dòng cao (lên đến 6A trong 10 giây) và hoạt động ổn định trong điều kiện nhiệt độ cao.
5.2. Công Nghệ Gắn Kết Bề Mặt (SMT)
Các linh kiện như điện trở, tụ điện, và IC điều khiển được gắn bằng công nghệ SMT, giúp giảm kích thước bo mạch, tăng độ tin cậy, và cải thiện khả năng tản nhiệt.
5.3. IC Tương Tự (Analog IC)
MX341 sử dụng các mạch tích hợp tương tự để xử lý tín hiệu cảm biến và điều khiển, đảm bảo phản hồi nhanh và chính xác. IC này được thiết kế để chịu được nhiễu điện từ và dao động nhiệt độ.
5.4. Ưu Điểm Của Công Nghệ Bán Dẫn
- Hiệu suất cao: Thyristor và IC tương tự giúp điều chỉnh dòng kích từ nhanh chóng.
- Độ bền: Công nghệ SMT tăng khả năng chịu rung và nhiệt độ khắc nghiệt.
- Tiết kiệm năng lượng: Giảm tổn hao năng lượng trong quá trình điều chỉnh.
Mẹo: Sử dụng AVR chính hãng từ Stamford để đảm bảo công nghệ bán dẫn đạt tiêu chuẩn chất lượng.
6. Nhiệt Độ Làm Việc Tiêu Chuẩn Của Bộ Điều Chỉnh Điện Áp Tự Động AVR Stamford MX341?
Nhiệt độ làm việc là yếu tố quan trọng ảnh hưởng đến hiệu suất và tuổi thọ của AVR Stamford MX341. Theo thông số kỹ thuật, thiết bị hoạt động ổn định trong các điều kiện sau:
6.1. Dải Nhiệt Độ Vận Hành
AVR MX341 có thể hoạt động trong dải nhiệt độ từ -40°C đến 70°C, phù hợp với các môi trường khắc nghiệt như nhà máy hoặc công trường xây dựng. Dải nhiệt độ lưu trữ là từ -55°C đến 80°C.
6.2. Quản Lý Nhiệt Độ
Để đảm bảo AVR hoạt động trong ngưỡng nhiệt độ an toàn:
- Lắp đặt trong tủ điện thông thoáng: Sử dụng tủ điện có quạt làm mát hoặc điều hòa để giữ nhiệt độ dưới 70°C.
- Kiểm tra định kỳ: Dùng nhiệt kế hồng ngoại để đo nhiệt độ bề mặt AVR mỗi 4-6 giờ khi máy phát chạy tải nặng.
- Tránh quá nhiệt: Nếu nhiệt độ vượt quá 70°C, giảm tải hoặc tăng cường làm mát ngay lập tức.
6.3. Môi Trường Nóng Ẩm
Trong môi trường nóng ẩm của Việt Nam, cần áp dụng thêm các biện pháp như:
- Sử dụng lớp phủ chống ẩm trên bo mạch.
- Lắp máy hút ẩm trong tủ điện để giữ độ ẩm dưới 85%.
- Vệ sinh AVR định kỳ để loại bỏ bụi bẩn.
Cảnh báo: Vận hành AVR MX341 ở nhiệt độ trên 70°C trong thời gian dài có thể làm hỏng linh kiện hoặc giảm tuổi thọ thiết bị.
7. Các Bước Lắp Đặt Bộ Điều Chỉnh Điện Áp Tự Động AVR Stamford MX341 Cho Máy Phát Điện
Lắp đặt AVR Stamford MX341 đòi hỏi sự cẩn thận và tuân thủ các hướng dẫn kỹ thuật để đảm bảo an toàn và hiệu suất. Dưới đây là các bước chi tiết:
7.1. Chuẩn Bị Trước Khi Lắp Đặt
- Kiểm tra tương thích: Đảm bảo máy phát (như Stamford P6, P7, S7) phù hợp với thông số của MX341 (đầu vào 190-264 VAC, đầu ra 120 VDC).
- Tắt nguồn: Ngắt toàn bộ nguồn điện vào máy phát và AVR để đảm bảo an toàn.
- Chuẩn bị dụng cụ: Sử dụng tua vít, đồng hồ vạn năng, dây dẫn chất lượng cao (chịu nhiệt, chống nhiễu), và giá đỡ chống rung.
7.2. Quy Trình Lắp Đặt
- Lắp đặt vật lý: Gắn AVR vào tủ điện hoặc giá đỡ chống rung, cách máy phát 0.5-1m để giảm nhiễu và nhiệt độ.
- Kết nối nguồn PMG: Nối các đầu A, B, C của nguồn PMG (170-220 VAC, 3 pha) vào các cổng đầu vào công suất của AVR.
- Kết nối cảm biến: Nối các đầu 1, 2 của AVR với cuộn dây cảm biến trên stator để đo điện áp (190-264 VAC).
- Kết nối cuộn kích từ: Nối các đầu F+ và F- với cuộn dây kích từ của rotor. Đảm bảo điện trở tối thiểu 15 ohm.
- Lắp biến trở từ xa (nếu có): Kết nối biến trở 1k ohm để điều chỉnh điện áp ±5%.
- Kiểm tra kết nối: Dùng đồng hồ vạn năng để kiểm tra các mối nối, đảm bảo không có chập mạch hoặc lỏng dây.
- Khởi động thử: Bật máy phát, đo điện áp đầu ra (220V hoặc 380V tùy hệ thống) và kiểm tra độ ổn định.
7.3. Lưu Ý Khi Lắp Đặt
- Tham khảo sơ đồ đấu nối trong tài liệu kỹ thuật của Stamford MX341.
- Sử dụng dây dẫn có tiết diện tối thiểu 2.5mm² để tránh sụt áp.
- Đảm bảo tủ điện có chỉ số IP54 hoặc cao hơn để bảo vệ khỏi bụi và ẩm.
Mẹo: Ghi chép các thông số cài đặt ban đầu để dễ dàng điều chỉnh hoặc khắc phục sự cố sau này.
Bộ điều chỉnh điện áp tự động AVR Stamford MX341 là một giải pháp cao cấp cho máy phát điện không chổi than, đảm bảo điện áp ổn định, bảo vệ hệ thống, và tăng độ bền. Với nguyên lý điều khiển 2 pha, vật liệu chất lượng cao, mạch bảo vệ quá áp hiện đại, công nghệ bán dẫn tiên tiến, khả năng hoạt động ở nhiệt độ khắc nghiệt, và quy trình lắp đặt đơn giản, MX341 là lựa chọn lý tưởng cho nhiều ứng dụng. Công Ty TNHH Thương Mại Dịch Vụ Võ Gia cam kết cung cấp AVR MX341 chính hãng cùng dịch vụ hỗ trợ kỹ thuật chuyên sâu, giúp bạn tối ưu hóa hiệu suất hệ thống máy phát.
