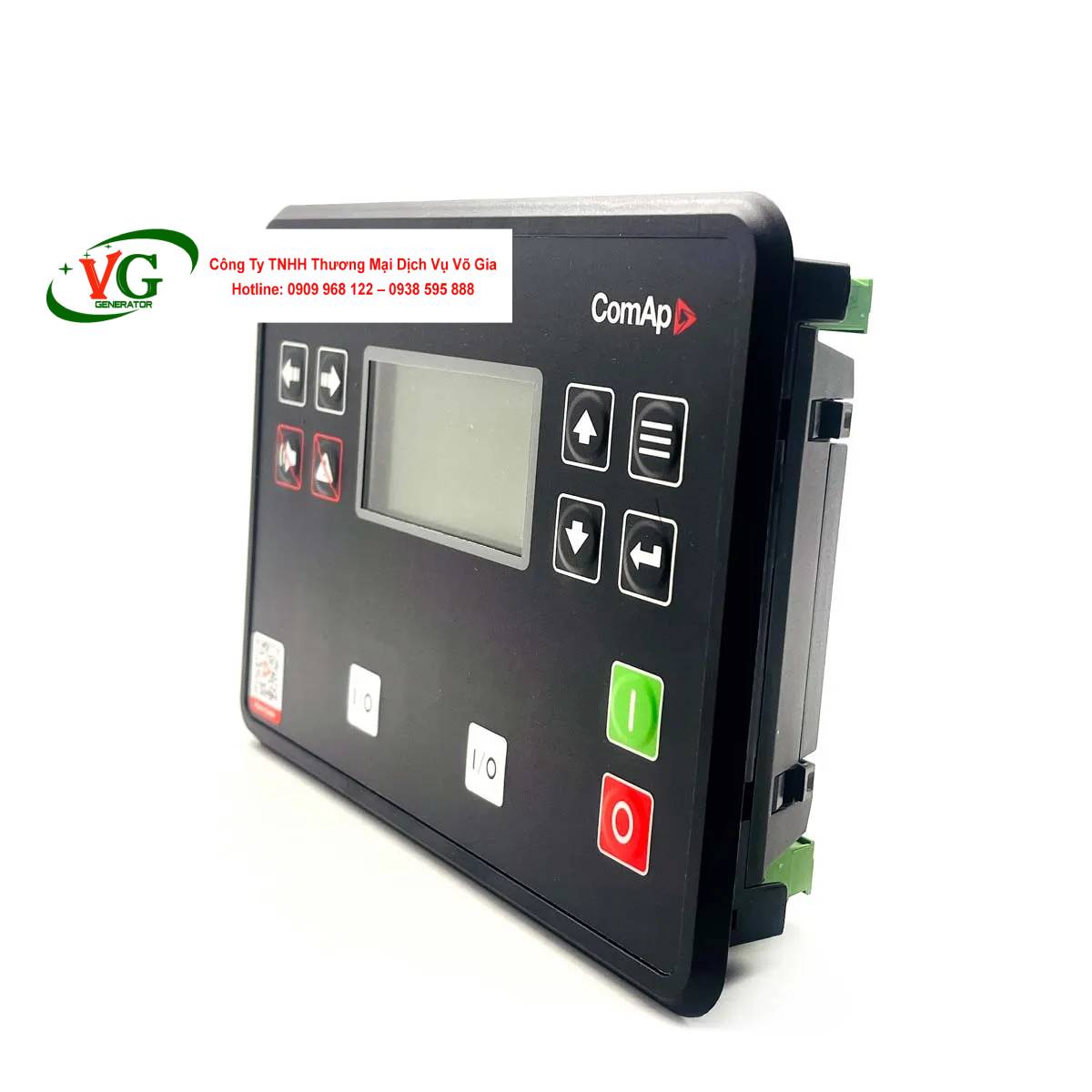

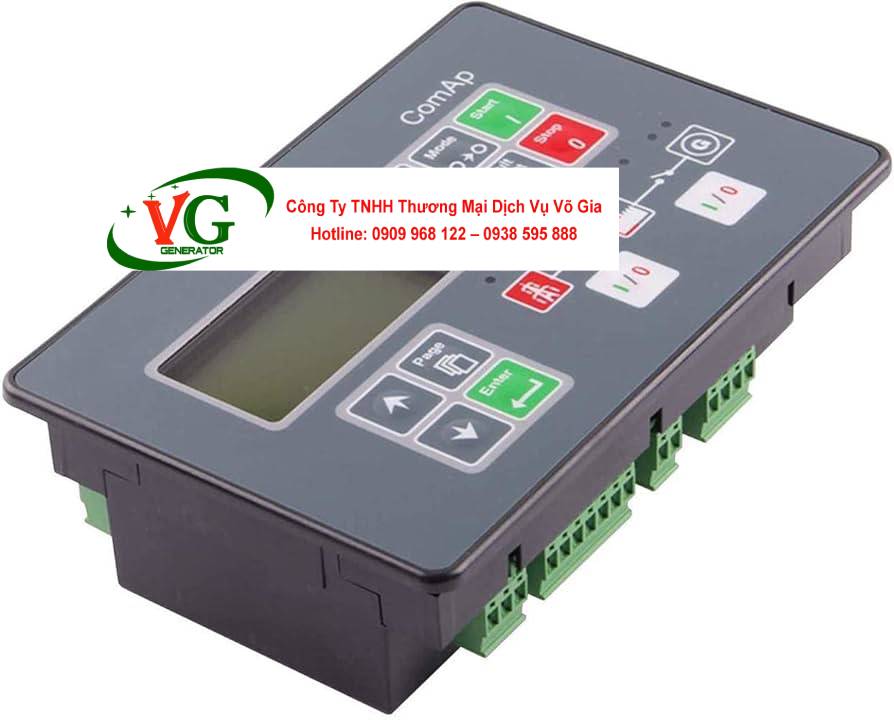

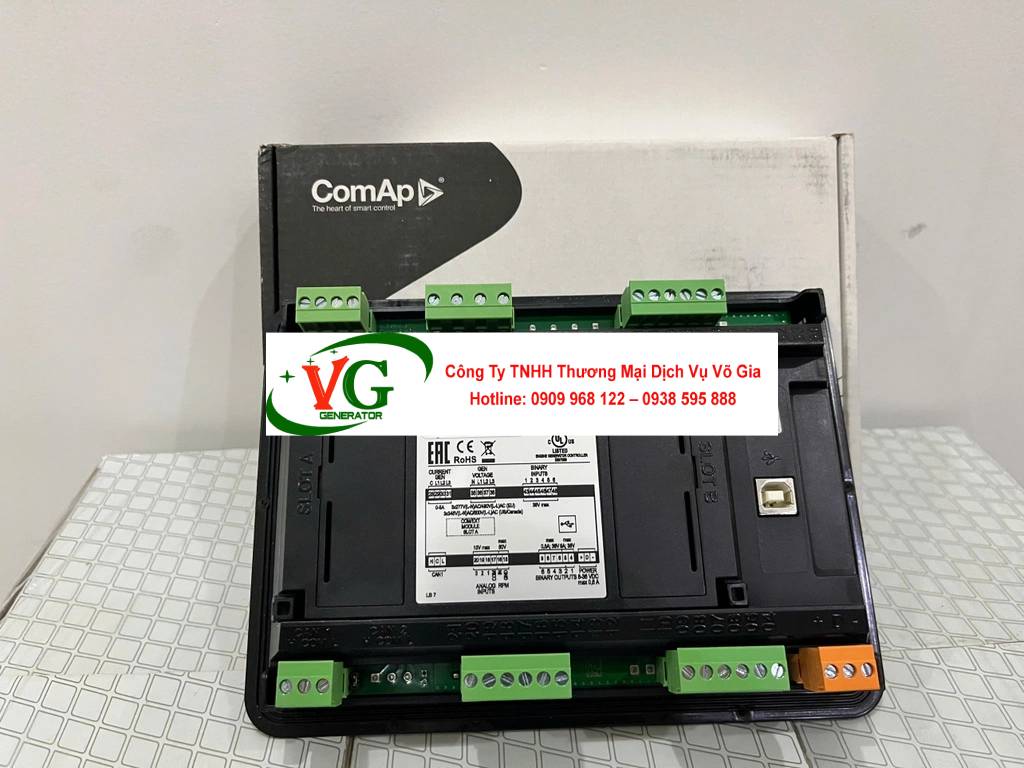

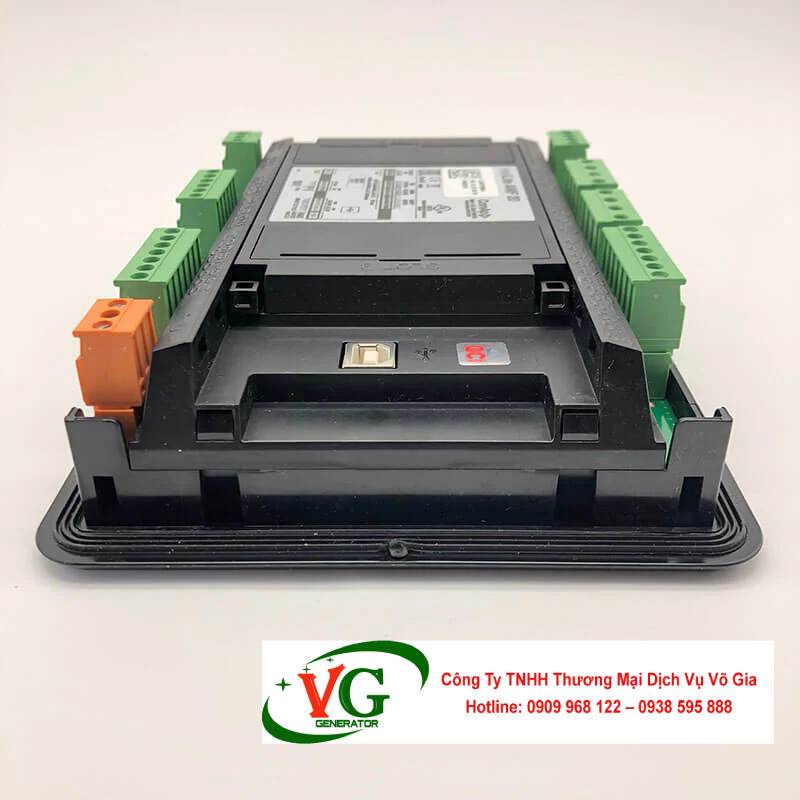

Bộ điều khiển ComAp InteliLite 4 AMF 8

Trong bối cảnh nhu cầu năng lượng dự phòng ngày càng gia tăng tại Việt Nam, đặc biệt trong các ngành công nghiệp, y tế, viễn thông và dân dụng, bộ điều khiển ComAp InteliLite 4 AMF 8 đã khẳng định vị thế là một trong những thiết bị hàng đầu trong lĩnh vực điều khiển máy phát điện. Với thiết kế thông minh, tính năng linh hoạt và khả năng tích hợp vượt trội, InteliLite 4 AMF 8 không chỉ đảm bảo nguồn điện liên tục mà còn tối ưu hóa hiệu suất và giảm chi phí vận hành.

Bộ điều khiển ComAp InteliLite 4 AMF 8 hoạt động theo nguyên lý nào?

Tổng quan về cơ chế AMF

Bộ điều khiển ComAp InteliLite 4 AMF 8 hoạt động dựa trên nguyên lý Automatic Mains Failure (AMF), một cơ chế tự động giám sát nguồn điện lưới và chuyển đổi sang nguồn máy phát điện khi phát hiện sự cố. Đây là tính năng cốt lõi, giúp đảm bảo nguồn điện không bị gián đoạn trong các ứng dụng quan trọng như bệnh viện, trung tâm dữ liệu, nhà máy sản xuất hoặc khu dân cư cao cấp. Nguyên lý này đặc biệt phù hợp tại Việt Nam, nơi tình trạng mất điện do thời tiết, quá tải lưới hoặc bảo trì hệ thống vẫn diễn ra thường xuyên.

Cụ thể, InteliLite 4 AMF 8 liên tục giám sát các thông số của nguồn điện lưới, bao gồm điện áp 3 pha, tần số và dòng điện (khi kết nối với Current Transformer - CT). Khi phát hiện bất thường, như điện áp giảm dưới ngưỡng an toàn (thường là 170V cho hệ thống 220V) hoặc tần số lệch khỏi 50/60 Hz, bộ điều khiển sẽ thực hiện quy trình chuyển đổi nguồn theo các bước sau:

1. Phát hiện sự cố: Sử dụng công nghệ đo lường True RMS (Root Mean Square) để đảm bảo độ chính xác cao, với sai số dưới 0.5%. Điều này đặc biệt quan trọng với các tải không tuyến tính như động cơ điện hoặc thiết bị LED, vốn có thể gây sai lệch trong đo lường thông thường.
2. Khởi động động cơ: Gửi tín hiệu đến relay khởi động (5A), kích hoạt động cơ máy phát. InteliLite 4 AMF 8 hỗ trợ tối đa 3 lần thử khởi động nếu lần đầu thất bại, với thời gian nghỉ giữa các lần là 5-10 giây (có thể cấu hình).
3. Chuyển tải: Khi máy phát đạt điện áp và tần số ổn định (thường trong 5-15 giây), relay chuyển tải (Gen-set Circuit Breaker - GCB) được kích hoạt để cấp điện từ máy phát đến tải, đồng thời ngắt kết nối với lưới (Mains Circuit Breaker - MCB).
4. Giám sát liên tục: Sau khi chuyển tải, bộ điều khiển tiếp tục theo dõi các thông số như áp suất dầu, nhiệt độ nước làm mát, tốc độ quay (RPM) và dòng điện để đảm bảo máy phát hoạt động an toàn.

Các chức năng bảo vệ

Ngoài AMF, InteliLite 4 AMF 8 tích hợp các chức năng bảo vệ theo tiêu chuẩn ANSI, bao gồm:

• Quá áp (ANSI 59) và thấp áp (ANSI 27): Ngắt tải khi điện áp vượt quá 110% hoặc dưới 80% định mức.
• Quá tần số (ANSI 81O) và thấp tần số (ANSI 81U): Bảo vệ động cơ khi tần số vượt ngoài 45-65 Hz.
• Quá tải (ANSI 50): Giám sát dòng điện qua CT, kích hoạt cảnh báo hoặc shutdown nếu vượt ngưỡng.
• Áp suất dầu thấp (ANSI 63) và nhiệt độ cao (ANSI 71): Dừng khẩn cấp động cơ để tránh hư hỏng.

Tính năng giao tiếp và giám sát từ xa

InteliLite 4 AMF 8 sử dụng công nghệ AirGate 2.0, cho phép kết nối qua internet hoặc GSM để giám sát và điều khiển từ xa. Người vận hành có thể nhận cảnh báo qua SMS, email hoặc ứng dụng WebSupervisor, với lịch sử ghi log lên đến 150 sự kiện. Tính năng này đặc biệt hữu ích trong các ứng dụng như trạm viễn thông BTS hoặc khu vực hẻo lánh, nơi không có nhân viên trực 24/7.

Ứng dụng thực tế tại Việt Nam

Tại Việt Nam, các khu công nghiệp như Bình Dương, Đồng Nai hoặc Long An thường xuyên sử dụng InteliLite 4 AMF 8 cho máy phát công suất 50-500 kVA. Ví dụ, một nhà máy dệt may tại Bình Dương đã tích hợp bộ điều khiển này với máy phát Perkins, giúp khởi động tự động trong 8 giây khi mất điện, giảm thiểu thời gian ngừng sản xuất. So với các sản phẩm cơ bản như Datakom DKG-107, InteliLite 4 AMF 8 vượt trội nhờ khả năng lập trình logic qua PLC tích hợp, hỗ trợ đa ngôn ngữ (bao gồm tiếng Việt) và giao tiếp với hệ thống SCADA/BMS.

Cách tích hợp Bộ điều khiển ComAp InteliLite 4 AMF 8 với động cơ máy phát điện Perkins

Tổng quan về động cơ Perkins và tích hợp

Perkins là một trong những thương hiệu động cơ diesel hàng đầu, được sử dụng rộng rãi trong máy phát điện nhờ độ bền, hiệu suất cao và khả năng vận hành ổn định. ComAp InteliLite 4 AMF 8 được thiết kế để tích hợp mượt mà với các động cơ Perkins, đặc biệt là những model có ECU (Electronic Control Unit) như ADEM A4, EMR hoặc CM. Tích hợp này chủ yếu dựa trên giao thức J1939 CAN bus, cho phép trao đổi dữ liệu thời gian thực giữa bộ điều khiển và động cơ, hoặc qua các cảm biến analog/digital nếu động cơ không có ECU.

Các bước tích hợp chi tiết

Chuẩn bị phần cứng:

• Kết nối CAN bus: Sử dụng cáp CAN twisted pair (120Ω terminator) để nối cổng CAN-H và CAN-L của InteliLite 4 AMF 8 với ECU Perkins. Đảm bảo chiều dài cáp dưới 200m để tránh nhiễu tín hiệu.
• Nguồn cấp: Kết nối nguồn 8-36V DC từ ắc quy máy phát đến chân nguồn của InteliLite (thường là chân 1 và 2). Đảm bảo cực dương (+) và âm (-) đúng vị trí.
• Cảm biến phụ (nếu cần): Nếu động cơ Perkins không có ECU, kết nối cảm biến áp suất dầu, nhiệt độ nước làm mát và MPU (Magnetic Pickup Unit) đến các đầu vào analog/digital của InteliLite.

Cấu hình phần mềm:

• Tải và cài đặt phần mềm InteliConfig từ website ComAp.
• Kết nối InteliLite 4 AMF 8 với máy tính qua cổng USB hoặc RS232.
• Trong InteliConfig, vào mục Setpoints > Engine > ECU LINK, chọn “Perkins” từ danh sách ECU hỗ trợ. Nếu không có ECU, cấu hình thủ công các thông số như RPM, áp suất dầu, và nhiệt độ.
• Đặt ngưỡng bảo vệ, ví dụ: áp suất dầu tối thiểu 1.5 bar, nhiệt độ tối đa 95°C.
• Kích hoạt giao thức J1939 để đọc các mã lỗi DTC (Diagnostic Trouble Code) từ Perkins.

Kết nối cảm biến và relay:

• Nối relay khởi động (BO1) và fuel solenoid (BO2) của InteliLite với các chân tương ứng trên động cơ Perkins.
• Nếu sử dụng MPU, kết nối cảm biến tốc độ đến chân analog (thường là AI1) và đặt jumper 12/24V phù hợp với hệ thống Perkins.
• Kiểm tra kết nối CT (nếu có) để giám sát dòng điện và bảo vệ quá tải.

Kiểm tra và vận hành:

• Bật nguồn ắc quy và kiểm tra màn hình LCD của InteliLite để xác nhận kết nối với ECU.
• Mô phỏng sự cố mất điện lưới để kiểm tra quy trình khởi động. InteliLite sẽ hiển thị các thông số như RPM, điện áp, và trạng thái động cơ.
• Nếu phát hiện lỗi DTC (ví dụ, “Low Oil Pressure”), bộ điều khiển sẽ hiển thị mã lỗi trên màn hình và gửi cảnh báo qua SMS (nếu dùng module GSM).

Lưu ý an toàn:

• Đảm bảo tất cả kết nối được cố định bằng dây đai và máng cáp để tránh rung động.
• Kiểm tra firmware InteliLite 4 AMF 8 (tải bản mới nhất từ ComAp) để đảm bảo tương thích với ECU Perkins.
• Thử nghiệm trong môi trường không tải trước khi kết nối với tải thực tế.

Lợi ích của tích hợp

Tích hợp InteliLite 4 AMF 8 với Perkins mang lại nhiều lợi ích:

• Độ chính xác cao: Dữ liệu từ ECU (RPM, nhiệt độ, áp suất) được đọc trực tiếp, giảm sai số so với cảm biến analog.
• Tối ưu hóa nhiên liệu: Bộ điều khiển có thể điều chỉnh tốc độ và lượng nhiên liệu dựa trên tải, giúp tiết kiệm đến 10% nhiên liệu trong các ứng dụng tải thấp.
• Bảo vệ toàn diện: Phát hiện và xử lý các lỗi như áp suất dầu thấp, nhiệt độ cao hoặc quá tải ngay lập tức.

Tại Việt Nam, các dự án lớn như nhà máy dệt may, khu công nghiệp hoặc trung tâm thương mại thường sử dụng Perkins với InteliLite 4 AMF 8 để đạt hiệu suất vận hành 95%. Công Ty TNHH Thương Mại Dịch Vụ Võ Gia cung cấp dịch vụ tích hợp chuyên nghiệp, với đội ngũ kỹ sư được đào tạo từ ComAp, đảm bảo lắp đặt nhanh chóng và tối ưu.

Bảng thông số kỹ thuật Bộ điều khiển ComAp InteliLite 4 AMF 8

Dựa trên datasheet chính thức từ ComAp, dưới đây là bảng thông số kỹ thuật chi tiết của InteliLite 4 AMF 8:

Phân tích thông số

Bảng thông số này cho thấy InteliLite 4 AMF 8 là một bộ điều khiển AMF hiện đại, phù hợp cho máy phát từ 10-500 kVA. So với các dòng như InteliLite NT AMF 25, InteliLite 4 AMF 8 cải tiến với AirGate 2.0, hỗ trợ kết nối 4G và giao tiếp nhanh hơn qua Ethernet. Đầu vào analog linh hoạt (hỗ trợ cả điện trở, điện áp và dòng điện) cho phép tích hợp với nhiều loại cảm biến, từ áp suất dầu đến mức nhiên liệu. Màn hình LCD đồ họa hỗ trợ tiếng Việt, giúp người vận hành tại Việt Nam dễ dàng cấu hình và giám sát.

Khả năng đo True RMS đảm bảo độ chính xác cao, đặc biệt với các tải không tuyến tính phổ biến trong công nghiệp. Vỏ IP65 và dải nhiệt độ hoạt động rộng (-20°C đến +70°C) khiến nó lý tưởng cho môi trường khắc nghiệt như công trường hoặc vùng ven biển Việt Nam.

Khi máy phát dừng đột ngột, Bộ điều khiển ComAp InteliLite 4 AMF 8 xử lý ra sao?

Máy phát dừng đột ngột có thể do nhiều nguyên nhân, như lỗi động cơ, áp suất dầu thấp, nhiệt độ cao hoặc sự cố điện. InteliLite 4 AMF 8 được thiết kế để xử lý tình huống này một cách thông minh và an toàn:

Phát hiện và báo lỗi:

• Khi máy phát dừng, InteliLite kích hoạt shutdown alarm và hiển thị mã lỗi cụ thể trên màn hình LCD (ví dụ, “E03 – Low Oil Pressure”).
• Lịch sử sự kiện (lên đến 150 bản ghi) lưu trữ thông tin như thời gian dừng, thông số cuối cùng và nguyên nhân.

Quy trình xử lý:

• Ngắt tải: Mở Gen-set Circuit Breaker (GCB) để ngắt kết nối máy phát với tải, tránh hư hỏng thiết bị.
• Ngắt nhiên liệu: Kích hoạt relay fuel solenoid (BO2) để dừng cung cấp nhiên liệu, đảm bảo động cơ ngừng hoạt động an toàn.
• Cảnh báo từ xa: Nếu sử dụng module GSM/4G, InteliLite gửi SMS hoặc email đến người vận hành, cung cấp chi tiết lỗi.

Xử lý qua Emergency Stop:

• Nếu dừng do kích hoạt nút Emergency Stop, InteliLite khóa động cơ và yêu cầu reset thủ công.
• Kiểm tra đầu vào binary (thường là BI7) để xác định nguyên nhân dừng khẩn cấp.

Khởi động lại (nếu an toàn):

• Sau khi kiểm tra và khắc phục lỗi (ví dụ, bổ sung dầu hoặc làm mát động cơ), người vận hành có thể reset bộ điều khiển qua nút trên thiết bị hoặc InteliConfig.
• InteliLite sẽ thử khởi động lại (tối đa 3 lần) nếu được cấu hình.

Lưu ý thực tế:

• Kiểm tra mã lỗi DTC từ ECU (nếu dùng Perkins) để xác định nguyên nhân chính xác.
• Liên hệ Công Ty TNHH Thương Mại Dịch Vụ Võ Gia để được hỗ trợ kỹ thuật nếu lỗi phức tạp.

Bộ điều khiển ComAp InteliLite 4 AMF 8 hoạt động ra sao trong môi trường ẩm ướt?

Môi trường ẩm ướt, đặc biệt ở các vùng ven biển Việt Nam như Hải Phòng hoặc Cần Thơ, là thách thức lớn với thiết bị điện tử. InteliLite 4 AMF 8 được thiết kế để hoạt động ổn định trong điều kiện này:

Vỏ bảo vệ IP65:

• Vỏ nhựa ABS chống cháy đạt chuẩn IP65, ngăn nước và bụi xâm nhập. Điều này đảm bảo bảng mạch không bị ăn mòn trong môi trường độ ẩm lên đến 95% (không ngưng tụ).

Thiết kế tản nhiệt tự nhiên:

• Không sử dụng quạt, giảm nguy cơ hỏng do hơi nước hoặc bụi bẩn.
• Các khe tản nhiệt được bố trí tối ưu để duy trì nhiệt độ hoạt động từ -20°C đến +70°C.

Chống nhiễu và ăn mòn:

• Sử dụng cáp shielded cho CAN bus, RS485 và các kết nối analog để giảm nhiễu điện từ trong môi trường ẩm.
• Linh kiện được phủ lớp chống ẩm, tăng độ bền trong điều kiện khí hậu nhiệt đới.

Lưu ý vận hành:

• Đặt InteliLite trong tủ điện kín, có quạt thông gió hoặc hút ẩm nếu độ ẩm thường xuyên trên 90%.
• Kiểm tra định kỳ các đầu nối để tránh ăn mòn do hơi muối (ở vùng biển).
• Sử dụng module GSM/4G với SIM chống ẩm để đảm bảo kết nối từ xa.

Trong thực tế, InteliLite 4 AMF 8 được sử dụng thành công tại các nhà máy chế biến thủy sản ở Cà Mau, nơi độ ẩm thường xuyên đạt 85-90%. Công Ty TNHH Thương Mại Dịch Vụ Võ Gia khuyến nghị kiểm tra định kỳ 6 tháng/lần để duy trì hiệu suất trong môi trường ẩm.

Làm thế nào để reset Bộ điều khiển ComAp InteliLite 4 AMF 8 về mặc định?

Reset InteliLite 4 AMF 8 về cài đặt mặc định có thể cần thiết khi gặp lỗi cấu hình hoặc cần tái sử dụng thiết bị cho hệ thống mới. Các bước thực hiện:

Reset qua phần mềm InteliConfig:

• Kết nối InteliLite với máy tính qua USB/RS232.
• Mở InteliConfig, vào mục Controller > Configuration > Restore Factory Defaults.
• Xác nhận reset và chờ 10-15 giây để thiết bị khởi động lại.
• Tải lại thông số cơ bản như điện áp lưới, tần số và ngưỡng bảo vệ.

Reset thủ công:

• Tìm nút reset (thường nằm gần cổng USB hoặc trên bảng mạch).
• Ngắt nguồn ắc quy, nhấn giữ nút reset trong 10 giây, sau đó bật lại nguồn.
• Màn hình LCD sẽ hiển thị thông báo “Factory Reset Done” nếu thành công.

Lưu ý sau reset:

• Tất cả thông số tùy chỉnh (như ngưỡng quá tải hoặc cấu hình ECU) sẽ bị xóa.
• Kiểm tra kết nối ECU Perkins và cấu hình lại qua InteliConfig.
• Lưu bản sao cấu hình trước khi reset để dễ dàng khôi phục.

Hỗ trợ kỹ thuật:

• Nếu reset không giải quyết vấn đề, liên hệ Công Ty TNHH Thương Mại Dịch Vụ Võ Gia để được hỗ trợ kiểm tra phần cứng hoặc cập nhật firmware.

Reset thường được thực hiện khi bộ điều khiển báo lỗi không xác định hoặc cần tái cấu hình cho máy phát mới.

Mẹo tiết kiệm năng lượng khi sử dụng Bộ điều khiển ComAp InteliLite 4 AMF 8

Tiết kiệm năng lượng không chỉ giảm chi phí vận hành mà còn kéo dài tuổi thọ máy phát. Dưới đây là các mẹo tối ưu:

Tối ưu thời gian làm mát:

• Trong InteliConfig, giảm thời gian cooling (thường là 30-60 giây) xuống mức tối thiểu cần thiết (10-20 giây) nếu tải nhẹ.
• Điều này giảm thời gian chạy không tải, tiết kiệm nhiên liệu 5-10%.

Sử dụng Zero Power Mode:

• Kích hoạt chế độ tiết kiệm năng lượng trong InteliConfig (Setpoints > Controller > Zero Power Mode) để giảm tiêu thụ điện của bộ điều khiển khi không hoạt động (dưới 1W).

Cấu hình test định kỳ hợp lý:

• Đặt chu kỳ test tự động (thường là 7-14 ngày) với thời gian chạy ngắn (5-10 phút) để kiểm tra mà không tiêu tốn nhiều nhiên liệu.

Giám sát tải thông minh:

• Sử dụng chức năng load shedding để ngắt các tải không ưu tiên khi gần quá tải, tránh chạy máy phát ở công suất cao không cần thiết.

Tích hợp với ECU Perkins:

• Sử dụng dữ liệu từ ECU để tối ưu hóa phun nhiên liệu, giảm tiêu hao 5-8% trong các ứng dụng tải biến đổi.

Bảo trì định kỳ:

• Kiểm tra cảm biến và CT để đảm bảo đo lường chính xác, tránh chạy quá tải do lỗi cấu hình.

Công Ty TNHH Thương Mại Dịch Vụ Võ Gia hỗ trợ tư vấn cấu hình tiết kiệm năng lượng, giúp giảm chi phí vận hành đến 15% trong các ứng dụng công nghiệp.
