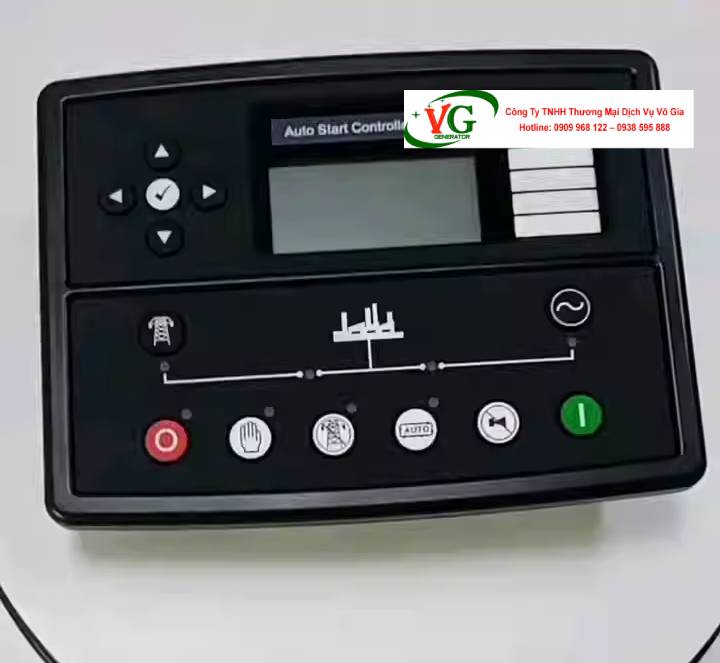

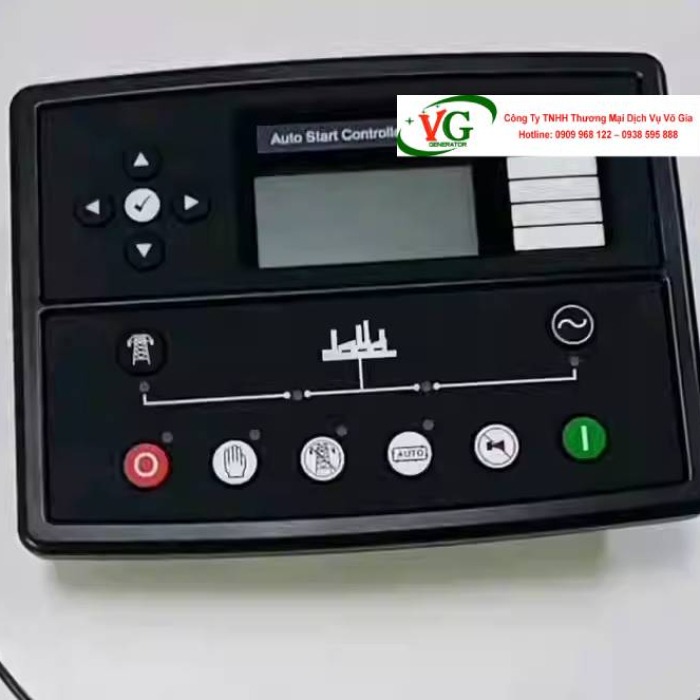

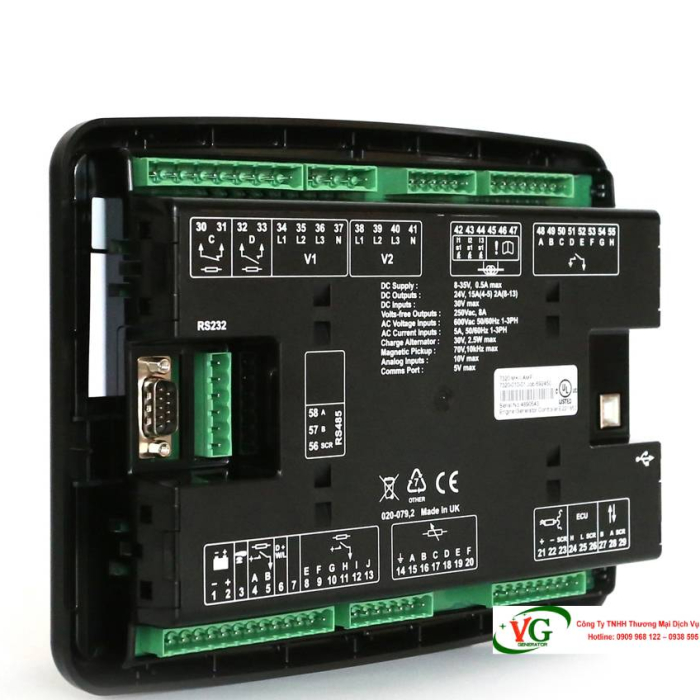

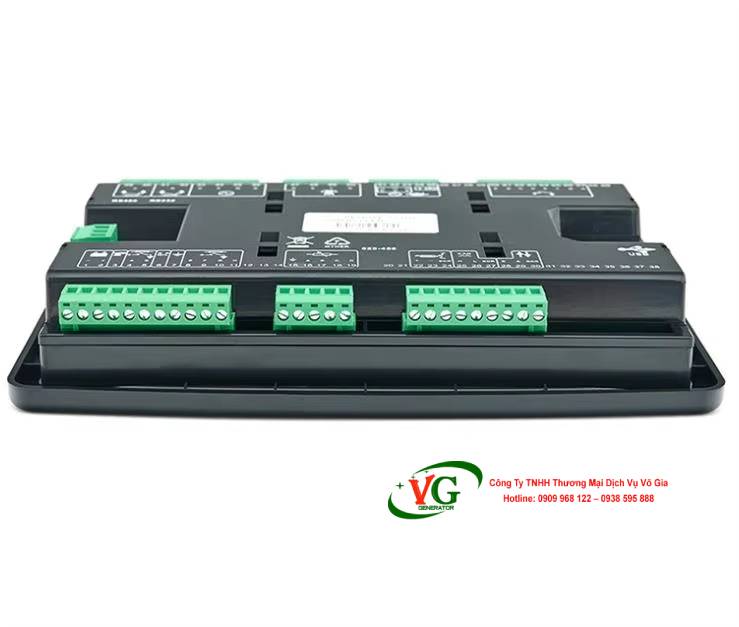

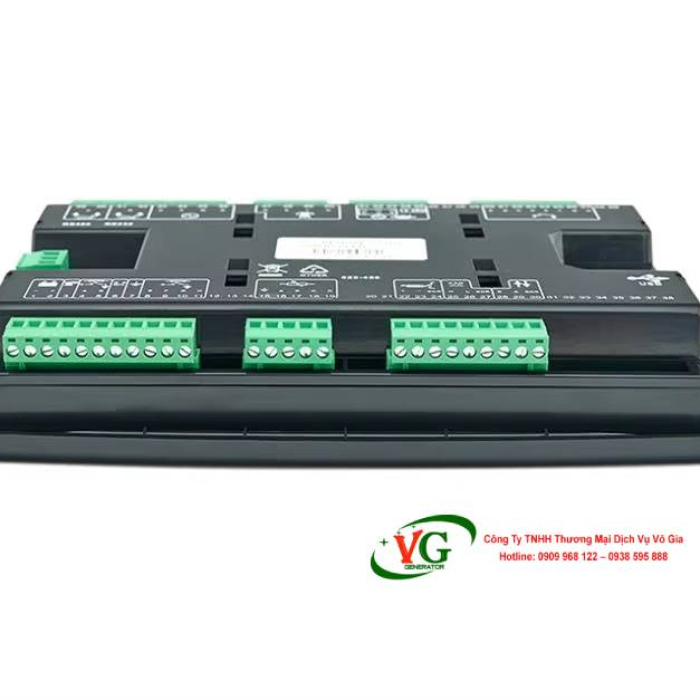

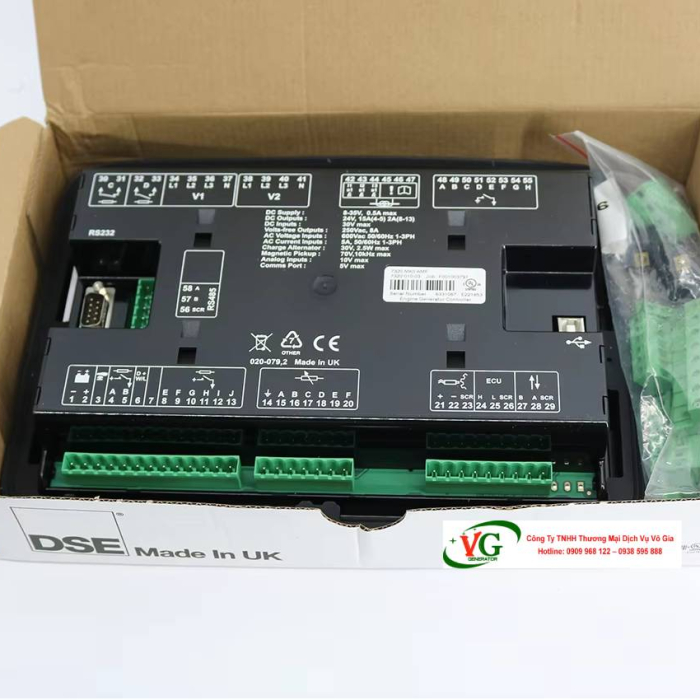

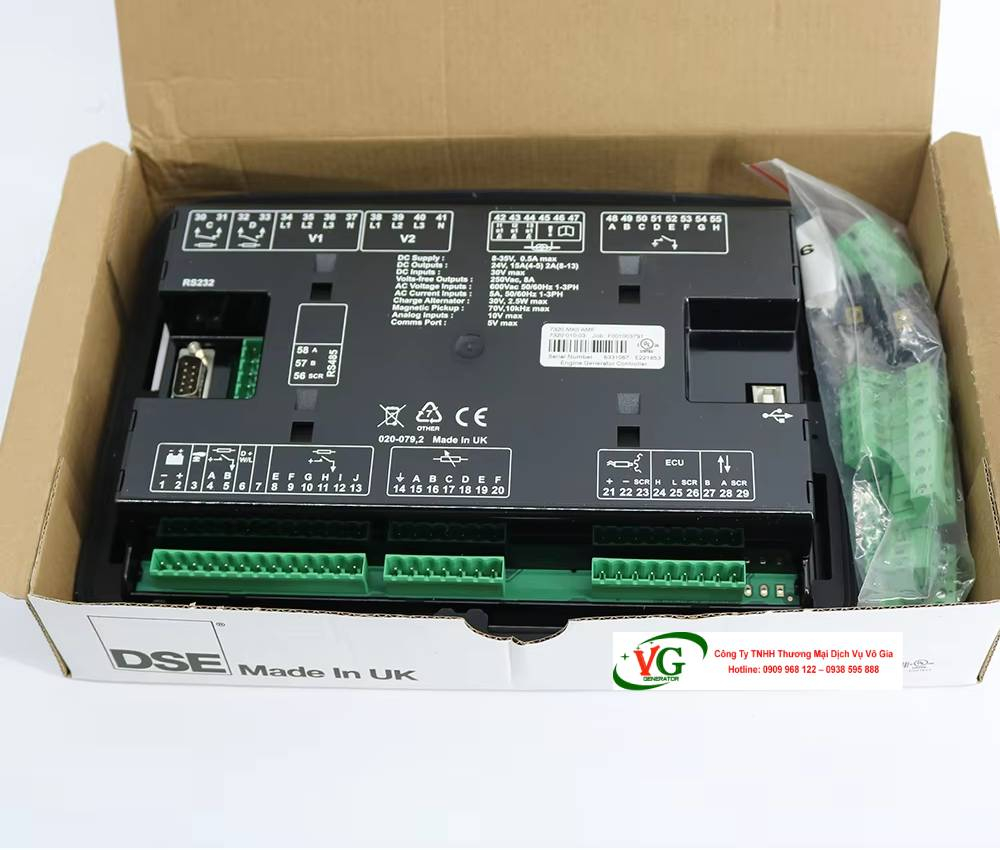

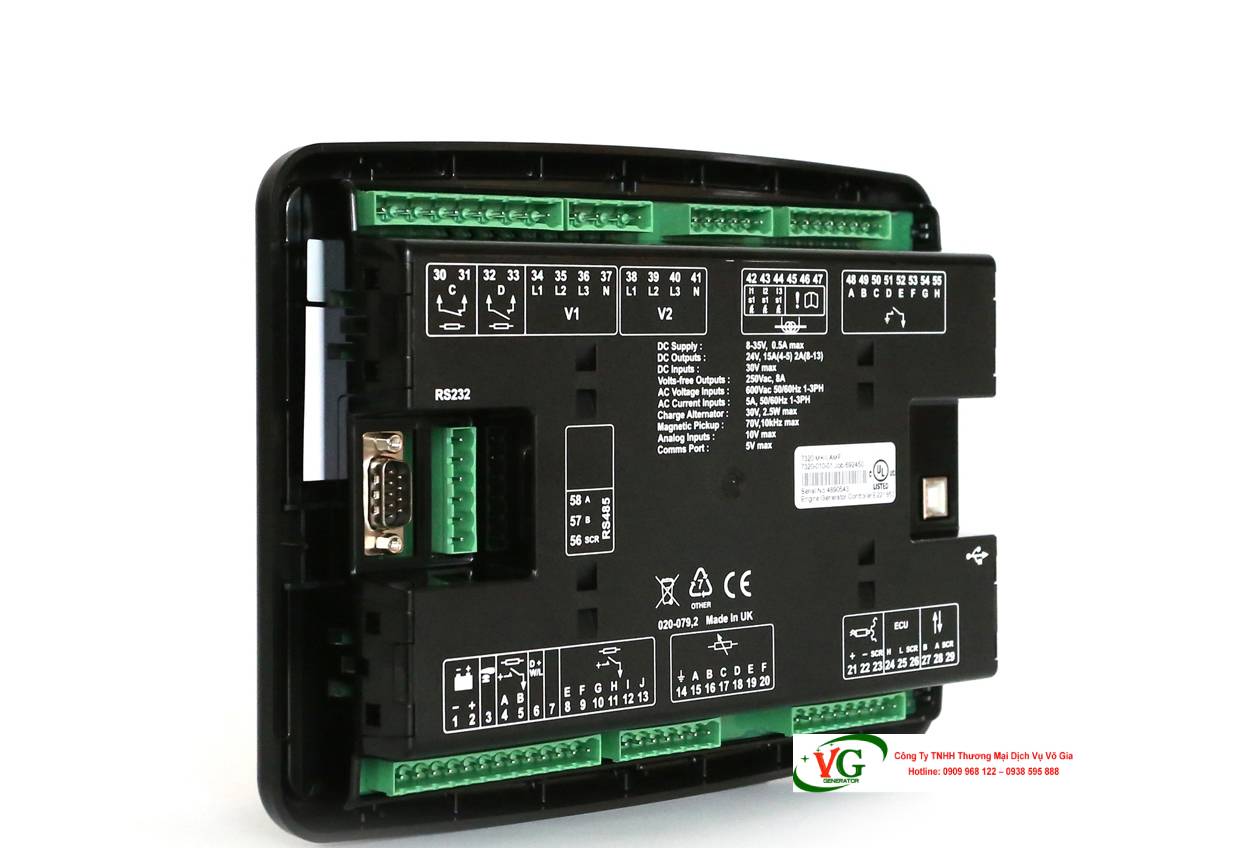

Bộ điều khiển Deepsea DSE7320 MKII

Giới thiệu về Bộ điều khiển Deepsea DSE7320 MKII

bộ điều khiển Deepsea DSE7320 MKII là một mô-đun điều khiển sự cố nguồn điện tự động (Auto Mains Failure - AMF) thế hệ mới, được phát triển bởi Deep Sea Electronics (DSE), một thương hiệu hàng đầu từ Vương quốc Anh, thành lập năm 1975. Với hơn bốn thập kỷ kinh nghiệm, DSE đã khẳng định vị thế trên thị trường toàn cầu nhờ các sản phẩm điều khiển máy phát điện tiên tiến. DSE7320 MKII là một thiết bị mạnh mẽ, tích hợp nhiều tính năng hiện đại như giám sát từ xa qua Internet, hỗ trợ đồng bộ hóa, và khả năng tích hợp với các hệ thống phức tạp như UPS.

Thiết bị này được thiết kế để điều khiển và bảo vệ các máy phát điện đơn lẻ, với khả năng chuyển đổi tự động giữa nguồn điện lưới và máy phát, phù hợp cho nhiều ứng dụng từ công nghiệp, thương mại đến dân dụng. Với kích thước 245mm x 184mm x 51mm và trọng lượng 0.86kg, DSE7320 MKII dễ dàng lắp đặt và vận hành trong nhiều môi trường khác nhau. Tại Việt Nam, Công Ty TNHH Thương Mại Dịch Vụ Võ Gia là nhà phân phối chính hãng tại TP.HCM, cung cấp sản phẩm DSE7320 MKII với giá tốt, chứng nhận CO, CQ đầy đủ, và dịch vụ hỗ trợ kỹ thuật chuyên nghiệp.

Để khám phá thêm các sản phẩm bộ điều khiển khác, quý khách có thể tham khảo: bộ điều khiển Smartgen, bộ điều khiển ComAp, bộ điều khiển Datakom, bộ điều khiển Deepsea

Bảng thông số kỹ thuật của Bộ điều khiển Deepsea DSE7320 MKII

Dưới đây là bảng thông số kỹ thuật chi tiết của Bộ điều khiển Deepsea DSE7320 MKII, dựa trên tài liệu từ nhà sản xuất:

Kích thước tổng thể: 245mm x 184mm x 51mm (9.6” x 7.2” x 2.0”)

Kích thước cắt bảng điều khiển: 220mm x 160mm (8.7” x 6.3”)

Độ dày tối đa: 8mm (0.3”)

Trọng lượng: 0.86kg

Nguồn điện:

• Điện áp hoạt động liên tục: 8-35V DC (chịu sụt áp 5V trong 1 phút)
• Dòng hoạt động tối đa: 510mA tại 12V, 240mA tại 24V
• Dòng chờ tối đa: 330mA tại 12V, 160mA tại 24V

Đầu vào điện áp:

• Phạm vi: 15-415V AC (Pha-Ngõ vào), 26-719V AC (Pha-Pha)
• Tần số: 3.5-75Hz
• Độ chính xác: ±1%

Đầu vào dòng điện: Biến dòng (CT) 5A, tỷ lệ tùy chỉnh (ví dụ: 100/5A, 200/5A)

Đầu vào số: 8 kênh (có thể cấu hình, bao gồm 3 đầu vào bổ sung cho chức năng động cơ)

Đầu vào analog: 6 kênh (hỗ trợ cảm biến 0-10V, 4-20mA cho áp suất dầu, nhiệt độ, mức nhiên liệu)

Đầu ra:

• Đầu ra A & B (nhiên liệu và khởi động): 15A DC tại nguồn cung
• Đầu ra C & D (Volt-free): 8A AC tại 250V AC
• Đầu ra phụ E, F, G, H, I, J: 2A DC tại nguồn cung

Màn hình hiển thị: LCD văn bản 4 dòng có đèn nền, độ phân giải 132x64 pixel

Kết nối:

• USB (cấu hình và cập nhật firmware)
• RS-232, RS-485 (hỗ trợ Modbus RTU)
• Ethernet (tùy chọn, hỗ trợ Modbus TCP/IP qua module DSE890/DSE891)
• CANBUS J1939 (hỗ trợ ECU động cơ điện tử)

Tính năng bảo vệ:

• Bảo vệ quá tải kW, quá áp, thấp áp, quá tần số, thấp tần số
• Cảnh báo áp suất dầu thấp, nhiệt độ nước làm mát cao, mức nhiên liệu thấp
• Ngắt kết nối trên điện áp máy phát
• Trì hoãn ngắt áp suất dầu để bù dầu nguội

Ghi dữ liệu (Data Logging): Lưu trữ 250 sự kiện với dấu thời gian

Nhiệt độ hoạt động: -30°C đến +70°C

Độ ẩm: 95% không ngưng tụ

Cấp độ bảo vệ: IP65 (mặt trước, khi sử dụng miếng đệm)

Chứng nhận chất lượng:

• BS EN 60950 (An toàn điện)
• BS EN 61000-6-2/6-4 (EMC)
• BS EN 60068-2-1/2-2 (Nhiệt độ)
• BS EN 60068-2-6 (Chống rung)
• BS EN 60068-2-30/78 (Chống ẩm)

Thông số này cho thấy DSE7320 MKII là một thiết bị mạnh mẽ, đáp ứng các yêu cầu khắt khe của nhiều ứng dụng.

Bộ điều khiển Deepsea DSE7320 MKII có thể dùng cho máy phát điện nào?

Bộ điều khiển Deepsea DSE7320 MKII là một thiết bị linh hoạt, tương thích với nhiều loại máy phát điện, bao gồm:

• Máy phát điện chạy dầu diesel: DSE7320 MKII hỗ trợ các động cơ diesel phổ biến từ các thương hiệu như Cummins, Perkins, Volvo, Caterpillar, và MTU. Thiết bị có thể giám sát và điều khiển các thông số như áp suất dầu, nhiệt độ nước làm mát, và tốc độ động cơ.
• Máy phát điện chạy khí (Gas): Hỗ trợ các máy phát sử dụng khí tự nhiên hoặc khí sinh học, với khả năng tích hợp ECU qua CANBUS J1939.
• Máy phát điện chạy xăng: Phù hợp với các máy phát nhỏ hơn trong các ứng dụng dân dụng hoặc thương mại quy mô nhỏ.
• Máy phát điện đơn lẻ: DSE7320 MKII được thiết kế tối ưu cho các hệ thống máy phát đơn, với chế độ AMF và ATS để chuyển đổi tải.
• Máy phát điện 3 pha và 1 pha: Hỗ trợ các cấu hình 3 pha 4 dây, 3 pha 3 dây, 2 pha 3 dây, và 1 pha 2 dây, phù hợp với nhiều loại máy phát.
• Máy phát điện có ECU điện tử: Tích hợp với các động cơ sử dụng ECU thông qua giao thức CANBUS J1939, hỗ trợ các tính năng như kiểm soát tốc độ và bảo vệ nâng cao.
• Máy phát điện không có ECU: Hỗ trợ các động cơ cơ học thông qua cảm biến Magnetic Pick-Up (MPU) để đo tốc độ.

DSE7320 MKII có thể được cấu hình để hoạt động với các máy phát có công suất từ vài kVA đến hàng MW, tùy thuộc vào biến dòng và cài đặt. Công Ty TNHH Thương Mại Dịch Vụ Võ Gia cung cấp các phụ kiện như biến dòng và cảm biến để đảm bảo DSE7320 MKII tương thích với máy phát của khách hàng.

Bộ điều khiển Deepsea DSE7320 MKII có thể giám sát từ xa qua Internet không?

Có, Bộ điều khiển Deepsea DSE7320 MKII hỗ trợ giám sát từ xa qua Internet thông qua các module mở rộng như DSE890 hoặc DSE891. Các tính năng giám sát từ xa bao gồm:

• Kết nối Ethernet: Sử dụng module DSE890/DSE891, DSE7320 MKII có thể kết nối với mạng Internet, hỗ trợ giao thức Modbus TCP/IP để gửi dữ liệu đến máy chủ từ xa.
• Phần mềm giám sát: Dữ liệu từ DSE7320 MKII có thể được truy cập qua phần mềm DSE Configuration Suite hoặc các hệ thống SCADA (Supervisory Control and Data Acquisition).
• Giám sát các thông số: Người dùng có thể theo dõi từ xa các thông số như điện áp, dòng điện, tần số, công suất (kW, kVA, kVAr), áp suất dầu, nhiệt độ nước làm mát, và mức nhiên liệu.
• Cảnh báo từ xa: Thiết bị có thể gửi cảnh báo qua SMS (khi sử dụng module GSM) hoặc email (khi kết nối Ethernet) khi phát hiện lỗi như quá tải, áp suất dầu thấp, hoặc mất điện lưới.
• Nhật ký sự kiện: Lưu trữ 250 sự kiện với dấu thời gian, có thể truy xuất từ xa để phân tích hiệu suất hoặc xử lý sự cố.
• Điều khiển từ xa: Cho phép khởi động, dừng, hoặc chuyển đổi chế độ vận hành (AMF, thủ công) thông qua Internet.

Để sử dụng tính năng giám sát từ xa, người dùng cần:

1. Kết nối module DSE890/DSE891 vào cổng RS-485 hoặc Ethernet của DSE7320 MKII.
2. Cấu hình địa chỉ IP và các thông số mạng trong DSE Configuration Suite.
3. Kết nối với phần mềm giám sát hoặc hệ thống SCADA để truy cập dữ liệu.

Công Ty TNHH Thương Mại Dịch Vụ Võ Gia cung cấp các module DSE890/DSE891 và hỗ trợ cài đặt giám sát từ xa, đảm bảo hệ thống hoạt động hiệu quả.

Có giới hạn điện áp và tần số sử dụng Bộ điều khiển Deepsea DSE7320 MKII không?

Có, Bộ điều khiển Deepsea DSE7320 MKII có giới hạn điện áp và tần số cụ thể để đảm bảo hoạt động an toàn và hiệu quả:

Giới hạn điện áp:

• Điện áp máy phát và lưới: 15-415V AC (Pha-Ngõ vào), 26-719V AC (Pha-Pha). Phạm vi này bao phủ hầu hết các máy phát điện công nghiệp và thương mại.
• Nguồn điện DC: Hoạt động trong dải 8-35V DC, chịu được sụt áp xuống 5V trong tối đa 1 phút.
• Bảo vệ quá áp/thấp áp: DSE7320 MKII tự động ngắt kết nối nếu điện áp vượt ngoài ngưỡng an toàn (có thể cấu hình, ví dụ: dưới 170V hoặc trên 300V cho Pha-Ngõ vào).

Giới hạn tần số:

• Phạm vi đo lường: 3.5-75Hz, phù hợp với các máy phát và lưới điện ở cả 50Hz và 60Hz.
• Bảo vệ quá tần số/thấp tần số: Thiết bị sẽ kích hoạt cảnh báo hoặc dừng máy nếu tần số vượt ngoài ngưỡng (ví dụ: dưới 45Hz hoặc trên 55Hz cho hệ thống 50Hz).

Các giới hạn này có thể được tùy chỉnh thông qua phần mềm DSE Configuration Suite, cho phép người dùng điều chỉnh ngưỡng điện áp và tần số phù hợp với ứng dụng cụ thể. Ví dụ, trong các hệ thống công nghiệp nặng, ngưỡng có thể được đặt chặt chẽ hơn để bảo vệ thiết bị nhạy cảm. Võ Gia cung cấp dịch vụ cấu hình để đảm bảo DSE7320 MKII hoạt động tối ưu trong các giới hạn điện áp và tần số.

Bộ điều khiển Deepsea DSE7320 MKII có thể tích hợp với UPS không?

Có, Bộ điều khiển Deepsea DSE7320 MKII có thể tích hợp với hệ thống UPS (Uninterruptible Power Supply) để đảm bảo nguồn điện liên tục trong các ứng dụng quan trọng. Các tính năng hỗ trợ tích hợp với UPS bao gồm:

• Chuyển đổi tải tự động (ATS): DSE7320 MKII điều khiển rơ-le MCB (nguồn lưới) và GCB (máy phát) để chuyển đổi mượt mà giữa lưới, máy phát, và UPS. Khi mất điện lưới, DSE7320 MKII kích hoạt máy phát, trong khi UPS cung cấp nguồn điện tạm thời trong vài giây đến vài phút (tùy công suất UPS).
• Giám sát nguồn điện: DSE7320 MKII theo dõi điện áp và tần số của cả lưới và máy phát, đảm bảo UPS nhận được nguồn điện ổn định khi chuyển đổi.
• Đầu ra rơ-le linh hoạt: Các đầu ra phụ (E, F, G, H, I, J) có thể được cấu hình để gửi tín hiệu điều khiển đến UPS, ví dụ: kích hoạt chế độ dự phòng hoặc báo hiệu trạng thái máy phát.
• Giao tiếp Modbus: Hỗ trợ Modbus RTU (qua RS-232/RS-485) và Modbus TCP/IP (qua Ethernet), cho phép DSE7320 MKII giao tiếp với các hệ thống UPS thông minh để đồng bộ hóa hoạt động.
• Bảo vệ quá tải: DSE7320 MKII giám sát công suất tải (kW, kVA) và kích hoạt cảnh báo nếu tải vượt quá khả năng của UPS hoặc máy phát, bảo vệ hệ thống khỏi hư hỏng.

Để tích hợp với UPS, cần:

1. Kết nối DSE7320 MKII với hệ thống UPS thông qua rơ-le hoặc giao thức Modbus.
2. Cấu hình thời gian chuyển đổi và ngưỡng tải trong DSE Configuration Suite.
3. Đảm bảo UPS có công suất phù hợp với tải và thời gian chuyển đổi của máy phát.

Công Ty TNHH Thương Mại Dịch Vụ Võ Gia cung cấp dịch vụ tư vấn và lắp đặt để tích hợp DSE7320 MKII với các hệ thống UPS, đảm bảo hệ thống hoạt động liền mạch trong các ứng dụng như trung tâm dữ liệu, bệnh viện, hoặc tòa nhà thương mại.

Có thể sử dụng Bộ điều khiển Deepsea DSE7320 MKII trong môi trường công nghiệp nặng không?

Có, Bộ điều khiển Deepsea DSE7320 MKII hoàn toàn phù hợp với môi trường công nghiệp nặng nhờ thiết kế bền bỉ và các tính năng bảo vệ tiên tiến. Các đặc điểm hỗ trợ môi trường khắc nghiệt bao gồm:

• Nhiệt độ hoạt động: -30°C đến +70°C, phù hợp với các nhà máy ở vùng nhiệt đới hoặc lạnh giá.
• Độ ẩm cao: Hoạt động ổn định ở độ ẩm 95% không ngưng tụ, lý tưởng cho các môi trường ẩm ướt như nhà máy chế biến thực phẩm hoặc cảng biển.
• Cấp độ bảo vệ IP65: Mặt trước của DSE7320 MKII đạt chuẩn IP65 (khi sử dụng miếng đệm), chống bụi và nước phun, phù hợp với các khu vực công nghiệp nhiều bụi bẩn.
• Chống rung và sốc: Đáp ứng tiêu chuẩn BS EN 60068-2-6 (chống rung) và BS EN 60068-2-27 (chống sốc), phù hợp với các nhà máy có máy móc hoạt động mạnh.
• Bảo vệ EMC: Đáp ứng BS EN 61000-6-2/6-4, chống nhiễu điện từ trong môi trường công nghiệp có nhiều thiết bị điện tử.
• Vỏ thép mạ kẽm: Bảo vệ linh kiện bên trong khỏi ăn mòn trong các môi trường hóa chất hoặc muối biển.

DSE7320 MKII đã được sử dụng trong các ngành công nghiệp nặng như khai khoáng, dầu khí, sản xuất thép, và xi măng, nơi yêu cầu độ bền và độ tin cậy cao. Võ Gia cung cấp các giải pháp tùy chỉnh để đảm bảo DSE7320 MKII hoạt động ổn định trong các điều kiện khắc nghiệt.

Có cần bảo dưỡng định kỳ Bộ điều khiển Deepsea DSE7320 MKII không?

Có, việc bảo dưỡng định kỳ cho Bộ điều khiển Deepsea DSE7320 MKII là cần thiết để đảm bảo hiệu suất và tuổi thọ lâu dài, đặc biệt trong các ứng dụng công nghiệp hoặc thương mại. Mặc dù thiết bị được thiết kế với độ bền cao, bảo dưỡng định kỳ giúp phát hiện sớm các vấn đề tiềm ẩn. Các bước bảo dưỡng bao gồm:

Kiểm tra kết nối điện:

• Kiểm tra các đầu nối nguồn DC, điện áp, và biến dòng để đảm bảo không bị lỏng hoặc ăn mòn.
• Làm sạch các đầu nối bằng dung dịch thích hợp nếu có dấu hiệu oxi hóa.

Kiểm tra nguồn điện DC:

• Đo điện áp ắc quy (8-35V DC) để đảm bảo nằm trong ngưỡng cho phép.
• Thay ắc quy nếu điện áp giảm dưới 11.5V (cho 12V) hoặc 23V (cho 24V) sau khi sạc.

Kiểm tra cảm biến:

• Kiểm tra các cảm biến áp suất dầu, nhiệt độ nước làm mát, và mức nhiên liệu để đảm bảo hoạt động chính xác.
• Thay cảm biến nếu phát hiện tín hiệu không ổn định.

Kiểm tra màn hình và nút bấm:

• Đảm bảo màn hình LCD và đèn LED hoạt động bình thường, không bị mờ hoặc hỏng.
• Kiểm tra các nút bấm (STOP, AUTO, TEST) để đảm bảo phản hồi tốt.

Cập nhật firmware:

• Kiểm tra phiên bản firmware hiện tại và cập nhật phiên bản mới nhất qua cổng USB, sử dụng DSE Configuration Suite.
• Firmware mới có thể cải thiện hiệu suất và thêm các tính năng bảo vệ.

Kiểm tra môi trường vận hành:

• Đảm bảo DSE7320 MKII được lắp đặt trong môi trường khô ráo, tránh nước hoặc bụi trực tiếp.
• Kiểm tra miếng đệm IP65 để đảm bảo khả năng chống thấm.

Kiểm tra nhật ký sự kiện:

• Xem xét nhật ký 250 sự kiện để phát hiện các lỗi lặp lại hoặc vấn đề tiềm ẩn.
• Xóa nhật ký cũ nếu cần để tối ưu hóa bộ nhớ.

Tần suất bảo dưỡng:

• Hàng tháng: Kiểm tra kết nối, điện áp ắc quy, và màn hình LCD.
• Hàng quý: Kiểm tra cảm biến và cập nhật firmware.
• Hàng năm: Kiểm tra toàn diện hệ thống, bao gồm rơ-le và cổng kết nối.

Công Ty TNHH Thương Mại Dịch Vụ Võ Gia cung cấp dịch vụ bảo dưỡng định kỳ tại TP.HCM, với đội ngũ kỹ thuật viên chuyên nghiệp để đảm bảo DSE7320 MKII hoạt động ổn định trong thời gian dài.

Lợi ích khi sử dụng Bộ điều khiển Deepsea DSE7320 MKII

Sử dụng DSE7320 MKII mang lại nhiều lợi ích vượt trội, bao gồm:

• Tự động hóa toàn diện: Chế độ AMF và ATS đảm bảo chuyển đổi nguồn điện nhanh chóng, không cần can thiệp thủ công.
• Giám sát thông minh: Hỗ trợ giám sát từ xa qua Internet và ghi dữ liệu 250 sự kiện.
• Tích hợp linh hoạt: Tương thích với máy phát diesel, khí, xăng, và hệ thống UPS.
• Độ bền cao: Hoạt động ổn định trong môi trường công nghiệp nặng (-30°C đến +70°C, IP65).
• Dễ dàng nâng cấp: Hỗ trợ cập nhật firmware qua USB, đảm bảo thiết bị luôn hiện đại.

Ứng dụng thực tiễn tại Việt Nam

Tại Việt Nam, DSE7320 MKII được sử dụng trong:

• Công nghiệp: Đảm bảo nguồn điện cho các nhà máy sản xuất, chế biến thực phẩm, và khai khoáng.
• Thương mại: Hỗ trợ hệ thống điện dự phòng cho tòa nhà văn phòng, khách sạn, và trung tâm thương mại.
• Y tế: Cung cấp nguồn điện liên tục cho bệnh viện và phòng khám.
• Trung tâm dữ liệu: Đảm bảo hoạt động không gián đoạn cho các máy chủ CNTT.

Bộ điều khiển Deepsea DSE7320 MKII là giải pháp lý tưởng cho các hệ thống máy phát điện, với khả năng giám sát từ xa, tích hợp UPS, và hoạt động ổn định trong môi trường công nghiệp nặng. Công Ty TNHH Thương Mại Dịch Vụ Võ Gia, với vai trò nhà phân phối chính hãng tại TP.HCM, mang đến sản phẩm chất lượng cao, giá tốt, và dịch vụ hỗ trợ chuyên nghiệp. Nếu bạn đang tìm kiếm một bộ điều khiển đáng tin cậy, DSE7320 MKII là lựa chọn tối ưu.

Công Ty TNHH Thương Mại Dịch Vụ Võ Gia – Nhà phân phối chính hãng tại TP.HCM

Công Ty TNHH Thương Mại Dịch Vụ Võ Gia là nhà phân phối chính hãng các sản phẩm Deepsea, bao gồm DSE7320 MKII, tại TP.HCM. Với kinh nghiệm lâu năm trong lĩnh vực máy phát điện, Võ Gia cam kết:

• Sản phẩm chính hãng: Có đầy đủ chứng từ CO, CQ, đảm bảo xuất xứ từ Vương quốc Anh.
• Bảo hành dài hạn: 12 tháng theo tiêu chuẩn nhà sản xuất, đổi mới 100% nếu lỗi do sản xuất.
• Hỗ trợ kỹ thuật 24/7: Đội ngũ kỹ thuật viên được đào tạo chuyên sâu, hỗ trợ từ lắp đặt, cấu hình đến bảo trì.
• Giá cả cạnh tranh: Nhập khẩu trực tiếp từ Deep Sea Electronics, đảm bảo giá tốt nhất.
• Dịch vụ trọn gói: Cung cấp phụ kiện (biến dòng, cảm biến, module Ethernet), hướng dẫn cài đặt, và bảo dưỡng tại chỗ.
