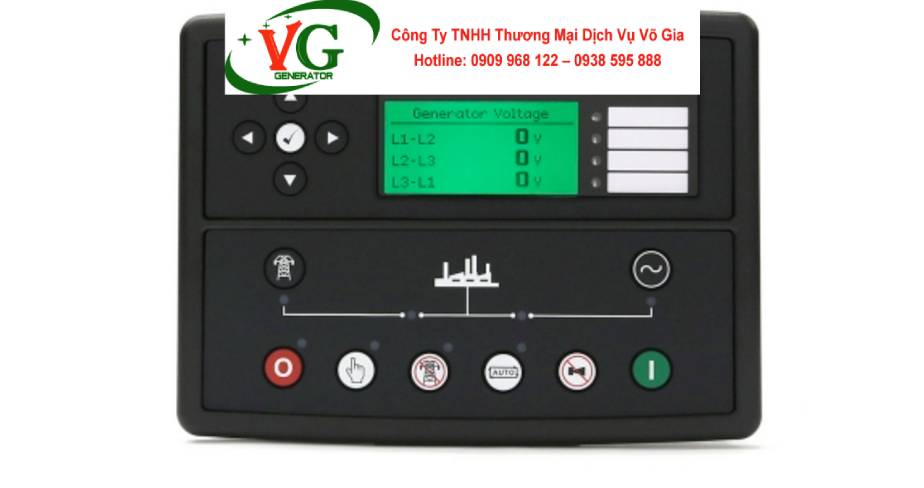

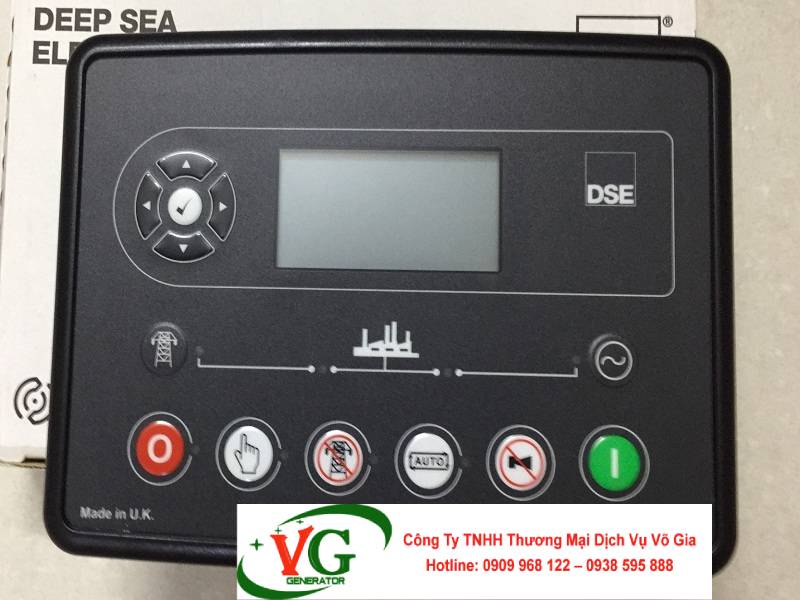

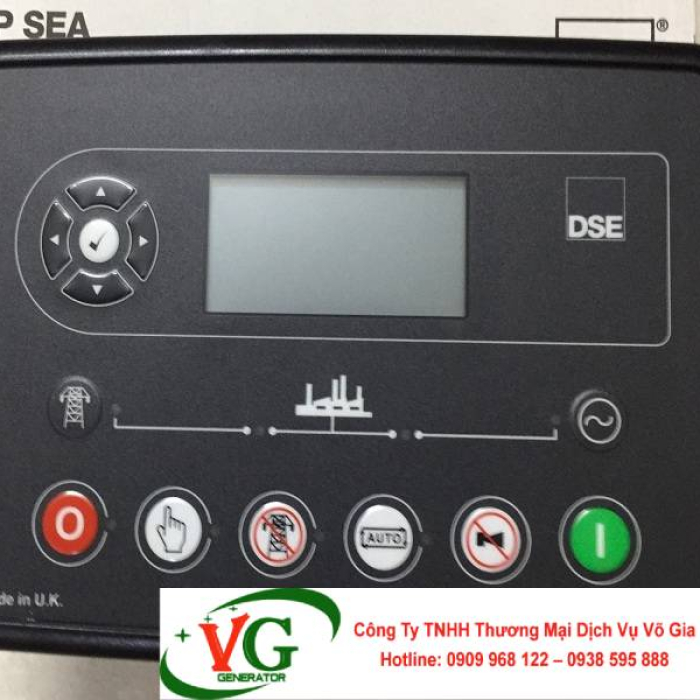

Giới thiệu về Bộ điều khiển Deepsea DSE8610 MKII
bộ điều khiển Deepsea DSE8610 MKII là một mô-đun điều khiển đồng bộ hóa và chia sẻ tải tiên tiến, được sản xuất bởi Deep Sea Electronics (DSE), một thương hiệu uy tín từ Anh Quốc, thành lập năm 1975. Với hơn 40 năm kinh nghiệm trong lĩnh vực điều khiển máy phát điện, DSE đã khẳng định vị thế là nhà cung cấp giải pháp điều khiển hàng đầu thế giới. DSE8610 MKII được thiết kế để xử lý các ứng dụng máy phát điện phức tạp, đặc biệt trong các hệ thống hòa đồng bộ, nơi cần quản lý nhiều tổ máy phát điện hoạt động song song.
Thiết bị này tích hợp các tính năng như đồng bộ hóa toàn diện, chia sẻ tải, giám sát từ xa, và bảo vệ hệ thống, phù hợp với các ứng dụng công nghiệp, thương mại và cơ sở hạ tầng quan trọng. DSE8610 MKII nổi bật với màn hình LCD có đèn nền, hỗ trợ nhiều ngôn ngữ, và các cổng kết nối hiện đại như USB, RS-232, RS-485, và Ethernet. Tại Việt Nam, Công Ty TNHH Thương Mại Dịch Vụ Võ Gia là nhà phân phối chính hãng tại TP.HCM, cung cấp DSE8610 MKII với giá tốt, chứng từ CO, CQ đầy đủ, và dịch vụ hỗ trợ kỹ thuật chuyên nghiệp.
Để khám phá thêm các sản phẩm bộ điều khiển khác, quý khách có thể tham khảo: bộ điều khiển Smartgen, bộ điều khiển ComAp, bộ điều khiển Datakom, bộ điều khiển Deepsea
Bộ điều khiển Deepsea DSE8610 MKII phù hợp với những loại ứng dụng nào?
Bộ điều khiển Deepsea DSE8610 MKII được thiết kế để đáp ứng các ứng dụng máy phát điện phức tạp, đặc biệt trong các hệ thống yêu cầu đồng bộ hóa và chia sẻ tải. Các ứng dụng chính bao gồm:
- Hệ thống hòa đồng bộ nhiều máy phát: DSE8610 MKII có khả năng đồng bộ hóa lên đến 32 tổ máy phát điện, bao gồm cả động cơ điện tử và phi điện tử, lý tưởng cho các nhà máy công nghiệp, trung tâm dữ liệu, hoặc cơ sở hạ tầng lớn.
- Công nghiệp sản xuất: Được sử dụng trong các ngành như dầu khí, khai khoáng, sản xuất thép, hoặc chế biến thực phẩm, nơi cần nguồn điện ổn định với công suất lớn.
- Trung tâm dữ liệu: Đảm bảo nguồn điện liên tục cho các máy chủ và hệ thống CNTT, với khả năng chia sẻ tải và giám sát từ xa.
- Bệnh viện và cơ sở y tế: Cung cấp nguồn điện dự phòng không gián đoạn, với các tính năng bảo vệ và cảnh báo để đảm bảo an toàn.
- Tòa nhà thương mại: Hỗ trợ các trung tâm thương mại, khách sạn, hoặc văn phòng cao tầng, nơi cần hệ thống điện dự phòng phức tạp.
- Hệ thống lưới điện phức tạp: DSE8610 MKII có thể đồng bộ hóa máy phát với lưới điện, đảm bảo chuyển đổi mượt mà và bảo vệ tách nguồn (mains decoupling).
- Ứng dụng hàng hải và viễn thông: Phù hợp với các tàu biển hoặc trạm viễn thông cần điều khiển chính xác và giám sát liên tục.
Với khả năng tích hợp bộ điều khiển AVR, kiểm soát tải cơ bản (kW), và điều khiển kVAr dương/âm, DSE8610 MKII là giải pháp lý tưởng cho các hệ thống đòi hỏi hiệu suất cao và độ tin cậy tối ưu.
Bảng thông số kỹ thuật của Bộ điều khiển Deepsea DSE8610 MKII
Dưới đây là bảng thông số kỹ thuật chi tiết của DSE8610 MKII, dựa trên tài liệu từ nhà sản xuất và các nguồn tham khảo:
Kích thước tổng thể: 245mm x 184mm x 51mm (9.6” x 7.2” x 2.0”)
Kích thước cắt bảng điều khiển: 220mm x 160mm (8.7” x 6.3”)
Độ dày tối đa: 8mm (0.3”)
Trọng lượng: 0.88kg
Nguồn điện: 8-35V DC liên tục, chịu được sụt áp 0V trong 50ms
Tiêu thụ dòng điện:
- Hoạt động tối đa: 460mA tại 12V, 245mA tại 24V
- Chế độ chờ: 375mA tại 12V, 200mA tại 24V
Đầu vào điện áp:
- Phạm vi: 15-415V AC (Pha-Ngõ vào), 25-719V AC (Pha-Pha)
- Tần số: 3.5-75Hz
Đầu vào dòng điện: Biến dòng (CT) 5A, tỷ lệ tùy chỉnh
Đầu vào số: 12 kênh (có thể cấu hình)
Đầu vào analog: 4 kênh (hỗ trợ cảm biến 0-10V, 4-20mA)
Đầu ra:
- Đầu ra A (nhiên liệu): 15A DC tại nguồn cung
- Đầu ra B (khởi động): 15A DC tại nguồn cung
- Đầu ra C & D: 8A AC tại 250V AC (Volt-free)
- Đầu ra phụ E, F, G, H, I, J: 2A DC tại nguồn cung

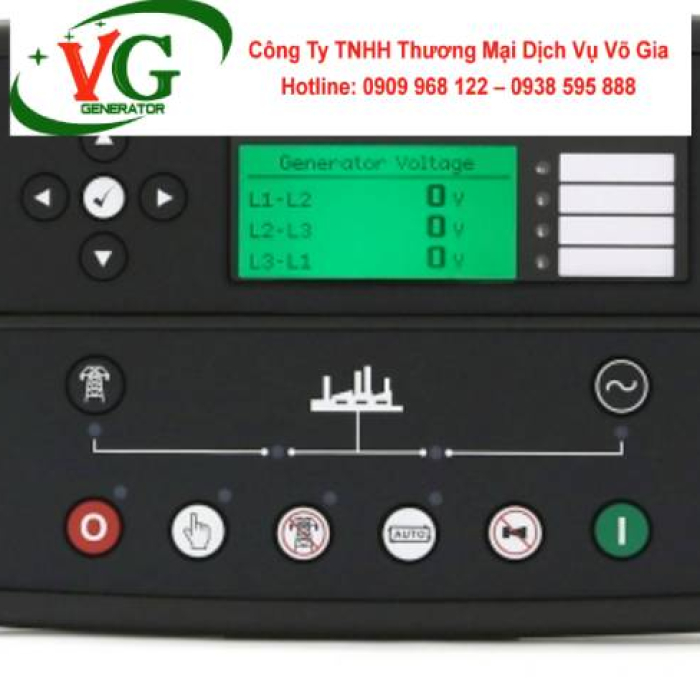

Màn hình hiển thị: LCD văn bản 4 dòng có đèn nền

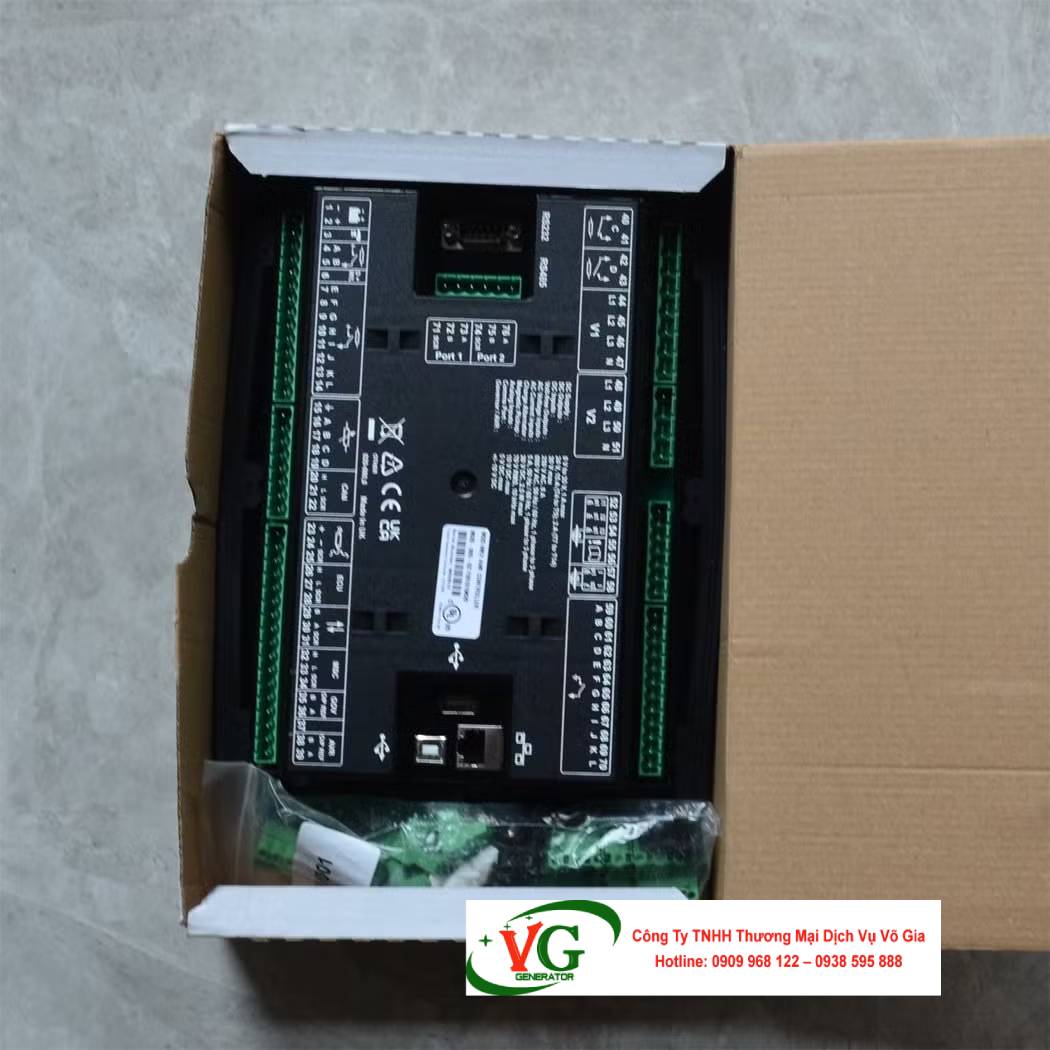

Kết nối:
- USB (cấu hình và cập nhật firmware)
- RS-232, RS-485 (hỗ trợ Modbus RTU)
- Ethernet (tùy chọn, hỗ trợ Modbus TCP/IP)
- CANBUS J1939 (hỗ trợ ECU động cơ điện tử)
Tính năng bảo vệ:
- Bảo vệ quá tải, quá áp, thấp áp, quá tần số, thấp tần số
- Bảo vệ tách nguồn (mains decoupling)
- Cảnh báo áp suất dầu thấp, nhiệt độ cao, mức nhiên liệu thấp
Ghi dữ liệu (Data Logging): Lưu trữ 250 sự kiện với dấu thời gian
Nhiệt độ hoạt động: -30°C đến +70°C
Độ ẩm: 95% không ngưng tụ
Cấp độ bảo vệ: IP65 (mặt trước, khi sử dụng miếng đệm)
Chứng nhận chất lượng:
- BS EN 61000-6-2/6-4 (EMC)
- BS EN 60950 (An toàn điện)
- BS EN 60068-2-1/2-2 (Nhiệt độ)
- BS EN 60068-2-6 (Chống rung)
- BS EN 60068-2-30/78 (Chống ẩm)
DSE8610 MKII là một thiết bị mạnh mẽ, phù hợp với các ứng dụng đòi hỏi độ chính xác và độ bền cao.
Hướng dẫn cài đặt Bộ điều khiển Deepsea DSE8610 MKII trên máy phát điện cơ bản
Việc cài đặt DSE8610 MKII trên máy phát điện yêu cầu tuân theo các bước cơ bản để đảm bảo hoạt động ổn định và an toàn. Dưới đây là hướng dẫn chi tiết:
Chuẩn bị thiết bị và phụ kiện:
- Bộ điều khiển DSE8610 MKII
- Biến dòng (CT) phù hợp với công suất máy phát
- Cáp kết nối (USB, RS-232, RS-485, hoặc Ethernet)
- Cảm biến áp suất dầu, nhiệt độ nước làm mát, và mức nhiên liệu
- Rơ-le MCB/GCB (16A hoặc phù hợp)
- Tủ điện đạt chuẩn IP65
- Nguồn điện DC 8-35V
- Miếng đệm chống thấm (nếu lắp đặt ngoài trời)
Lắp đặt vật lý:
- Cắt lỗ trên tủ điện theo kích thước 220mm x 160mm.
- Gắn DSE8610 MKII vào bảng điều khiển, cố định bằng các kẹp đi kèm.
- Đảm bảo môi trường lắp đặt khô ráo, nhiệt độ từ -30°C đến +70°C.
Kết nối điện:
- Kết nối nguồn điện DC (8-35V) vào các đầu nối nguồn của DSE8610 MKII.
- Kết nối các pha điện áp (L1, L2, L3, N) từ máy phát và lưới điện vào các đầu nối tương ứng.
- Lắp biến dòng (CT) vào pha L1, L2, L3 và kết nối với đầu vào dòng điện của thiết bị.
- Kết nối cảm biến analog (áp suất dầu, nhiệt độ, mức nhiên liệu) vào các đầu vào analog.
- Kết nối rơ-le MCB/GCB vào đầu ra C/D để điều khiển chuyển đổi tải.
Cấu hình ban đầu:
- Sử dụng phần mềm DSE Configuration Suite trên máy tính, kết nối qua cổng USB.
- Tải cấu hình mặc định từ trang web Deep Sea Electronics.
- Cấu hình các thông số như tỷ lệ biến dòng, ngưỡng điện áp/tần số, và thời gian khởi động.
- Kiểm tra chế độ AMF và đồng bộ hóa (nếu sử dụng nhiều máy phát).
Kiểm tra và vận hành thử:
- Kiểm tra tất cả các kết nối trước khi cấp nguồn.
- Bật nguồn và quan sát màn hình LCD để xác nhận trạng thái hoạt động.
- Thử chế độ AMF bằng cách ngắt nguồn điện lưới để kiểm tra phản ứng của máy phát.
- Kiểm tra các cảnh báo và nhật ký sự kiện để đảm bảo không có lỗi.
Hoàn tất cài đặt:
- Ghi lại các thông số cấu hình và lưu vào phần mềm DSE Configuration Suite.
- Đảm bảo tất cả các kết nối được cố định chắc chắn và bảo vệ khỏi ẩm ướt.
Công Ty TNHH Thương Mại Dịch Vụ Võ Gia cung cấp dịch vụ lắp đặt chuyên nghiệp tại TP.HCM, với đội ngũ kỹ thuật viên được đào tạo bài bản để đảm bảo cài đặt chính xác và hiệu quả.
Làm thế nào để kết nối Bộ điều khiển Deepsea DSE8610 MKII với máy tính để lập trình?
Kết nối DSE8610 MKII với máy tính để lập trình là một quá trình đơn giản, sử dụng phần mềm DSE Configuration Suite. Dưới đây là các bước chi tiết:
Chuẩn bị thiết bị:
- Máy tính chạy Windows (Windows 7/8/10/11).
- Phần mềm DSE Configuration Suite
- Cáp USB Type A to Type B (hoặc cáp RS-232/RS-485 nếu sử dụng các cổng này).
- DSE8610 MKII đã được cấp nguồn (8-35V DC).
Cài đặt phần mềm:
- Tải và cài đặt DSE Configuration Suite từ trang web chính thức.
- Đảm bảo máy tính có kết nối internet để tải các bản cập nhật phần mềm (nếu cần).
Kết nối phần cứng:
- Kết nối cáp USB từ máy tính (cổng Type A) đến cổng USB trên DSE8610 MKII (cổng Type B).
- Nếu sử dụng RS-232 hoặc RS-485, kết nối cáp tương ứng từ máy tính đến các cổng tương ứng trên thiết bị (xem sơ đồ đấu dây trong tài liệu DSE8610 MKII).
Mở phần mềm và cấu hình:
Mở DSE Configuration Suite và chọn “Connect to Module”.
Phần mềm sẽ tự động phát hiện DSE8610 MKII qua cổng USB/RS-232/RS-485.
Chọn mô-đun DSE8610 MKII từ danh sách thiết bị.
Cấu hình các thông số như:
- Điện áp/tần số định mức của máy phát và lưới.
- Tỷ lệ biến dòng (CT).
- Ngưỡng cảnh báo (áp suất dầu, nhiệt độ, mức nhiên liệu).
- Cài đặt AMF và đồng bộ hóa (thời gian khởi động, số lần thử khởi động).
Sử dụng trình chỉnh sửa PLC tích hợp để lập trình các chức năng tùy chỉnh (nếu cần).
Lưu và kiểm tra:
- Lưu cấu hình vào thiết bị bằng cách nhấn “Write to Module”.
- Kiểm tra nhật ký sự kiện trên màn hình LCD để đảm bảo không có lỗi.
- Ngắt kết nối cáp và kiểm tra hoạt động của thiết bị trong chế độ thực tế.
Cập nhật firmware (nếu cần):
- Tải firmware mới nhất từ trang web DSE.
- Trong DSE Configuration Suite, chọn “Firmware Update” và làm theo hướng dẫn để nạp firmware.
Võ Gia cung cấp hướng dẫn chi tiết và hỗ trợ kỹ thuật khi kết nối DSE8610 MKII với máy tính, đảm bảo quá trình lập trình diễn ra suôn sẻ.
Bảo dưỡng pin dự phòng cho Bộ điều khiển Deepsea DSE8610 MKII như thế nào?
DSE8610 MKII sử dụng nguồn điện DC 8-35V từ hệ thống máy phát hoặc nguồn ngoài, và không tích hợp pin dự phòng bên trong. Tuy nhiên, trong nhiều hệ thống, người dùng có thể sử dụng pin dự phòng (thường là ắc quy 12V hoặc 24V) để cấp nguồn cho DSE8610 MKII trong trường hợp mất nguồn chính. Việc bảo dưỡng pin dự phòng đảm bảo thiết bị hoạt động ổn định. Dưới đây là hướng dẫn bảo dưỡng:
Kiểm tra định kỳ:
- Kiểm tra điện áp ắc quy hàng tháng (12.6-12.8V cho ắc quy 12V, 25.2-25.6V cho ắc quy 24V khi đầy).
- Sử dụng đồng hồ vạn năng để đo điện áp và đảm bảo ắc quy không bị xả quá mức (dưới 11.5V cho 12V hoặc 23V cho 24V).
Sạc ắc quy:
- Sử dụng bộ sạc ắc quy tự động (charge fail/excitation range 0-35V) để duy trì điện áp ổn định.
- Đảm bảo sạc ắc quy ở môi trường khô ráo, nhiệt độ từ 0°C đến 45°C.
Kiểm tra kết nối:
- Kiểm tra các đầu nối ắc quy (cực dương, cực âm) để đảm bảo không bị lỏng hoặc ăn mòn.
- Làm sạch các đầu nối bằng dung dịch baking soda nếu có dấu hiệu ăn mòn.
Thay thế định kỳ:
- Ắc quy chì-axit có tuổi thọ trung bình 3-5 năm, tùy thuộc vào tần suất sử dụng.
- Thay ắc quy nếu điện áp giảm dưới mức định mức hoặc không giữ được điện sau khi sạc.
Lưu trữ ắc quy:
- Nếu không sử dụng trong thời gian dài, lưu trữ ắc quy ở nơi khô ráo, nhiệt độ 15-25°C.
- Sạc đầy ắc quy trước khi lưu trữ và kiểm tra điện áp mỗi 3 tháng.
Kiểm tra tích hợp với DSE8610 MKII:
- Đảm bảo ắc quy được kết nối đúng với đầu vào nguồn của DSE8610 MKII.
- Kiểm tra cảnh báo “Charge Fail” trên màn hình LCD để phát hiện các vấn đề liên quan đến nguồn điện.
Công Ty TNHH Thương Mại Dịch Vụ Võ Gia cung cấp dịch vụ kiểm tra và bảo dưỡng ắc quy dự phòng, đảm bảo hệ thống máy phát điện hoạt động liên tục và hiệu quả.
Công Ty TNHH Thương Mại Dịch Vụ Võ Gia – Nhà phân phối chính hãng tại TP.HCM
Công Ty TNHH Thương Mại Dịch Vụ Võ Gia là nhà phân phối chính hãng các sản phẩm Deepsea, bao gồm DSE8610 MKII, tại TP.HCM. Với kinh nghiệm lâu năm trong lĩnh vực máy phát điện, Võ Gia cam kết:
- Sản phẩm chính hãng: Có đầy đủ chứng từ CO, CQ, đảm bảo xuất xứ từ Anh Quốc.
- Bảo hành dài hạn: 12 tháng theo tiêu chuẩn nhà sản xuất, đổi mới 100% nếu lỗi do sản xuất.
- Hỗ trợ kỹ thuật 24/7: Đội ngũ kỹ thuật viên được đào tạo chuyên sâu, hỗ trợ từ cài đặt, lập trình đến bảo trì.
- Giá cả cạnh tranh: Nhập khẩu trực tiếp từ Deep Sea Electronics, đảm bảo giá tốt nhất.
- Dịch vụ trọn gói: Cung cấp phụ kiện, hướng dẫn cài đặt, và bảo dưỡng tại chỗ.
Lợi ích khi sử dụng Bộ điều khiển Deepsea DSE8610 MKII
Sử dụng DSE8610 MKII mang lại nhiều lợi ích vượt trội, bao gồm:
- Đồng bộ hóa toàn diện: Hỗ trợ lên đến 32 máy phát, phù hợp với các hệ thống phức tạp.
- Giám sát thông minh: Màn hình LCD và ghi dữ liệu 250 sự kiện giúp quản lý hiệu quả.
- Tích hợp công nghệ 4.0: Hỗ trợ kết nối Ethernet, Modbus, và CANBUS J1939.
- Bảo vệ toàn diện: Các tính năng bảo vệ quá tải, tách nguồn, và cảnh báo lỗi.
- Dễ dàng cấu hình: Sử dụng phần mềm DSE Configuration Suite và trình chỉnh sửa PLC.
Ứng dụng thực tiễn tại Việt Nam
Tại Việt Nam, DSE8610 MKII được sử dụng trong:
- Công nghiệp: Đảm bảo nguồn điện cho các nhà máy sản xuất, chế biến, và khai khoáng.
- Thương mại: Hỗ trợ hệ thống điện dự phòng cho tòa nhà, khách sạn, và trung tâm thương mại.
- Y tế: Cung cấp nguồn điện liên tục cho bệnh viện và phòng khám.
- Trung tâm dữ liệu: Đảm bảo hoạt động không gián đoạn cho các máy chủ CNTT.
Bộ điều khiển Deepsea DSE8610 MKII là giải pháp lý tưởng cho các hệ thống máy phát điện phức tạp, với khả năng đồng bộ hóa, chia sẻ tải, và giám sát thông minh. Công Ty TNHH Thương Mại Dịch Vụ Võ Gia, với vai trò nhà phân phối chính hãng tại TP.HCM, mang đến sản phẩm chất lượng cao, giá tốt, và dịch vụ hỗ trợ chuyên nghiệp. Nếu bạn đang tìm kiếm một bộ điều khiển đáng tin cậy, DSE8610 MKII là lựa chọn tối ưu.
