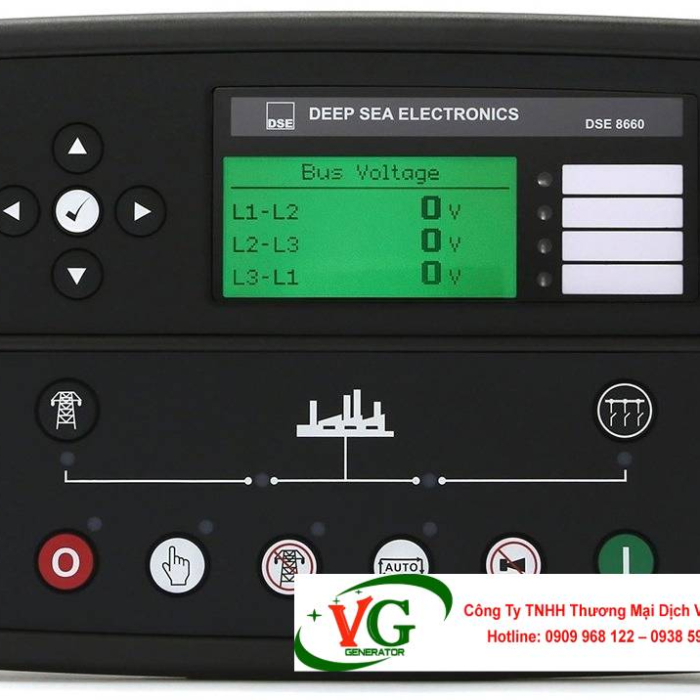

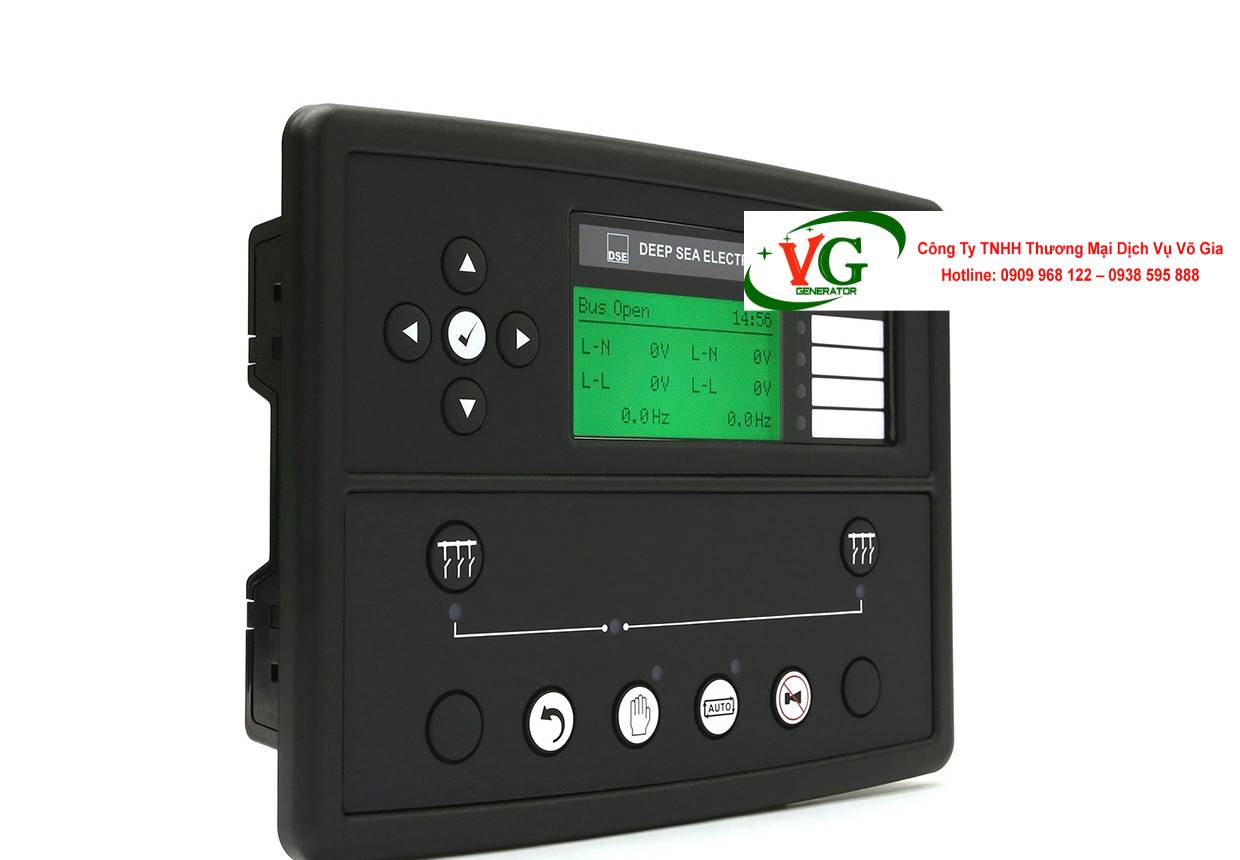

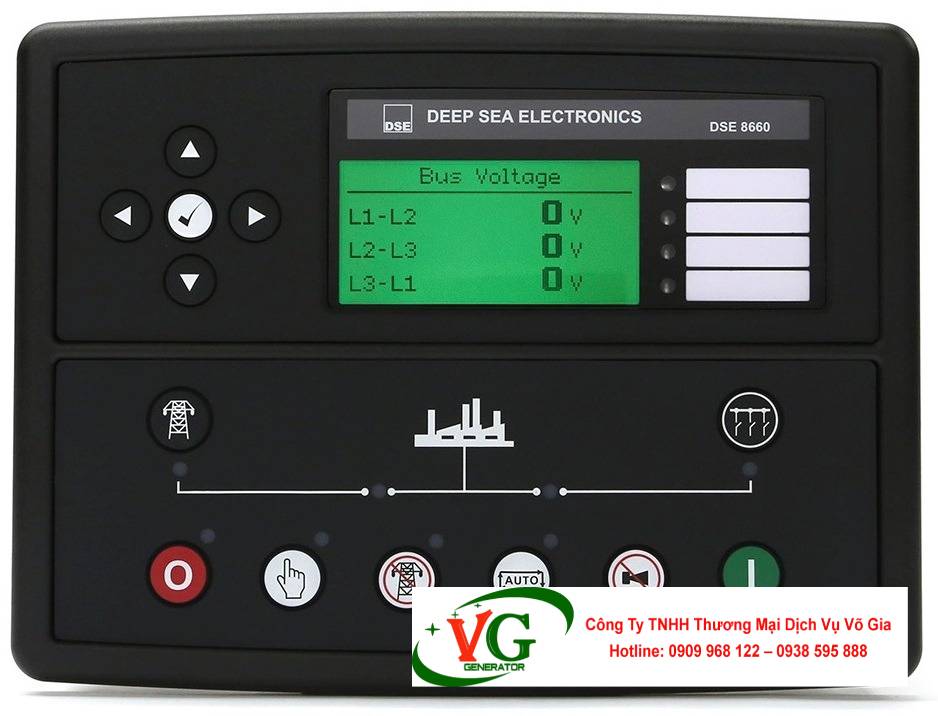

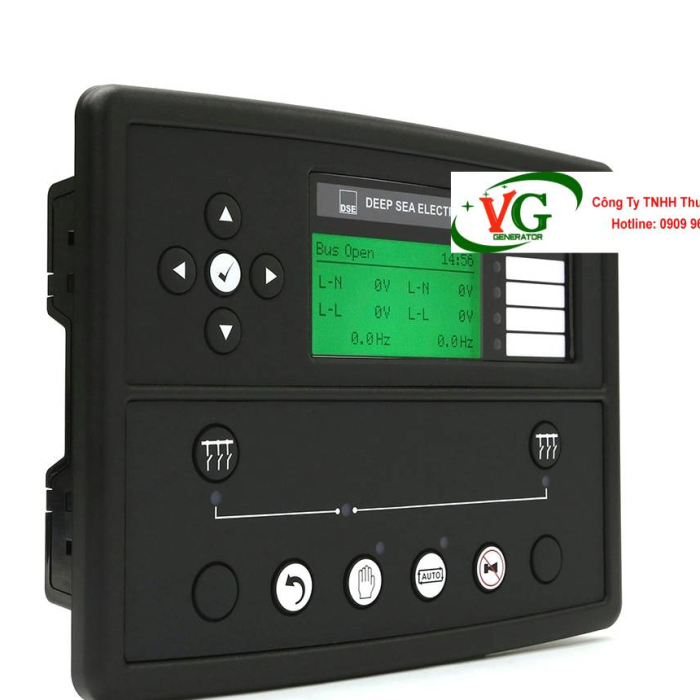

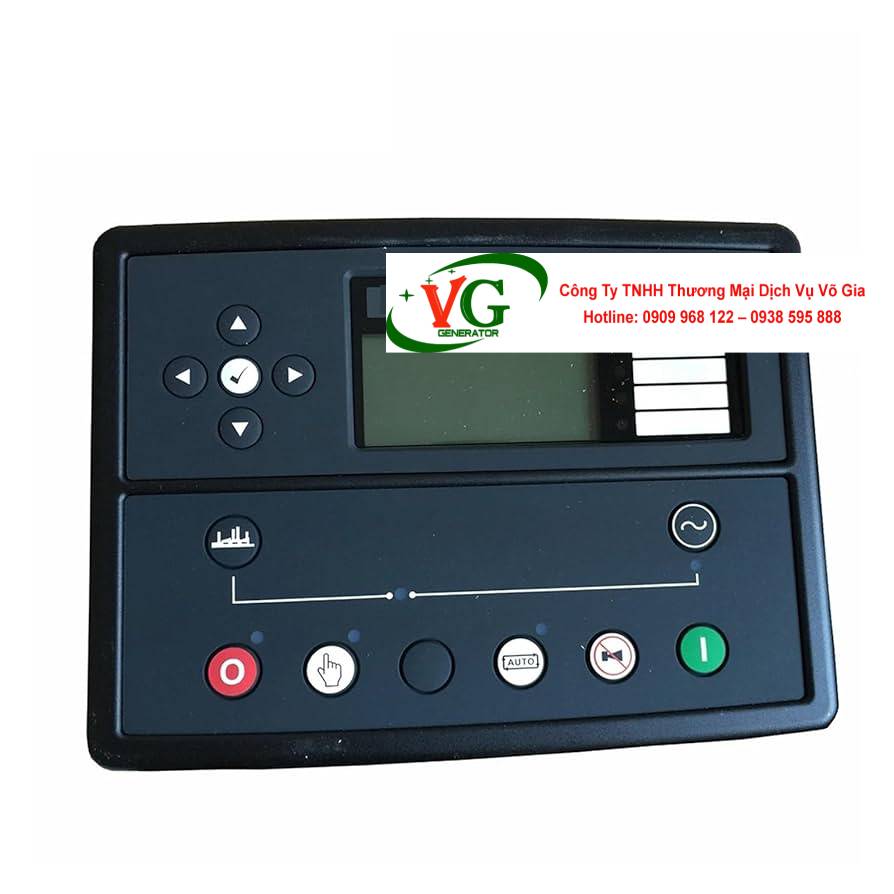

Bộ điều khiển Deepsea DSE8660 MKII

Giới thiệu về Bộ điều khiển Deepsea DSE8660 MKII

bộ điều khiển Deepsea DSE8660 MKII là một thiết bị điều khiển và giám sát tiên tiến thuộc dòng Auto Mains (Utility) Failure Control Module của Deep Sea Electronics (DSE), một thương hiệu uy tín từ Vương quốc Anh, thành lập năm 1975. Với hơn 40 năm kinh nghiệm, DSE đã trở thành nhà cung cấp hàng đầu các giải pháp điều khiển máy phát điện, được tin dùng tại hơn 150 quốc gia. DSE8660 MKII được thiết kế đặc biệt để đáp ứng các ứng dụng đồng bộ hóa (synchronizing) và chia sẻ tải (load sharing) cho nhiều máy phát hoạt động song song hoặc kết nối với lưới điện, mang lại hiệu suất cao và độ tin cậy vượt trội.

Thiết bị này tích hợp các tính năng thông minh như giám sát từ xa, chuyển đổi nguồn tự động (ATS), và bảo vệ hệ thống toàn diện, phù hợp với các ứng dụng công nghiệp, thương mại, và cơ sở hạ tầng quan trọng như trung tâm dữ liệu, bệnh viện, hoặc nhà máy sản xuất. Với màn hình LCD văn bản rõ ràng, các cổng kết nối hiện đại (USB, RS-232, RS-485, Ethernet), và thiết kế nhỏ gọn (245mm x 184mm x 51mm, trọng lượng 0.86kg), DSE8660 MKII mang lại sự linh hoạt và dễ dàng sử dụng. Tại Việt Nam, Công Ty TNHH Thương Mại Dịch Vụ Võ Gia là nhà phân phối chính hãng tại TP.HCM, cung cấp DSE8660 MKII với giá cạnh tranh, chứng nhận CO, CQ đầy đủ, và dịch vụ hỗ trợ kỹ thuật chuyên nghiệp.

Để khám phá thêm các sản phẩm bộ điều khiển khác, quý khách có thể tham khảo: bộ điều khiển Smartgen, bộ điều khiển ComAp, bộ điều khiển Datakom, bộ điều khiển Deepsea

Các tính năng nổi bật của Bộ điều khiển Deepsea DSE8660 MKII

DSE8660 MKII là một giải pháp toàn diện cho các hệ thống máy phát điện phức tạp, với các tính năng nổi bật sau:

• Đồng bộ hóa và chia sẻ tải: Hỗ trợ đồng bộ hóa lên đến 32 tổ máy phát hoặc với lưới điện, đảm bảo phân phối tải đều và tối ưu hóa hiệu suất.
• Chuyển đổi nguồn tự động (ATS): Tự động chuyển đổi giữa nguồn điện lưới và máy phát khi phát hiện sự cố, đảm bảo nguồn điện liên tục.
• Giám sát từ xa: Hỗ trợ kết nối Ethernet (qua module DSE890/DSE891) và giao thức Modbus TCP/IP, cho phép giám sát và điều khiển từ xa qua Internet.
• Màn hình LCD thông minh: Màn hình LCD văn bản 4 dòng có đèn nền, hiển thị các thông số như điện áp, tần số, công suất, áp suất dầu, và nhiệt độ.
• Bảo vệ toàn diện: Cung cấp các tính năng bảo vệ như quá tải, quá áp, thấp áp, quá tần số, thấp tần số, và tách nguồn (mains decoupling).
• Ghi dữ liệu (Data Logging): Lưu trữ 250 sự kiện với dấu thời gian, hỗ trợ phân tích hiệu suất và xử lý sự cố.
• Kết nối linh hoạt: Hỗ trợ USB, RS-232, RS-485, Ethernet, và CANBUS J1939 để tích hợp với động cơ điện tử và hệ thống SCADA.
• Thiết kế bền bỉ: Đạt chuẩn IP65 (mặt trước, khi sử dụng miếng đệm), hoạt động ổn định trong môi trường khắc nghiệt từ -30°C đến +70°C.

Ứng dụng của Bộ điều khiển Deepsea DSE8660 MKII

DSE8660 MKII được thiết kế để đáp ứng các ứng dụng phức tạp, bao gồm:

• Hệ thống đồng bộ hóa nhiều máy phát: Quản lý các tổ máy phát hoạt động song song, phù hợp với các nhà máy công nghiệp, trung tâm dữ liệu, hoặc cơ sở hạ tầng lớn.
• Đồng bộ hóa với lưới điện: Đảm bảo chuyển đổi mượt mà giữa máy phát và lưới điện, lý tưởng cho các ứng dụng yêu cầu nguồn điện liên tục.
• Công nghiệp nặng: Sử dụng trong các ngành như dầu khí, khai khoáng, sản xuất thép, và xi măng, nơi cần độ bền và độ tin cậy cao.
• Thương mại: Hỗ trợ hệ thống điện dự phòng cho tòa nhà văn phòng, khách sạn, và trung tâm thương mại.
• Y tế: Cung cấp nguồn điện không gián đoạn cho bệnh viện, phòng khám, và các cơ sở y tế quan trọng.
• Trung tâm dữ liệu: Đảm bảo hoạt động liên tục cho các máy chủ và hệ thống CNTT, với khả năng giám sát từ xa và chuyển đổi nguồn nhanh chóng.
• Hàng hải và viễn thông: Phù hợp với các tàu biển hoặc trạm viễn thông cần điều khiển chính xác và giám sát liên tục.

Bảng thông số kỹ thuật của Bộ điều khiển Deepsea DSE8660 MKII

Dưới đây là bảng thông số kỹ thuật chi tiết của DSE8660 MKII, dựa trên tài liệu từ nhà sản xuất:

Kích thước tổng thể: 245mm x 184mm x 51mm (9.6” x 7.2” x 2.0”)

Kích thước cắt bảng điều khiển: 220mm x 160mm (8.7” x 6.3”)

Độ dày tối đa: 8mm (0.3”)

Trọng lượng: 0.86kg

Nguồn điện:

• Điện áp hoạt động liên tục: 8-35V DC (chịu sụt áp 5V trong 1 phút)
• Dòng hoạt động tối đa: 340mA tại 12V, 160mA tại 24V
• Dòng chờ tối đa: 160mA tại 12V, 80mA tại 24V

Đầu vào điện áp:

• Phạm vi: 15-333V AC (Pha-Ngõ vào), 26-576V AC (Pha-Pha)
• Tần số: 3.5-75Hz
• Độ chính xác: ±1%

Đầu vào dòng điện: Biến dòng (CT) 5A, tỷ lệ tùy chỉnh (ví dụ: 100/5A, 200/5A)

Đầu vào số: 12 kênh (có thể cấu hình)

Đầu vào analog: 4 kênh (hỗ trợ cảm biến 0-10V, 4-20mA cho áp suất dầu, nhiệt độ, mức nhiên liệu)

Đầu ra:

• Đầu ra A & B (nhiên liệu và khởi động): 15A DC tại nguồn cung
• Đầu ra C & D (Volt-free): 8A AC tại 250V AC
• Đầu ra phụ E, F, G, H: 2A DC tại nguồn cung

Màn hình hiển thị: LCD văn bản 4 dòng có đèn nền, độ phân giải 132x64 pixel

Kết nối:

• USB (cấu hình và cập nhật firmware)
• RS-232, RS-485 (hỗ trợ Modbus RTU)
• Ethernet (tùy chọn, hỗ trợ Modbus TCP/IP qua module DSE890/DSE891)
• CANBUS J1939 (hỗ trợ ECU động cơ điện tử)

Tính năng bảo vệ:

• Bảo vệ quá tải kW, quá áp, thấp áp, quá tần số, thấp tần số
• Cảnh báo áp suất dầu thấp, nhiệt độ nước làm mát cao, mức nhiên liệu thấp
• Bảo vệ tách nguồn (mains decoupling)

Ghi dữ liệu (Data Logging): Lưu trữ 250 sự kiện với dấu thời gian

Nhiệt độ hoạt động: -30°C đến +70°C

Độ ẩm: 95% không ngưng tụ

Cấp độ bảo vệ: IP65 (mặt trước, khi sử dụng miếng đệm)

Chứng nhận chất lượng:

• BS EN 60950 (An toàn điện)
• BS EN 61000-6-2/6-4 (EMC)
• BS EN 60068-2-1/2-2 (Nhiệt độ)
• BS EN 60068-2-6 (Chống rung)
• BS EN 60068-2-30/78 (Chống ẩm)

Bộ điều khiển Deepsea DSE8660 MKII có thể dùng cho máy phát điện nào?

DSE8660 MKII là một thiết bị linh hoạt, tương thích với nhiều loại máy phát điện, đặc biệt trong các hệ thống yêu cầu đồng bộ hóa và chia sẻ tải. Các loại máy phát phù hợp bao gồm:

• Máy phát điện chạy dầu diesel: Hỗ trợ các thương hiệu như Cummins, Perkins, Volvo, Caterpillar, và MTU, với khả năng tích hợp ECU qua CANBUS J1939 hoặc cảm biến MPU cho động cơ không điện tử.
• Máy phát điện chạy khí: Phù hợp với các hệ thống sử dụng khí tự nhiên hoặc khí sinh học, thường được sử dụng trong các nhà máy tái chế năng lượng.
• Máy phát điện chạy xăng: Dùng cho các máy phát nhỏ hơn trong các ứng dụng thương mại hoặc dân dụng.
• Máy phát điện 3 pha và 1 pha: Hỗ trợ các cấu hình 3 pha 4 dây, 3 pha 3 dây, 2 pha 3 dây, và 1 pha 2 dây, với điện áp từ 15-333V AC (Pha-Ngõ vào).
• Hệ thống nhiều máy phát: DSE8660 MKII có khả năng đồng bộ hóa và chia sẻ tải với tối đa 32 tổ máy, lý tưởng cho các ứng dụng công suất lớn.
• Máy phát kết hợp với lưới điện: Hỗ trợ đồng bộ hóa với lưới điện, đảm bảo chuyển đổi mượt mà và bảo vệ tách nguồn.

DSE8660 MKII phù hợp với các máy phát có công suất từ vài kVA đến hàng MW, tùy thuộc vào cấu hình biến dòng và cài đặt. Công Ty TNHH Thương Mại Dịch Vụ Võ Gia cung cấp các phụ kiện như biến dòng, cảm biến, và rơ-le để đảm bảo thiết bị hoạt động tối ưu với mọi loại máy phát.

Cách thức vận hành và giám sát của DSE8660 MKII

DSE8660 MKII hoạt động với các chế độ vận hành linh hoạt, bao gồm:

• Chế độ AMF (Auto Mains Failure): Tự động khởi động máy phát khi mất điện lưới, chuyển đổi tải nhanh chóng (thường dưới 10 giây), và khôi phục nguồn lưới khi ổn định.
• Chế độ đồng bộ hóa: Đồng bộ hóa tần số, điện áp, và pha giữa các máy phát hoặc với lưới điện, đảm bảo phân phối tải đều.
• Chế độ thủ công: Cho phép người dùng vận hành máy phát thông qua các nút bấm trên bảng điều khiển (START, STOP, TEST).
• Giám sát từ xa: Sử dụng module DSE890/DSE891 để kết nối Ethernet, cho phép theo dõi và điều khiển qua Internet hoặc hệ thống SCADA.

Màn hình LCD hiển thị các thông số như:

• Điện áp (V AC, Pha-Ngõ vào và Pha-Pha)
• Dòng điện (A, qua biến dòng)
• Tần số (Hz)
• Công suất (kW, kVA, kVAr)
• Hệ số công suất (cos φ)
• Áp suất dầu, nhiệt độ nước làm mát, mức nhiên liệu
• Tốc độ động cơ (RPM)
• Nhật ký sự kiện (250 sự kiện)

Lợi ích của việc sử dụng DSE8660 MKII

Sử dụng DSE8660 MKII mang lại nhiều lợi ích vượt trội, bao gồm:

• Hiệu suất cao: Đồng bộ hóa và chia sẻ tải đảm bảo tối ưu hóa công suất và tiết kiệm nhiên liệu.
• Độ tin cậy: Thiết kế bền bỉ, đạt chuẩn IP65, hoạt động ổn định trong môi trường khắc nghiệt.
• Giám sát thông minh: Hỗ trợ giám sát từ xa và ghi dữ liệu, giúp quản lý hiệu quả và xử lý sự cố nhanh chóng.
• Tích hợp linh hoạt: Tương thích với nhiều loại máy phát và hệ thống UPS, phù hợp với các ứng dụng đa dạng.
• Dễ sử dụng: Giao diện LCD thân thiện và phần mềm DSE Configuration Suite giúp cấu hình đơn giản.

Hướng dẫn cài đặt và cấu hình DSE8660 MKII

Để cài đặt và cấu hình DSE8660 MKII, cần thực hiện các bước sau:

Chuẩn bị:

• Bộ điều khiển DSE8660 MKII, biến dòng (CT), cảm biến (áp suất dầu, nhiệt độ, mức nhiên liệu), rơ-le MCB/GCB, cáp USB/RS-232/RS-485/Ethernet, và nguồn điện DC 8-35V.
• Tủ điện đạt chuẩn IP65 để bảo vệ thiết bị.

Lắp đặt vật lý:

• Cắt lỗ trên tủ điện theo kích thước 220mm x 160mm.
• Gắn DSE8660 MKII vào bảng điều khiển, cố định bằng kẹp đi kèm.
• Đảm bảo môi trường khô ráo, nhiệt độ từ -30°C đến +70°C.

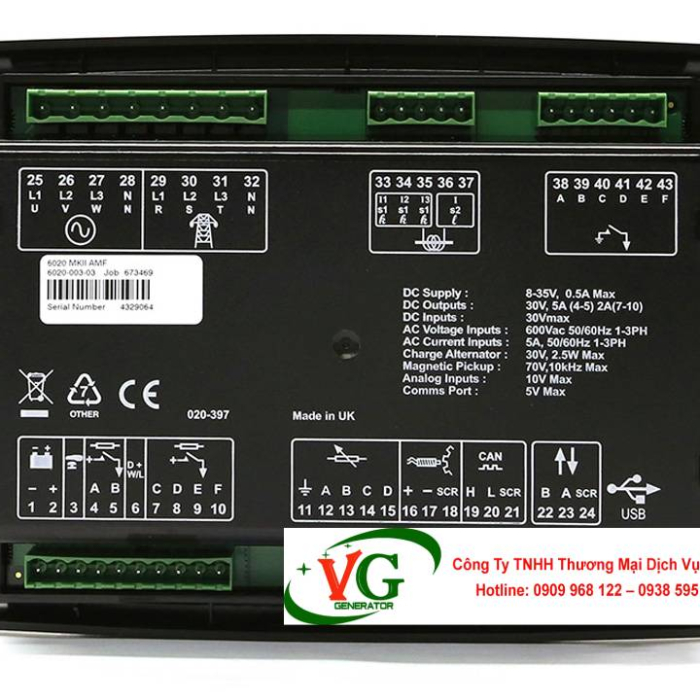

Kết nối điện:

• Kết nối nguồn DC (8-35V) vào các đầu nối nguồn.
• Kết nối các pha điện áp (L1, L2, L3, N) từ máy phát và lưới điện.
• Lắp biến dòng (CT) vào các pha và kết nối với đầu vào dòng điện.
• Kết nối cảm biến analog và rơ-le MCB/GCB.

Cấu hình:

• Sử dụng phần mềm DSE Configuration Suite, kết nối qua cổng USB.
• Tải cấu hình mặc định từ www.deepseaelectronics.com.
• Cấu hình thông số như tỷ lệ biến dòng, ngưỡng điện áp/tần số, thời gian khởi động, và chế độ đồng bộ hóa.

Kiểm tra và vận hành thử:

• Kiểm tra tất cả kết nối trước khi cấp nguồn.
• Bật nguồn và quan sát màn hình LCD để xác nhận trạng thái.
• Thử chế độ AMF và đồng bộ hóa để đảm bảo hoạt động ổn định.

Công Ty TNHH Thương Mại Dịch Vụ Võ Gia cung cấp dịch vụ lắp đặt và cấu hình chuyên nghiệp, đảm bảo DSE8660 MKII hoạt động tối ưu.

Bảo dưỡng và sửa chữa DSE8660 MKII

Để đảm bảo tuổi thọ và hiệu suất của DSE8660 MKII, cần thực hiện bảo dưỡng định kỳ:

Kiểm tra hàng tháng:

• Kiểm tra kết nối nguồn, cảm biến, và rơ-le để đảm bảo không bị lỏng hoặc ăn mòn.
• Đo điện áp ắc quy (8-35V DC) để tránh sụt áp.

Kiểm tra hàng quý:

• Kiểm tra cảm biến (áp suất dầu, nhiệt độ, mức nhiên liệu) và màn hình LCD.
• Xem nhật ký sự kiện để phát hiện lỗi tiềm ẩn.

Kiểm tra hàng năm:

• Cập nhật firmware qua cổng USB, sử dụng DSE Configuration Suite.
• Kiểm tra toàn diện hệ thống, bao gồm cổng kết nối và miếng đệm IP65.

Nếu thiết bị gặp lỗi (ví dụ: màn hình không hiển thị, lỗi kết nối, hoặc lỗi rơ-le), các lỗi phần mềm có thể được khắc phục bằng cách cập nhật firmware, trong khi lỗi phần cứng nhỏ (như cảm biến hoặc đầu nối) có thể được sửa chữa. Các lỗi nghiêm trọng (như hỏng bo mạch) có thể yêu cầu thay thế linh kiện chính hãng. Võ Gia cung cấp dịch vụ sửa chữa và thay thế linh kiện, với bảo hành 12 tháng theo tiêu chuẩn DSE.

Bộ điều khiển Deepsea DSE8660 MKII là giải pháp lý tưởng cho các hệ thống máy phát điện phức tạp, với khả năng đồng bộ hóa, chia sẻ tải, và giám sát từ xa. Công Ty TNHH Thương Mại Dịch Vụ Võ Gia, với vai trò nhà phân phối chính hãng tại TP.HCM, mang đến sản phẩm chất lượng cao, giá tốt, và dịch vụ hỗ trợ chuyên nghiệp. Nếu bạn đang tìm kiếm một bộ điều khiển đáng tin cậy cho hệ thống máy phát điện, DSE8660 MKII là lựa chọn tối ưu.
