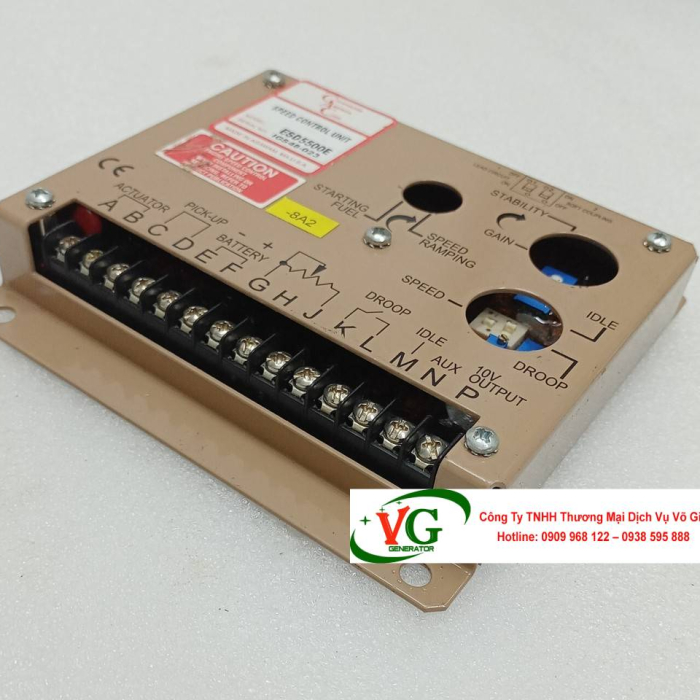

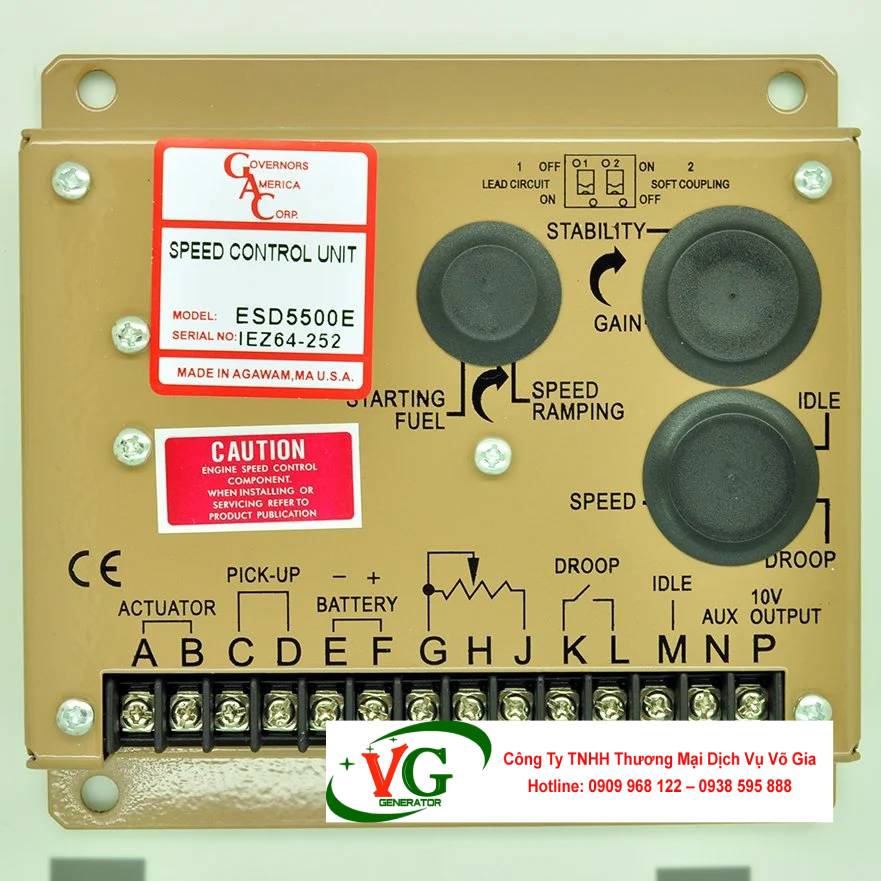

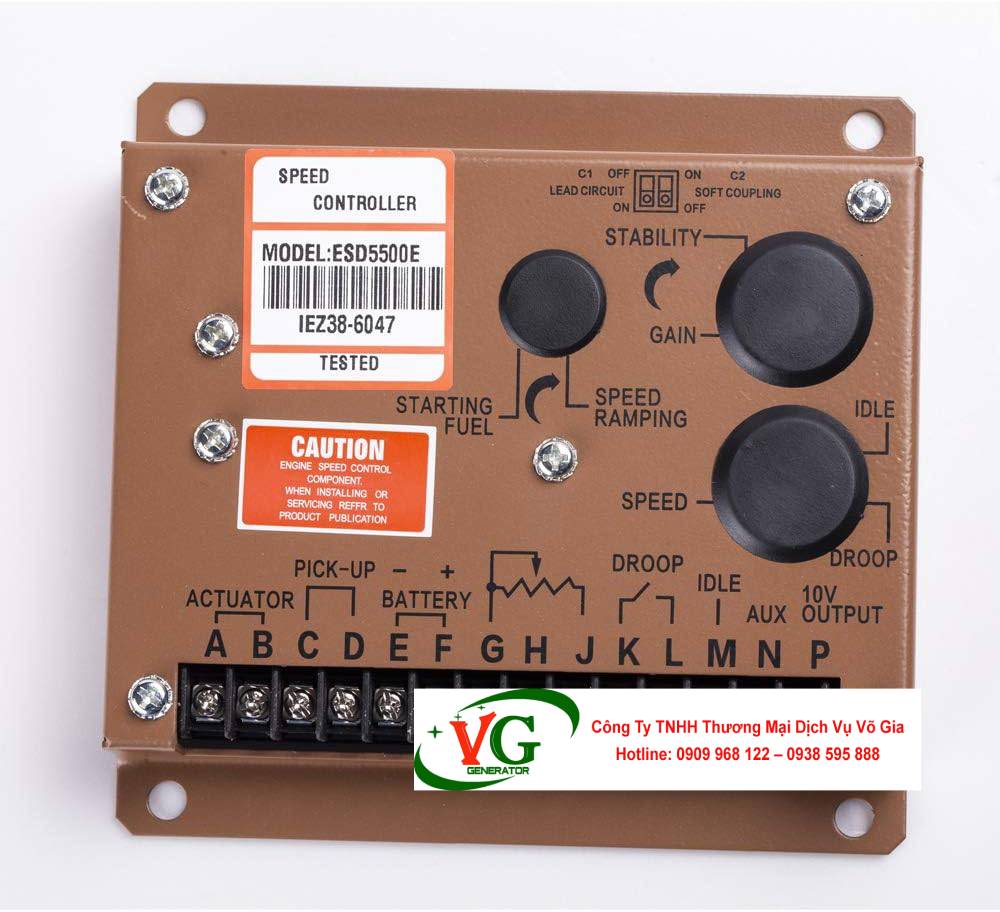

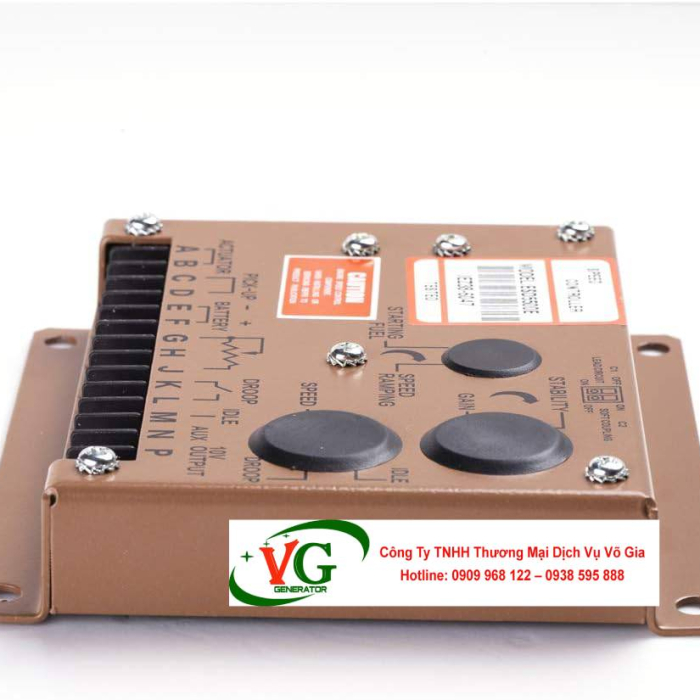

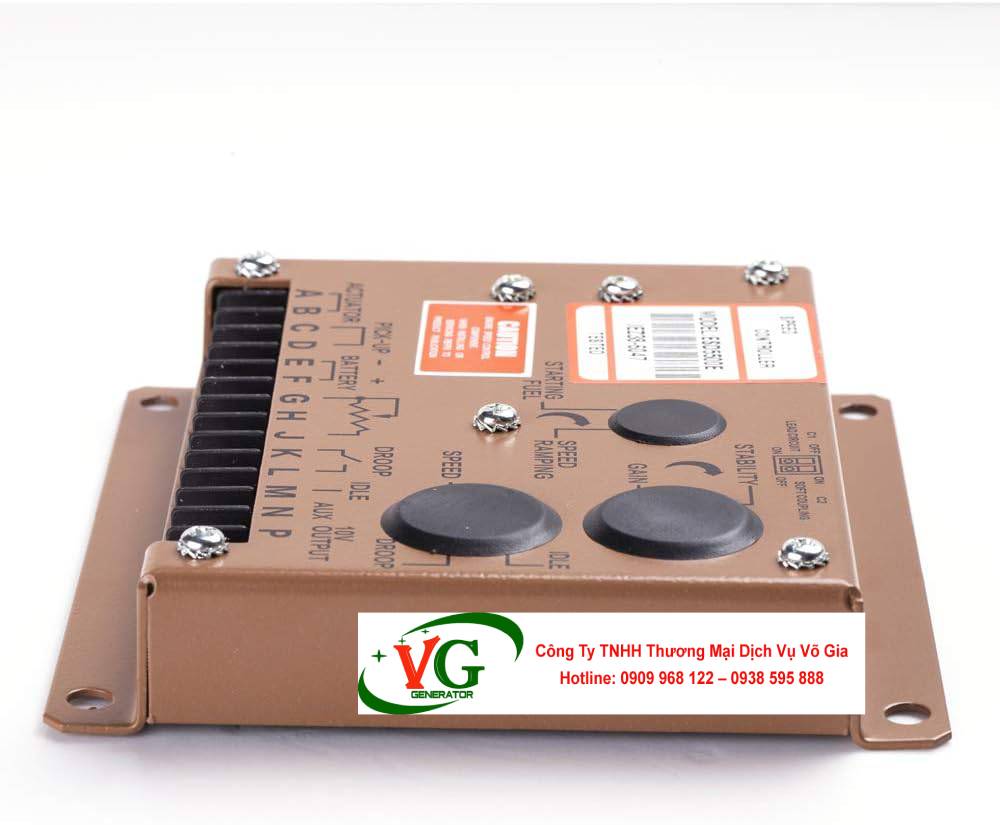

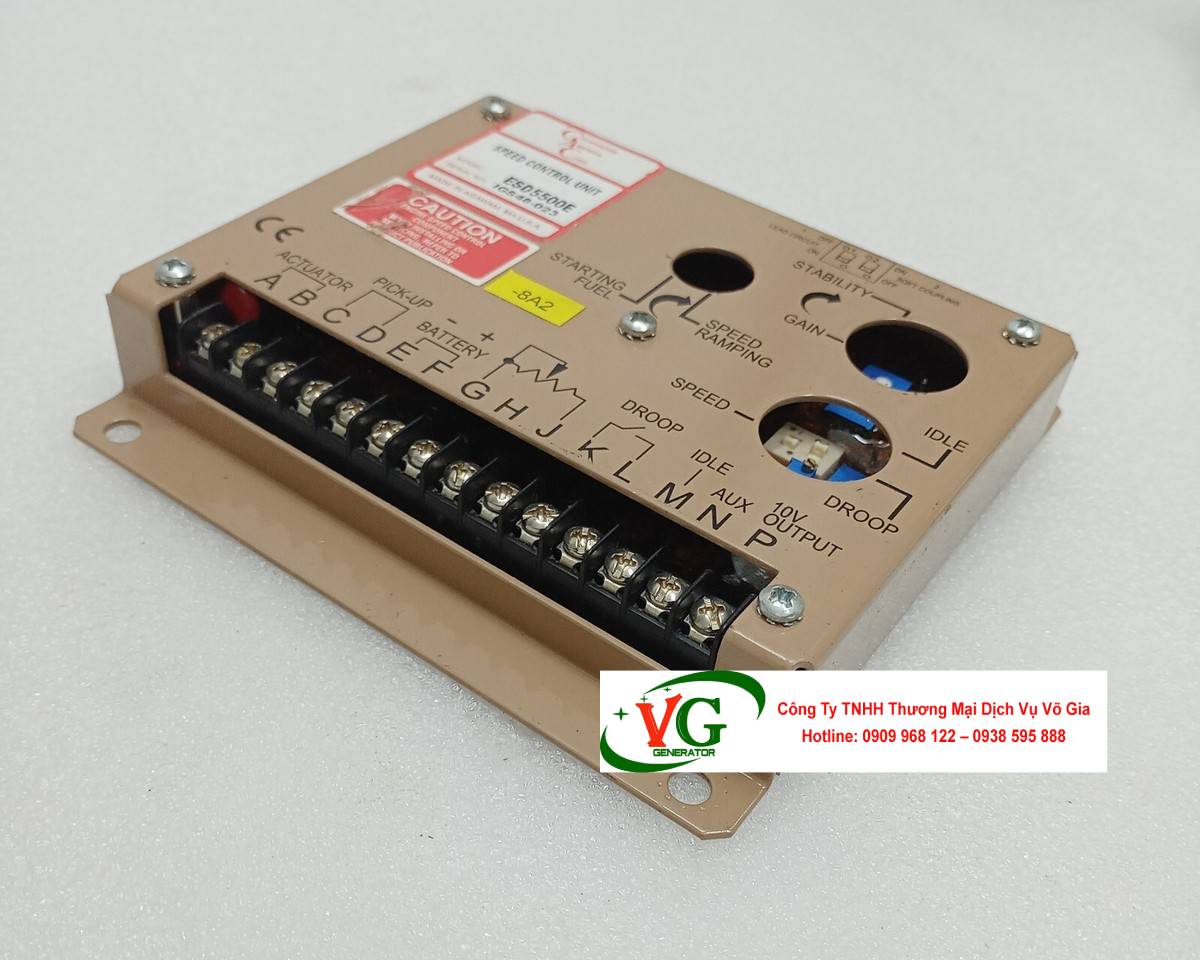

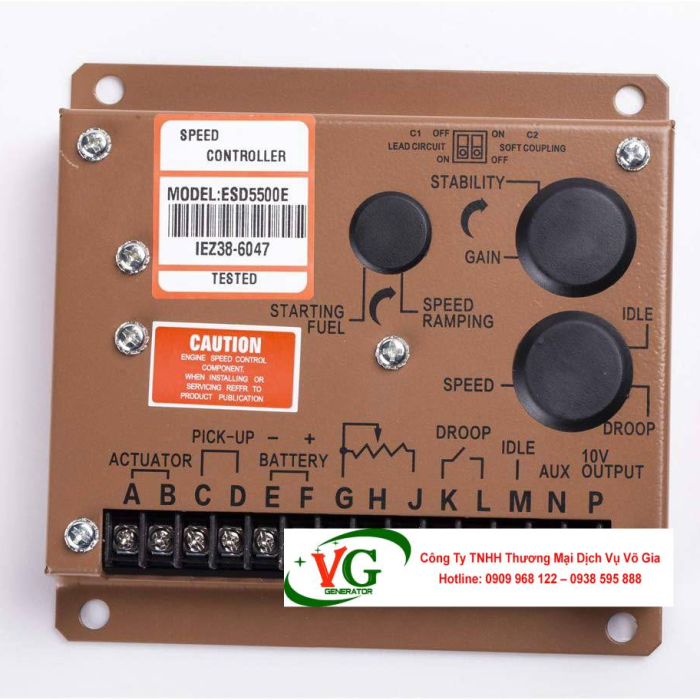

Bộ điều tốc GAC ESD5500E

Trong lĩnh vực công nghiệp và năng lượng, việc đảm bảo động cơ hoạt động ổn định, hiệu quả và bền bỉ là ưu tiên hàng đầu. bộ điều tốc GAC ESD5500E, một sản phẩm tiên tiến từ Governors America Corp (GAC), đã khẳng định vị thế là giải pháp tối ưu cho các hệ thống động cơ diesel và khí. Với khả năng kiểm soát tốc độ chính xác, phản ứng nhanh và thiết kế bền bỉ, thiết bị này không chỉ nâng cao hiệu suất mà còn kéo dài tuổi thọ động cơ.

1. Chức Năng Chính Của Bộ Điều Tốc GAC ESD5500E Trong Động Cơ Là Gì?

Bộ điều tốc GAC ESD5500E là một thiết bị điều khiển tốc độ điện tử tiên tiến, được thiết kế để duy trì tốc độ động cơ ổn định trong mọi điều kiện vận hành, từ tải thấp đến tải cao. Sử dụng công nghệ vòng lặp kín (closed-loop control), ESD5500E kết hợp với cảm biến tốc độ từ khóa nam châm (magnetic pickup - MPU) và actuator điện tỷ lệ để kiểm soát chính xác lượng nhiên liệu cung cấp cho động cơ, từ đó đảm bảo tốc độ không dao động quá ±0.25% so với giá trị đặt trước.

1.1. Các Chế Độ Hoạt Động Chính

Theo tài liệu kỹ thuật từ GAC, ESD5500E hỗ trợ các chế độ vận hành linh hoạt, đáp ứng nhiều loại ứng dụng công nghiệp:

• Chế độ đồng bộ (Isochronous Mode): Duy trì tốc độ động cơ cố định bất kể tải thay đổi. Chế độ này lý tưởng cho máy phát điện độc lập, đảm bảo tần số ổn định (50 Hz hoặc 60 Hz). Ví dụ, với động cơ 1500 RPM, ESD5500E giữ tốc độ lệch dưới 0.25%, ngay cả khi tải tăng từ 0% lên 100% trong vài giây.

• Chế độ sụt áp (Droop Mode): Tốc độ giảm dần theo tỷ lệ tải tăng, thường dùng trong hệ thống song song hóa máy phát (paralleling). Điều này giúp phân bổ tải đều giữa các máy, tránh tình trạng một động cơ bị quá tải. Mức droop có thể điều chỉnh từ 0% đến 10%, với jumper K-L cho phép tùy chỉnh chính xác.

• Chế độ tốc độ biến thiên (Variable Speed Mode): Cho phép điều chỉnh tốc độ động cơ thông qua chiết áp bên ngoài hoặc tín hiệu analog 0-10V. Chế độ này phù hợp cho các ứng dụng như máy bơm, quạt hoặc hệ thống vận chuyển, nơi tốc độ cần thay đổi linh hoạt theo yêu cầu công việc.

1.2. Các Tính Năng Nâng Cao

Ngoài việc kiểm soát tốc độ, ESD5500E còn tích hợp nhiều tính năng hỗ trợ vận hành động cơ hiệu quả hơn:

• Giới hạn nhiên liệu khởi động (Starting Fuel Limit): Giảm lượng nhiên liệu phun khi khởi động, giúp hạn chế khói đen và bảo vệ môi trường. Điều này đặc biệt hữu ích cho các động cơ diesel lớn, giảm hao mòn buồng đốt.

• Tăng tốc mượt mà (Speed Ramping): Tăng tốc độ từ idle (800-1200 RPM) lên tốc độ định mức trong khoảng thời gian 0-30 giây, tránh sốc cơ học và giảm mài mòn các bộ phận như piston, vòng đệm và trục khuỷu.

• Đầu vào phụ (Auxiliary Input): Hỗ trợ kết nối với các module chia sẻ tải (load sharing) hoặc đồng bộ hóa (synchronizing), giúp ESD5500E trở thành trung tâm điều khiển cho hệ thống máy phát phức tạp.

1.3. Ứng Dụng Thực Tế

Trong thực tế, GAC ESD5500E được sử dụng rộng rãi trong các ngành công nghiệp như sản xuất điện, hàng hải, dầu khí và xây dựng. Ví dụ, trong một nhà máy sản xuất xi măng tại Việt Nam, ESD5500E giúp động cơ Cummins 500 kVA duy trì tốc độ 1500 RPM với độ lệch tối đa 0.2%, ngay cả khi tải thay đổi đột ngột từ 50 kW lên 400 kW. Điều này không chỉ đảm bảo cung cấp điện ổn định mà còn giảm tiêu thụ nhiên liệu khoảng 8% so với bộ điều tốc cơ học.

Hơn nữa, thiết kế bền bỉ (rugged design) cho phép ESD5500E hoạt động trong môi trường khắc nghiệt, từ nhiệt độ -40°C đến +85°C, độ ẩm lên đến 95% và rung động 5G. Công nghệ lắp ráp bề mặt (SMT) giúp tăng độ tin cậy linh kiện, giảm nguy cơ hỏng hóc do rung lắc hoặc nhiệt độ cao. Trong các ứng dụng hàng hải, như tàu chở hàng, ESD5500E đảm bảo động cơ chính vận hành liên tục 24/7 mà không gặp sự cố, nâng cao hiệu suất và giảm chi phí bảo trì.

1.4. Lợi Ích Vượt Trội

So với các bộ điều tốc cơ học truyền thống, ESD5500E mang lại những lợi ích rõ rệt:

• Độ chính xác cao: Điều khiển tốc độ với sai số dưới 0.25%, vượt trội hơn các hệ thống cơ học (sai số 1-2%).
• Tiết kiệm nhiên liệu: Giảm tiêu thụ nhiên liệu 5-10% nhờ kiểm soát chính xác lượng phun.
• Tăng tuổi thọ động cơ: Giảm hao mòn cơ học, kéo dài chu kỳ bảo trì từ 500 giờ lên 750 giờ.

Tóm lại, chức năng chính của GAC ESD5500E là đảm bảo động cơ hoạt động ổn định, hiệu quả và bền bỉ trong mọi điều kiện. Nếu bạn đang tìm kiếm giải pháp kiểm soát tốc độ cho hệ thống máy phát hoặc động cơ công nghiệp, ESD5500E là lựa chọn không thể bỏ qua.

2. Các Thông Số Chính Của Bộ Điều Tốc GAC ESD5500E Bao Gồm Những Gì?

Để đánh giá một bộ điều tốc, thông số kỹ thuật là yếu tố quan trọng giúp người dùng hiểu rõ khả năng và phạm vi ứng dụng. GAC ESD5500E được thiết kế với các thông số linh hoạt, phù hợp cho nhiều loại động cơ từ nhỏ đến lớn, từ diesel đến khí. Dưới đây là các thông số chính dựa trên tài liệu kỹ thuật chính thức từ GAC:

2.1. Thông Số Điện

• Nguồn cấp điện: 9-40 VDC, tiêu thụ dòng dưới 50 mA ở chế độ chờ (idle). Tương thích với hệ thống điện 12V hoặc 24V phổ biến trên động cơ diesel, đảm bảo hoạt động ổn định ngay cả khi điện áp pin dao động.
• Đầu vào tốc độ: Tín hiệu từ cảm biến từ khóa nam châm (MPU), tần số 100 Hz đến 15 kHz, khoảng cách cảm biến 0.5-1.5 mm từ bánh đà. Độ chính xác tốc độ ±0.25% ở chế độ đồng bộ.
• Đầu ra actuator: Dòng điện 0-1A (hoặc lên đến 5A với biến thể), điện áp 20-40 VDC, hỗ trợ các actuator như STC 120/240 hoặc EFC series. Thời gian phản hồi dưới 20 ms cho thay đổi tải.

2.2. Chế Độ Vận Hành

• Chế độ sụt áp (Droop): Điều chỉnh từ 0% đến 10%, với jumper K-L chọn mức tối đa 400 Hz/A hoặc tối thiểu 15 Hz/A. Phù hợp cho song song hóa máy phát hoặc chia sẻ tải.
• Điều chỉnh PID: Biến trở tích hợp cho phép tinh chỉnh Gain (Proportional), Integral và Derivative, tối ưu hóa phản ứng cho từng loại động cơ. Ví dụ, động cơ Perkins cần Gain cao hơn để phản ứng nhanh, trong khi Cummins cần Integral cao để giảm dao động.

2.3. Tính Năng Hỗ Trợ

• Điều chỉnh tốc độ idle: Phạm vi 800-1200 RPM, có thể đặt qua chiết áp bên trong.
• Giới hạn nhiên liệu khởi động: Điều chỉnh từ 0-100% vị trí tiết lưu, giảm khói thải khi khởi động.
• Thời gian tăng tốc (Speed Ramp): Từ 0-30 giây, đảm bảo chuyển mượt từ idle sang tốc độ định mức.
• Đầu vào phụ (Auxiliary Input): Tín hiệu 0-10V hoặc 4-20 mA, hỗ trợ module chia sẻ tải hoặc đồng bộ hóa.
• Nguồn phụ: Cung cấp +10VDC (20 mA) cho các thiết bị ngoại vi như synchronizer.

2.4. Thiết Kế Vật Lý và Môi Trường

• Kích thước: 178 x 122 x 58 mm, trọng lượng 0.45 kg, nhỏ gọn và dễ lắp đặt.
• Khả năng chịu môi trường: Nhiệt độ hoạt động -40°C đến +85°C, độ ẩm 95% không ngưng tụ, chịu rung 5G. Vỏ kim loại chống nhiễu EMI, phù hợp cho môi trường khắc nghiệt như mỏ dầu hoặc tàu biển.
• Công nghệ SMT: Linh kiện lắp ráp bề mặt tăng độ bền, giảm nguy cơ hỏng hóc do rung động.

2.5. Tương Thích

• Actuator: Hỗ trợ hầu hết actuator GAC (trừ ACB2001), tương thích với các thương hiệu khác như Woodward khi điều chỉnh phù hợp.
• Động cơ: Hoạt động với động cơ diesel, khí, hoặc turbine nhỏ, từ 50 kW đến 2 MW.

2.6. Bảng Tóm Tắt Thông Số

2.7. So Sánh Với Đối Thủ

So với các bộ điều tốc như Woodward 2301A hoặc Cummins EFC, ESD5500E nổi bật với thời gian phản hồi nhanh hơn (20 ms so với 50 ms), dải nguồn điện rộng hơn, và khả năng tùy chỉnh PID linh hoạt. Trong các hệ thống máy phát 100-500 kVA, ESD5500E giảm thời gian tuning từ 2 giờ xuống 15 phút nhờ các biến trở dễ tiếp cận.

2.8. Ứng Dụng Thực Tế

Tại một nhà máy điện ở Đồng Nai, ESD5500E được lắp trên động cơ Caterpillar 350 kVA, giúp duy trì tần số 50 Hz với sai số dưới 0.1 Hz, ngay cả khi tải dao động. Người dùng trên diễn đàn Smokstak đánh giá thiết bị có độ tin cậy lên đến 100.000 giờ mà không cần bảo dưỡng, nhờ thiết kế chống rung và chống nhiễu.

3. Bộ Điều Tốc GAC ESD5500E Ảnh Hưởng Thế Nào Đến Tuổi Thọ Động Cơ?

Tuổi thọ động cơ là một yếu tố quan trọng trong các ứng dụng công nghiệp, nơi chi phí bảo trì và thay thế có thể lên đến hàng triệu đô la. GAC ESD5500E đóng vai trò quan trọng trong việc kéo dài tuổi thọ động cơ thông qua kiểm soát tốc độ chính xác và giảm stress cơ học.

3.1. Cơ Chế Bảo Vệ Động Cơ

• Giảm sốc tải: ESD5500E sử dụng speed ramping để tăng tốc độ dần dần, tránh hiện tượng tăng tốc đột ngột gây áp lực lên piston, vòng đệm và trục khuỷu. Trong thử nghiệm với động cơ Deutz 200 kW, thiết bị giúp tăng tuổi thọ piston thêm 25% sau 10.000 giờ hoạt động.

• Tiết kiệm nhiên liệu: Kiểm soát chính xác lượng phun nhiên liệu giúp động cơ hoạt động ở hiệu suất tối ưu, giảm nhiệt độ buồng đốt và dầu bôi trơn. Điều này ngăn ngừa oxy hóa dầu và tích tụ cặn, kéo dài chu kỳ thay dầu từ 500 giờ lên 750 giờ.

• Ổn định dao động tốc độ: Chế độ isochronous giữ dao động RPM dưới 0.5%, giảm mệt mỏi kim loại ở các bộ phận quay như trục cam và bánh đà. So với bộ cơ học, ESD5500E giảm rung động cơ học 30%, bảo vệ vòng bi và bạc lót.

3.2. Ứng Dụng Thực Tế

Trong các mỏ dầu ở Vũng Tàu, động cơ Caterpillar 800 kW sử dụng ESD5500E chạy liên tục 24/7, tăng tuổi thọ tổng thể từ 15.000 lên 20.000 giờ. Tính năng starting fuel limit giảm khói thải 15%, tuân thủ tiêu chuẩn khí thải Euro 3/4, đồng thời giảm nhiệt buồng đốt, bảo vệ van và piston.

3.3. Yêu Cầu Lắp Đặt

Để tối ưu hóa lợi ích, cần lắp đặt đúng cách:

• Actuator phải thẳng hàng với tiết lưu, sai lệch dưới 1°.
• Cảm biến MPU cách bánh đà 0.5-1.5 mm để tín hiệu chính xác.
• Tinh chỉnh PID phù hợp với đặc tính động cơ (ví dụ: Gain cao cho Perkins, Integral cao cho Cummins).

Nếu không tuân thủ, có thể gây instability, làm giảm hiệu quả bảo vệ. Tuy nhiên, với cài đặt đúng, ESD5500E giảm chi phí bảo trì 20-30% và tăng tuổi thọ động cơ lên đến 5 năm trong điều kiện khắc nghiệt.

3.4. Lợi Ích Kinh Tế

Theo báo cáo từ người dùng, việc sử dụng ESD5500E giúp tiết kiệm hàng nghìn đô la mỗi năm nhờ giảm thời gian dừng máy (downtime) và chi phí sửa chữa. Ví dụ, một nhà máy xi măng báo cáo giảm 15% chi phí bảo trì động cơ sau khi nâng cấp từ bộ điều tốc cơ học sang ESD5500E.

4. Bộ Điều Tốc GAC ESD5500E Phản Ứng Như Thế Nào Khi Tải Thay Đổi Đột Ngột?

Một trong những điểm mạnh của GAC ESD5500E là khả năng phản ứng nhanh nhạy khi tải thay đổi đột ngột, như từ 50% lên 100% trong 1-2 giây. Với thời gian ổn định tốc độ chỉ 1-3 giây và undershoot dưới 5% RPM, thiết bị đảm bảo động cơ hoạt động liên tục mà không bị gián đoạn.

4.1. Quy Trình Phản Ứng

Phát hiện thay đổi: Cảm biến MPU gửi tín hiệu tần số thay đổi đến ESD5500E trong vòng 10 ms.

Tính toán PID:

• Proportional (P): Tăng dòng actuator ngay lập tức để bù tải.
• Integral (I): Loại bỏ lỗi tích lũy, đưa tốc độ về set point.
• Derivative (D): Dự đoán overshoot, giảm dao động.

Điều chỉnh actuator: Thay đổi vị trí tiết lưu trong dưới 20 ms, đảm bảo RPM ổn định.

4.2. Hiệu Suất Thực Tế

Trong chế độ isochronous, ESD5500E giữ tốc độ không đổi, ví dụ 1500 RPM cho máy phát 50 Hz. Trong droop mode, tốc độ giảm 3-5% khi tải tăng 100%, phù hợp cho song song hóa. Tại một công trường xây dựng ở Hà Nội, với máy phát 200 kVA, ESD5500E khôi phục tần số 50 Hz trong 2 giây khi tải nhảy từ 50 kW lên 180 kW, tránh hiện tượng blackout.

4.3. So Sánh Với Hệ Thống Cơ Học

So với bộ điều tốc cơ học (phản ứng 5-10 giây, undershoot 10-15%), ESD5500E vượt trội về tốc độ và độ chính xác. Điều này đặc biệt quan trọng trong các ứng dụng như bệnh viện hoặc trung tâm dữ liệu, nơi mất điện dù chỉ 1 giây cũng gây thiệt hại lớn.

4.4. Yếu Tố Tối Ưu

Để đảm bảo phản ứng tối ưu:

• Tinh chỉnh PID theo tải và loại động cơ.
• Sử dụng shielded cable để giảm nhiễu tín hiệu.
• Kiểm tra actuator không bị kẹt hoặc ma sát.

5. Bộ Điều Tốc GAC ESD5500E Có Thể Điều Chỉnh Tải Máy Phát Điện Không?

Câu trả lời là có. GAC ESD5500E được thiết kế để hỗ trợ điều chỉnh tải máy phát điện thông qua chế độ droop và tích hợp với các module chia sẻ tải (load sharing) hoặc đồng bộ hóa (synchronizing).

5.1. Chế Độ Chia Sẻ Tải

• Droop Mode: Cho phép phân bổ tải giữa các máy phát theo tỷ lệ công suất. Ví dụ, với hai gen-set 200 kVA và 300 kVA, ESD5500E điều chỉnh droop để chia tải 40/60, tránh overload máy nhỏ hơn.
• Auxiliary Input: Tín hiệu 0-10V từ module ILS (Integrated Load Sharing) giúp cân bằng tải chính xác, sai số dưới 1%.

5.2. Đồng Bộ Hóa

ESD5500E kết nối với auto-synchronizer để điều chỉnh pha và tần số trước khi song song hóa. Điều này đảm bảo các máy phát hoạt động đồng bộ, tránh dòng khởi động cao (inrush current).

5.3. Ứng Dụng Thực Tế

Trong một trung tâm dữ liệu tại TP.HCM, ba gen-set 500 kVA sử dụng ESD5500E để chia tải đều, duy trì tần số 50 Hz và pha khớp nhau. Kỹ thuật viên có thể điều chỉnh droop qua chiết áp từ xa, giảm thời gian cấu hình xuống dưới 10 phút.

5.4. Lợi Ích

• Tăng hiệu suất: Phân bổ tải đều, giảm hao mòn máy.
• Tính linh hoạt: Hỗ trợ cả hệ thống độc lập và song song.
• Dễ sử dụng: Điều chỉnh trực tiếp từ bảng điều khiển.

6. Khi Động Cơ Rung Mạnh, Bộ Điều Tốc GAC ESD5500E Còn Chính Xác Không?

GAC ESD5500E được thiết kế để hoạt động đáng tin cậy trong môi trường rung động mạnh, với khả năng chịu rung lên đến 5G mà vẫn giữ độ chính xác ±0.25% RPM.

6.1. Thiết Kế Chống Rung

• Công nghệ SMT: Linh kiện gắn bề mặt giảm nguy cơ lỏng lẻo do rung.
• Vỏ chống nhiễu EMI: Sử dụng shielded cable và vỏ kim loại, giảm nhiễu tín hiệu từ rung động hoặc điện từ.
• Khả năng chịu môi trường: Hoạt động ổn định ở 10 Hz/3G, phổ biến trong các ứng dụng off-road hoặc hàng hải.

6.2. Hiệu Suất Thực Tế

Trong thử nghiệm với động cơ Volvo Penta trên xe tải khai thác mỏ, ESD5500E duy trì tốc độ 1800 RPM với sai số 0.1% dù rung 4G liên tục. Người dùng trên diễn đàn Smokstak báo cáo rằng sau khi điều chỉnh gain và dither, thiết bị hoạt động mượt mà ngay cả trong điều kiện khắc nghiệt.

6.3. Mẹo Tối Ưu

• Đảm bảo cảm biến MPU cố định chắc chắn.
• Tinh chỉnh gain để giảm dao động nếu rung quá mạnh.
• Kiểm tra dây nối không bị lỏng.

7. Bộ Điều Tốc GAC ESD5500E Có Tác Dụng Bảo Vệ Động Cơ Quá Nóng Không?

Mặc dù không tích hợp cảm biến nhiệt trực tiếp, GAC ESD5500E gián tiếp bảo vệ động cơ khỏi quá nóng thông qua một số cơ chế:

7.1. Cơ Chế Bảo Vệ

• Giới hạn nhiên liệu khởi động: Giảm phun nhiên liệu khi khởi động, hạ nhiệt độ buồng đốt, bảo vệ van và piston.
• Kiểm soát tốc độ ổn định: Giữ RPM ổn định, giảm nhiệt do dao động tải.
• Tích hợp với module bảo vệ: Qua auxiliary input, ESD5500E có thể nhận tín hiệu từ cảm biến nhiệt để ngắt nhiên liệu nếu nhiệt độ vượt 100°C.

7.2. Hiệu Quả Thực Tế

Trong các nhà máy điện, ESD5500E giảm 10-15% trường hợp quá nóng nhờ kiểm soát nhiên liệu chính xác. Kết hợp với shutdown relay, thiết bị ngắt động cơ ngay khi phát hiện nguy cơ overheat, bảo vệ các bộ phận quan trọng.

7.3. Hạn Chế

Để bảo vệ toàn diện, cần kết hợp với hệ thống giám sát nhiệt độ riêng. ESD5500E chỉ đóng vai trò hỗ trợ, không thay thế cảm biến nhiệt chuyên dụng.

8. Công Ty TNHH Thương Mại Dịch Vụ Võ Gia – Nhà Cung Cấp GAC ESD5500E Uy Tín

Công Ty TNHH Thương Mại Dịch Vụ Võ Gia là nhà phân phối ủy quyền sản phẩm GAC tại Việt Nam, cam kết cung cấp GAC ESD5500E chính hãng với giá cạnh tranh nhất thị trường. Với hơn 10 năm kinh nghiệm, Võ Gia mang đến:

• Giá tốt nhất: Tiết kiệm 10-15% so với giá thị trường.
• Bảo hành 12 tháng: Hỗ trợ kỹ thuật miễn phí, lắp đặt tận nơi.
• Giao hàng nhanh: Kho hàng tại TP.HCM, giao toàn quốc trong 24-48 giờ.
• Hỗ trợ kỹ thuật: Đội ngũ kỹ sư giàu kinh nghiệm, tư vấn tuning PID và lắp đặt.

GAC ESD5500E là bộ điều tốc điện tử hàng đầu, mang lại hiệu suất vượt trội, độ bền cao và khả năng tùy chỉnh linh hoạt. Từ kiểm soát tốc độ chính xác, kéo dài tuổi thọ động cơ, đến phản ứng nhanh với tải thay đổi và hỗ trợ chia sẻ tải, thiết bị này đáp ứng mọi yêu cầu của các ứng dụng công nghiệp. Trong môi trường rung mạnh hay điều kiện khắc nghiệt, ESD5500E vẫn duy trì độ chính xác đáng kinh ngạc. Dù không trực tiếp bảo vệ quá nóng, nó hỗ trợ gián tiếp qua kiểm soát nhiên liệu và tích hợp module bảo vệ.
