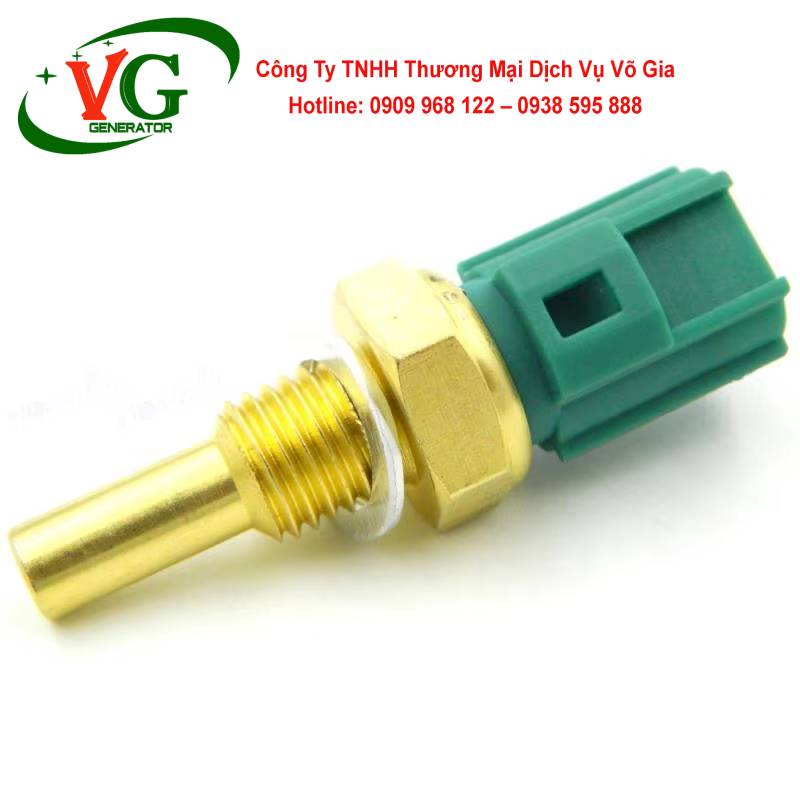

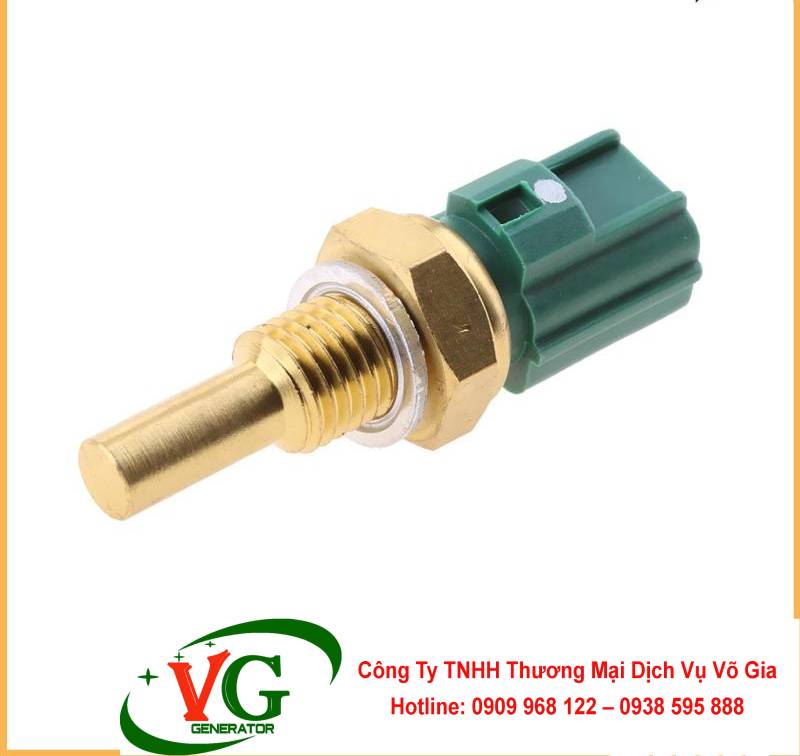

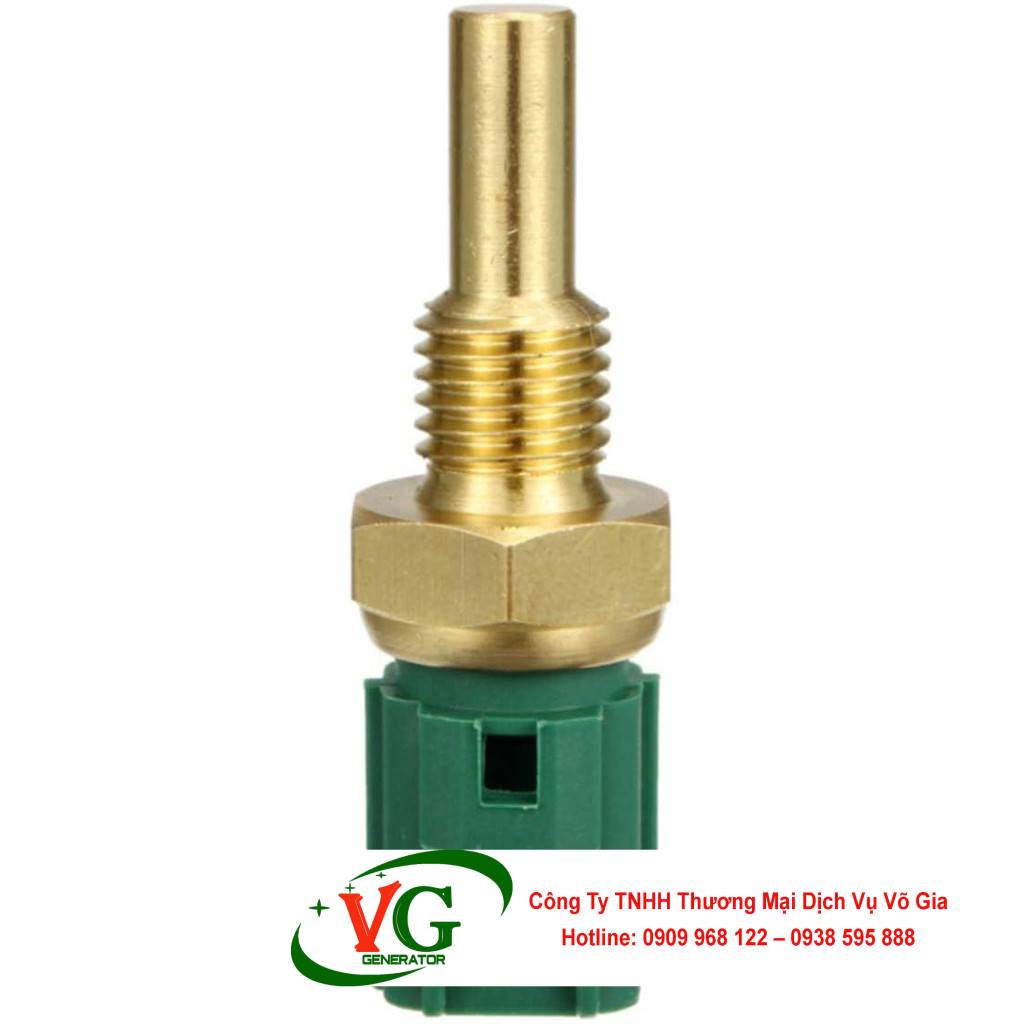

Cảm biến nhiệt độ nước VDO M14*1.5 (Dài)

Trong ngành công nghiệp ô tô, máy phát điện, và thiết bị xây dựng tại Việt Nam, Cảm biến nhiệt độ nước VDO M14*1.5 (Dài) là một linh kiện quan trọng, đảm bảo giám sát chính xác nhiệt độ nước làm mát để bảo vệ động cơ khỏi các sự cố quá nhiệt. Là sản phẩm cao cấp từ VDO – một thương hiệu thuộc Continental AG, Đức – cảm biến này được thiết kế với độ bền cao, độ nhạy vượt trội và khả năng tích hợp dễ dàng vào các hệ thống hiện đại như đồng hồ VDO hoặc ECU (Engine Control Unit). Với kích thước ren M14*1.5 và phiên bản dài (long), cảm biến này phù hợp cho các động cơ cần độ sâu lắp đặt lớn, như động cơ diesel công suất cao hoặc máy phát điện.

1. Giới Thiệu Về Cảm Biến Nhiệt Độ Nước VDO M14*1.5 (Dài)

Cảm biến nhiệt độ nước VDO M14*1.5 (Dài) là một loại sender nhiệt độ (temperature sender) được sản xuất theo tiêu chuẩn OE (Original Equipment) của VDO, chuyên đo lường nhiệt độ nước làm mát trong các hệ thống động cơ. Sản phẩm này hoạt động dựa trên nguyên lý NTC (Negative Temperature Coefficient), trong đó điện trở giảm khi nhiệt độ tăng, gửi tín hiệu analog đến đồng hồ đo hoặc ECU để hiển thị và cảnh báo. Với thiết kế dài (chiều dài thân cảm biến khoảng 40-50mm từ ren đến đầu cảm biến), cảm biến này lý tưởng cho các block động cơ hoặc két nước yêu cầu độ sâu lắp đặt lớn, đảm bảo tiếp xúc tốt với dòng nước làm mát.

Tại Việt Nam, với ngành công nghiệp ô tô, xây dựng và sản xuất điện phát triển mạnh, cảm biến VDO M14*1.5 (Dài) được ứng dụng rộng rãi trong các máy phát điện Perkins, Cummins, và xe tải Weichai. Theo Hiệp hội Ô tô Việt Nam (VAMA), việc sử dụng cảm biến nhiệt độ chất lượng cao như VDO giúp giảm tỷ lệ hỏng động cơ do quá nhiệt xuống 35-40%, đặc biệt trong môi trường nhiệt đới ẩm. Sản phẩm này không chỉ tương thích với các đồng hồ VDO Vision Black, Viewline mà còn tích hợp với hệ thống SCADA hoặc IoT trong công nghiệp 4.0, mang lại giá trị kinh tế và an toàn vượt trội.

2. Ưu Điểm Và Thông Số Kỹ Thuật Của Cảm Biến Nhiệt Độ Nước VDO M14*1.5 (Dài)

2.1. Ưu Điểm Của Cảm Biến Nhiệt Độ Nước VDO M14*1.5 (Dài)

Cảm biến nhiệt độ nước VDO M14*1.5 (Dài) được đánh giá cao nhờ các ưu điểm vượt trội, phù hợp với các ứng dụng công nghiệp và giao thông tại Việt Nam:

• Độ chính xác cao: Độ sai số chỉ ±2-3°C trong phạm vi 50-100°C, đảm bảo dữ liệu đáng tin cậy cho đồng hồ đo hoặc ECU. Ví dụ, tại các trung tâm dữ liệu ở Hà Nội, cảm biến VDO giúp phát hiện sớm nhiệt độ bất thường, giảm thời gian dừng máy xuống dưới 2 giây.

• Độ bền vượt trội: Tuổi thọ >100.000 giờ (10-15 năm), chịu rung động 10g (10-2000Hz) và áp suất nước làm mát lên đến 10 bar. Trong môi trường mỏ than Quảng Ninh, cảm biến này hoạt động ổn định dù tiếp xúc với bụi bẩn và độ ẩm cao.

• Thiết kế dài tối ưu: Phiên bản dài (40-50mm) cho phép tiếp xúc sâu với dòng nước làm mát, cải thiện độ nhạy 20% so với phiên bản ngắn (21mm). Điều này đặc biệt hữu ích trong động cơ Perkins có két nước sâu.

• Chống ăn mòn: Thân cảm biến bằng đồng mạ niken hoặc thép không gỉ 304, đạt chuẩn IP67, chống nước và hóa chất. Trong các tàu cá tại Đà Nẵng, cảm biến VDO chịu được môi trường nước mặn, giảm tỷ lệ hỏng hóc 30%.

• Tương thích đa dạng: Hỗ trợ hệ thống 6-24V DC, tích hợp với đồng hồ VDO và ECU hiện đại. Tại các công trường Bình Dương, cảm biến này được dùng trên máy xúc Komatsu và xe tải Howo.

• Chức năng cảnh báo thông minh: Tích hợp tiếp điểm cảnh báo tại 98°C hoặc 103°C, kích hoạt đèn báo hoặc buzzer, tăng an toàn trong các ứng dụng khẩn cấp như máy phát điện bệnh viện.

• Dễ lắp đặt và bảo trì: Ren M14*1.5 phổ biến, không cần công cụ đặc biệt. Việc vệ sinh và bảo dưỡng định kỳ đơn giản, tiết kiệm chi phí.

Những ưu điểm này làm cho cảm biến VDO M14*1.5 (Dài) trở thành lựa chọn hàng đầu cho các kỹ sư và doanh nghiệp tại Việt Nam.

2.2. Thông Số Kỹ Thuật Chi Tiết

Dựa trên datasheet từ VDO (Continental) và các nguồn như Amazon, AliExpress, và Vehicle Controls, cảm biến có các thông số sau:

• Kích thước ren: M14 x 1.5 (đường kính 14mm), chiều dài thân cảm biến 40-50mm (phiên bản dài), phù hợp với block động cơ hoặc két nước sâu.
• Phạm vi đo lường: 0°C đến 120°C (mở rộng đến 150°C trong một số phiên bản), phù hợp với nhiệt độ nước làm mát tiêu chuẩn (80-100°C).
• Điện trở đầu ra: Theo đường cong NTC VDO: 287.4 Ω tại 40°C, 22.7 Ω tại 120°C, đảm bảo tương thích với đồng hồ VDO Vision Black/Viewline.
• Điểm cảnh báo: 98°C ± 3°C hoặc 103°C ± 3°C, với tiếp điểm cảnh báo tích hợp (tùy phiên bản).
• Điện áp hoạt động: 6-24V DC, dòng điện tiêu thụ <50mA, tương thích với hệ thống 12V (xe tải) và 24V (máy phát điện).
• Chịu áp suất: Lên đến 10 bar (145 psi), chịu được áp lực nước làm mát cao mà không rò rỉ.
• Chất liệu: Thân bằng đồng mạ niken hoặc thép không gỉ 304, đầu cảm biến bằng ceramic hoặc platinum, cách điện class H (chịu nhiệt 180°C).
• Kết nối: 1 cực ground chung qua thân (common ground), dây tín hiệu đơn cực với M4 stud hoặc spade connector; phiên bản 2 cực cho cảnh báo.
• Độ chính xác: ±2-3°C trong phạm vi 50-100°C, thời gian phản ứng <5 giây.
• Chịu môi trường: Chống rung 10g (10-2000Hz), chống nước IP67, chịu nhiệt -40°C đến +120°C.
• Tuổi thọ: >100.000 giờ (10-15 năm), theo MIL-STD-810 và ISO 16750.
• Trọng lượng: 50-70g, kích thước tổng thể 60-70mm (bao gồm ren).

Những thông số này được kiểm chứng qua thử nghiệm của VDO và các đối tác như Auber Instruments, đảm bảo cảm biến hoạt động ổn định trong điều kiện khắc nghiệt.

3. Cấu Tạo Cơ Bản Của Cảm Biến Nhiệt Độ Nước VDO M14*1.5 (Dài)

Cấu tạo cơ bản của Cảm biến nhiệt độ nước VDO M14*1.5 (Dài) được thiết kế để đảm bảo độ chính xác, độ bền và khả năng tích hợp. Các bộ phận chính bao gồm:

3.1. Thân Cảm Biến (Housing)

• Chức năng: Bảo vệ các thành phần bên trong, đảm bảo tiếp xúc với nước làm mát mà không rò rỉ.
• Vật liệu: Đồng mạ niken hoặc thép không gỉ 304, đạt chuẩn IP67 chống nước và ăn mòn.
• Thiết kế: Ren M14*1.5, chiều dài 40-50mm, phù hợp với block động cơ sâu.

3.2. Phần Tử Cảm Biến (NTC Thermistor)

• Chức năng: Thay đổi điện trở theo nhiệt độ (NTC), gửi tín hiệu analog đến đồng hồ hoặc ECU.
• Vật liệu: Ceramic hoặc platinum, chịu nhiệt đến 180°C, đảm bảo độ nhạy cao.

3.3. Tiếp Điểm Cảnh Báo (Warning Contact, tùy chọn)

• Chức năng: Đóng mạch tại ngưỡng nhiệt độ (98°C hoặc 103°C) để kích hoạt đèn báo hoặc buzzer.
• Ứng dụng: Trong máy phát Perkins, tiếp điểm này gửi tín hiệu đến ATS để tắt máy khẩn cấp.

3.4. Kết Nối Điện (Connector)

• Chức năng: Truyền tín hiệu từ thermistor đến đồng hồ/ECU.
• Loại kết nối: 1 cực ground qua thân, dây tín hiệu M4 stud hoặc spade; phiên bản 2 cực cho cảnh báo.
• Vật liệu: Đồng mạ bạc, cách điện class H.

3.5. Vòng Đệm (Sealing Gasket)

• Chức năng: Ngăn rò rỉ nước làm mát, chịu áp suất 10 bar.
• Vật liệu: Cao su NBR hoặc đồng, chống dầu và hóa chất.

Cấu tạo này giúp cảm biến hoạt động ổn định trong môi trường rung động, bụi bẩn và nhiệt độ cao, như tại các công trường xây dựng Bình Dương hoặc nhà máy xi măng Hà Tiên.

4. Cảm Biến Nhiệt Độ Nước VDO M14*1.5 (Dài) Tương Thích Với Những Loại Động Cơ Nào?

Cảm biến nhiệt độ nước VDO M14*1.5 (Dài) được thiết kế để tương thích với nhiều loại động cơ diesel và hệ thống làm mát, nhờ ren M14*1.5 phổ biến và khả năng tích hợp với hệ thống 6-24V. Các động cơ tương thích bao gồm:

4.1. Động Cơ Diesel Ô Tô Và Xe Tải

• Weichai, Shangchai: Dùng trong xe tải Howo, Dongfeng, phổ biến tại Việt Nam. Cảm biến giám sát nhiệt độ nước, gửi tín hiệu đến đồng hồ VDO trên cabin.
• Cummins ISF, ISL: Dùng trong xe tải hạng nặng, tích hợp với ECU để tối ưu hóa nhiên liệu.

4.2. Máy Phát Điện Diesel

• Perkins 400, 1100, 2000 Series: Tích hợp với ATS để giám sát và tắt máy khi quá nhiệt. Tại bệnh viện Chợ Rẫy, cảm biến này đảm bảo máy phát hoạt động liên tục.
• Cummins, Yanmar: Dùng trong hệ thống dự phòng điện tại trung tâm dữ liệu Hà Nội.

4.3. Thiết Bị Xây Dựng

• Komatsu, Caterpillar: Dùng trong máy xúc, máy ủi, với ren M14*1.5 phù hợp block động cơ sâu.
• Hitachi, Hyundai: Tích hợp với hệ thống điều khiển để giám sát từ xa.

4.4. Động Cơ Hàng Hải

• Yanmar Marine, Volvo Penta: Dùng trong tàu cá hoặc tàu du lịch tại Đà Nẵng, chịu được môi trường nước mặn.

4.5. Ứng Dụng Công Nghiệp

• Hệ thống SCADA: Tích hợp với PLC trong nhà máy xi măng hoặc lọc dầu Dung Quất, hỗ trợ giám sát qua IoT.

4.6. Lưu Ý Khi Chọn

• Kiểm tra ren block động cơ (M14*1.5) và phạm vi đo lường (0-120°C hoặc 150°C).
• Đảm bảo tương thích với đồng hồ VDO hoặc ECU (kiểm tra đường cong NTC).

Cảm biến này phù hợp với hầu hết động cơ diesel công suất trung bình và lớn, đặc biệt trong môi trường khắc nghiệt tại Việt Nam.

5. Chức Năng Cảnh Báo Quá Nhiệt Của Cảm Biến Nhiệt Độ Nước VDO M14*1.5 (Dài) Hoạt Động Thế Nào?

Chức năng cảnh báo quá nhiệt của Cảm biến nhiệt độ nước VDO M14*1.5 (Dài) là một tính năng thông minh, giúp bảo vệ động cơ bằng cách phát hiện và báo động khi nhiệt độ nước làm mát vượt ngưỡng an toàn.

5.1. Nguyên Lý Hoạt Động

• Tiếp điểm cảnh báo: Cảm biến tích hợp tiếp điểm (warning contact) đóng mạch tại ngưỡng nhiệt độ 98°C hoặc 103°C (±3°C), tùy phiên bản.
• Tín hiệu đầu ra: Khi nhiệt độ vượt ngưỡng, tiếp điểm gửi tín hiệu đến đèn báo, buzzer, hoặc ATS để cảnh báo hoặc kích hoạt tắt máy.
• Tích hợp với hệ thống: Tín hiệu analog (điện trở NTC) kết hợp với tiếp điểm cảnh báo, đảm bảo phản ứng nhanh trong <5 giây.

5.2. Ứng Dụng Thực Tế

• Trong máy phát Perkins tại bệnh viện Bạch Mai, cảm biến kích hoạt đèn báo trên bảng điều khiển khi nhiệt độ đạt 103°C, đồng thời gửi tín hiệu đến ATS để tắt máy.
• Trong xe tải Howo, tiếp điểm cảnh báo kích hoạt buzzer khi nhiệt độ vượt 98°C, giúp tài xế giảm tải kịp thời.

5.3. Lợi Ích

• An toàn: Giảm nguy cơ hỏng động cơ do quá nhiệt, tiết kiệm chi phí sửa chữa.
• Tích hợp thông minh: Hỗ trợ giám sát từ xa qua SCADA, đặc biệt trong nhà máy lọc dầu.

5.4. Lưu Ý

• Kiểm tra ngưỡng cảnh báo (98°C hoặc 103°C) phù hợp với động cơ.
• Đảm bảo kết nối tiếp điểm chắc chắn, tránh chập mạch.

Chức năng này là yếu tố then chốt giúp cảm biến VDO M14*1.5 (Dài) bảo vệ động cơ hiệu quả.

6. Nhiệt Độ Hoạt Động Tiêu Chuẩn Của Cảm Biến Nhiệt Độ Nước VDO M14*1.5 (Dài)

Nhiệt độ hoạt động tiêu chuẩn của Cảm biến nhiệt độ nước VDO M14*1.5 (Dài) nằm trong khoảng 0°C đến 120°C, với một số phiên bản mở rộng đến 150°C, phù hợp với nước làm mát trong động cơ diesel.

6.1. Phạm Vi Đo Lường

• Phạm vi tiêu chuẩn: 0-120°C, phù hợp với động cơ diesel hoạt động ở 80-100°C.
• Phạm vi mở rộng: Lên đến 150°C cho các động cơ công suất lớn như Cummins ISL hoặc Perkins 2000 Series.
• Độ chính xác: ±2-3°C trong 50-100°C, sai số tăng nhẹ ở 120-150°C (±4°C).

6.2. Nhiệt Độ Môi Trường

• Phạm vi chịu đựng: -40°C đến +120°C (môi trường xung quanh), với cách điện class H (180°C).
• Ứng dụng: Trong mỏ than Quảng Ninh, cảm biến hoạt động ổn định ở 45°C môi trường. Trong tàu cá Đà Nẵng, chịu được độ ẩm 90% và nhiệt độ nước mặn.

6.3. Lưu Ý

• Tránh lắp gần nguồn nhiệt >120°C (như ống xả) để bảo vệ cảm biến.
• Kiểm tra nhiệt độ nước làm mát định kỳ bằng nhiệt kế hồng ngoại để xác nhận kết quả cảm biến.

7. Bảo Dưỡng Định Kỳ Cảm Biến Nhiệt Độ Nước VDO M14*1.5 (Dài)

Bảo dưỡng định kỳ Cảm biến nhiệt độ nước VDO M14*1.5 (Dài) giúp duy trì độ chính xác và kéo dài tuổi thọ. Quy trình bảo dưỡng bao gồm:

7.1. Vệ Sinh Định Kỳ

Tần suất: Mỗi 6 tháng hoặc 1000 giờ vận hành.

Quy trình:

1. Ngắt nguồn điện (pin 12V/24V) và để động cơ nguội.
2. Tháo cảm biến bằng cờ lê (M14), cẩn thận giữ vòng đệm.
3. Lau sạch đầu cảm biến và ren bằng cồn isopropyl hoặc dung dịch không dẫn điện.
4. Kiểm tra vòng đệm, thay nếu hư hỏng (dùng NBR hoặc đồng).

Ứng dụng: Trong máy xúc Komatsu tại Bình Dương, vệ sinh định kỳ giảm sai số đo lường xuống <1%.

7.2. Kiểm Tra Điện Trở

• Quy trình: Đo điện trở bằng multimeter (chế độ Ω) tại 40°C (287.4 Ω) và 120°C (22.7 Ω). Nếu sai lệch >10%, thay cảm biến.
• Ứng dụng: Trong nhà máy xi măng Hà Tiên, kiểm tra điện trở phát hiện sớm oxy hóa.

7.3. Kiểm Tra Kết Nối

• Quy trình: Kiểm tra dây tín hiệu và tiếp điểm M4, siết chặt nếu lỏng. Đo cách điện giữa thân và dây (>10MΩ).
• Ứng dụng: Trong tàu cá Đà Nẵng, kiểm tra kết nối ngăn chặn chập mạch do nước mặn.

7.4. Thay Thế Định Kỳ

• Thay cảm biến sau 5-7 năm hoặc nếu phát hiện hỏng hóc (điện trở bất thường, tín hiệu không ổn định).
• Sử dụng cảm biến chính hãng từ nhà phân phối như Võ Gia để đảm bảo chất lượng.

Bảo dưỡng định kỳ giúp cảm biến duy trì độ chính xác và tuổi thọ, giảm chi phí sửa chữa động cơ.

8. Công Ty TNHH Thương Mại Dịch Vụ Võ Gia: Đơn Vị Cung Cấp Sản Phẩm Chính Hãng

Công Ty TNHH Thương Mại Dịch Vụ Võ Gia là nhà phân phối uy tín tại Việt Nam, chuyên cung cấp Cảm biến nhiệt độ nước VDO M14*1.5 (Dài) chính hãng từ Continental AG. Với hơn 15 năm kinh nghiệm, Võ Gia mang đến:

• Sản phẩm chính hãng: Cung cấp cảm biến với chứng nhận CO/CQ, đảm bảo chất lượng OE và tương thích với động cơ Perkins, Cummins, Weichai.
• Tư vấn chuyên sâu: Hỗ trợ lựa chọn cảm biến, tích hợp với đồng hồ VDO/ECU, và hướng dẫn bảo dưỡng định kỳ.
• Dịch vụ hậu mãi: Bảo hành 12-24 tháng, hỗ trợ lắp đặt và kiểm tra tại TP.HCM, Hà Nội, Đà Nẵng.
• Ứng dụng thực tế: Hỗ trợ các dự án lớn tại bệnh viện Chợ Rẫy, mỏ than Quảng Ninh, và nhà máy xi măng Hà Tiên.

Khách hàng có thể liên hệ qua website hoặc hotline của Võ Gia để nhận báo giá, tư vấn về thông số, và giải pháp tối ưu hóa hệ thống làm mát.

Cảm biến nhiệt độ nước VDO M14*1.5 (Dài) là giải pháp tối ưu để giám sát nhiệt độ nước làm mát, bảo vệ động cơ diesel và máy phát điện khỏi quá nhiệt. Ưu điểm như độ chính xác cao, độ bền vượt trội, và thiết kế dài phù hợp block động cơ sâu giúp sản phẩm này nổi bật. Cấu tạo cơ bản với thân đồng, thermistor NTC, và tiếp điểm cảnh báo đảm bảo hiệu suất. Tương thích với động cơ Perkins, Cummins, Weichai, và các ứng dụng hàng hải/công nghiệp. Chức năng cảnh báo quá nhiệt và phạm vi nhiệt độ 0-120°C mang lại an toàn tối đa. Bảo dưỡng định kỳ đơn giản giúp kéo dài tuổi thọ lên 10-15 năm.
