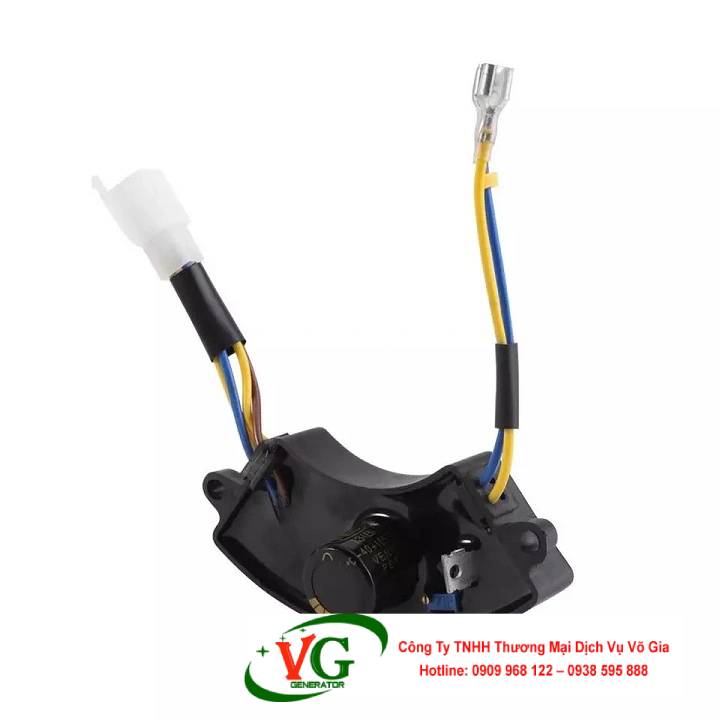

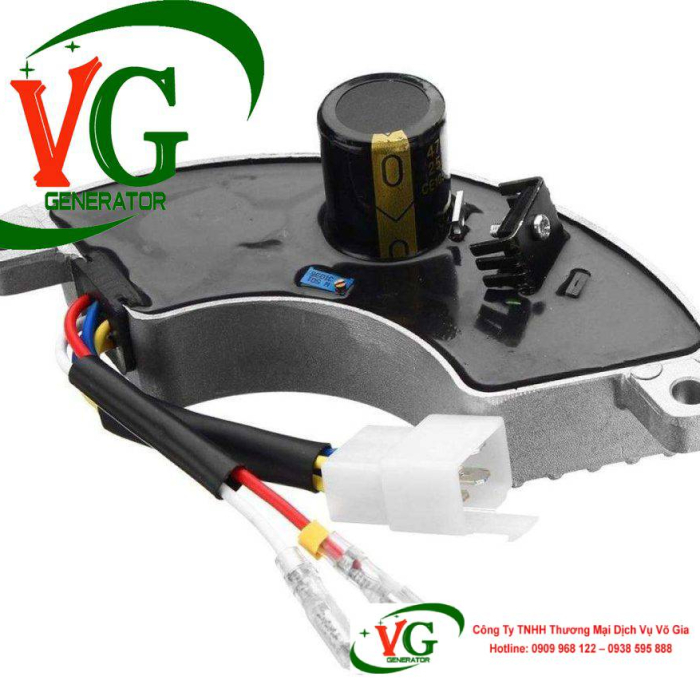

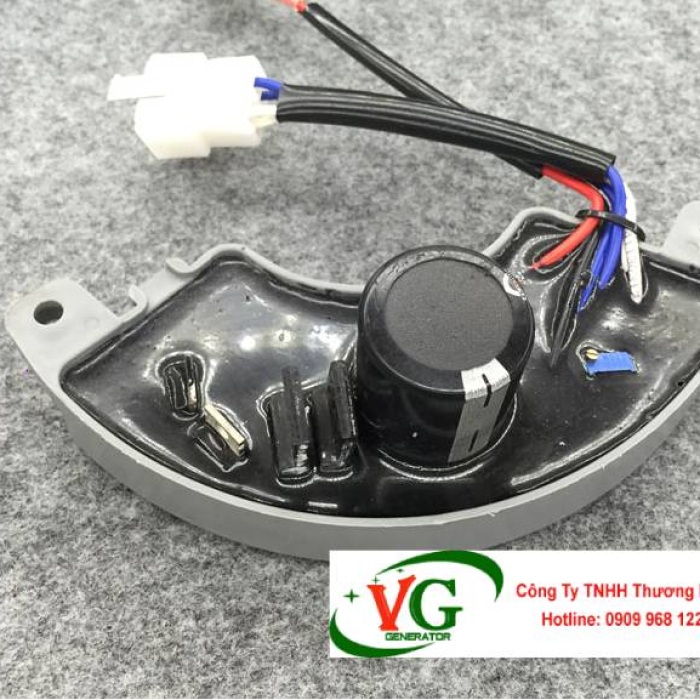

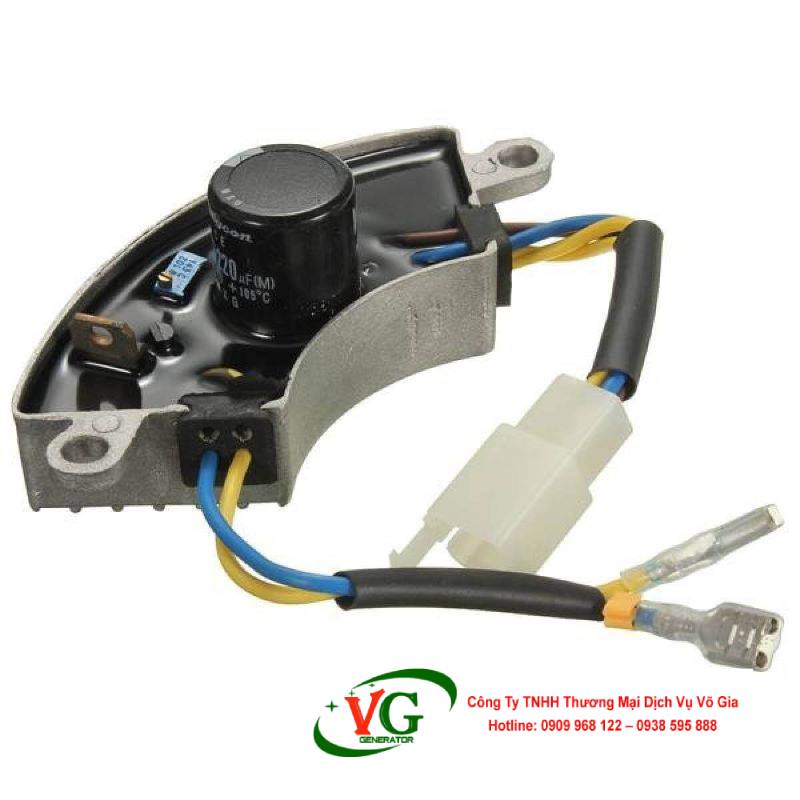

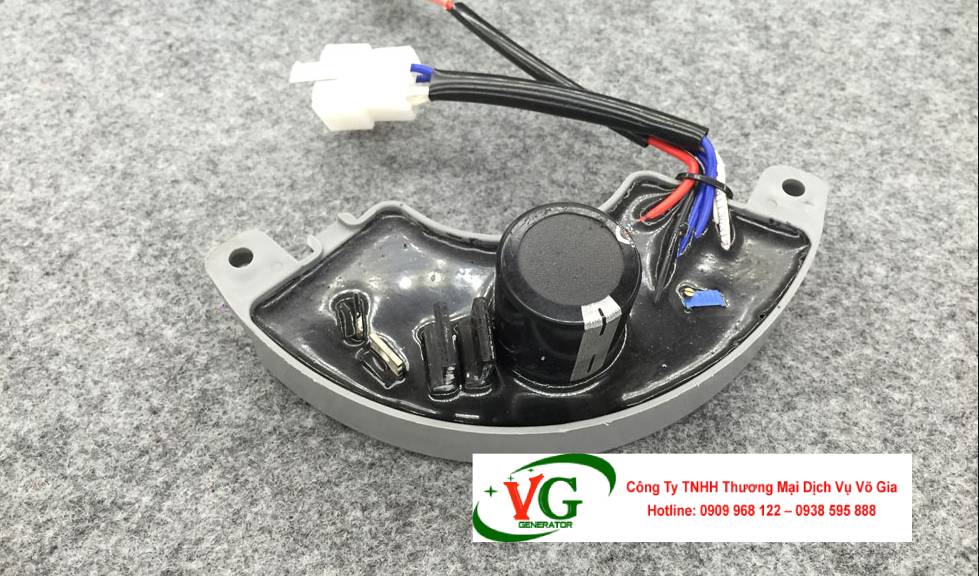

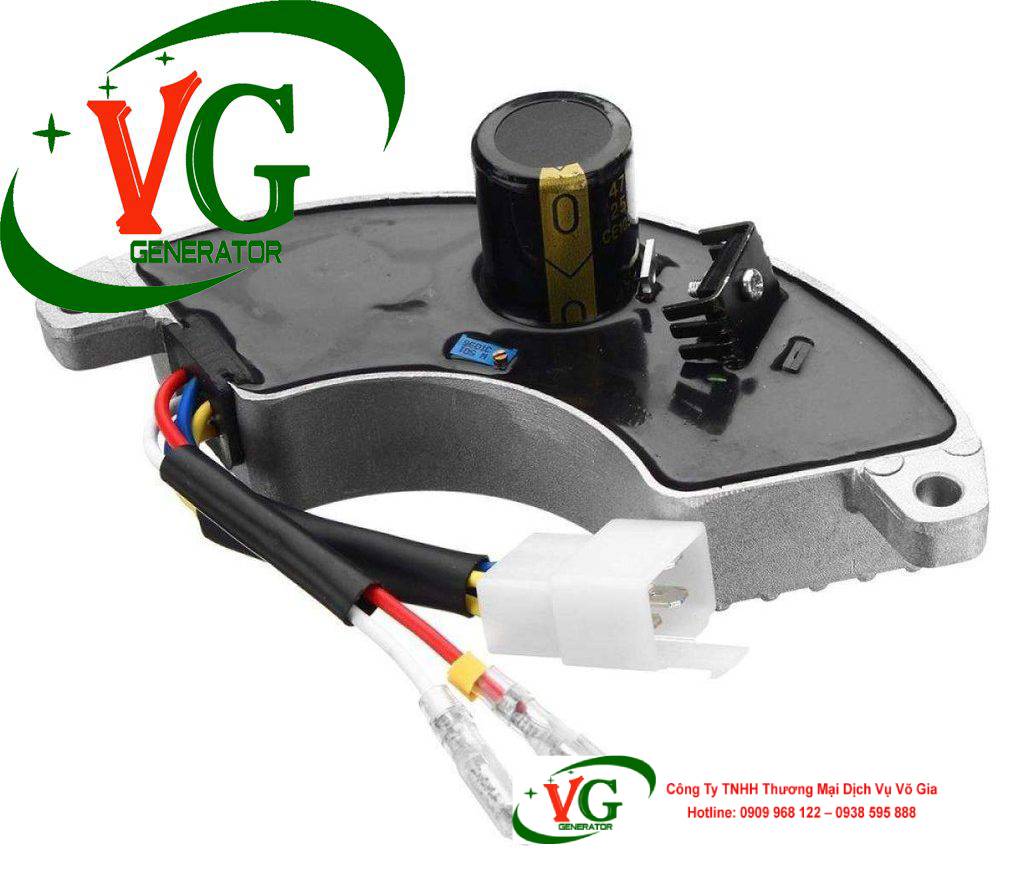

Mạch điều chỉnh điện áp tự động AVR 1-3KW (Cong) là một thiết bị quan trọng trong các hệ thống máy phát điện chạy xăng công suất từ 2KW đến 3KW, đặc biệt là model 168F. Với thiết kế cong đặc trưng và chất liệu nhựa cao cấp, AVR này đảm bảo điện áp đầu ra ổn định, bảo vệ thiết bị điện và tăng độ bền cho máy phát.
Để khám phá thêm các bộ điều chỉnh điện áp khác, quý khách có thể tham khảo: Mạch kích mồi từ cho máy phát, Mạch KI-DAVR, Mạch GAVR, Mạch AVR Stamford, Mạch AVR Leroy Somer, Mạch AVR DENYO, Mạch AVR chổi than
.jpg)
1. Khi Lựa Chọn Mạch Điều Chỉnh Điện Áp AVR 1-3KW (Cong) Cần Quan Tâm Những Thông Số Kỹ Thuật Trọng Yếu Nào?
Khi lựa chọn AVR 1-3KW (Cong), việc hiểu rõ các thông số kỹ thuật trọng yếu là điều cần thiết để đảm bảo thiết bị phù hợp với máy phát và đáp ứng nhu cầu sử dụng. Dưới đây là các thông số quan trọng cần xem xét:
1.1. Điện Áp Đầu Vào Và Đầu Ra
AVR 1-3KW (Cong) có điện áp đầu vào từ 60-90 VAC (xoay chiều) và điện áp đầu ra từ 5-85 VDC. Các thông số này đảm bảo thiết bị có thể nhận tín hiệu từ stator của máy phát và cung cấp dòng kích từ phù hợp cho rotor.
1.2. Dòng Điện Kích Từ
Thiết bị hỗ trợ dòng điện kích từ liên tục 1.8A và ngắt quãng 3A trong 10 giây. Đây là yếu tố quan trọng để đảm bảo AVR có thể đáp ứng tải thay đổi mà không bị quá tải.
1.3. Tần Số Hoạt Động
AVR 1-3KW (Cong) được thiết kế để hoạt động ở tần số 50/60 Hz, phù hợp với các máy phát chạy xăng phổ biến tại Việt Nam.
1.4. Loại Tụ Điện
Tụ điện trong AVR có định mức 250V/220µF, giúp ổn định tín hiệu và hỗ trợ quá trình chỉnh lưu. Tụ điện cần được kiểm tra định kỳ để đảm bảo không bị phồng hoặc rò rỉ.
1.5. Điện Trở Tối Thiểu
Điện trở cuộn kích từ tối thiểu là 25 ohm, đảm bảo AVR có thể điều chỉnh dòng kích từ hiệu quả mà không gây tổn hao năng lượng lớn.
1.6. Độ Chính Xác Điều Chỉnh
AVR 1-3KW (Cong) duy trì độ chính xác điện áp trong khoảng ±0.5%, giúp đảm bảo chất lượng điện cung cấp ổn định cho các thiết bị điện nhạy cảm.
| Thông Số |
Giá Trị |
| Điện áp đầu vào |
60-90 VAC |
| Điện áp đầu ra |
5-85 VDC |
| Dòng điện kích từ |
Liên tục 1.8A, ngắt quãng 3A (10 giây) |
| Tần số |
50/60 Hz |
| Tụ điện |
250V/220µF |
| Điện trở tối thiểu |
25 ohm |
| Độ chính xác |
±0.5% |
Mẹo: Kiểm tra kỹ thông số của máy phát (như model 168F) để đảm bảo tương thích với AVR 1-3KW (Cong) trước khi mua.
2. Những Linh Kiện Chính Tạo Nên Mạch Điều Chỉnh Điện Áp AVR 1-3KW (Cong) Gồm Những Phần Nào?
AVR 1-3KW (Cong) được cấu tạo từ các linh kiện điện tử chất lượng cao, đảm bảo khả năng điều chỉnh điện áp chính xác và độ bền lâu dài. Dưới đây là các linh kiện chính:
2.1. Biến Áp Cảm Biến
Biến áp cảm biến nhận tín hiệu điện áp từ stator (60-90 VAC) và chuyển đổi thành tín hiệu phù hợp để xử lý. Linh kiện này đảm bảo AVR có thể giám sát điện áp đầu ra liên tục.
2.2. Mạch Chỉnh Lưu
Mạch chỉnh lưu chuyển đổi tín hiệu AC thành DC, cung cấp nguồn cho bộ khuếch đại lỗi và thyristor. Tụ điện 250V/220µF trong mạch chỉnh lưu giúp ổn định tín hiệu.
2.3. Bộ So Sánh Và Khuếch Đại Lỗi
Bộ so sánh so sánh điện áp đo được với giá trị tham chiếu, trong khi bộ khuếch đại lỗi tạo tín hiệu điều khiển để điều chỉnh dòng kích từ. Đây là trung tâm điều khiển của AVR.
2.4. Thyristor Công Suất
Thyristor điều chỉnh dòng kích từ (1.8A liên tục, 3A ngắt quãng) đến cuộn dây rotor, đảm bảo điện áp đầu ra ổn định. Linh kiện này được thiết kế để chịu tải cao và nhiệt độ khắc nghiệt.
Bộ lọc nhiễu điện từ giảm thiểu tác động của nhiễu từ môi trường hoặc máy phát, đảm bảo tín hiệu đầu vào sạch và chính xác.
Vỏ nhựa cách điện bảo vệ các linh kiện bên trong khỏi bụi, ẩm, và va đập. Thiết kế cong đặc trưng giúp dễ dàng lắp đặt trong các máy phát 2KW-3KW.
Cảnh báo: Không tự ý tháo rời AVR để kiểm tra linh kiện nếu không có kiến thức chuyên môn, vì điều này có thể làm hỏng thiết bị.
3. Vì Sao Máy Phát Điện Cần Lắp Đặt Mạch Điều Chỉnh Điện Áp AVR 1-3KW (Cong)?
Máy phát điện, đặc biệt là các model chạy xăng 2KW-3KW (168F), cần AVR 1-3KW (Cong) để đảm bảo hiệu suất và an toàn. Dưới đây là các lý do chính:
3.1. Ổn Định Điện Áp Đầu Ra
AVR 1-3KW (Cong) duy trì điện áp đầu ra trong khoảng ±0.5%, giúp bảo vệ các thiết bị điện nhạy cảm như đèn, quạt, hoặc máy bơm khỏi hư hỏng do dao động điện áp.
Thiết bị tích hợp bảo vệ quá áp, quá dòng, và dưới tần số, giúp giảm thiểu nguy cơ hỏng rotor hoặc stator do tải không ổn định.
Bằng cách điều chỉnh dòng kích từ chính xác, AVR giảm áp lực lên động cơ và các bộ phận điện, kéo dài tuổi thọ máy phát.
Trong các ứng dụng như xây dựng hoặc nông nghiệp, tải có thể thay đổi liên tục. AVR 1-3KW (Cong) đảm bảo điện áp ổn định ngay cả khi tải tăng hoặc giảm đột ngột.
Việc sử dụng AVR giúp giảm thiểu hỏng hóc thiết bị điện và máy phát, từ đó tiết kiệm chi phí sửa chữa và bảo trì.
Mẹo: Lắp đặt AVR 1-3KW (Cong) ngay từ đầu để tránh các sự cố về điện áp và bảo vệ hệ thống máy phát.
4. Phương Pháp Kết Nối Mạch Điều Chỉnh Điện Áp AVR 1-3KW (Cong) Với Máy Phát Điện Chi Tiết Ra Sao?
Kết nối AVR 1-3KW (Cong) với máy phát đòi hỏi sự chính xác để đảm bảo hoạt động ổn định và an toàn. Dưới đây là quy trình chi tiết:
4.1. Chuẩn Bị Trước Khi Kết Nối
- Kiểm tra máy phát: Đảm bảo máy phát (2KW-3KW, 168F) tương thích với thông số của AVR (60-90 VAC đầu vào, 5-85 VDC đầu ra).
- Tắt nguồn: Ngắt hoàn toàn nguồn điện vào máy phát và AVR để đảm bảo an toàn.
- Chuẩn bị dụng cụ: Sử dụng tua vít, đồng hồ vạn năng, và dây dẫn chất lượng cao (chịu nhiệt, chống nhiễu).
- Kết nối nguồn đầu vào: Nối hai đầu dây từ cuộn dây nguồn của stator (60-90 VAC) vào các cổng 1 và 2 của AVR. Đảm bảo cực tính đúng và mối nối chặt.
- Kết nối cảm biến: Nối các đầu 3 và 4 của AVR với cuộn dây cảm biến trên stator để đo điện áp đầu ra.
- Kết nối cuộn kích từ: Nối các đầu F+ và F- với cuộn dây kích từ của rotor. Kiểm tra điện trở cuộn kích từ (tối thiểu 25 ohm) bằng đồng hồ vạn năng.
- Lắp cầu chì: Sử dụng cầu chì 3A để bảo vệ mạch AVR khỏi quá dòng.
- Kiểm tra kết nối: Dùng đồng hồ vạn năng để kiểm tra các mối nối, đảm bảo không có chập mạch hoặc lỏng dây.
- Khởi động thử: Bật máy phát, đo điện áp đầu ra (220V hoặc 380V tùy hệ thống) để đảm bảo AVR hoạt động đúng.
- Tham khảo sơ đồ đấu nối trong tài liệu kỹ thuật của AVR 1-3KW (Cong).
- Đảm bảo dây dẫn có tiết diện phù hợp (tối thiểu 1.5mm²) để tránh sụt áp.
- Không kết nối khi máy phát đang chạy để tránh nguy cơ điện giật.
Cảnh báo: Đấu nối sai có thể gây hỏng AVR hoặc máy phát. Hãy nhờ kỹ thuật viên chuyên nghiệp nếu không chắc chắn.
5. Việc Điều Chỉnh Tần Số Máy Phát Có Liên Quan Đến Mạch Điều Chỉnh Điện Áp AVR 1-3KW (Cong) Không?
Mặc dù tần số máy phát chủ yếu phụ thuộc vào tốc độ quay của động cơ, AVR 1-3KW (Cong) có vai trò hỗ trợ trong việc đảm bảo sự ổn định của tần số thông qua chức năng bảo vệ dưới tần số.
AVR 1-3KW (Cong) tích hợp chức năng bảo vệ dưới tần số, tự động giảm dòng kích từ khi tần số giảm dưới 45 Hz (hệ 50 Hz) hoặc 55 Hz (hệ 60 Hz). Điều này giúp:
- Ngăn chặn quá kích từ khi tốc độ quay của động cơ thấp.
- Bảo vệ máy phát khỏi hư hỏng do hoạt động ở tần số không ổn định.
- Đảm bảo chất lượng điện cung cấp bằng cách duy trì tần số trong ngưỡng cho phép.
AVR 1-3KW (Cong) không trực tiếp điều chỉnh tần số, vì tần số phụ thuộc vào tốc độ quay của động cơ, được điều khiển bởi bộ điều tốc (governor). Tuy nhiên, AVR hỗ trợ gián tiếp bằng cách:
- Ổn định điện áp, giúp động cơ hoạt động mượt mà hơn.
- Giảm tải cho động cơ khi tần số thấp, tránh hiện tượng quá tải.
Để tối ưu hóa hiệu suất:
- Kiểm tra bộ điều tốc của máy phát để đảm bảo tần số ổn định (50 Hz hoặc 60 Hz).
- Điều chỉnh cài đặt AVR để phù hợp với tần số định mức của máy phát.
- Ghi chép dữ liệu tần số và điện áp định kỳ để phát hiện bất thường.
Mẹo: Kết hợp AVR 1-3KW (Cong) với bộ điều tốc chất lượng cao để đảm bảo cả tần số và điện áp đều ổn định.
Mạch điều chỉnh điện áp AVR 1-3KW (Cong) là một giải pháp hiệu quả cho các máy phát điện chạy xăng 2KW-3KW, đảm bảo điện áp ổn định, bảo vệ thiết bị, và tăng độ bền hệ thống. Bằng cách chọn đúng thông số kỹ thuật, hiểu rõ linh kiện, lý do cần lắp đặt, thực hiện kết nối chính xác, và nắm được mối liên quan với tần số, người dùng có thể tối ưu hóa hiệu suất máy phát. Công Ty TNHH Thương Mại Dịch Vụ Võ Gia cam kết cung cấp AVR 1-3KW (Cong) chính hãng cùng dịch vụ hỗ trợ kỹ thuật chuyên sâu, giúp bạn vận hành hệ thống an toàn và hiệu quả.
