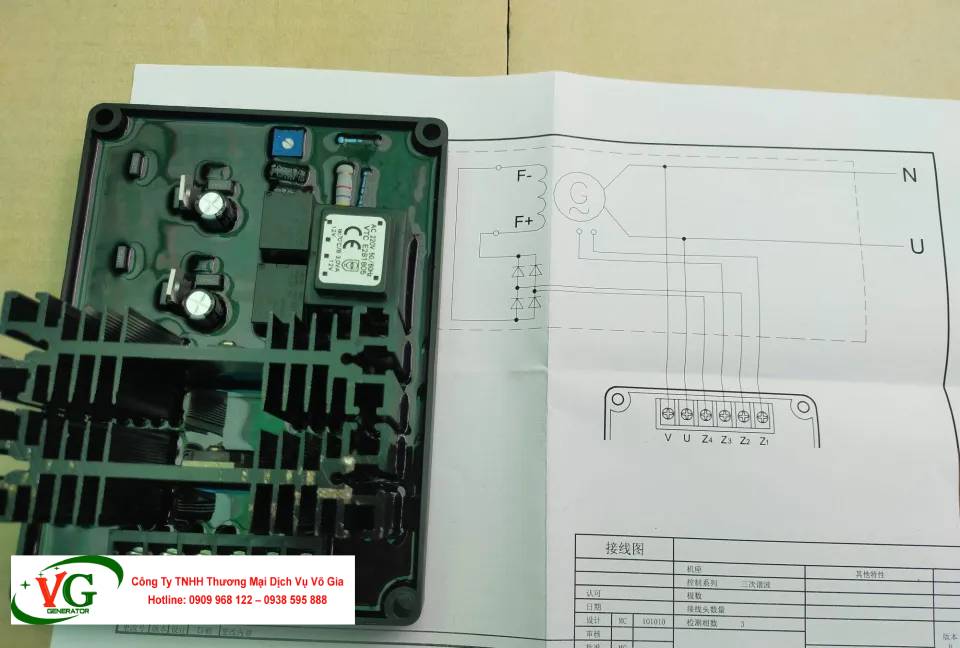

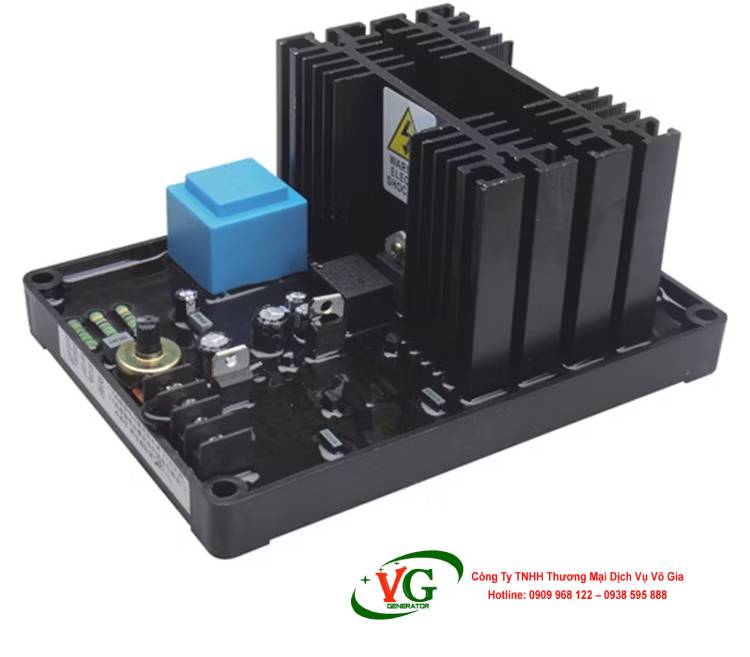

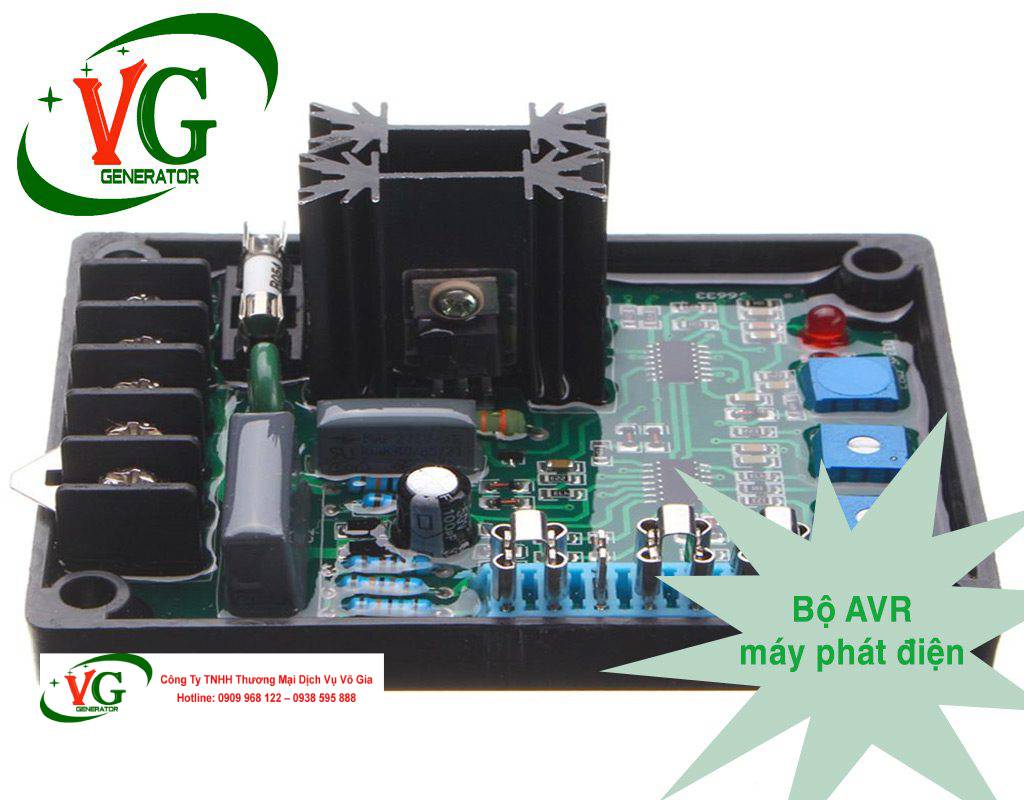

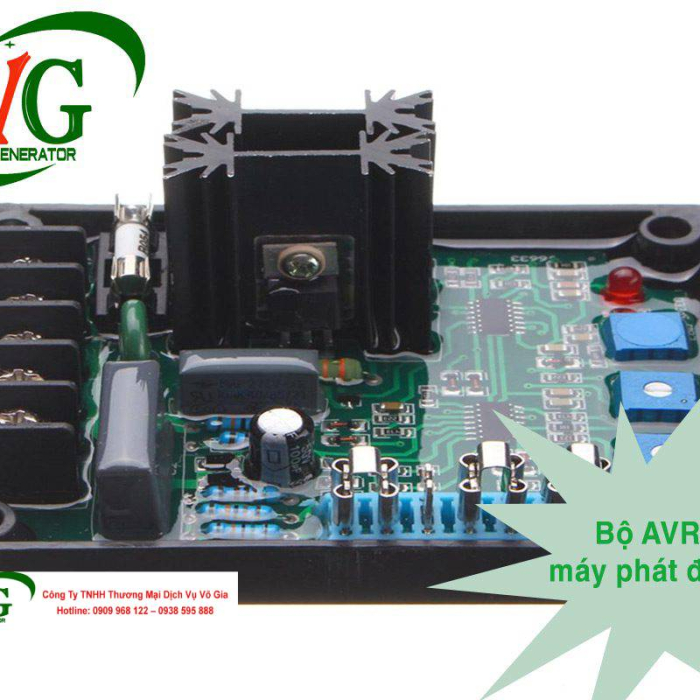

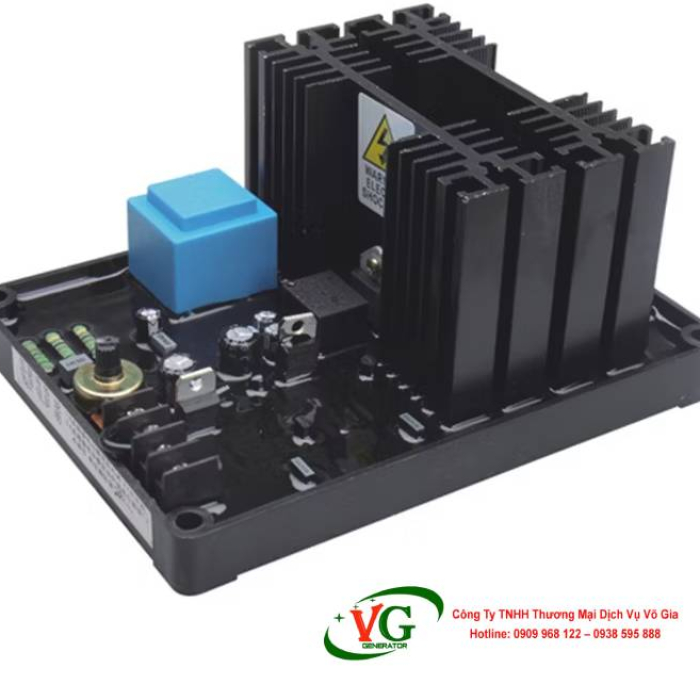

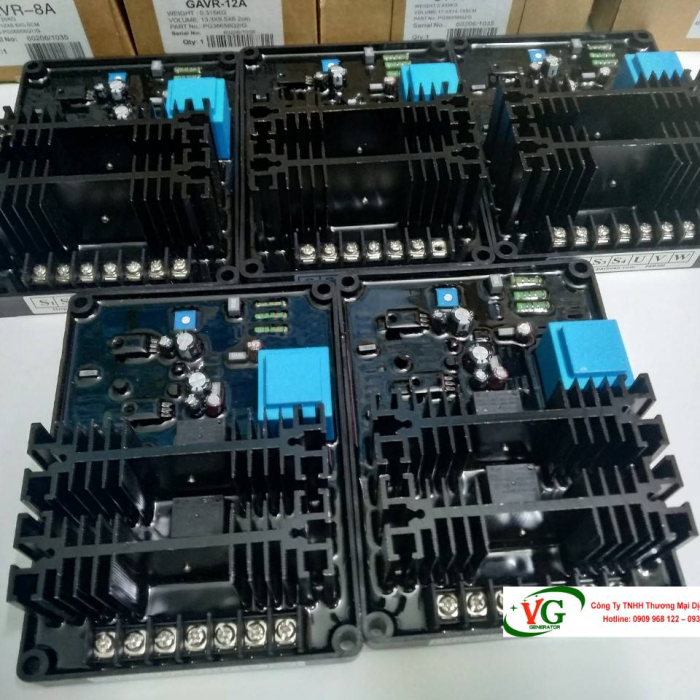

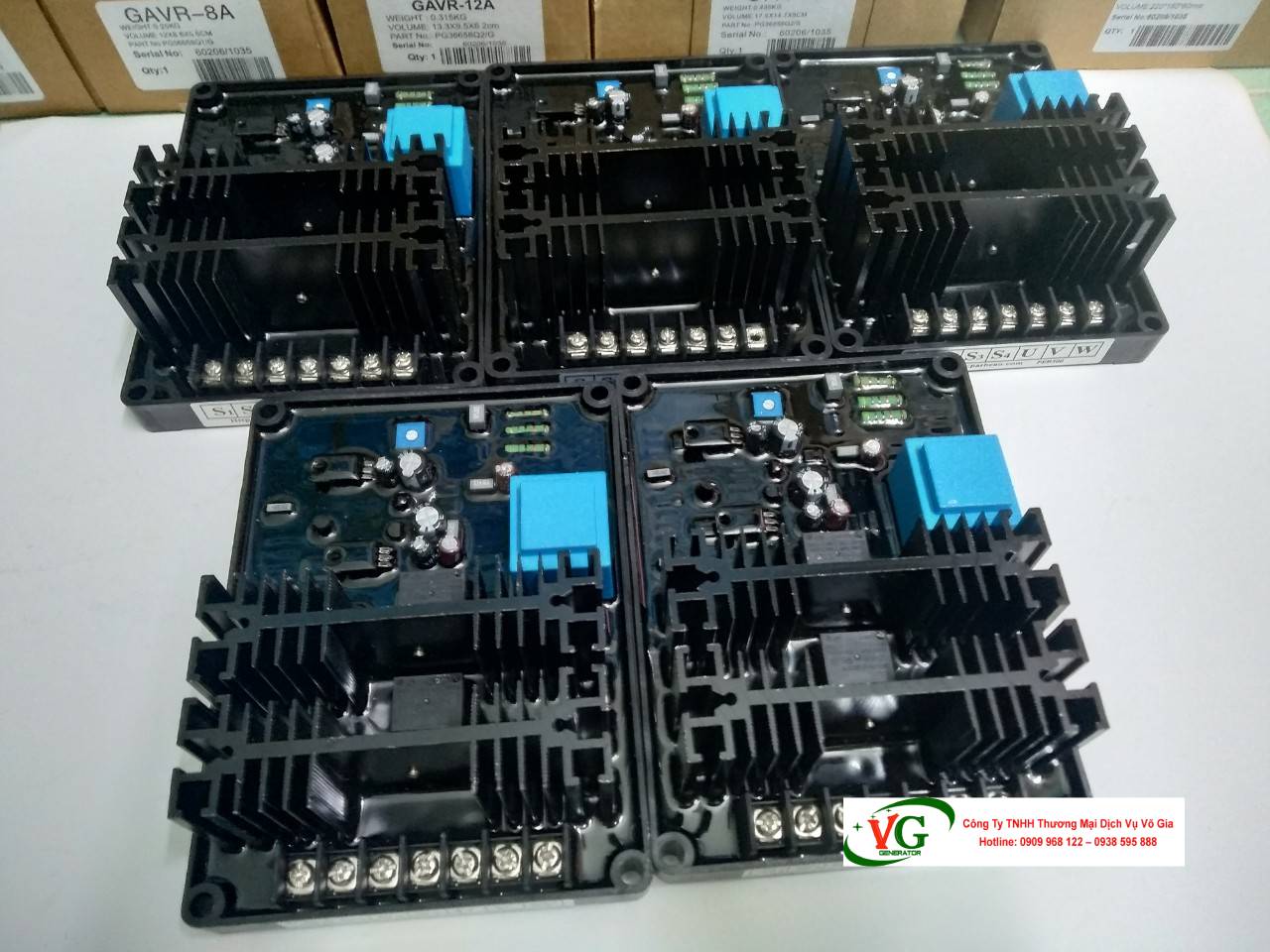

Mạch điều chỉnh điện áp AVR GB130

Mạch điều chỉnh điện áp AVR GB130 là một thiết bị quan trọng trong hệ thống máy phát điện, đảm bảo điện áp đầu ra ổn định và an toàn cho các thiết bị sử dụng. Với thiết kế tối ưu và khả năng hoạt động đáng tin cậy, AVR GB130 được sử dụng rộng rãi trong các ứng dụng từ công nghiệp đến dân dụng.

Để khám phá thêm các bộ điều chỉnh điện áp khác, quý khách có thể tham khảo: Mạch kích mồi từ cho máy phát, Mạch KI-DAVR, Mạch GAVR, Mạch AVR Stamford, Mạch AVR Leroy Somer, Mạch AVR DENYO, Mạch AVR chổi than

1. Chức Năng Ổn Định Điện Áp Của Mạch AVR GB130

Mạch điều chỉnh điện áp tự động (Automatic Voltage Regulator - AVR) GB130 được thiết kế để duy trì điện áp đầu ra của máy phát điện ở mức ổn định, bất kể sự thay đổi của tải hoặc điều kiện vận hành. Chức năng ổn định điện áp được thực hiện thông qua các cơ chế sau:

1.1. Cảm Biến Điện Áp Đầu Ra

AVR GB130 sử dụng các cuộn dây hồi tiếp (thường là cuộn dây số 3 và số 4) để đo lường điện áp đầu ra của máy phát điện. Tín hiệu điện áp được lấy mẫu từ các đầu nối và chuyển đổi thành tín hiệu điện áp một chiều (DC) thông qua mạch chỉnh lưu. Tín hiệu này được so sánh với điện áp tham chiếu (thường là 220V cho máy 1 pha hoặc 380V cho máy 3 pha).

1.2. Điều Chỉnh Dòng Kích Từ

Dựa trên sự chênh lệch giữa điện áp đo được và điện áp tham chiếu, AVR GB130 điều chỉnh dòng kích từ cấp đến cuộn dây rotor của máy phát. Nếu điện áp đầu ra thấp hơn tham chiếu, AVR tăng dòng kích từ để tăng từ trường, từ đó nâng điện áp. Ngược lại, nếu điện áp cao hơn, AVR giảm dòng kích từ để đưa điện áp về mức ổn định.

1.3. Phản Hồi Nhanh Với Tải Biến Đổi

Khi tải thay đổi đột ngột (ví dụ: bật/tắt thiết bị tiêu thụ lớn), AVR GB130 phản ứng nhanh chóng để bù lại sự sụt áp hoặc quá áp. Điều này được thực hiện thông qua mạch điều khiển PID (Proportional-Integral-Derivative), giúp giảm sai số và duy trì điện áp ổn định trong khoảng ±1%.

1.4. Bảo Vệ Quá Áp và Dưới Tần Số

AVR GB130 tích hợp các tính năng bảo vệ như bảo vệ quá áp và bảo vệ dưới tần số (Under-Frequency Protection - UFRO). Khi tần số giảm dưới ngưỡng an toàn (thường dưới 90% tần số định mức), AVR tự động giảm dòng kích từ để bảo vệ cuộn dây rotor khỏi quá nhiệt.

Nhờ các cơ chế trên, AVR GB130 đảm bảo điện áp đầu ra ổn định, giảm thiểu nguy cơ hư hỏng thiết bị và kéo dài tuổi thọ của máy phát điện. Sản phẩm này đặc biệt phù hợp với các máy phát công suất từ 5-30kW, đáp ứng nhu cầu đa dạng trong công nghiệp và dân dụng.

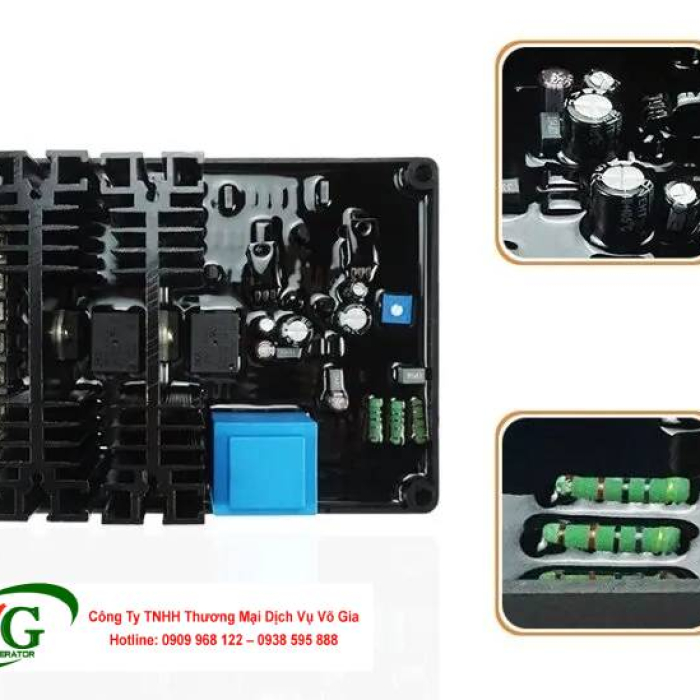

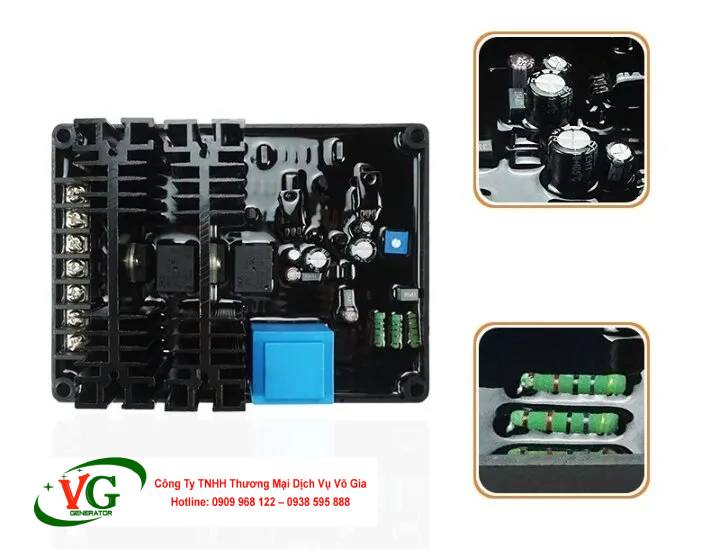

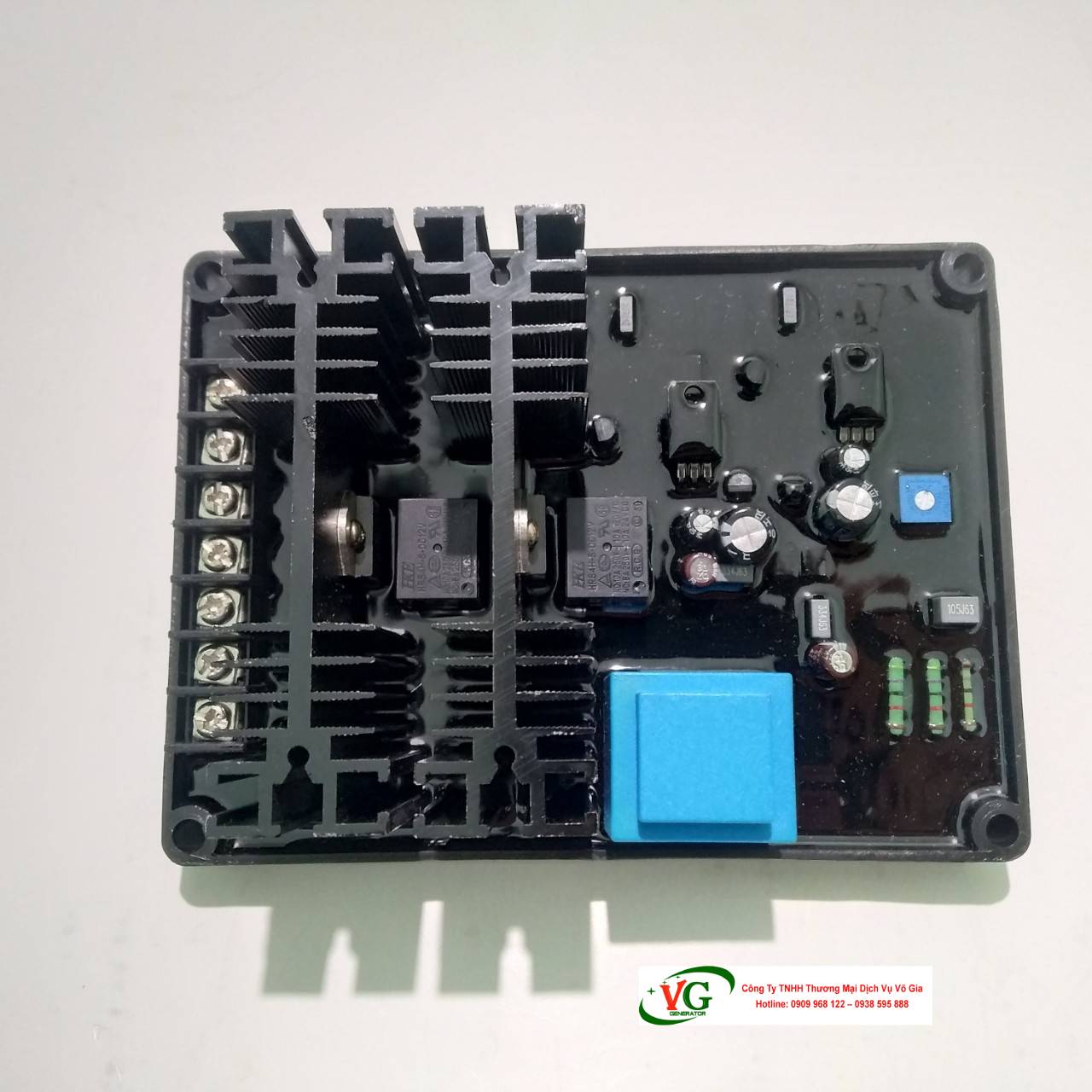

2. Cấu Trúc Board Mạch AVR GB130: Nhiều Lớp Hay Một Lớp?

Board mạch AVR GB130 được thiết kế để tối ưu hóa hiệu suất và độ bền trong các điều kiện vận hành khắc nghiệt. Câu hỏi liệu board mạch này là một lớp hay nhiều lớp thường được đặt ra khi xem xét khả năng tích hợp và độ phức tạp của thiết bị.

2.1. Cấu Trúc Một Lớp

AVR GB130 thường sử dụng board mạch một lớp (single-layer PCB) để giảm chi phí sản xuất và đơn giản hóa quy trình lắp ráp. Board một lớp được chế tạo với một lớp đồng dẫn điện trên bề mặt, phù hợp cho các mạch điện tử đơn giản với số lượng linh kiện vừa phải.

2.2. Lý Do Chọn Board Một Lớp

• Chi phí thấp: Board một lớp có giá thành sản xuất thấp hơn so với board nhiều lớp, giúp AVR GB130 trở thành lựa chọn kinh tế cho các máy phát điện nhỏ và trung bình.
• Dễ bảo trì: Thiết kế đơn giản giúp việc kiểm tra và sửa chữa dễ dàng hơn, đặc biệt trong các ứng dụng không yêu cầu tích hợp phức tạp.
• Độ bền cao: Với ít lớp hơn, board mạch ít bị ảnh hưởng bởi các vấn đề như phân lớp hoặc hư hỏng do nhiệt độ cao.

2.3. Khi Nào Sử Dụng Board Nhiều Lớp?

Mặc dù AVR GB130 chủ yếu sử dụng board một lớp, trong một số phiên bản cao cấp hoặc ứng dụng công suất lớn, nhà sản xuất có thể sử dụng board nhiều lớp (multi-layer PCB) để tăng khả năng tích hợp các tính năng như điều khiển kỹ thuật số, kết nối song song hoặc bảo vệ nâng cao. Tuy nhiên, với model GB130 tiêu chuẩn, board một lớp vẫn là lựa chọn phổ biến nhất.

Kết luận, cấu trúc board mạch AVR GB130 thường là một lớp, phù hợp với các ứng dụng phổ thông. Nếu cần thiết kế phức tạp hơn, khách hàng có thể liên hệ Công Ty TNHH Thương Mại Dịch Vụ Võ Gia để yêu cầu phiên bản tùy chỉnh.

3. Sơ Đồ Nguyên Lý Chuẩn Của Mạch AVR GB130

Sơ đồ nguyên lý của mạch AVR GB130 bao gồm các khối chức năng chính, hoạt động phối hợp để đảm bảo điện áp đầu ra ổn định. Dưới đây là các khối cơ bản:

3.1. Khối Cảm Biến Điện Áp

Khối này sử dụng cuộn dây hồi tiếp (số 3 và số 4) hoặc máy biến áp đo lường (Potential Transformer - PT) để lấy mẫu điện áp đầu ra của máy phát. Tín hiệu điện áp xoay chiều (AC) được chuyển đổi thành tín hiệu DC thông qua mạch chỉnh lưu và lọc.

3.2. Khối So Sánh và Điều Khiển

Tín hiệu DC từ khối cảm biến được so sánh với điện áp tham chiếu (thường là 8.6VDC). Mạch so sánh sử dụng bộ khuếch đại thuật toán (op-amp) hoặc vi mạch điều khiển PID để tạo ra tín hiệu điều khiển dựa trên sai số giữa điện áp thực tế và tham chiếu.

3.3. Khối Khuếch Đại

Khối khuếch đại sử dụng transistor (như cặp Darlington) để khuếch đại tín hiệu điều khiển, từ đó điều chỉnh dòng kích từ cấp đến cuộn dây rotor. Điều này giúp thay đổi từ trường và ổn định điện áp đầu ra.

3.4. Khối Kích Từ Công Suất

Khối này cung cấp dòng điện một chiều (DC) đến cuộn dây kích từ (F+ và F-) trên rotor. Dòng kích từ có thể đạt tối đa 30A và điện áp lên đến 90V, phù hợp với thông số kỹ thuật của AVR GB130.

3.5. Khối Bảo Vệ

Khối bảo vệ bao gồm các mạch bảo vệ quá áp, dưới tần số và ngắn mạch, đảm bảo an toàn cho AVR và máy phát trong các tình huống bất thường.

Sơ đồ nguyên lý này đảm bảo AVR GB130 hoạt động hiệu quả, với khả năng phản hồi nhanh và độ chính xác cao. Để có sơ đồ chi tiết, khách hàng có thể yêu cầu tài liệu kỹ thuật từ Công Ty TNHH Thương Mại Dịch Vụ Võ Gia.

4. Ảnh Hưởng Của Tần Số Lưới Đến Hoạt Động AVR GB130

Tần số lưới (thường là 50Hz hoặc 60Hz) có ảnh hưởng trực tiếp đến hoạt động của AVR GB130, đặc biệt trong các hệ thống hòa lưới hoặc vận hành độc lập.

4.1. Tần Số Thấp

Khi tần số lưới giảm dưới 90% giá trị định mức (ví dụ: dưới 45Hz cho lưới 50Hz), AVR GB130 kích hoạt tính năng bảo vệ dưới tần số (UFRO). Điều này làm giảm dòng kích từ để tránh quá nhiệt cuộn dây rotor, đồng thời bảo vệ các thiết bị tiêu thụ điện khỏi hư hỏng.

4.2. Tần Số Cao

Nếu tần số lưới vượt quá 145% giá trị định mức (ví dụ: trên 72.5Hz cho lưới 50Hz), AVR GB130 có thể giảm hiệu suất do tín hiệu điều khiển bị nhiễu. Trong trường hợp này, AVR sẽ điều chỉnh dòng kích từ để duy trì điện áp ổn định, nhưng hiệu quả có thể bị ảnh hưởng nếu tần số vượt quá ngưỡng thiết kế.

4.3. Ổn Định Tần Số

AVR GB130 được thiết kế để hoạt động tối ưu trong phạm vi tần số từ 90% đến 145% giá trị định mức. Để đảm bảo hiệu suất, cần kiểm tra tốc độ quay của máy phát (liên quan trực tiếp đến tần số) và điều chỉnh nếu cần thiết.

4.4. Ứng Dụng Trong Hệ Thống Hòa Lưới

Trong các hệ thống hòa lưới, AVR GB130 phải đồng bộ tần số và điện áp với lưới điện. Sự chênh lệch tần số có thể gây mất cân bằng tải hoặc xung đột giữa các máy phát, dẫn đến giảm hiệu suất. Do đó, AVR GB130 tích hợp chức năng bù điện kháng để ổn định hoạt động trong các hệ thống phức tạp.

Để giảm thiểu ảnh hưởng của tần số lưới, người dùng nên kiểm tra định kỳ tốc độ quay của máy phát và đảm bảo AVR được cài đặt đúng thông số kỹ thuật.

5. Chế Độ Điều Khiển Dòng và Điện Áp Của AVR GB130

AVR GB130 chủ yếu được thiết kế để điều khiển điện áp, nhưng trong một số trường hợp, nó cũng hỗ trợ điều khiển công suất vô công (reactive power), liên quan gián tiếp đến dòng điện. Dưới đây là phân tích chi tiết:

5.1. Chế Độ Điều Khiển Điện Áp

Chức năng chính của AVR GB130 là duy trì điện áp đầu ra ổn định bằng cách điều chỉnh dòng kích từ. Mạch so sánh liên tục giám sát điện áp đầu ra và điều chỉnh dòng kích từ để giảm sai số với điện áp tham chiếu.

5.2. Điều Khiển Công Suất Vô Công

Trong các hệ thống hòa lưới hoặc khi tải thay đổi đáng kể, AVR GB130 có khả năng điều chỉnh công suất vô công bằng cách kiểm soát dòng kích từ. Điều này đảm bảo mối quan hệ hợp lý giữa điện áp máy phát, điện áp lưới và công suất vô công, đặc biệt quan trọng trong các ứng dụng công nghiệp.

5.3. Hạn Chế Điều Khiển Dòng Trực Tiếp

AVR GB130 không có chế độ điều khiển dòng trực tiếp như một số model AVR kỹ thuật số cao cấp. Thay vào đó, nó tập trung vào điều chỉnh điện áp và công suất vô công thông qua dòng kích từ. Nếu cần điều khiển dòng chính xác, người dùng có thể cần thêm thiết bị đo lường hoặc AVR cao cấp hơn.

Khả năng điều chỉnh linh hoạt của AVR GB130 khiến nó phù hợp cho các ứng dụng từ dân dụng đến công nghiệp, nhưng trong các hệ thống yêu cầu kiểm soát dòng phức tạp, cần cân nhắc bổ sung thiết bị hỗ trợ.

6. Lưu Ý Khi Lắp Đặt Mạch AVR GB130

Việc lắp đặt AVR GB130 đúng cách là yếu tố then chốt để đảm bảo hiệu suất và an toàn. Dưới đây là các lưu ý quan trọng:

6.1. Xác Định Đầu Nối

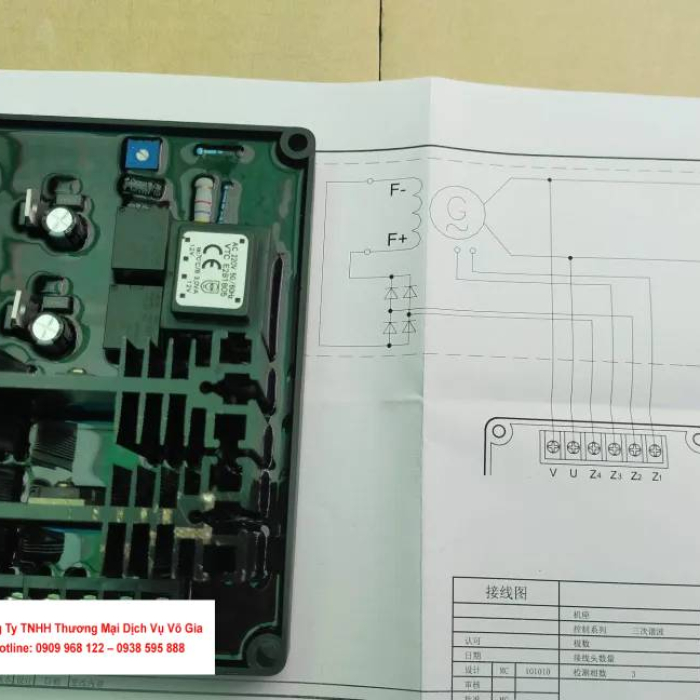

AVR GB130 thường có 4 đầu nối chính: No T1/No V (đầu vào) và F+/F- (đầu ra đến chổi than). Đảm bảo đấu nối đúng theo sơ đồ cung cấp bởi nhà sản xuất để tránh ngắn mạch hoặc hư hỏng.

6.2. Kiểm Tra Môi Trường Lắp Đặt

Lắp đặt AVR trong môi trường khô ráo, thoáng khí, tránh bụi và độ ẩm cao. Nhiệt độ môi trường nên nằm trong khoảng từ -10°C đến 60°C để đảm bảo hoạt động ổn định.

6.3. Sử Dụng Dây Dẫn Phù Hợp

Chọn dây dẫn có tiết diện phù hợp với dòng điện định mức (tối đa 30A). Dây dẫn quá nhỏ có thể gây sụt áp hoặc quá nhiệt, ảnh hưởng đến hiệu suất AVR.

6.4. Kiểm Tra Chổi Than

Trước khi lắp đặt, kiểm tra tình trạng chổi than của máy phát. Chổi than mòn hoặc bẩn có thể làm giảm hiệu quả điều chỉnh điện áp.

6.5. Thử Nghiệm Sau Lắp Đặt

Sau khi lắp đặt, vận hành thử máy phát và đo điện áp đầu ra bằng đồng hồ vạn năng. Đảm bảo điện áp ổn định ở mức 220V (1 pha) hoặc 380V (3 pha) với sai số ±1%.

6.6. Tránh Tự Ý Sửa Chữa

Nếu không có chuyên môn, không tự ý tháo lắp hoặc sửa chữa AVR. Liên hệ Công Ty TNHH Thương Mại Dịch Vụ Võ Gia để được hỗ trợ kỹ thuật chuyên nghiệp.

Tuân thủ các lưu ý trên giúp đảm bảo AVR GB130 hoạt động hiệu quả và kéo dài tuổi thọ của hệ thống máy phát điện.

7. Tại Sao Chọn AVR GB130 Từ Công Ty TNHH Thương Mại Dịch Vụ Võ Gia?

Công Ty TNHH Thương Mại Dịch Vụ Võ Gia là nhà phân phối chính hãng AVR GB130, cam kết mang đến sản phẩm chất lượng cao và dịch vụ hỗ trợ tận tâm. Khi mua AVR GB130 từ Võ Gia, khách hàng nhận được:

• Sản phẩm chính hãng: Đảm bảo xuất xứ rõ ràng và đạt các tiêu chuẩn quốc tế.
• Bảo hành 6 tháng: Hỗ trợ thay thế linh kiện nếu có lỗi từ nhà sản xuất.
• Tư vấn kỹ thuật: Đội ngũ kỹ thuật viên giàu kinh nghiệm sẵn sàng giải đáp mọi thắc mắc.
• Giá cả cạnh tranh: Cung cấp AVR GB130 với mức giá hợp lý, phù hợp cho nhiều đối tượng khách hàng.
