Máy phát điện là giải pháp không thể thiếu để đảm bảo nguồn điện ổn định trong các tình huống mất điện hoặc tại các khu vực không có lưới điện. Tuy nhiên, để máy phát điện hoạt động hiệu quả và an toàn, mạch điều chỉnh điện áp tự động (Automatic Voltage Regulator - AVR) đóng vai trò quan trọng.
Để khám phá thêm các bộ điều chỉnh điện áp khác, quý khách có thể tham khảo: Mạch kích mồi từ cho máy phát, Mạch KI-DAVR, Mạch GAVR, Mạch AVR Stamford, Mạch AVR Leroy Somer, Mạch AVR DENYO, Mạch AVR chổi than
1. Mạch điều chỉnh điện áp AVR MT704 (40A 180V) hoạt động thế nào?

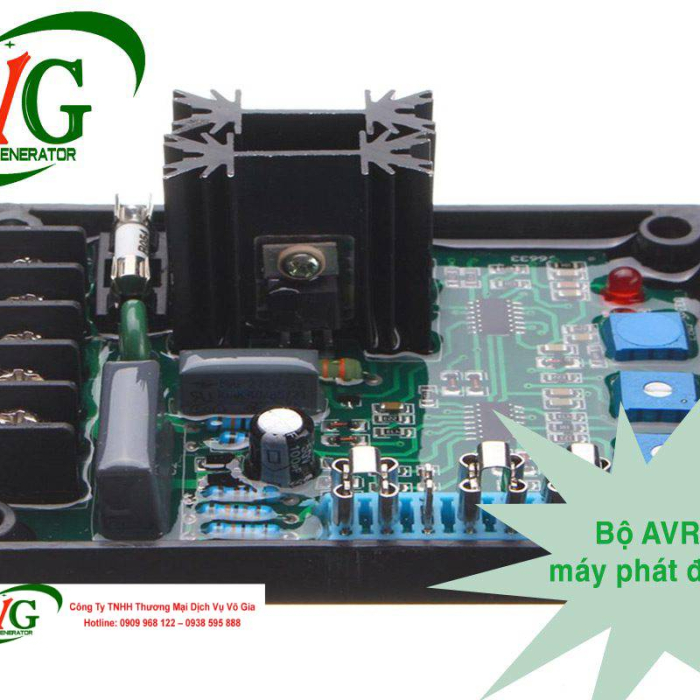

Mạch điều chỉnh điện áp AVR MT704 (40A 180V) là một thiết bị điện tử được thiết kế để điều chỉnh và duy trì điện áp đầu ra của máy phát điện ở mức ổn định, bất kể các biến động về tải hoặc điều kiện vận hành. Dưới đây là nguyên lý hoạt động chi tiết của AVR MT704:
1.1. Cấu trúc và thành phần chính
AVR MT704 được thiết kế với các thành phần điện tử chính bao gồm:
- Mạch cảm biến: Đo lường điện áp đầu ra của máy phát điện thông qua các cuộn dây hồi tiếp.
- Mạch khuếch đại: Khuếch đại tín hiệu sai lệch giữa điện áp thực tế và giá trị tham chiếu.
- Mạch chỉnh lưu: Chuyển đổi dòng xoay chiều (AC) từ cuộn dây kích từ thành dòng một chiều (DC) để cung cấp cho rotor.
- Mạch điều khiển: Điều chỉnh dòng kích từ dựa trên tín hiệu từ mạch cảm biến, sử dụng các linh kiện như transistor và diode.
- Tụ điện và điện trở: Lọc nhiễu và ổn định tín hiệu trong mạch.
1.2. Quy trình hoạt động
Quá trình hoạt động của AVR MT704 có thể được tóm gọn qua các bước sau:
- Đo lường điện áp đầu ra: AVR MT704 liên tục lấy mẫu điện áp từ các cuộn dây stator của máy phát thông qua dây cảm biến. Điện áp này được so sánh với giá trị tham chiếu (thường là 220V cho một pha hoặc 380V cho ba pha).
- Xử lý tín hiệu sai lệch: Nếu điện áp đầu ra thấp hơn hoặc cao hơn giá trị tham chiếu, mạch khuếch đại sẽ tạo ra tín hiệu sai lệch để kích hoạt mạch điều khiển.
- Điều chỉnh dòng kích từ: Mạch điều khiển tăng hoặc giảm dòng điện một chiều cung cấp cho cuộn dây kích từ trên rotor. Điều này thay đổi cường độ từ trường, từ đó điều chỉnh điện áp đầu ra về mức mong muốn.
- Duy trì ổn định: Quá trình này diễn ra liên tục trong vài mili giây, đảm bảo điện áp đầu ra luôn ổn định, ngay cả khi tải thay đổi đột ngột.
1.3. Lợi ích của cơ chế hoạt động
Nhờ cơ chế điều khiển vòng kín (closed-loop control), AVR MT704 mang lại các lợi ích sau:
- Độ chính xác cao: Điện áp đầu ra được duy trì trong khoảng ±1% giá trị định mức, phù hợp với các thiết bị điện nhạy cảm.
- Bảo vệ thiết bị: Ngăn chặn hiện tượng quá áp hoặc sụt áp, bảo vệ cả máy phát và các thiết bị kết nối.
- Tăng tuổi thọ máy: Giảm áp lực lên các bộ phận cơ điện của máy phát, kéo dài thời gian sử dụng.
Với xuất xứ từ Việt Nam và thiết kế tối ưu cho máy phát chổi than công suất dưới 50kVA, AVR MT704 được Công Ty TNHH Thương Mại Dịch Vụ Võ Gia phân phối đảm bảo chất lượng cao, phù hợp với nhiều ứng dụng từ dân dụng đến công nghiệp.
2. Dây cảm biến điện áp của Mạch điều chỉnh điện áp AVR MT704 (40A 180V) được đấu ở đâu?
Dây cảm biến điện áp là một phần quan trọng của AVR MT704, giúp mạch này đo lường điện áp đầu ra của máy phát điện để thực hiện điều chỉnh. Việc đấu dây cảm biến đúng cách là yếu tố then chốt để đảm bảo AVR hoạt động hiệu quả. Dưới đây là hướng dẫn chi tiết:
2.1. Vai trò của dây cảm biến
Dây cảm biến (hay còn gọi là dây hồi tiếp) có nhiệm vụ:
- Lấy mẫu điện áp từ các cuộn dây stator của máy phát điện.
- Truyền tín hiệu điện áp về mạch cảm biến của AVR MT704 để so sánh với giá trị tham chiếu.
- Đảm bảo AVR có thể phát hiện và điều chỉnh các biến động điện áp ngay lập tức.
2.2. Cách đấu dây cảm biến
Việc đấu dây cảm biến phụ thuộc vào loại máy phát điện (một pha hay ba pha) và sơ đồ đấu nối của AVR MT704. Dưới đây là các bước cơ bản:
Xác định đầu vào cảm biến trên AVR MT704: Trên bo mạch AVR MT704, các đầu nối cảm biến thường được ký hiệu là “S1” và “S2” (đối với máy một pha) hoặc “U”, “V”, “W” và “N” (đối với máy ba pha).
Kết nối với cuộn dây stator:
- Máy một pha: Dây cảm biến được đấu vào hai đầu ra của cuộn dây stator, thường là dây nóng (L) và dây nguội (N). Đảm bảo dây được kết nối chắc chắn để tránh tín hiệu gián đoạn.
- Máy ba pha: Dây cảm biến được đấu vào các pha U, V, W và dây trung tính N (nếu có). Trong một số trường hợp, chỉ cần đấu vào hai pha (ví dụ: U và V) để đo điện áp.
Kiểm tra sơ đồ đấu nối: Tham khảo tài liệu kỹ thuật của máy phát điện và AVR MT704 để đảm bảo đấu đúng thứ tự dây. Một số AVR MT704 có sơ đồ in trực tiếp trên vỏ hoặc trong hướng dẫn sử dụng.
Cách ly và cố định dây: Dây cảm biến cần được cách ly bằng băng keo điện hoặc ống gen cách điện để tránh chập mạch. Cố định dây để tránh rung lắc khi máy phát hoạt động.
Kiểm tra sau khi đấu nối: Sau khi đấu dây, khởi động máy phát và dùng đồng hồ đo VOM (Volt-Ohm-Milliammeter) để kiểm tra điện áp đầu ra. Nếu điện áp ổn định (220V hoặc 380V ±1%), đấu nối đã đúng.
2.3. Lưu ý khi đấu dây
- Ngắt toàn bộ nguồn điện và tải trước khi đấu dây để đảm bảo an toàn.
- Không đấu dây cảm biến vào các cuộn dây kích từ, vì điều này có thể gây hỏng AVR hoặc máy phát.
- Liên hệ đội ngũ kỹ thuật của Võ Gia nếu cần hỗ trợ đấu nối chính xác và an toàn.
Võ Gia cung cấp dịch vụ tư vấn và hỗ trợ lắp đặt AVR MT704, đảm bảo khách hàng thực hiện đấu nối đúng cách, tối ưu hóa hiệu suất của máy phát điện.
3. Tiêu chuẩn chống ẩm, bụi của Mạch điều chỉnh điện áp AVR MT704 (40A 180V) lắp ngoài trời là gì?
Khi lắp đặt máy phát điện ngoài trời, AVR MT704 cần đáp ứng các tiêu chuẩn chống ẩm và chống bụi để đảm bảo hoạt động ổn định trong điều kiện môi trường khắc nghiệt. Dưới đây là các tiêu chuẩn và giải pháp liên quan:
3.1. Tiêu chuẩn chống ẩm, bụi
AVR MT704 được thiết kế với các đặc điểm sau để phù hợp với môi trường ngoài trời:
Tiêu chuẩn IP (Ingress Protection): AVR MT704 đạt tiêu chuẩn IP54, trong đó:
- IP5X: Bảo vệ chống bụi ở mức độ cao, ngăn chặn bụi xâm nhập gây ảnh hưởng đến linh kiện bên trong.
- IPX4: Chống nước ở mức độ phun nước từ mọi hướng, phù hợp với điều kiện mưa nhẹ hoặc độ ẩm cao.
Vật liệu vỏ: Vỏ AVR MT704 được làm từ nhựa cao cấp hoặc kim loại phủ lớp chống ăn mòn, giúp bảo vệ mạch khỏi độ ẩm và bụi.
Khả năng chịu nhiệt và độ ẩm: AVR MT704 hoạt động ổn định trong điều kiện nhiệt độ từ 0°C đến 70°C và độ ẩm lên đến 95% (không ngưng tụ).
3.2. Giải pháp bảo vệ khi lắp ngoài trời
Để đảm bảo AVR MT704 hoạt động bền bỉ trong môi trường ngoài trời, cần áp dụng các biện pháp sau:
- Lắp trong tủ điện kín: Đặt AVR MT704 trong tủ điện có tiêu chuẩn IP65 hoặc cao hơn để tăng cường bảo vệ chống nước và bụi.
- Sử dụng lớp phủ chống ẩm: Phủ một lớp keo chống ẩm lên bo mạch hoặc các điểm tiếp xúc để bảo vệ linh kiện khỏi hơi nước.
- Định kỳ vệ sinh: Loại bỏ bụi và chất bẩn bám trên AVR để tránh tích tụ gây chập mạch.
- Tránh ánh nắng trực tiếp: Lắp đặt AVR ở nơi có mái che để giảm tác động của tia UV và nhiệt độ cao.
Công Ty TNHH Thương Mại Dịch Vụ Võ Gia cung cấp AVR MT704 chính hãng với các tiêu chuẩn chống ẩm, bụi đạt chuẩn, cùng dịch vụ tư vấn lắp đặt phù hợp với điều kiện ngoài trời, đảm bảo hiệu suất và độ bền tối ưu.
4. Khi tải tăng đột ngột, Mạch điều chỉnh điện áp AVR MT704 (40A 180V) có cần điều chỉnh thủ công không?
AVR MT704 được thiết kế để tự động điều chỉnh điện áp, ngay cả khi tải tăng đột ngột, mà không cần can thiệp thủ công. Dưới đây là cách AVR MT704 xử lý tình huống này:
4.1. Cơ chế tự động điều chỉnh
Khi tải tăng đột ngột (ví dụ: bật máy bơm hoặc điều hòa không khí), điện áp đầu ra của máy phát có thể giảm do tốc độ quay rotor chưa kịp điều chỉnh. AVR MT704 hoạt động như sau:
- Phát hiện sụt áp: Dây cảm biến phát hiện sự giảm điện áp và gửi tín hiệu đến mạch điều khiển.
- Tăng dòng kích từ: AVR MT704 tự động tăng dòng điện một chiều cung cấp cho cuộn dây kích từ, làm tăng từ trường rotor để bù lại điện áp.
- Ổn định nhanh chóng: Quá trình này diễn ra trong vài mili giây, đảm bảo điện áp trở lại mức ổn định (220V hoặc 380V ±1%).
4.2. Khi nào cần điều chỉnh thủ công?
Trong hầu hết các trường hợp, AVR MT704 không yêu cầu điều chỉnh thủ công. Tuy nhiên, trong một số tình huống đặc biệt, cần can thiệp thủ công:
- Lỗi mạch AVR: Nếu AVR bị hỏng hoặc tín hiệu cảm biến không hoạt động, cần kiểm tra và sửa chữa bởi kỹ thuật viên.
- Tải vượt quá khả năng: Nếu tải vượt quá công suất định mức của máy phát (trên 50kVA), AVR MT704 có thể không đủ khả năng bù đắp, dẫn đến cần giảm tải thủ công.
- Điều chỉnh tham chiếu: Trong một số ứng dụng cụ thể, người dùng có thể cần điều chỉnh giá trị điện áp tham chiếu (thông qua chiết áp trên AVR) để phù hợp với yêu cầu tải.
Võ Gia cung cấp dịch vụ kiểm tra và bảo trì AVR MT704, đảm bảo mạch hoạt động hiệu quả ngay cả trong các điều kiện tải phức tạp.
5. Lịch bảo trì Mạch điều chỉnh điện áp AVR MT704 (40A 180V) định kỳ nên bao lâu một lần?
Bảo trì định kỳ là yếu tố quan trọng để đảm bảo AVR MT704 hoạt động ổn định và bền bỉ. Lịch bảo trì phụ thuộc vào tần suất sử dụng và điều kiện môi trường, nhưng dưới đây là khuyến nghị chung:
5.1. Tần suất bảo trì
- Sử dụng thường xuyên (hàng ngày): Kiểm tra và bảo trì AVR MT704 mỗi 3-6 tháng.
- Sử dụng không thường xuyên (dự phòng): Kiểm tra mỗi 6-12 tháng, hoặc trước mỗi lần sử dụng máy phát.
- Môi trường khắc nghiệt (bụi bẩn, độ ẩm cao): Tăng tần suất bảo trì lên mỗi 2-3 tháng.
5.2. Các bước bảo trì định kỳ
Một quy trình bảo trì AVR MT704 nên bao gồm:
- Kiểm tra trực quan: Quan sát AVR để phát hiện dấu hiệu hư hỏng như mùi khét, tụ điện phồng, hoặc dây nối lỏng.
- Vệ sinh bo mạch: Loại bỏ bụi bẩn và hơi ẩm bằng khí nén hoặc cọ mềm, đảm bảo các chân tiếp xúc sạch sẽ.
- Đo điện áp đầu ra: Sử dụng đồng hồ VOM để kiểm tra điện áp đầu ra của máy phát khi có và không có tải.
- Kiểm tra dây cảm biến và kích từ: Đảm bảo các kết nối chắc chắn, không bị lỏng hoặc ăn mòn.
- Thay thế linh kiện hỏng: Nếu phát hiện tụ điện, diode, hoặc transistor hỏng, cần thay thế bằng linh kiện chính hãng.
5.3. Lợi ích của bảo trì định kỳ
- Phát hiện sớm các vấn đề tiềm ẩn, tránh hỏng hóc nghiêm trọng.
- Kéo dài tuổi thọ của AVR MT704 và máy phát điện.
- Đảm bảo hiệu suất ổn định, đặc biệt trong các ứng dụng quan trọng.
Công Ty TNHH Thương Mại Dịch Vụ Võ Gia cung cấp dịch vụ bảo trì định kỳ chuyên nghiệp, với đội ngũ kỹ thuật viên giàu kinh nghiệm, giúp khách hàng duy trì hiệu suất tối ưu cho AVR MT704.
6. Khi phát hiện mạch in bị cháy, có thể sửa được không?
Mạch in cháy là một sự cố phổ biến trong AVR, thường do quá tải, quá nhiệt, hoặc môi trường vận hành không phù hợp. Với AVR MT704, việc sửa chữa mạch in cháy là khả thi trong một số trường hợp, nhưng phụ thuộc vào mức độ hư hỏng. Dưới đây là phân tích chi tiết:
6.1. Dấu hiệu mạch in cháy
- Mùi khét hoặc khói bốc ra từ AVR.
- Linh kiện như tụ điện, diode, hoặc transistor bị phồng, nứt, hoặc chảy nhựa.
- Điện áp đầu ra không ổn định hoặc bằng 0V, ngay cả khi máy phát hoạt động bình thường.
6.2. Có thể sửa chữa được không?
Việc sửa chữa mạch in cháy phụ thuộc vào các yếu tố sau:
Mức độ hư hỏng:
- Hư hỏng nhẹ: Nếu chỉ một số linh kiện như tụ điện, diode, hoặc điện trở bị cháy, có thể thay thế linh kiện mới để khôi phục hoạt động.
- Hư hỏng nặng: Nếu bo mạch chính bị cháy lan rộng hoặc các đường mạch bị đứt, việc sửa chữa sẽ phức tạp và có thể không hiệu quả. Trong trường hợp này, thay thế AVR MT704 mới thường là giải pháp tốt hơn.
Tay nghề kỹ thuật viên: Sửa chữa mạch in yêu cầu kỹ thuật viên có kinh nghiệm và thiết bị chuyên dụng (máy hàn, đồng hồ đo, v.v.).
Linh kiện thay thế: Cần sử dụng linh kiện chính hãng, tương thích với AVR MT704 để đảm bảo hiệu suất.
6.3. Quy trình sửa chữa
- Ngắt nguồn và kiểm tra: Tắt máy phát, ngắt toàn bộ tải, và kiểm tra trực quan bo mạch để xác định mức độ hư hỏng.
- Thay thế linh kiện hỏng: Thay thế các linh kiện như tụ điện, diode, hoặc transistor bị cháy bằng linh kiện chính hãng.
- Sửa chữa đường mạch: Nếu đường mạch in bị đứt, có thể sửa bằng cách hàn hoặc nối lại bằng dây đồng.
- Kiểm tra sau sửa chữa: Khởi động máy phát, đo điện áp đầu ra, và kiểm tra hoạt động của AVR với các mức tải khác nhau.
6.4. Khi nào nên thay thế thay vì sửa chữa?
Trong các trường hợp sau, thay thế AVR MT704 mới là lựa chọn tốt hơn:
- Bo mạch bị cháy nghiêm trọng, ảnh hưởng đến nhiều linh kiện và đường mạch.
- Chi phí sửa chữa gần bằng hoặc vượt chi phí mua AVR mới.
- Máy phát yêu cầu hoạt động liên tục với độ tin cậy cao, không cho phép rủi ro từ mạch sửa chữa.
Công Ty TNHH Thương Mại Dịch Vụ Võ Gia cung cấp dịch vụ sửa chữa và thay thế AVR MT704 chính hãng, với đội ngũ kỹ thuật viên chuyên nghiệp và linh kiện chất lượng cao, đảm bảo khắc phục sự cố nhanh chóng và hiệu quả.
7. Tại sao nên chọn AVR MT704 từ Công Ty TNHH Thương Mại Dịch Vụ Võ Gia?
Với nhiều năm kinh nghiệm trong lĩnh vực cung cấp máy phát điện và phụ kiện, Võ Gia là đối tác đáng tin cậy để khách hàng lựa chọn AVR MT704. Dưới đây là những lý do nổi bật:
- Sản phẩm chính hãng: AVR MT704 được nhập khẩu từ các nhà sản xuất uy tín, đảm bảo chất lượng và độ bền.
- Giá cả cạnh tranh: Võ Gia cung cấp AVR MT704 với mức giá hợp lý, phù hợp với nhiều phân khúc khách hàng.
- Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ thuật viên của Võ Gia sẵn sàng tư vấn, lắp đặt, và bảo trì AVR MT704, đảm bảo hiệu suất tối ưu.
- Bảo hành dài hạn: Tất cả AVR MT704 được bảo hành chính hãng, mang lại sự an tâm cho khách hàng.
- Dịch vụ hậu mãi tận tâm: Võ Gia cung cấp dịch vụ sửa chữa, thay thế linh kiện, và bảo trì định kỳ, giúp khách hàng duy trì hệ thống máy phát điện ổn định.
Liên hệ ngay với Công Ty TNHH Thương Mại Dịch Vụ Võ Gia qua hotline hoặc website để được tư vấn chi tiết và nhận báo giá tốt nhất cho AVR MT704!
