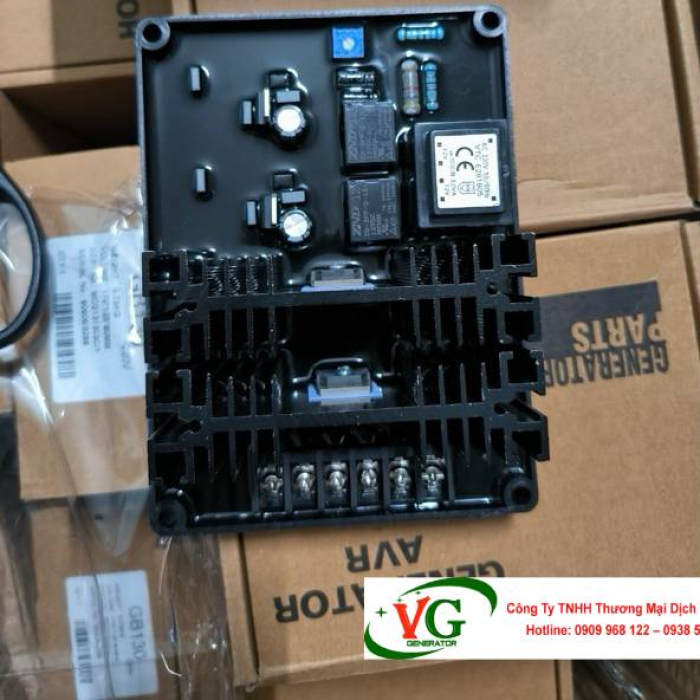

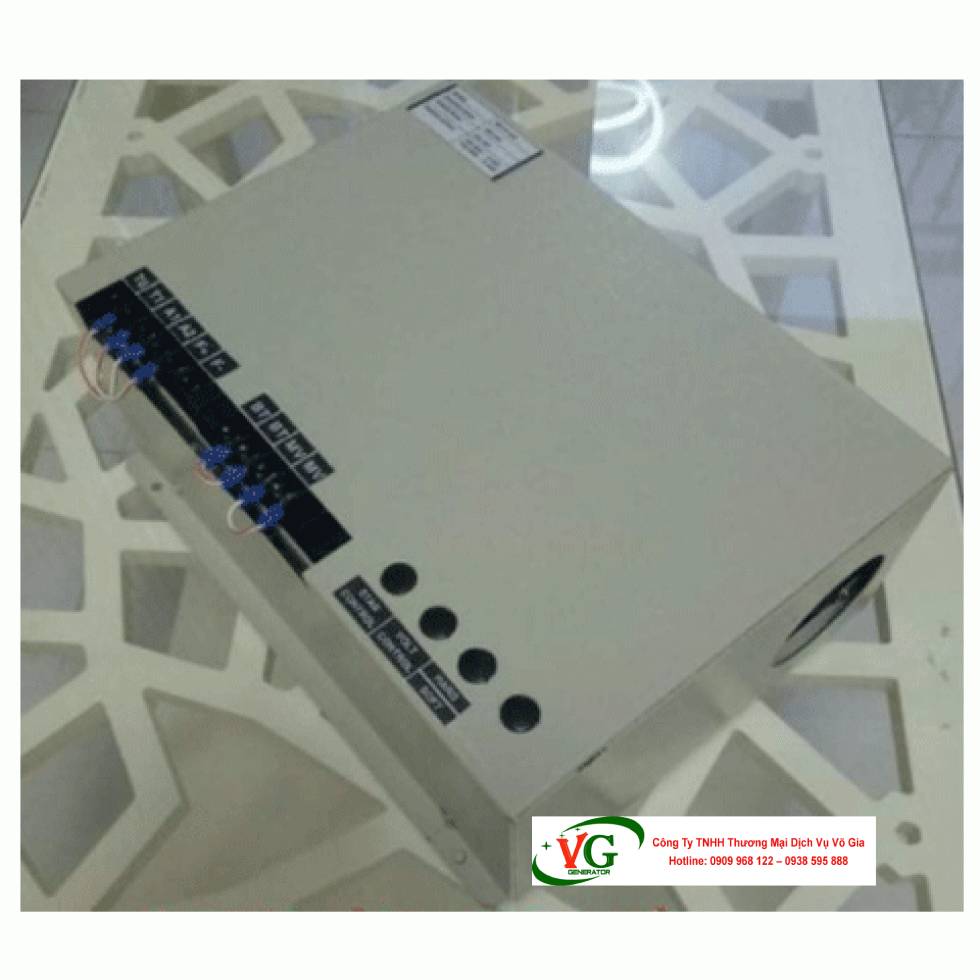

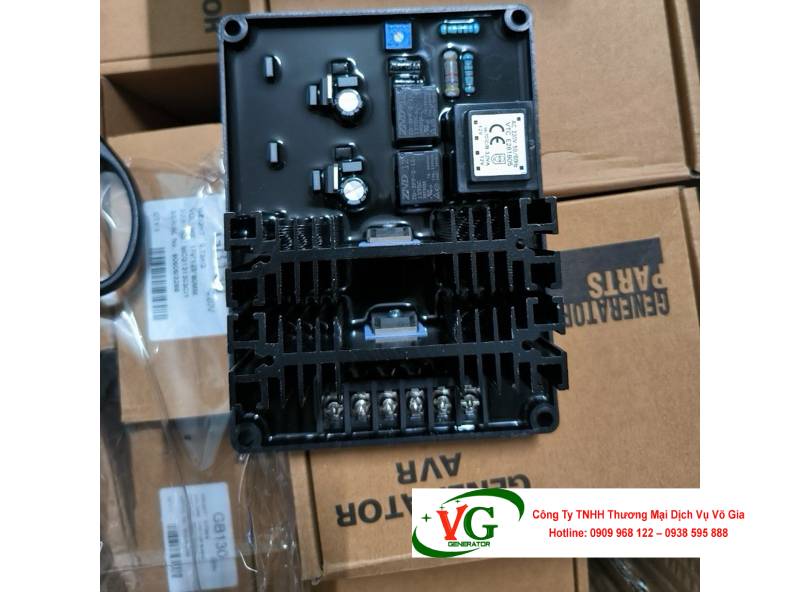

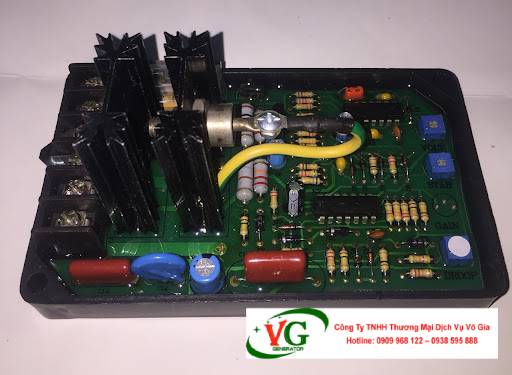

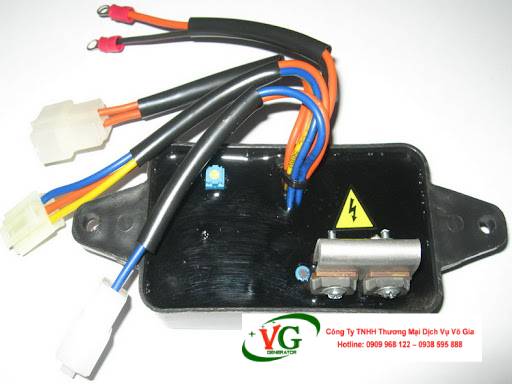

Mạch điều chỉnh điện áp AVR MT704 (60A 180V )

Mạch điều chỉnh điện áp tự động (AVR) là một thành phần cốt lõi trong các hệ thống máy phát điện, đảm bảo cung cấp điện áp ổn định và an toàn cho các thiết bị tải. Trong số các sản phẩm AVR nổi bật, Mạch Điều Chỉnh Điện Áp AVR MT704 (60A 180V) được đánh giá cao nhờ khả năng hoạt động mạnh mẽ và độ bền vượt trội.

Để khám phá thêm các bộ điều chỉnh điện áp khác, quý khách có thể tham khảo: Mạch kích mồi từ cho máy phát, Mạch KI-DAVR, Mạch GAVR, Mạch AVR Stamford, Mạch AVR Leroy Somer, Mạch AVR DENYO, Mạch AVR chổi than

1. Đặc Điểm Của Biến Trở Điều Chỉnh Điện Áp Trên Mạch Điều Chỉnh Điện Áp AVR MT704 (60A 180V)

1.1. Biến Trở Là Gì?

Biến trở (Variable Resistor) là một linh kiện điện tử có khả năng thay đổi giá trị điện trở bằng cách điều chỉnh cơ học hoặc điện tử, từ đó kiểm soát dòng điện hoặc điện áp trong mạch. Trong AVR MT704, biến trở đóng vai trò quan trọng trong việc tinh chỉnh điện áp đầu ra, giúp duy trì sự ổn định và phù hợp với yêu cầu tải.

1.2. Đặc Điểm Của Biến Trở Trên AVR MT704

Mạch điều chỉnh điện áp AVR MT704 (60A 180V) được thiết kế với các biến trở chất lượng cao, có các đặc điểm nổi bật sau:

• Độ chính xác cao: Biến trở trên AVR MT704 cho phép điều chỉnh điện áp với độ chính xác ±0.5%, phù hợp với các ứng dụng đòi hỏi sự ổn định nghiêm ngặt như bệnh viện, trung tâm dữ liệu, hoặc nhà máy sản xuất.
• Dải điều chỉnh rộng: Biến trở hỗ trợ điều chỉnh điện áp trong khoảng 380-480 VAC (3 pha) và lên đến 180 VDC cho dòng kích thích, đáp ứng nhu cầu của các máy phát công suất lớn.
• Độ bền cơ học: Biến trở được chế tạo từ vật liệu chịu nhiệt và chống mài mòn, đảm bảo hoạt động ổn định trong môi trường khắc nghiệt (nhiệt độ từ -20°C đến +70°C).
• Tích hợp các potentiometer: AVR MT704 thường có các potentiometer (P1, P2, P3) để điều chỉnh điện áp, độ ổn định, và dòng kích thích. Các biến trở này được thiết kế dễ sử dụng, với các núm xoay hoặc vít điều chỉnh chính xác.
• Khả năng chống nhiễu: Biến trở được tích hợp trong mạch điện tử kỹ thuật số, giúp giảm thiểu nhiễu điện từ và đảm bảo tín hiệu điều chỉnh ổn định.
• Cấu hình linh hoạt: Biến trở hỗ trợ chọn tần số 50 Hz hoặc 60 Hz thông qua dăm nối, phù hợp với nhiều tiêu chuẩn điện áp quốc tế.

1.3. Lợi Ích Của Biến Trở Trong AVR MT704

• Tăng tính linh hoạt: Cho phép người dùng tinh chỉnh điện áp theo nhu cầu cụ thể của tải.
• Bảo vệ thiết bị: Giảm thiểu nguy cơ quá áp hoặc sụt áp, kéo dài tuổi thọ của máy phát và thiết bị tải.
• Dễ dàng bảo trì: Biến trở được thiết kế đơn giản, dễ thay thế hoặc hiệu chỉnh khi cần.

1.4. Ứng Dụng Thực Tế

Biến trở trên AVR MT704 được sử dụng rộng rãi trong các máy phát điện diesel công suất lớn, đặc biệt trong các ngành công nghiệp như sản xuất thép, khai thác mỏ, hoặc hệ thống điện dự phòng cho các tòa nhà thương mại. Công ty TNHH Thương Mại Dịch Vụ Võ Gia cung cấp AVR MT704 chính hãng, đảm bảo chất lượng và hiệu suất tối ưu.

2. Cách Kết Nối Mạch Điều Chỉnh Điện Áp AVR MT704 (60A 180V) Vào Máy Phát Điện

2.1. Tầm Quan Trọng Của Việc Kết Nối Đúng

Kết nối chính xác AVR MT704 vào máy phát điện là yếu tố then chốt để đảm bảo hệ thống hoạt động ổn định, an toàn, và hiệu quả. Một sơ đồ đấu dây sai có thể dẫn đến các vấn đề như:

• Điện áp đầu ra không ổn định, gây hư hỏng thiết bị tải.
• Quá tải hoặc cháy board mạch AVR.
• Giảm tuổi thọ của máy phát điện.

2.2. Các Bước Kết Nối AVR MT704

Dưới đây là hướng dẫn chi tiết để đấu nối AVR MT704 vào máy phát điện:

Bước 1: Chuẩn Bị

• Ngắt nguồn điện: Tắt hoàn toàn máy phát và ngắt kết nối với nguồn điện lưới.
• Tham khảo tài liệu kỹ thuật: Xem sơ đồ đấu dây trong tài liệu đi kèm AVR MT704 hoặc liên hệ Công ty TNHH Thương Mại Dịch Vụ Võ Gia để được cung cấp tài liệu chính hãng.
• Chuẩn bị dụng cụ: Đồng hồ vạn năng, tua vít cách điện, dây điện chất lượng cao, và dụng cụ bảo hộ (găng tay, kính bảo hộ).

Bước 2: Xác Định Các Đầu Nối

AVR MT704 có các đầu nối chính bao gồm:

• Đầu vào cảm biến (Sensing Input): Hỗ trợ điện áp 380-480 VAC (3 pha), thường được kết nối với các cuộn dây stato của máy phát.
• Đầu ra kích thích (Excitation Output): Cung cấp dòng điện tối đa 60A tại điện áp 180 VDC, kết nối với cuộn dây kích thích của rotor.
• Dăm nối tần số: Cho phép chọn tần số 50 Hz hoặc 60 Hz.
• Đầu nối điều chỉnh (Potentiometer): Bao gồm các biến trở P1 (điện áp), P2 (độ ổn định), và P3 (dòng kích thích).
• Đầu nối bảo vệ: Bao gồm cầu chì nhanh 10A và kết nối nối đất.

Bước 3: Thực Hiện Đấu Nối

Kết nối đầu vào cảm biến:

• Nối các dây từ cuộn dây stato của máy phát (U, V, W) vào các đầu nối cảm biến tương ứng trên AVR MT704.
• Đảm bảo điện áp đầu vào nằm trong khoảng 380-480 VAC ± 10%.

Kết nối đầu ra kích thích:

• Nối dây từ đầu ra kích thích của AVR MT704 đến cuộn dây kích thích của rotor.
• Kiểm tra cực tính của dây (thường được đánh dấu là F+ và F-).

Cấu hình tần số:

• Đặt dăm nối tần số trên AVR MT704 sang vị trí 50 Hz hoặc 60 Hz, tùy thuộc vào yêu cầu của máy phát.

Kết nối nối đất:

• Nối dây nối đất từ AVR MT704 đến khung máy phát để đảm bảo an toàn và giảm nhiễu.

Kiểm tra cầu chì:

• Đảm bảo cầu chì 10A nhanh được lắp đặt đúng và không bị hỏng.

Bước 4: Kiểm Tra Kết Nối

• Sử dụng đồng hồ vạn năng để đo điện áp tại các đầu nối cảm biến và đầu ra kích thích.
• Kiểm tra xem tất cả các dây có được cố định chắc chắn và không bị lỏng.

Bước 5: Chạy Thử Máy Phát

• Bật máy phát điện và đo điện áp đầu ra bằng đồng hồ vạn năng.
• Nếu điện áp dao động quá ±0.5%, kiểm tra lại các kết nối hoặc điều chỉnh biến trở P1 trên AVR MT704.

2.3. Lưu Ý Khi Đấu Nối

• Chỉ thực hiện đấu nối bởi kỹ thuật viên có kinh nghiệm.
• Sử dụng dây điện chất lượng cao, chịu được dòng điện 60A và điện áp 180 VDC.
• Tham khảo dịch vụ hỗ trợ kỹ thuật từ Công ty TNHH Thương Mại Dịch Vụ Võ Gia để đảm bảo đấu nối chính xác.

3. Nên Đặt Mạch Điều Chỉnh Điện Áp AVR MT704 (60A 180V) Gần Máy Phát Hay Tủ Điều Khiển?

3.1. Các Yếu Tố Cần Xem Xét

Vị trí lắp đặt AVR MT704 ảnh hưởng đến hiệu suất, độ bền, và sự tiện lợi trong bảo trì. Các yếu tố cần cân nhắc bao gồm:

• Khoảng cách đến máy phát: Gần máy phát giúp giảm độ dài dây nối, từ đó giảm suy hao tín hiệu và nhiễu điện từ.
• Môi trường hoạt động: AVR cần được đặt ở nơi khô ráo, thoáng khí, và tránh bụi bẩn hoặc độ ẩm cao.
• Tính tiện lợi trong bảo trì: Lắp gần tủ điều khiển giúp dễ dàng tiếp cận để kiểm tra và hiệu chỉnh.
• Yêu cầu an toàn: Vị trí lắp đặt phải tuân thủ các tiêu chuẩn an toàn điện (I.E.C. 60034-1).

3.2. Lắp Gần Máy Phát

Ưu điểm:

• Giảm độ dài dây nối, hạn chế suy hao tín hiệu và nhiễu.
• Dễ dàng kết nối với cuộn dây stato và rotor của máy phát.
• Phù hợp với các ứng dụng di động hoặc không gian hạn chế.

Nhược điểm:

• Tiếp xúc với rung động và nhiệt độ cao từ máy phát, có thể làm giảm tuổi thọ AVR.
• Khó tiếp cận để bảo trì nếu máy phát được đặt ở vị trí chật hẹp.

3.3. Lắp Gần Tủ Điều Khiển

Ưu điểm:

• Dễ dàng tiếp cận để kiểm tra, hiệu chỉnh, hoặc thay thế.
• Bảo vệ AVR khỏi rung động và nhiệt độ cao từ máy phát.
• Tích hợp tốt với các hệ thống điều khiển và giám sát.

Nhược điểm:

• Yêu cầu dây nối dài hơn, có thể gây suy hao tín hiệu nếu không sử dụng dây chất lượng cao.
• Cần đảm bảo tủ điều khiển có không gian đủ để lắp AVR.

3.4. Khuyến Nghị

• Lắp gần máy phát nếu ưu tiên hiệu suất và giảm nhiễu, đặc biệt trong các ứng dụng công nghiệp hoặc hàng hải với máy phát công suất lớn.
• Lắp gần tủ điều khiển nếu ưu tiên sự tiện lợi trong bảo trì và giám sát, phù hợp với các hệ thống điện dự phòng trong tòa nhà hoặc nhà máy.
• Công ty TNHH Thương Mại Dịch Vụ Võ Gia khuyến nghị lắp đặt AVR MT704 trong một vỏ bảo vệ chống bụi và chống ẩm, bất kể vị trí nào, để đảm bảo độ bền và an toàn.

4. Cách Hiệu Chỉnh Điện Áp Ra Bằng Biến Trở Trên Mạch Điều Chỉnh Điện Áp AVR MT704 (60A 180V)

4.1. Vai Trò Của Biến Trở Trong Hiệu Chỉnh Điện Áp

Biến trở trên AVR MT704 cho phép người dùng tinh chỉnh điện áp đầu ra để đảm bảo phù hợp với yêu cầu tải. Việc hiệu chỉnh đúng cách giúp:

• Duy trì điện áp ổn định trong khoảng 380-480 VAC.
• Bảo vệ thiết bị tải khỏi quá áp hoặc sụt áp.
• Tối ưu hóa hiệu suất của máy phát.

4.2. Các Bước Hiệu Chỉnh Điện Áp

Dưới đây là quy trình hiệu chỉnh điện áp bằng biến trở trên AVR MT704:

Bước 1: Chuẩn Bị

• Tắt máy phát: Đảm bảo máy phát không hoạt động để tránh nguy cơ điện giật.
• Kiểm tra tải: Xác định yêu cầu điện áp của tải (ví dụ: 400 VAC cho hệ thống 3 pha).
• Chuẩn bị dụng cụ: Đồng hồ vạn năng và tua vít cách điện.

Bước 2: Xác Định Các Biến Trở

AVR MT704 thường có các biến trở chính:

• P1 (Voltage Adjustment): Điều chỉnh mức điện áp đầu ra.
• P2 (Stability Adjustment): Điều chỉnh độ ổn định của điện áp.
• P3 (Excitation Current): Điều chỉnh dòng kích thích.

Bước 3: Hiệu Chỉnh Biến Trở

Khởi động máy phát:

• Bật máy phát và để nó hoạt động ở trạng thái không tải.
• Sử dụng đồng hồ vạn năng để đo điện áp đầu ra tại các đầu cực (U, V, W).

Điều chỉnh P1:

• Xoay biến trở P1 (thường là núm xoay hoặc vít) để tăng hoặc giảm điện áp đầu ra đến mức mong muốn (ví dụ: 400 VAC).
• Thực hiện điều chỉnh từ từ, mỗi lần xoay khoảng 1/4 vòng, và quan sát thay đổi trên đồng hồ vạn năng.

Điều chỉnh P2:

• Nếu điện áp dao động quá ±0.5%, xoay biến trở P2 để tăng độ ổn định.
• Điều chỉnh P2 cho đến khi điện áp ổn định trong khoảng ±0.5% giá trị định mức.

Điều chỉnh P3 (nếu cần):

• Nếu dòng kích thích không đủ (gây sụt áp khi tải tăng), xoay biến trở P3 để tăng dòng kích thích.
• Đảm bảo dòng kích thích không vượt quá 60A để tránh quá tải.

Bước 4: Kiểm Tra Lại

• Tăng tải dần dần và đo lại điện áp đầu ra để đảm bảo sự ổn định.
• Nếu cần, lặp lại quá trình điều chỉnh P1 và P2 cho đến khi đạt kết quả tối ưu.

4.3. Lưu Ý Khi Hiệu Chỉnh

• Chỉ thực hiện hiệu chỉnh bởi kỹ thuật viên được đào tạo.
• Ghi lại các giá trị điều chỉnh để dễ dàng tham khảo trong tương lai.
• Liên hệ Công ty TNHH Thương Mại Dịch Vụ Võ Gia để được hỗ trợ nếu gặp khó khăn trong quá trình hiệu chỉnh.

5. Thời Gian Đáp Ứng Của Mạch Điều Chỉnh Điện Áp AVR MT704 (60A 180V) Ảnh Hưởng Thế Nào Đến Ổn Định Điện Áp?

5.1. Thời Gian Đáp Ứng Là Gì?

Thời gian đáp ứng của AVR MT704 là khoảng thời gian cần thiết để mạch phát hiện và điều chỉnh điện áp đầu ra khi có sự thay đổi trong tải hoặc điều kiện vận hành. Với AVR MT704, thời gian đáp ứng thường được đo bằng mili giây (ms), nhờ tích hợp công nghệ điều khiển PID (Proportional-Integral-Derivative).

5.2. Ảnh Hưởng Đến Ổn Định Điện Áp

Thời gian đáp ứng của AVR MT704 ảnh hưởng trực tiếp đến độ ổn định của điện áp trong các tình huống sau:

• Tải thay đổi đột ngột: Trong các ứng dụng công nghiệp, tải có thể tăng hoặc giảm nhanh chóng (ví dụ: khởi động động cơ lớn). AVR MT704 với thời gian đáp ứng nhanh (dưới 20 ms) giúp điều chỉnh điện áp gần như tức thời, giảm thiểu dao động.
• Sự cố ngắn mạch: Nếu xảy ra ngắn mạch hoặc sự cố trên lưới, AVR MT704 sẽ tạm ngưng cung cấp dòng kích thích trong khoảng 1 giây để bảo vệ hệ thống, sau đó tự động điều chỉnh lại điện áp.
• Dao động tần số: Khi tần số thay đổi do tốc độ động cơ không ổn định, AVR MT704 sử dụng chức năng U/F để điều chỉnh điện áp theo tỷ lệ, đảm bảo sự ổn định.

5.3. Lợi Ích Của Thời Gian Đáp Ứng Nhanh

• Bảo vệ thiết bị tải: Giảm thiểu nguy cơ hư hỏng do quá áp hoặc sụt áp.
• Tăng hiệu suất hệ thống: Đảm bảo nguồn điện ổn định, đặc biệt trong các ứng dụng nhạy cảm như y tế hoặc sản xuất chip.
• Kéo dài tuổi thọ máy phát: Giảm áp lực lên các bộ phận cơ khí và điện tử của máy phát.

5.4. Tối Ưu Hóa Thời Gian Đáp Ứng

• Điều chỉnh biến trở P2 để tối ưu hóa độ ổn định, giảm thời gian đáp ứng khi tải thay đổi.
• Đảm bảo đấu nối chính xác và sử dụng dây chất lượng cao để giảm nhiễu tín hiệu.
• Thực hiện bảo trì định kỳ để duy trì hiệu suất của AVR MT704.

6. Dấu Hiệu Mạch Điều Chỉnh Điện Áp AVR MT704 (60A 180V) Bị Hỏng

6.1. Các Dấu Hiệu Nhận Biết

AVR MT704 có thể bị hỏng do các yếu tố như quá tải, môi trường khắc nghiệt, hoặc lỗi đấu nối. Dưới đây là các dấu hiệu phổ biến:

• Điện áp đầu ra không ổn định: Điện áp dao động quá ±0.5%, ngay cả khi đã hiệu chỉnh biến trở.
• AVR quá nóng: Board mạch hoặc các linh kiện như cầu chì, điện trở SMD, hoặc tụ điện có dấu hiệu cháy hoặc nóng bất thường.
• Máy phát ngừng hoạt động: AVR không cung cấp dòng kích thích, dẫn đến mất điện áp đầu ra.
• Hiện tượng nhấp nháy đèn: Các thiết bị tải (như đèn hoặc động cơ) hoạt động không ổn định do điện áp không đều.
• Mùi cháy hoặc khói: Dấu hiệu của chập mạch hoặc linh kiện bị hỏng.
• Cầu chì liên tục bị cháy: Cầu chì 10A nhanh bị đứt do quá tải hoặc lỗi mạch.

6.2. Nguyên Nhân Gây Hỏng

• Quá tải: Vượt quá dòng kích thích 60A trong thời gian dài.
• Môi trường bất lợi: Độ ẩm cao, bụi bẩn, hoặc nhiệt độ vượt quá giới hạn cho phép.
• Lỗi đấu nối: Kết nối sai cực tính hoặc dây lỏng.
• Linh kiện xuống cấp: Các linh kiện như tụ điện hoặc điện trở SMD bị oxi hóa sau thời gian dài sử dụng.

6.3. Hành Động Khi Phát Hiện Hỏng

• Ngắt nguồn điện và kiểm tra AVR bằng đồng hồ vạn năng.
• Liên hệ Công Ty TNHH Thương Mại Dịch Vụ Võ Gia để được hỗ trợ sửa chữa hoặc thay thế AVR chính hãng.
• Không tự ý sửa chữa nếu không có kinh nghiệm, vì có thể gây hư hỏng nghiêm trọng hơn.
