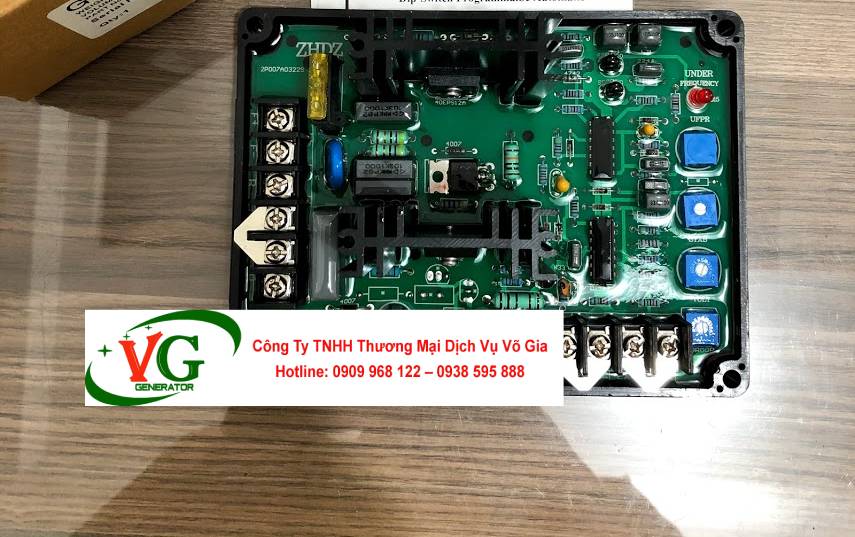

Mạch điều chỉnh điện áp AVR SA100

Mạch điều chỉnh điện áp AVR SA100 thường được sử dụng cho máy phát điện gián tiếp công suất từ 1 - 500Kva.

Xuất xứ: China
Model: SA100
Bảo hành: 3 tháng
Điện áp vào: 180 - 240VAC
Điện áp ra: 0 - 90VDC
Dòng max: 15A

Download file catalogue

Detail

Mạch điều chỉnh điện áp tự động AVR SA100 là một thiết bị quan trọng trong hệ thống máy phát điện, đặc biệt phù hợp với các máy phát kích từ gián tiếp công suất từ 1kVA đến 500kVA. Với thiết kế hiện đại, AVR SA100 đảm bảo điện áp đầu ra ổn định, giảm thiểu tổn hao năng lượng và tăng độ bền cho hệ thống.

Để khám phá thêm các bộ điều chỉnh điện áp khác, quý khách có thể tham khảo: Mạch kích mồi từ cho máy phát, Mạch KI-DAVR, Mạch GAVR, Mạch AVR Stamford, Mạch AVR Leroy Somer, Mạch AVR DENYO, Mạch AVR chổi than

1. Mạch Điều Chỉnh Điện Áp Tự Động AVR SA100 Hoạt Động Dựa Trên Nguyên Lý Nào?

Mạch điều chỉnh điện áp tự động AVR SA100 hoạt động dựa trên nguyên lý điều chỉnh tỷ lệ điện áp/tần số thông qua cơ chế phản hồi và điều khiển dòng kích từ. Thiết bị sử dụng mạch điện tử kỹ thuật số để giám sát và điều chỉnh điện áp đầu ra của máy phát điện, đảm bảo độ ổn định cao ngay cả khi tải thay đổi. Nguyên lý này dựa trên thuật toán PID (Proportional-Integral-Derivative) để tối ưu hóa hiệu suất.

1.1. Cơ Chế Phản Hồi PID

Nguyên lý PID là nền tảng của hoạt động AVR SA100, bao gồm ba thành phần chính:

Tỷ lệ (Proportional): Điều chỉnh dòng kích từ dựa trên sai số tức thời giữa điện áp đo được và điện áp tham chiếu.
Tích phân (Integral): Loại bỏ sai số tích lũy theo thời gian, đảm bảo điện áp ổn định trong thời gian dài.
Vi phân (Derivative): Dự đoán xu hướng sai số để phản ứng nhanh với các thay đổi đột ngột, giảm dao động điện áp.

1.2. Quy Trình Hoạt Động

Thu nhận tín hiệu: AVR SA100 nhận tín hiệu điện áp từ stator của máy phát (thường 180-240 VAC) qua các đầu nối cảm biến.
Chuyển đổi và so sánh: Tín hiệu AC được chỉnh lưu thành DC và so sánh với giá trị tham chiếu (set point) được cài đặt trong AVR.
Điều chỉnh dòng kích từ: Dựa trên sai số, AVR điều chỉnh dòng điện DC (tối đa 15A, 0-90 VDC) đến cuộn dây kích từ của rotor để tăng hoặc giảm từ trường, từ đó điều chỉnh điện áp đầu ra.
Phản hồi liên tục: Quá trình này diễn ra trong thời gian thực, với tốc độ phản hồi nhanh để đảm bảo điện áp ổn định trong khoảng ±1%.

1.3. Tính Năng Bảo Vệ

AVR SA100 tích hợp các chức năng bảo vệ như:

Bảo vệ dưới tần số: Giảm dòng kích từ khi tần số giảm dưới 45 Hz (hệ 50 Hz) để tránh quá tải máy phát.
Chống nhiễu EMI: Bộ lọc nhiễu điện từ giúp tín hiệu đầu vào sạch, tăng độ chính xác.
Khởi động mềm: Tăng điện áp từ từ để giảm sốc cho hệ thống.

Mẹo: Để hiểu rõ hơn về nguyên lý PID, bạn có thể tham khảo tài liệu kỹ thuật của AVR SA100 hoặc liên hệ Công Ty TNHH Thương Mại Dịch Vụ Võ Gia để được tư vấn chi tiết.

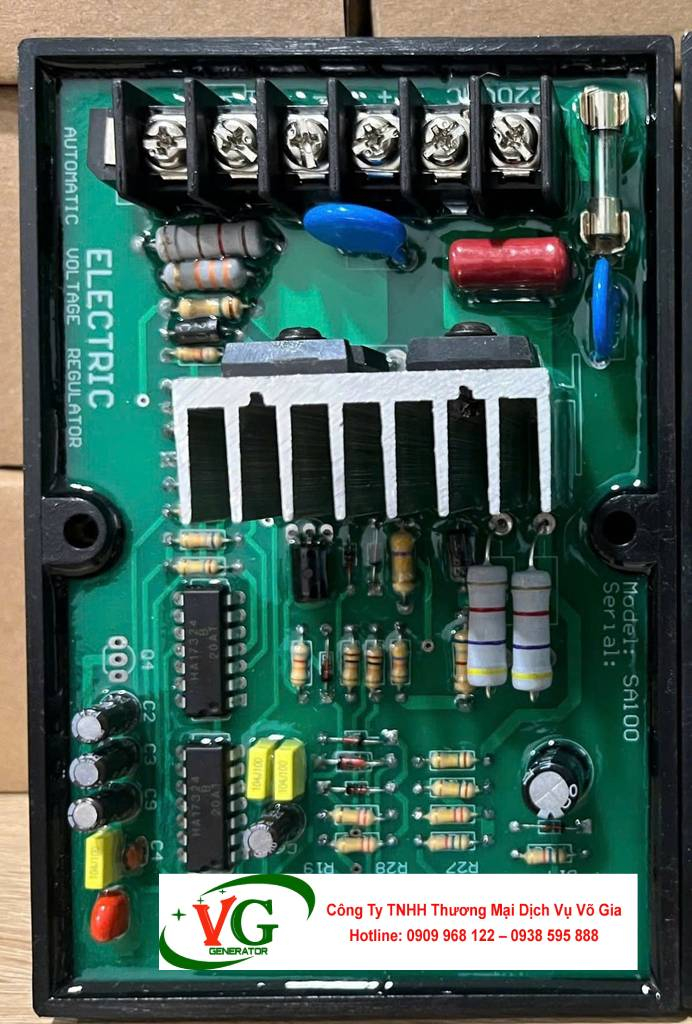

Mạch điều chỉnh điện áp AVR SA100

2. Các Thông Số Kỹ Thuật Cơ Bản Của Mạch Điều Chỉnh Điện Áp AVR SA100

AVR SA100 được thiết kế với các thông số kỹ thuật phù hợp cho máy phát kích từ gián tiếp từ 1kVA đến 500kVA. Dưới đây là các thông số cơ bản:

Thông Số	Giá Trị
Điện áp đầu vào	180-240 VAC, 1 pha, 2 dây
Điện áp đầu ra	0-90 VDC
Dòng điện kích từ	Tối đa 15A
Tần số	50/60 Hz
Độ chính xác điều chỉnh	±1%
Điện trở cuộn kích từ	Tối thiểu 10 ohm
Nhiệt độ vận hành	-40°C đến 60°C
Kích thước	150mm x 135mm x 40mm
Trọng lượng	Khoảng 0.5 kg

2.1. Ứng Dụng

AVR SA100 tương thích với các đầu phát như Stamford, Mecc Alte, Leroy Somer, và Doosan, phù hợp cho máy phát công suất trung bình đến lớn.

2.2. Lợi Ích Của Thông Số

Dải điện áp rộng: Đầu vào 180-240 VAC cho phép sử dụng linh hoạt với nhiều loại máy phát.
Dòng kích từ mạnh: Hỗ trợ dòng tối đa 15A, đáp ứng nhu cầu của máy phát công suất lớn.
Khả năng chịu nhiệt: Hoạt động ổn định trong điều kiện nhiệt độ khắc nghiệt.

Cảnh báo: Đảm bảo thông số của máy phát phù hợp với AVR SA100 trước khi lắp đặt để tránh hỏng thiết bị.

3. Các Yếu Tố Cần Xem Xét Khi Thiết Kế Mạch Điều Chỉnh Điện Áp AVR SA100

Thiết kế một mạch AVR SA100 đòi hỏi sự cân nhắc kỹ lưỡng để đảm bảo hiệu suất, độ bền, và khả năng tương thích. Dưới đây là các yếu tố chính cần xem xét:

3.1. Tương Thích Với Máy Phát

AVR SA100 phải tương thích với cuộn dây kích từ và stator của máy phát. Các yếu tố cần kiểm tra bao gồm:

Điện áp đầu vào và đầu ra của máy phát.
Điện trở cuộn kích từ (tối thiểu 10 ohm).
Tần số hoạt động (50 Hz hoặc 60 Hz).

3.2. Khả Năng Chịu Tải

Thiết kế phải đảm bảo AVR SA100 có thể xử lý dòng kích từ tối đa 15A trong điều kiện tải nặng mà không quá nhiệt. Điều này đòi hỏi sử dụng linh kiện chất lượng cao như thyristor công suất lớn và tụ điện chịu nhiệt.

3.3. Bảo Vệ Môi Trường

Trong môi trường nóng ẩm, AVR cần được thiết kế với:

Lớp phủ chống ẩm trên bo mạch.
Bộ lọc EMI để giảm nhiễu điện từ.
Hệ thống tản nhiệt hiệu quả, như tản nhiệt nhôm hoặc quạt làm mát.

3.4. Dễ Dàng Lắp Đặt Và Bảo Trì

Thiết kế cần tối ưu hóa việc đấu nối và bảo trì:

Các đầu nối rõ ràng, dễ tiếp cận.
Hỗ trợ biến trở từ xa để điều chỉnh điện áp mà không cần tháo thiết bị.
Kích thước nhỏ gọn để tiết kiệm không gian trong tủ điện.

Mẹo: Khi thiết kế, tham khảo tiêu chuẩn IEC 60034-1 để đảm bảo AVR SA100 đáp ứng các yêu cầu về hiệu suất và an toàn.

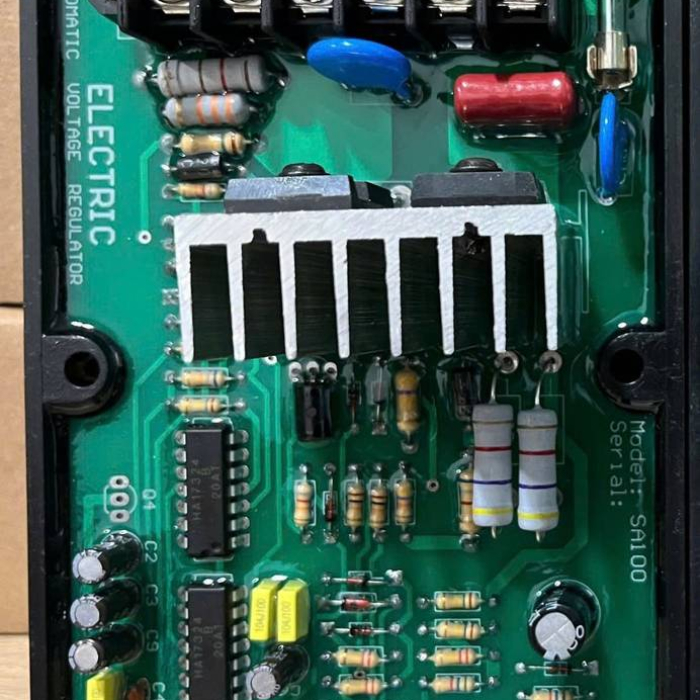

Mạch điều chỉnh điện áp AVR SA100

4. Các Phương Pháp Giảm Tổn Hao Năng Lượng Trong Mạch Điều Chỉnh Điện Áp AVR SA100

Giảm tổn hao năng lượng là yếu tố quan trọng để tăng hiệu suất và tiết kiệm chi phí vận hành. Dưới đây là các phương pháp hiệu quả cho AVR SA100:

4.1. Tối Ưu Hóa Dòng Kích Từ

Điều chỉnh dòng kích từ ở mức tối ưu để giảm nhiệt sinh ra trong cuộn dây rotor. Sử dụng biến trở từ xa để tinh chỉnh điện áp đầu ra, tránh cung cấp dòng kích từ quá mức cần thiết.

4.2. Sử Dụng Linh Kiện Hiệu Suất Cao

Thay thế các linh kiện tiêu thụ năng lượng thấp như:

Thyristor hiệu suất cao với tổn hao nhiệt thấp.
Tụ điện có trở kháng thấp để giảm tổn hao trong mạch chỉnh lưu.

4.3. Cải Thiện Tản Nhiệt

Lắp đặt tản nhiệt nhôm hoặc quạt làm mát để giảm nhiệt độ vận hành, từ đó giảm tổn hao năng lượng do nhiệt. Đảm bảo AVR được đặt trong khu vực thông thoáng.

4.4. Giảm Nhiễu Điện Từ

Sử dụng bộ lọc EMI hiệu quả để giảm tổn hao do nhiễu điện từ, giúp mạch cảm biến hoạt động chính xác hơn và tránh lãng phí năng lượng trong quá trình điều chỉnh.

4.5. Bảo Trì Định Kỳ

Kiểm tra và vệ sinh AVR SA100 định kỳ để loại bỏ bụi bẩn, đảm bảo các mối nối không bị lỏng, từ đó giảm tổn hao do trở kháng tăng cao.

Cảnh báo: Không sử dụng AVR SA100 trong điều kiện quá tải liên tục, vì điều này làm tăng tổn hao năng lượng và giảm tuổi thọ thiết bị.

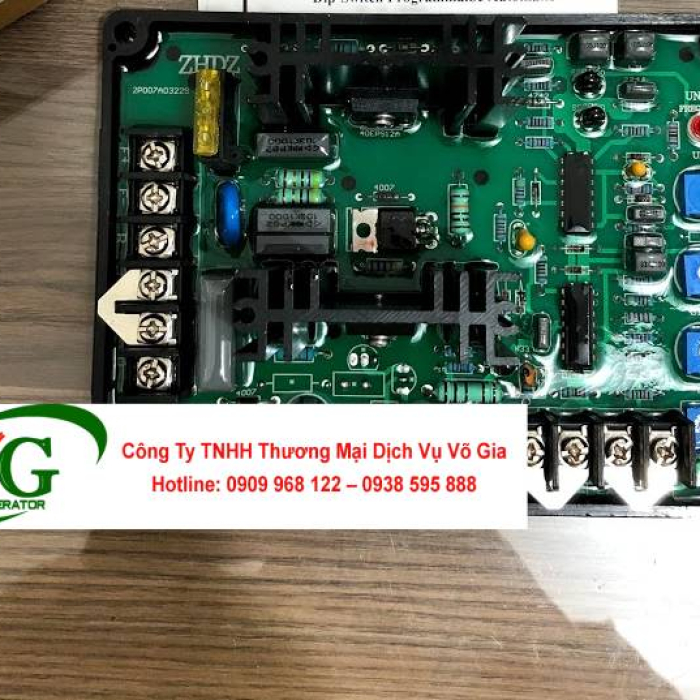

Mạch điều chỉnh điện áp AVR SA100

5. Vị Trí Đặt Mạch Điều Chỉnh Điện Áp AVR SA100 Trong Tủ Điện Ảnh Hưởng Gì?

Vị trí đặt AVR SA100 trong tủ điện có tác động lớn đến hiệu suất, độ bền, và an toàn của thiết bị. Dưới đây là các yếu tố cần xem xét:

5.1. Ảnh Hưởng Đến Hiệu Suất

Nhiễu điện từ: Đặt AVR quá gần các thiết bị phát nhiễu (như cuộn dây stator hoặc biến áp) có thể làm sai lệch tín hiệu cảm biến, gây dao động điện áp.
Nhiệt độ: Đặt AVR ở vị trí thiếu thông thoáng có thể làm tăng nhiệt độ, ảnh hưởng đến linh kiện điện tử.
Độ dài dây dẫn: Nếu AVR đặt quá xa máy phát, dây dẫn dài có thể gây sụt áp, làm giảm hiệu quả điều chỉnh.

5.2. Vị Trí Lắp Đặt Tối Ưu

Để tối ưu hóa hiệu suất, AVR SA100 nên được đặt:

Cách máy phát từ 0.5m đến 1m để giảm nhiễu và đảm bảo an toàn.
Trong tủ điện có quạt thông gió hoặc điều hòa để duy trì nhiệt độ dưới 60°C.
Ở vị trí cao hơn mặt đất ít nhất 30cm để tránh bụi và nước tích tụ.

5.3. Lưu Ý Khi Lắp Đặt

Sử dụng giá đỡ chống rung để giảm tác động rung động từ máy phát.
Đảm bảo tủ điện có chỉ số IP54 hoặc cao hơn để bảo vệ AVR khỏi bụi và ẩm.
Kiểm tra các mối nối định kỳ để đảm bảo không bị lỏng.

Mẹo: Tham khảo sơ đồ bố trí tủ điện từ nhà sản xuất để chọn vị trí tối ưu cho AVR SA100.

6. Phòng Chống Ẩm Cho Mạch Điều Chỉnh Điện Áp AVR SA100 Lắp Ngoài Trời

Lắp đặt AVR SA100 ngoài trời đòi hỏi các biện pháp phòng chống ẩm để bảo vệ linh kiện điện tử và đảm bảo hoạt động ổn định, đặc biệt trong môi trường nóng ẩm của Việt Nam.

6.1. Sử Dụng Tủ Điện Chống Ẩm

Lắp AVR SA100 trong tủ điện có chỉ số IP65 hoặc IP66 để chống nước và bụi. Tủ cần có:

Lớp phủ chống ẩm trên bề mặt bên trong.
Quạt thông gió hoặc máy hút ẩm để duy trì độ ẩm dưới 85%.
Cửa kín với gioăng cao su để ngăn nước xâm nhập.

6.2. Lớp Phủ Chống Ẩm Cho Bo Mạch

Áp dụng lớp phủ chống ẩm (conformal coating) lên bo mạch AVR SA100 để bảo vệ linh kiện khỏi ăn mòn do hơi ẩm. Lớp phủ này cần được thực hiện bởi kỹ thuật viên chuyên nghiệp.

6.3. Kiểm Tra Và Bảo Dưỡng Định Kỳ

Kiểm tra tủ điện hàng tháng để phát hiện dấu hiệu rò rỉ nước hoặc tích tụ ẩm.
Vệ sinh bo mạch bằng khí nén khô để loại bỏ bụi bẩn và hơi ẩm.
Thay thế linh kiện (như tụ điện) nếu phát hiện dấu hiệu ăn mòn.

6.4. Sử Dụng Thiết Bị Hỗ Trợ

Lắp đặt máy hút ẩm hoặc thanh sưởi chống ẩm trong tủ điện để duy trì môi trường khô ráo. Ngoài ra, có thể sử dụng cảm biến độ ẩm để theo dõi và cảnh báo khi độ ẩm vượt ngưỡng.

Cảnh báo: Không vận hành AVR SA100 trong môi trường có độ ẩm trên 90% hoặc tiếp xúc trực tiếp với nước, vì điều này có thể gây chập mạch.

Mạch điều chỉnh điện áp tự động AVR SA100 là một giải pháp hiệu quả cho máy phát điện, đảm bảo điện áp ổn định, giảm tổn hao năng lượng, và tăng độ bền của hệ thống. Bằng cách hiểu rõ nguyên lý hoạt động, thông số kỹ thuật, các yếu tố thiết kế, phương pháp giảm tổn hao, vị trí lắp đặt tối ưu, và biện pháp phòng chống ẩm, người dùng có thể vận hành thiết bị an toàn và hiệu quả. Công Ty TNHH Thương Mại Dịch Vụ Võ Gia cam kết cung cấp AVR SA100 chính hãng cùng dịch vụ hỗ trợ kỹ thuật chuyên sâu, giúp bạn tối ưu hóa hiệu suất hệ thống máy phát.
