Mạch điều chỉnh điện áp (Automatic Voltage Regulator - AVR) là một thành phần thiết yếu trong hệ thống máy phát điện, đảm bảo điện áp đầu ra ổn định và an toàn cho các thiết bị tải. Trong số các sản phẩm AVR cao cấp, Mạch điều chỉnh điện áp Leroy Somer AVR R448 nổi bật với hiệu suất vượt trội, độ bền cao và khả năng ứng dụng đa dạng.
1. Mạch Điều Chỉnh Điện Áp Leroy Somer AVR R448 Là Gì?
1.1. Tổng Quan Về AVR R448

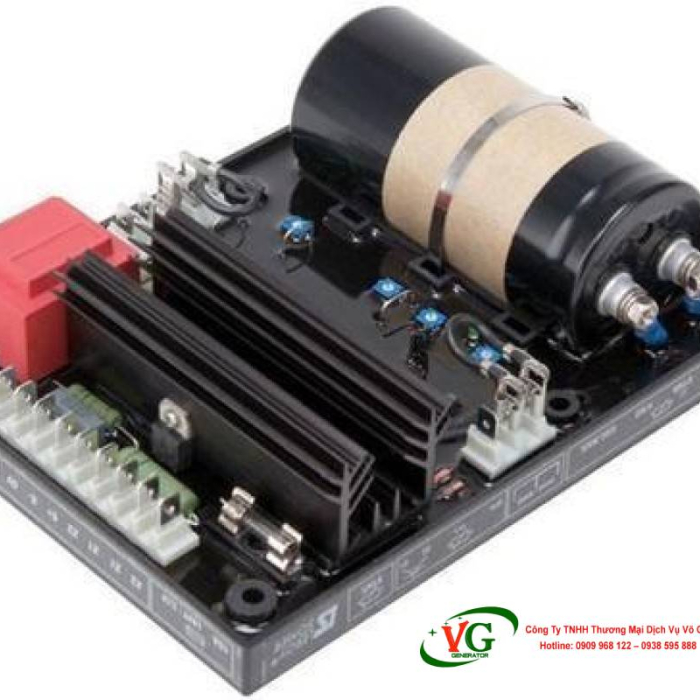

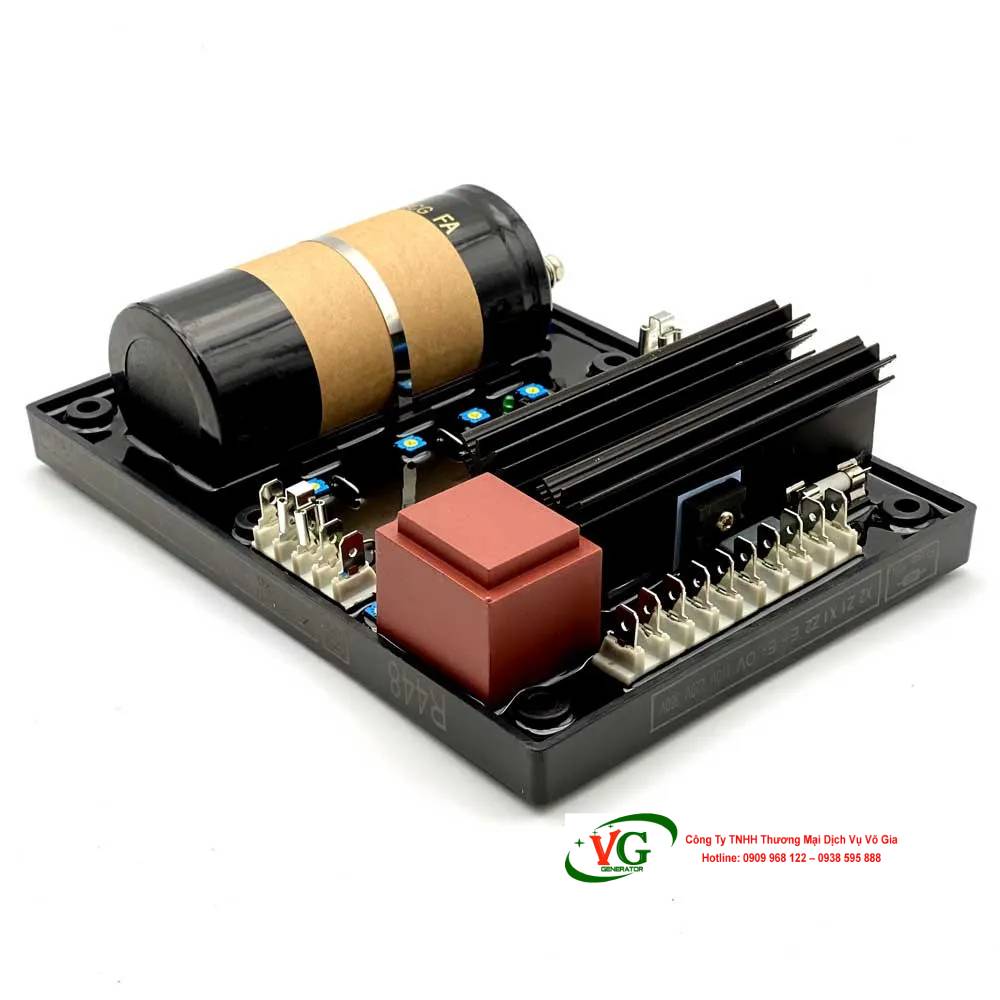

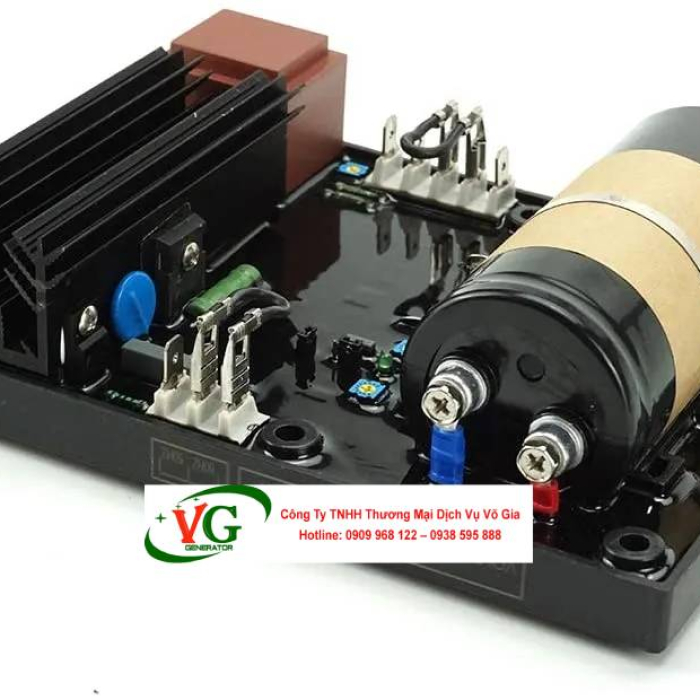

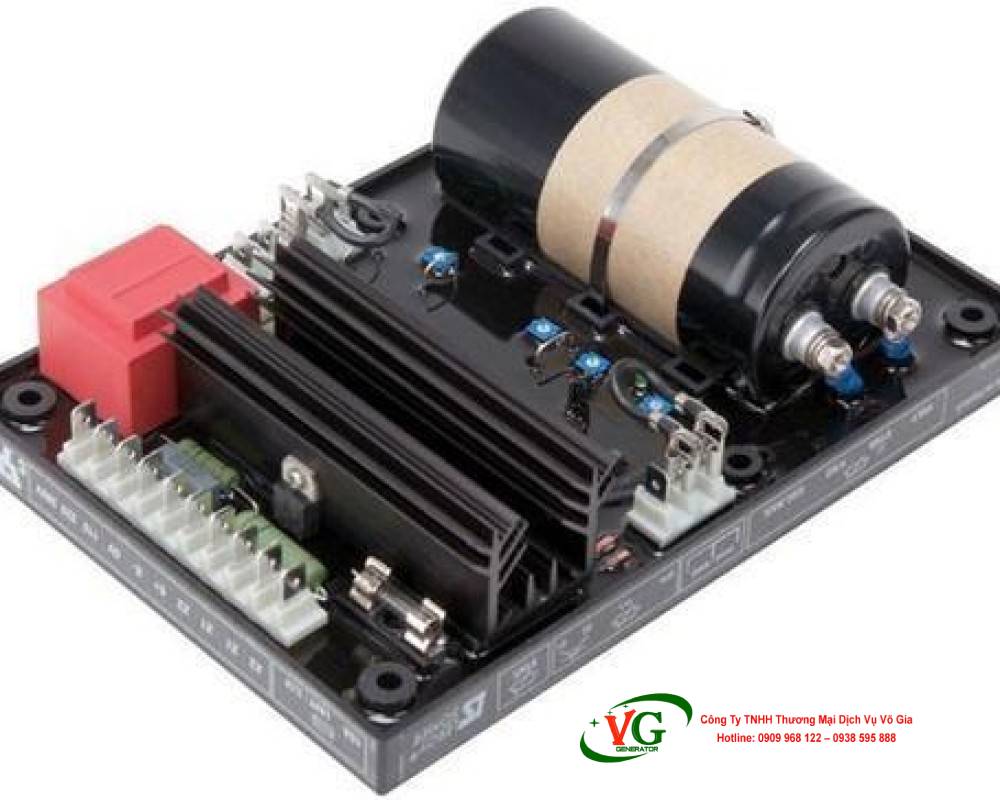

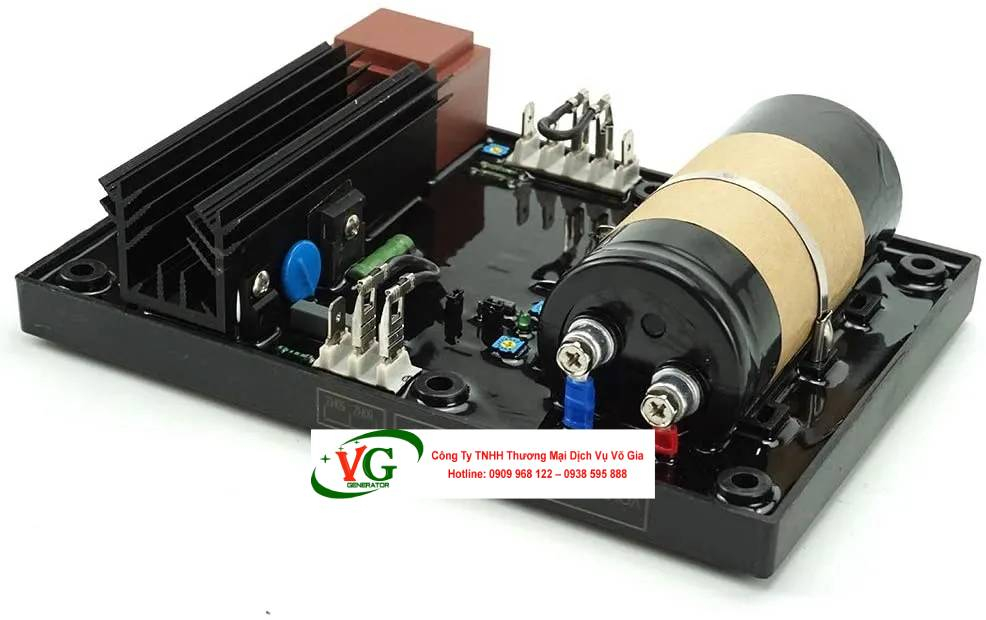

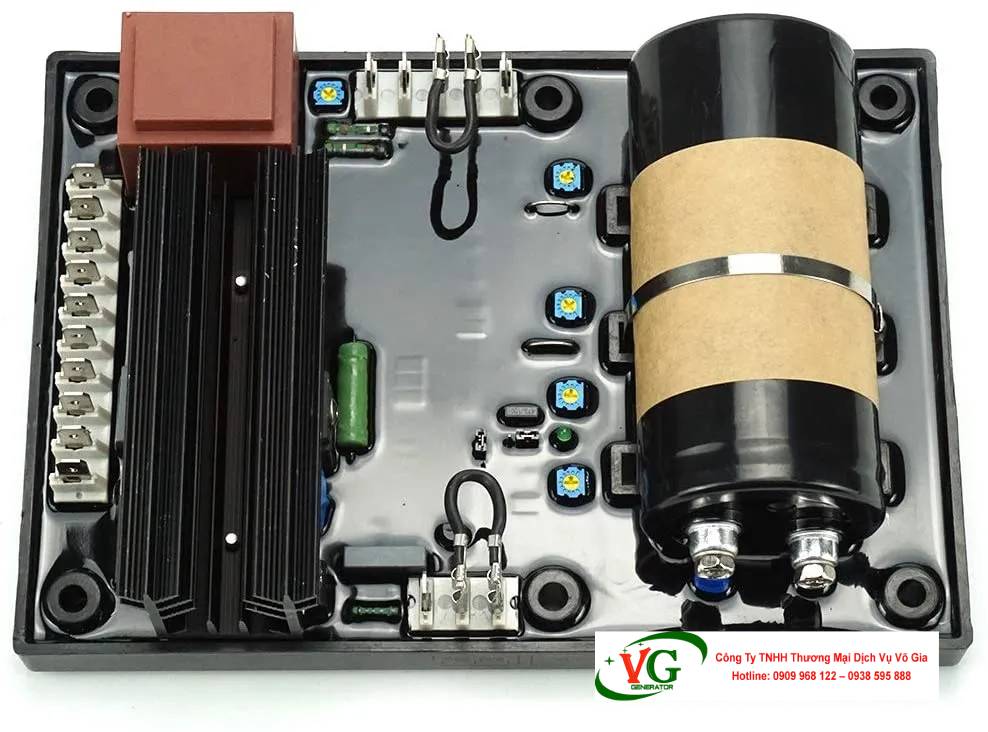

Mạch điều chỉnh điện áp Leroy Somer AVR R448 là một thiết bị điện tử tiên tiến được thiết kế để ổn định điện áp đầu ra của các máy phát điện không chổi than, đặc biệt phù hợp với các máy phát công suất lớn từ 50 kW đến hàng nghìn kW. Được sản xuất bởi Leroy Somer – một thương hiệu nổi tiếng trong lĩnh vực máy phát điện, AVR R448 được ứng dụng rộng rãi trong các ngành công nghiệp, hàng hải, và hệ thống điện dự phòng. Với thiết kế chắc chắn (kích thước 203mm x 153mm x 66mm, trọng lượng 1.1 kg), AVR R448 đáp ứng các tiêu chuẩn quốc tế như I.E.C. 60034-1 và U.L. 508.
AVR R448 hoạt động dựa trên nguyên lý vòng kín (closed-loop control), giám sát liên tục điện áp đầu ra và điều chỉnh dòng kích thích (excitation current) để duy trì điện áp ổn định trong khoảng ±0.5% RMS. Sản phẩm này được phân phối chính hãng tại Việt Nam bởi Công ty TNHH Thương Mại Dịch Vụ Võ Gia, với bảo hành 12 tháng và hỗ trợ kỹ thuật chuyên sâu.
1.2. Nguyên Lý Hoạt Động
AVR R448 hoạt động thông qua các bước sau:
- Cảm biến điện áp: Đo điện áp đầu ra của máy phát (thường là 380-480 VAC cho 3 pha hoặc 220 VAC cho 1 pha).
- So sánh tín hiệu: So sánh điện áp đo được với điện áp tham chiếu, xác định sai số.
- Điều chỉnh dòng kích thích: Cung cấp dòng điện DC (tối đa 10A, 150 VDC) cho cuộn dây kích từ, điều chỉnh từ thông để ổn định điện áp.
- Bảo vệ hệ thống: Tích hợp các tính năng bảo vệ như chống quá áp, sụt áp, mất cảm biến, và tần số thấp.
1.3. Ứng Dụng
AVR R448 được sử dụng trong:
- Máy phát điện công nghiệp (Cummins, Perkins, Volvo).
- Hệ thống điện dự phòng cho bệnh viện, trung tâm dữ liệu, và tòa nhà.
- Máy phát điện hàng hải, chịu được môi trường khắc nghiệt (-40°C đến +70°C).
1.4. Lợi Ích
- Độ chính xác cao: Sai số điện áp chỉ ±0.5% RMS.
- Tính linh hoạt: Hỗ trợ cả máy phát 1 pha và 3 pha, với các cấu hình SHUNT, AREP, và PMG.
- Độ bền cao: Thiết kế chịu nhiệt và chống rung, phù hợp với môi trường công nghiệp.
Để khám phá thêm các bộ điều chỉnh điện áp khác, quý khách có thể tham khảo: Mạch kích mồi từ cho máy phát, Mạch KI-DAVR, Mạch GAVR, Mạch AVR Stamford, Mạch AVR Leroy Somer, Mạch AVR DENYO, Mạch AVR chổi than
2. Các Lỗi Phổ Biến Trong Mạch Điều Chỉnh Điện Áp Leroy Somer AVR R448 và Cách Xử Lý
2.1. Các Lỗi Phổ Biến
Mặc dù AVR R448 có độ bền cao, một số lỗi có thể xảy ra trong quá trình vận hành do đấu nối sai, bảo trì kém, hoặc điều kiện môi trường. Dưới đây là các lỗi phổ biến và nguyên nhân:
Điện áp đầu ra không ổn định:
- Nguyên nhân: Đấu dây sai, cảm biến điện áp hỏng, hoặc tải thay đổi đột ngột.
- Dấu hiệu: Điện áp dao động vượt quá ±0.5%, gây nhấp nháy đèn hoặc thiết bị tải hoạt động không ổn định.
Không có điện áp đầu ra:
- Nguyên nhân: Cầu chì nhanh 10A bị cháy, mất kết nối với cuộn kích từ, hoặc AVR bị hỏng.
- Dấu hiệu: Máy phát chạy nhưng không sinh ra điện.
Quá nhiệt AVR:
- Nguyên nhân: Môi trường nhiệt độ cao, tản nhiệt kém, hoặc vận hành quá tải.
- Dấu hiệu: AVR nóng bất thường, có mùi khét nhẹ.
Mất tín hiệu cảm biến:
- Nguyên nhân: Đứt dây cảm biến hoặc nhiễu điện từ.
- Dấu hiệu: Điện áp đầu ra giảm mạnh hoặc tăng không kiểm soát.
Tần số thấp bất thường:
- Nguyên nhân: Tốc độ động cơ không ổn định hoặc dăm nối tần số (50/60 Hz) sai cấu hình.
- Dấu hiệu: Điện áp giảm khi tần số xuống dưới 48 Hz.
2.2. Cách Xử Lý
Dưới đây là các bước xử lý tương ứng với từng lỗi:
Điện áp không ổn định:
- Kiểm tra đấu dây theo sơ đồ của Leroy Somer (có sẵn từ Võ Gia).
- Sử dụng đồng hồ vạn năng đo điện áp tại các đầu nối cảm biến (E+, E-, 6-, 5+).

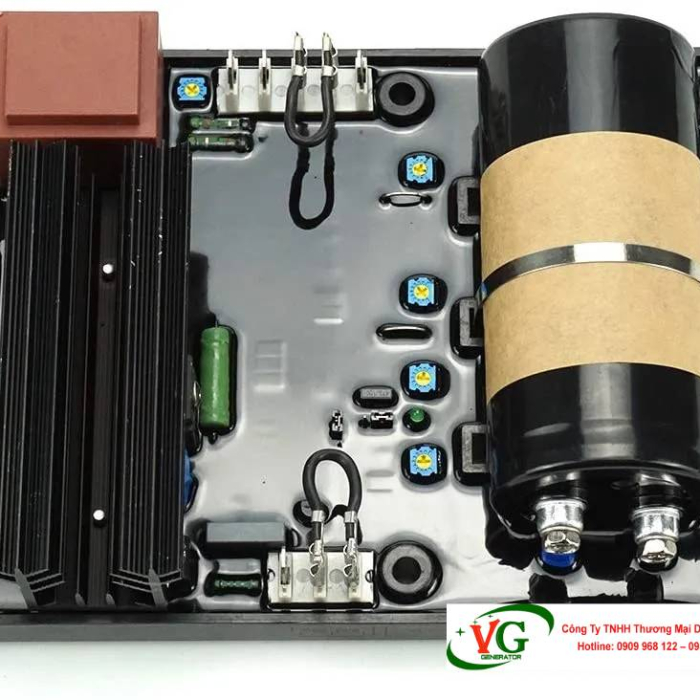

- Điều chỉnh potentiometer P2 (độ ổn định) và P3 (điện áp) để tinh chỉnh.
- Nếu lỗi vẫn xảy ra, thay thế AVR bằng sản phẩm chính hãng từ Võ Gia.
Không có điện áp đầu ra:
- Kiểm tra cầu chì 10A, thay thế nếu bị cháy.
- Đo điện trở cuộn kích từ (thường từ 10-20 ohm); nếu hỏng, cần sửa chữa hoặc thay cuộn dây.
- Kiểm tra kết nối giữa AVR và máy phát, đảm bảo không bị lỏng hoặc đứt.
Quá nhiệt AVR:
- Đảm bảo AVR được lắp đặt ở nơi thoáng khí, tránh ánh nắng trực tiếp.
- Vệ sinh tấm tản nhiệt bằng khí nén và cồn isopropyl.
- Giảm tải máy phát nếu vượt quá công suất định mức.
Mất tín hiệu cảm biến:
- Kiểm tra dây cảm biến từ AVR đến stator, đảm bảo không bị đứt hoặc chập.
- Sử dụng đồng hồ vạn năng đo điện áp cảm biến (380-480 VAC).
- Nếu cần, thay dây cảm biến hoặc AVR.
Tần số thấp:
- Kiểm tra bộ điều tốc động cơ, đảm bảo tốc độ quay đạt 1500 RPM (50 Hz) hoặc 1800 RPM (60 Hz).
- Xác minh dăm nối tần số được cài đặt đúng (50 Hz hoặc 60 Hz).
- Điều chỉnh potentiometer P4 (U/F) để giới hạn tỷ số điện áp/tần số.
2.3. Lưu Ý Khi Xử Lý Lỗi
- Chỉ thực hiện sửa chữa bởi kỹ thuật viên có kinh nghiệm.
- Sử dụng phụ tùng chính hãng từ Công ty TNHH Thương Mại Dịch Vụ Võ Gia.
- Tham khảo tài liệu kỹ thuật từ nhà sản xuất hoặc nhà phân phối.
3. Làm Thế Nào Để Thiết Kế Mạch Điều Chỉnh Điện Áp Leroy Somer AVR R448 Cho Hệ Thống Điện Áp Cao?
3.1. Hệ Thống Điện Áp Cao Là Gì?
Hệ thống điện áp cao thường đề cập đến các máy phát điện với điện áp đầu ra từ 3 kV đến 11 kV, được sử dụng trong các ứng dụng công nghiệp lớn, nhà máy điện, hoặc hệ thống lưới điện. AVR R448 có thể được thiết kế để hoạt động trong các hệ thống này bằng cách tích hợp với các biến áp cảm biến (voltage transformers) và cấu hình phù hợp.
3.2. Các Bước Thiết Kế
Xác định yêu cầu điện áp:
- Xác định điện áp đầu ra của máy phát (ví dụ, 6.3 kV hoặc 11 kV).
- Sử dụng biến áp cảm biến để giảm điện áp xuống mức an toàn cho AVR R448 (thường là 380-480 VAC).
Chọn cấu hình kích từ:
- AVR R448 hỗ trợ các cấu hình SHUNT, AREP (Auxiliary Regulated Excitation Principle), và PMG (Permanent Magnet Generator).
- Đối với hệ thống điện áp cao, cấu hình PMG thường được ưu tiên vì cung cấp dòng kích thích mạnh mẽ và ổn định.
Tích hợp biến áp cảm biến:
- Lắp đặt biến áp để giảm điện áp đầu vào từ mức cao (3-11 kV) xuống mức tương thích với AVR R448 (380-480 VAC).
- Đảm bảo biến áp có tỷ lệ chính xác (ví dụ, 11000/400) và được nối đất an toàn.
Điều chỉnh tham số AVR:
- Sử dụng potentiometer P1 (điện áp) để cài đặt điện áp tham chiếu.
- Điều chỉnh P4 (U/F) để giới hạn tỷ số điện áp/tần số, bảo vệ máy phát khi tốc độ động cơ giảm.
- Cài đặt dăm nối tần số (50/60 Hz) phù hợp với hệ thống.
Bảo vệ và tản nhiệt:
- Lắp đặt AVR R448 trong tủ điều khiển có hệ thống làm mát (quạt hoặc điều hòa).
- Sử dụng các thiết bị bảo vệ bổ sung như chống sét lan truyền và cầu chì phụ.
Kiểm tra và chạy thử:
- Đo điện áp đầu ra bằng đồng hồ vạn năng để đảm bảo sai số ±0.5%.
- Kiểm tra dòng kích thích (tối đa 10A DC) để xác nhận AVR hoạt động đúng.
3.3. Lưu Ý Khi Thiết Kế
- Tham khảo ý kiến từ kỹ sư điện hoặc Công ty TNHH Thương Mại Dịch Vụ Võ Gia để đảm bảo tương thích.
- Sử dụng linh kiện chính hãng, đặc biệt là biến áp và dây nối, để tránh sự cố.
- Tuân thủ các tiêu chuẩn an toàn điện (IEC, UL) khi thiết kế.
4. Các Phương Pháp Giảm Tiêu Thụ Năng Lượng Trong Mạch Điều Chỉnh Điện Áp Leroy Somer AVR R448
4.1. Tầm Quan Trọng Của Giảm Tiêu Thụ Năng Lượng
Giảm tiêu thụ năng lượng trong AVR R448 không chỉ giúp tiết kiệm nhiên liệu mà còn tăng hiệu suất máy phát, giảm nhiệt độ hoạt động, và kéo dài tuổi thọ thiết bị. Dưới đây là các phương pháp hiệu quả:
Tối ưu hóa dòng kích thích:
- Điều chỉnh potentiometer P1 để duy trì dòng kích thích ở mức tối thiểu cần thiết, tránh lãng phí năng lượng.
- Sử dụng cấu hình PMG để giảm phụ thuộc vào nguồn điện từ stator, tiết kiệm năng lượng.
Cải thiện tản nhiệt:
- Lắp đặt AVR R448 trong môi trường thoáng khí, sử dụng quạt làm mát hoặc tấm tản nhiệt bổ sung.
- Vệ sinh định kỳ để loại bỏ bụi bẩn, giảm nhiệt độ hoạt động và tiêu thụ năng lượng.
Giảm tải không cần thiết:
- Kiểm tra và ngắt các thiết bị tải không sử dụng để giảm áp lực lên máy phát và AVR.
- Sử dụng các thiết bị tải tiết kiệm năng lượng để giảm công suất yêu cầu.
Sử dụng chế độ khởi động mềm:
- Tính năng khởi động mềm của AVR R448 giúp giảm dòng kích thích ban đầu, tiết kiệm năng lượng khi khởi động máy phát.
Bảo trì định kỳ:
- Kiểm tra và thay thế các linh kiện hỏng (như cầu chì, điện trở) để đảm bảo AVR hoạt động hiệu quả.
- Vệ sinh board mạch bằng cồn isopropyl để giảm điện trở nội tại, tối ưu hóa hiệu suất.
4.2. Lợi Ích
- Tiết kiệm chi phí: Giảm tiêu thụ nhiên liệu và chi phí vận hành.
- Tăng tuổi thọ: Giảm áp lực nhiệt và điện lên AVR và máy phát.
- Bảo vệ môi trường: Giảm lượng khí thải từ máy phát diesel.
5. Các Công Nghệ Mới Nhất Trong Thiết Kế Mạch Điều Chỉnh Điện Áp Leroy Somer AVR R448
5.1. Tổng Quan Về Công Nghệ
Leroy Somer liên tục cải tiến AVR R448 để đáp ứng các yêu cầu ngày càng cao của ngành công nghiệp máy phát điện. Các công nghệ mới nhất bao gồm:
Mạch điều khiển số (Digital Control):
- AVR R448 tích hợp vi điều khiển (microcontroller) để xử lý tín hiệu nhanh hơn và chính xác hơn so với mạch analog truyền thống.
- Công nghệ này cho phép tinh chỉnh điện áp theo thời gian thực, với sai số giảm xuống ±0.5%.
Bảo vệ thông minh:
- Tích hợp các thuật toán bảo vệ chống quá áp, sụt áp, và mất cảm biến, tự động ngắt dòng kích thích khi phát hiện sự cố.
- Chức năng giám sát tần số thấp (U/F) giúp bảo vệ máy phát khi tốc độ động cơ giảm.
Tăng khả năng tương thích:
- Hỗ trợ các cấu hình kích từ SHUNT, AREP, và PMG, phù hợp với nhiều loại máy phát.
- Dăm nối tần số linh hoạt (50/60 Hz) và khả năng điều chỉnh điện áp ±10% qua điện trở tông đơ.
Vật liệu chịu nhiệt cao cấp:
- Sử dụng linh kiện bán dẫn chịu nhiệt (-40°C đến +70°C) và tấm tản nhiệt nhôm cải tiến, đảm bảo hoạt động ổn định trong môi trường khắc nghiệt.
Kết nối với hệ thống giám sát:
- AVR R448 hỗ trợ giao tiếp với các hệ thống giám sát từ xa (SCADA), cho phép theo dõi và điều chỉnh qua phần mềm.
5.2. Lợi Ích Của Công Nghệ Mới
- Hiệu suất cao: Phản ứng nhanh hơn và chính xác hơn khi tải thay đổi.
- Độ bền vượt trội: Chịu được điều kiện khắc nghiệt, phù hợp với ứng dụng hàng hải và công nghiệp.
- Tính linh hoạt: Tương thích với nhiều loại máy phát và hệ thống điện.
6. Làm Thế Nào Để Chọn Mạch Điều Chỉnh Điện Áp Leroy Somer AVR R448 Phù Hợp Cho Máy Phát Điện Công Suất Nhỏ?
6.1. Máy Phát Công Suất Nhỏ Là Gì?
Máy phát điện công suất nhỏ thường có công suất từ 2 kW đến 50 kW, được sử dụng trong các ứng dụng dân dụng, nông nghiệp, hoặc công trường nhỏ. Mặc dù AVR R448 được thiết kế cho máy phát công suất lớn, nó vẫn có thể được sử dụng cho máy phát công suất nhỏ với một số điều chỉnh.
6.2. Cách Chọn AVR R448 Phù Hợp
Xác định công suất máy phát:
- Kiểm tra công suất định mức của máy phát (kW hoặc kVA) và đảm bảo AVR R448 tương thích (thường từ 50 kW trở lên).
- Đối với máy phát dưới 50 kW, cần sử dụng biến áp cảm biến để giảm điện áp đầu vào xuống mức phù hợp.
Kiểm tra cấu hình kích từ:
- Máy phát công suất nhỏ thường sử dụng cấu hình SHUNT hoặc AREP.
- Đảm bảo AVR R448 được cấu hình đúng với loại kích từ của máy phát.
Xác định điện áp và tần số:
- Kiểm tra điện áp đầu ra (110/220 VAC cho 1 pha hoặc 380 VAC cho 3 pha) và tần số (50/60 Hz).
- Điều chỉnh dăm nối tần số và potentiometer P1 để phù hợp.
Đảm bảo tương thích đấu dây:
- Tham khảo sơ đồ đấu dây từ tài liệu của Leroy Somer hoặc Công ty TNHH Thương Mại Dịch Vụ Võ Gia.
- Kiểm tra các đầu nối E+, E-, 6-, 5+ để đảm bảo kết nối chính xác.
Tư vấn từ nhà cung cấp:
- Liên hệ Võ Gia để được tư vấn về việc sử dụng AVR R448 cho máy phát công suất nhỏ, đảm bảo hiệu suất và độ bền.
6.3. Lưu Ý
- Đối với máy phát công suất nhỏ, các mẫu AVR khác như GB160 hoặc GB110 có thể phù hợp hơn về chi phí và thiết kế.
- Đảm bảo sử dụng AVR chính hãng để tránh hư hỏng hoặc hiệu suất kém.
7. Công Ty TNHH Thương Mại Dịch Vụ Võ Gia - Đơn Vị Cung Cấp AVR R448 Uy Tín
7.1. Giới Thiệu Về Võ Gia
Công Ty TNHH Thương Mại Dịch Vụ Võ Gia là nhà phân phối hàng đầu tại Việt Nam về máy phát điện và phụ tùng, bao gồm Mạch điều chỉnh điện áp Leroy Somer AVR R448. Với kinh nghiệm lâu năm, Võ Gia cung cấp:
- Sản phẩm chính hãng, đầy đủ chứng nhận CO, CQ.
- Dịch vụ tư vấn kỹ thuật, lắp đặt, và bảo trì chuyên nghiệp.
- Bảo hành 12 tháng, hỗ trợ kỹ thuật 24/7.
7.2. Lý Do Chọn Võ Gia
- Chất lượng đảm bảo: AVR R448 được nhập khẩu trực tiếp từ Leroy Somer.
- Dịch vụ tận tâm: Hỗ trợ từ khâu chọn sản phẩm đến vận hành thực tế.
- Giá cả hợp lý: Cam kết giá cạnh tranh trên thị trường.
- Đội ngũ chuyên nghiệp: Kỹ thuật viên được đào tạo bài bản, sẵn sàng xử lý mọi sự cố.
