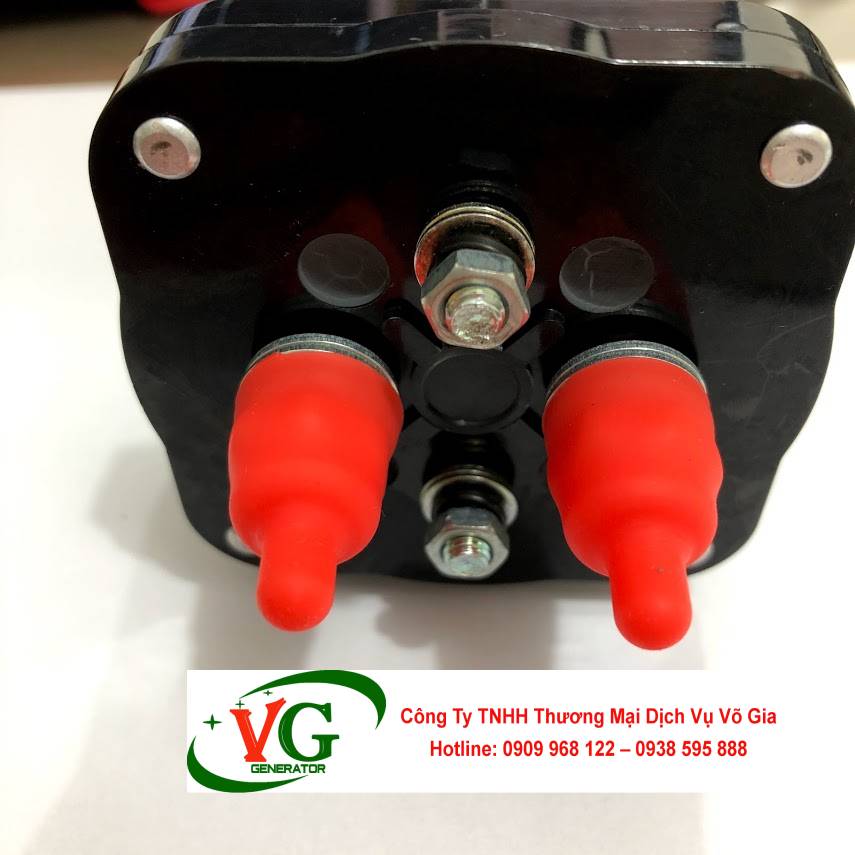

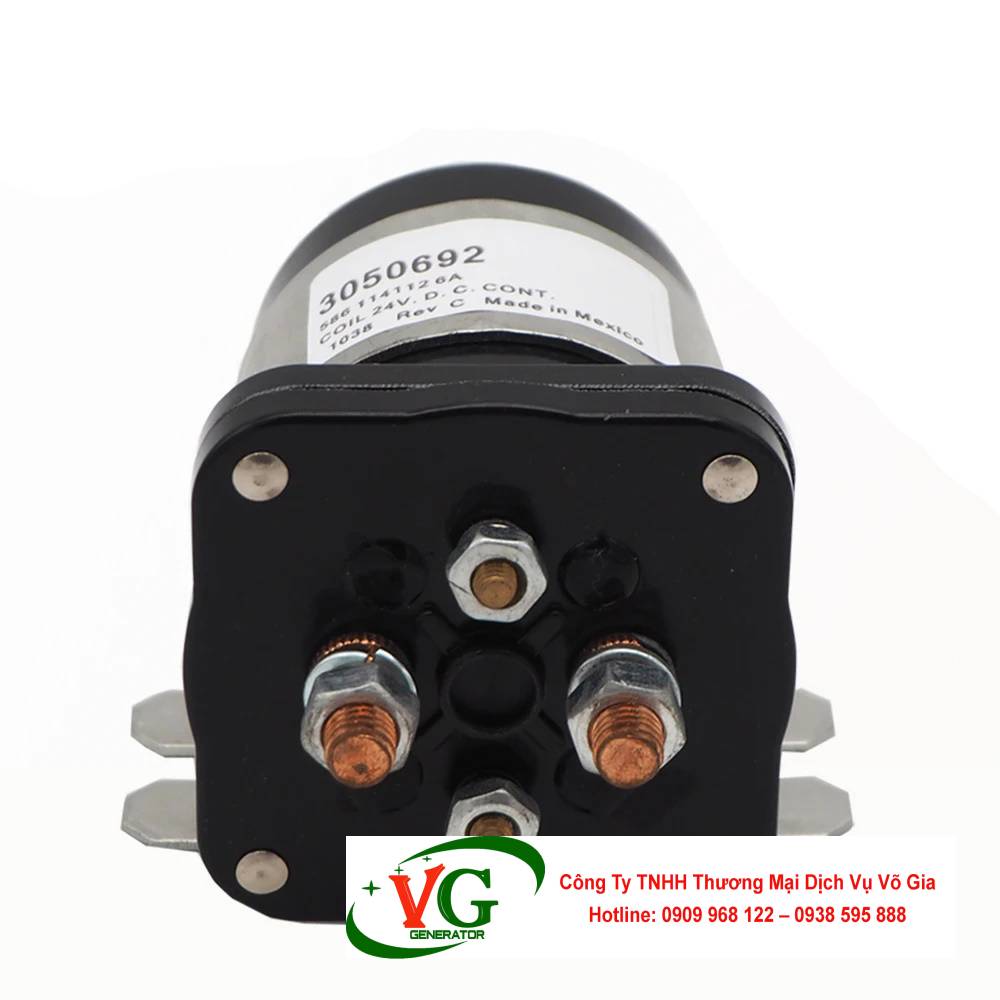

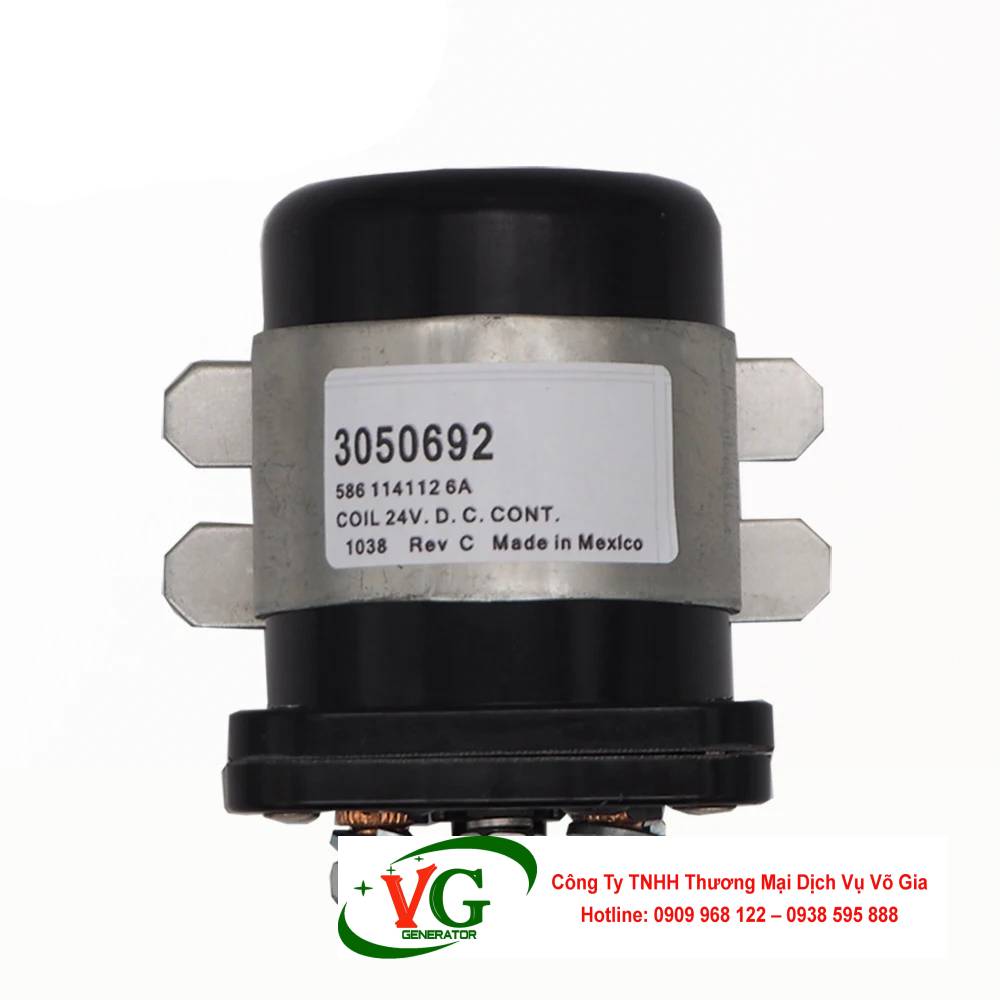

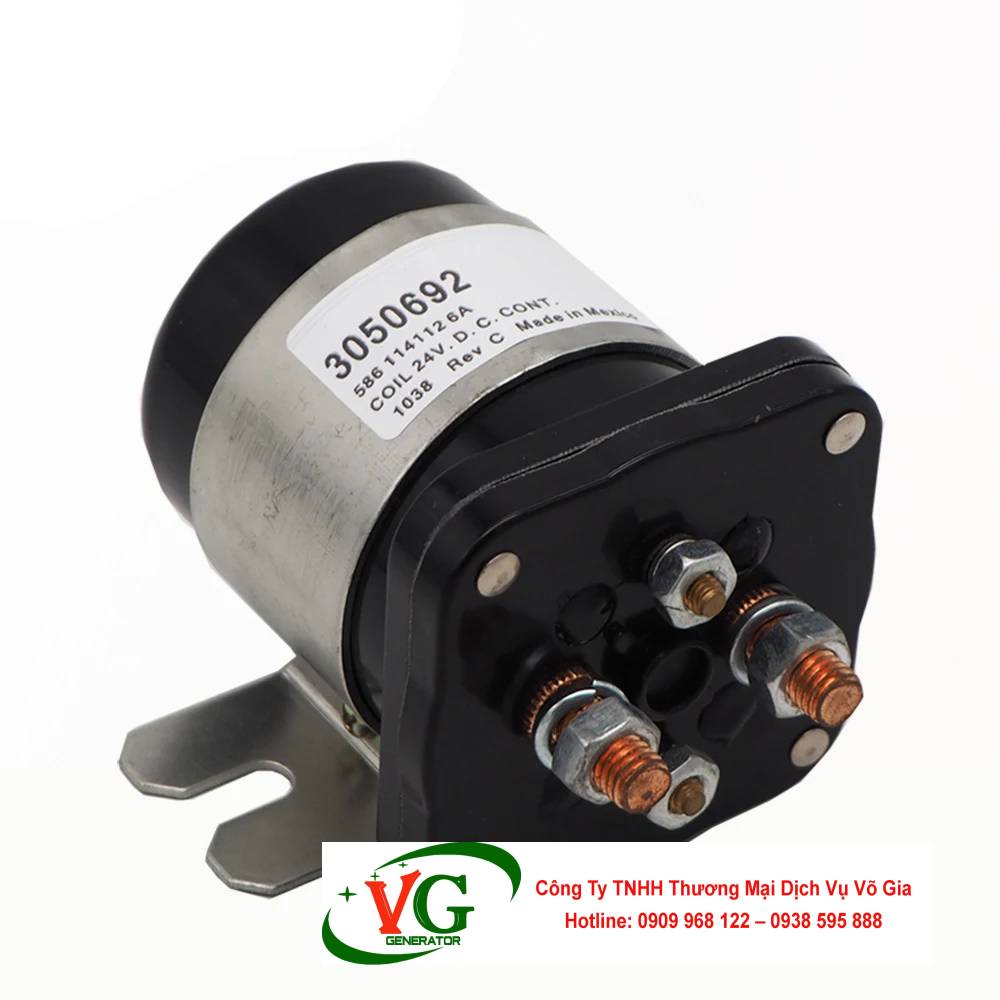

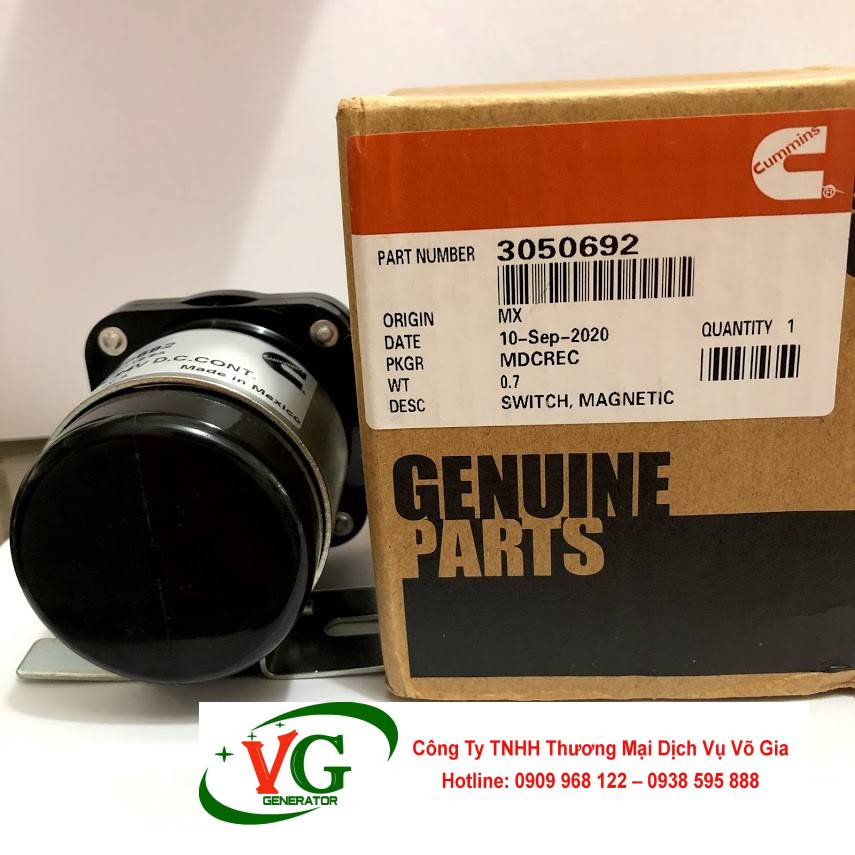

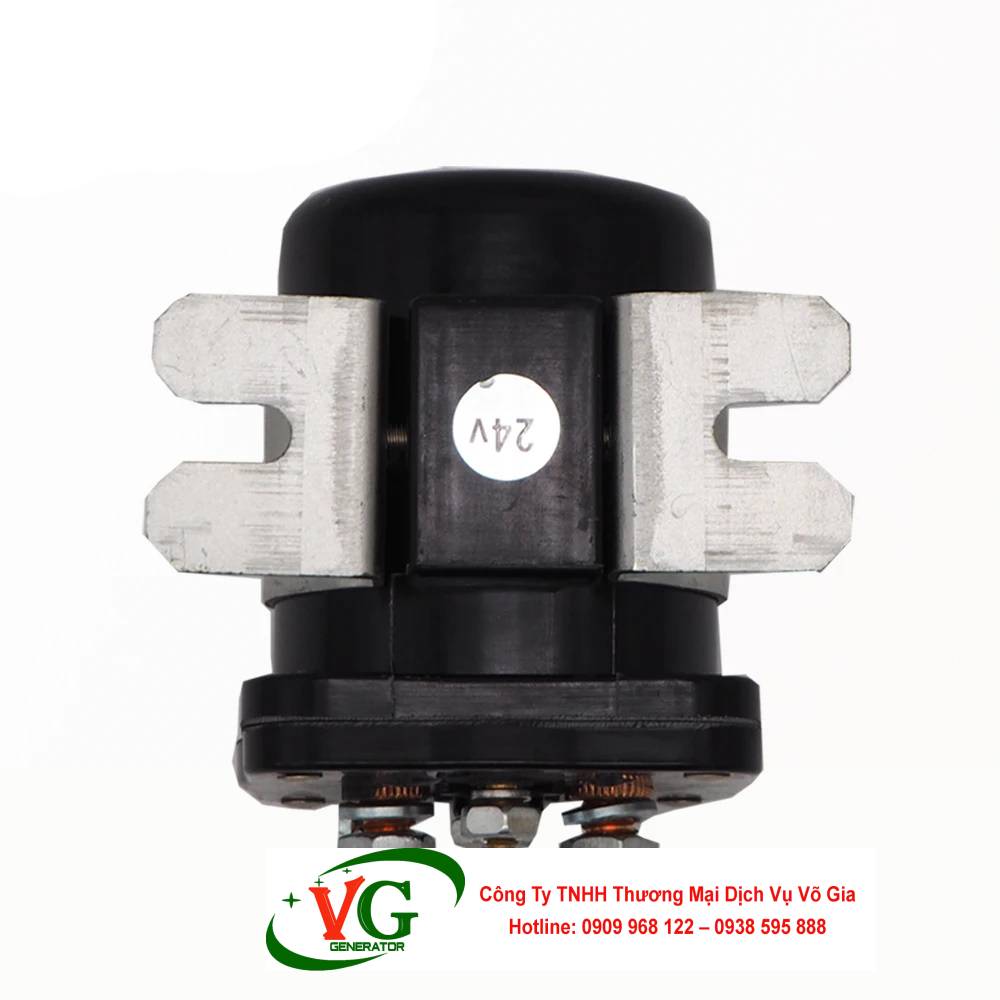

Rơ lê đề máy phát điện

1. Rơ le đề máy phát điện là gì?

Rơ le đề máy phát điện là một thiết bị chuyển mạch điện, hoạt động dựa trên nguyên lý cảm ứng điện từ. Rơ le, hay còn gọi là relay trong tiếng Anh, được ví như một công tắc tự động, điều khiển mạch điện thông qua tín hiệu từ dòng điện. Trong máy phát điện, rơ le đề đóng vai trò quan trọng trong việc khởi động động cơ, bảo vệ hệ thống khỏi quá dòng/quá áp, và đảm bảo hoạt động đồng bộ trong các hệ thống phức tạp.

Đặc điểm chính

• Chuyển mạch nhanh: Rơ le thay đổi trạng thái “bật” hoặc “tắt” gần như tức thời khi nhận tín hiệu điều khiển.
• Hoạt động bằng dòng điện: Dòng điện chạy qua cuộn dây tạo ra từ trường, kích hoạt lõi sắt non để chuyển đổi trạng thái.
• Tính linh hoạt: Có thể điều khiển nhiều mạch với chỉ một tín hiệu, phù hợp cho các ứng dụng công nghiệp và dân dụng.

Rơ le đề là một thành phần không thể thiếu trong các máy phát điện hiện đại, giúp đảm bảo an toàn, hiệu suất, và độ bền của hệ thống.

2. Chức năng chính của rơ le đề máy phát điện

Rơ le đề trong máy phát điện thực hiện nhiều chức năng quan trọng, góp phần đảm bảo hoạt động ổn định và an toàn. Dưới đây là các vai trò chính:

2.1. Chuyển mạch

• Chức năng: Rơ le điều khiển việc chuyển đổi dòng điện hoặc điện áp sang các tải khác nhau thông qua một tín hiệu điều khiển duy nhất.
• Ứng dụng: Dùng để khởi động hoặc dừng động cơ máy phát, điều khiển các thiết bị phụ trợ như bơm nhiên liệu, quạt làm mát, hoặc hệ thống đánh lửa.
• Lợi ích: Giảm thiểu thao tác thủ công, tăng độ chính xác và tốc độ chuyển mạch.

2.2. Cách ly mạch

• Chức năng: Tách biệt mạch điều khiển khỏi mạch tải hoặc mạch xoay chiều khỏi mạch một chiều, đảm bảo an toàn cho hệ thống.
• Ứng dụng: Ngăn chặn sự cố do nhiễu điện từ hoặc dòng điện ngược, bảo vệ các linh kiện nhạy cảm trong máy phát.
• Lợi ích: Tăng độ an toàn và độ bền của hệ thống điện.

2.3. Giám sát và bảo vệ

• Chức năng: Rơ le giám sát các thông số điện như dòng điện, điện áp, và tần số, tự động ngắt mạch khi phát hiện sự cố (quá dòng, quá áp, hoặc ngắn mạch).
• Ứng dụng: Bảo vệ động cơ và các thiết bị điện khỏi hư hỏng do quá tải hoặc sự cố điện.
• Lợi ích: Giảm nguy cơ cháy nổ, kéo dài tuổi thọ máy phát.

2.4. Cung cấp chức năng logic

• Chức năng: Rơ le có thể thực hiện các chức năng logic cơ bản như “AND”, “NOT”, “OR”, hoặc tạo khóa an toàn với nhiều điều kiện.
• Ứng dụng: Dùng trong các hệ thống tự động hóa, như điều khiển khởi động/dừng máy phát theo điều kiện cụ thể (nhiệt độ, áp suất dầu, hoặc mức nhiên liệu).
• Lợi ích: Tăng tính tự động hóa, giảm sự can thiệp của con người.

3. Cấu tạo của rơ le đề máy phát điện

Rơ le đề máy phát điện có cấu tạo khác nhau tùy thuộc vào thương hiệu và model máy, nhưng nhìn chung bao gồm các thành phần cơ bản sau:

3.1. Cuộn dây

• Chức năng: Cuộn dây được làm từ dây đồng quấn quanh lõi kim loại (thường là sắt non), tạo ra từ trường khi có dòng điện chạy qua.
• Vai trò: Hoạt động như một nam châm điện, kích hoạt cơ chế chuyển mạch.
• Đặc điểm: Chịu được dòng điện cao, cách điện tốt để đảm bảo an toàn.

3.2. Mạch tiếp điểm

Chức năng: Bao gồm các lá đồng hoặc lẫy đàn hồi, thực hiện đóng/mở mạch điện để chuyển đổi trạng thái.

Loại tiếp điểm:

• Thường đóng (NC - Normally Closed): Mạch đóng khi không có tín hiệu điều khiển.
• Thường mở (NO - Normally Open): Mạch mở khi không có tín hiệu điều khiển.

Vai trò: Đảm bảo chuyển mạch chính xác và nhanh chóng.

3.3. Lõi sắt non

• Chức năng: Là lõi kim loại trong cuộn dây, được hút hoặc đẩy bởi từ trường để kích hoạt chuyển đổi trạng thái.
• Đặc điểm: Làm từ vật liệu dẫn từ tốt, đảm bảo phản ứng nhanh với từ trường.

3.4. Khung bảo vệ và các bộ phận phụ

• Khung bảo vệ: Làm từ vật liệu cách điện (nhựa hoặc composite) để bảo vệ các linh kiện bên trong khỏi bụi, ẩm, và va đập.
• Cần gạt/cần điều khiển: Hỗ trợ chuyển đổi trạng thái tiếp điểm một cách cơ học.
• Bộ phận kích hoạt: Đảm bảo rơ le hoạt động ổn định trong các điều kiện khắc nghiệt.

3.5. Tính năng bổ sung

Một số rơ le hiện đại được tích hợp thêm các tính năng như:

• Cảm biến giám sát: Đo lường dòng điện, điện áp, hoặc nhiệt độ.
• Mạch bảo vệ: Chống quá dòng, quá áp, hoặc ngắn mạch.
• Kết nối số: Hỗ trợ giám sát và điều khiển từ xa qua phần mềm.

4. Phân loại rơ le đề máy phát điện

Rơ le đề được phân loại dựa trên nhiều tiêu chí, bao gồm nguyên lý hoạt động, loại tiếp điểm, tham số đầu vào, và cách mắc mạch. Dưới đây là bốn cách phân loại chính:

4.1. Theo nguyên lý hoạt động

• Rơ le điện cơ: Sử dụng từ trường để đóng/mở tiếp điểm (bao gồm rơ le điện từ, rơ le điện từ phân cực, rơ le cảm ứng).
• Rơ le nhiệt: Hoạt động dựa trên sự giãn nở nhiệt khi dòng điện tăng cao, thường dùng để bảo vệ quá nhiệt.
• Rơ le từ: Sử dụng từ trường cố định để điều khiển mạch.
• Rơ le số: Tích hợp vi mạch điện tử, cho phép điều khiển và giám sát chính xác hơn.

4.2. Theo loại tiếp điểm

• Rơ le có tiếp điểm: Đóng/mở mạch thông qua tiếp điểm cơ học (thường đóng hoặc thường mở).
• Rơ le tĩnh: Không sử dụng tiếp điểm cơ học, thay đổi trạng thái mạch bằng cách thay đổi điện trở, điện cảm, hoặc điện dung.

4.3. Theo tham số đầu vào

• Rơ le dòng điện: Phản ứng với sự thay đổi dòng điện trong mạch.
• Rơ le điện áp: Giám sát và điều chỉnh điện áp đầu ra.
• Rơ le công suất: Đo lường công suất để bảo vệ hệ thống khỏi quá tải.

4.4. Theo cách mắc mạch

• Rơ le sơ cấp: Mắc trực tiếp vào mạch chính của máy phát điện.
• Rơ le thứ cấp: Mắc thông qua biến áp hoặc cảm biến để giám sát và điều khiển gián tiếp.

4.5. Rơ le dành riêng cho máy phát điện

• Rơ le khởi động: Điều khiển quá trình khởi động động cơ.
• Rơ le bảo vệ: Ngăn chặn quá dòng, quá áp, hoặc dòng ngược.
• Rơ le đồng bộ hóa: Đảm bảo tần số, điện áp, và pha của các máy phát trong hệ thống hòa đồng bộ.

5. Nguyên lý hoạt động của rơ le đề máy phát điện

Rơ le đề hoạt động dựa trên hiện tượng cảm ứng điện từ, với các bước cơ bản sau:

Tín hiệu điều khiển:

• Dòng điện (AC hoặc DC) được cấp vào cuộn dây của rơ le, tạo ra từ trường.
• Từ trường này tác động lên lõi sắt non, làm lõi di chuyển để kích hoạt cơ chế chuyển mạch.

Chuyển đổi trạng thái:

• Khi có dòng điện, lõi sắt non bị hút hoặc đẩy, làm thay đổi trạng thái của tiếp điểm (từ đóng sang mở hoặc ngược lại).
• Khi không có dòng điện, lõi sắt trở về trạng thái ban đầu, giữ tiếp điểm ở trạng thái mặc định.

Ứng dụng trong máy phát:

• Khởi động: Rơ le kích hoạt mô-tơ đề để khởi động động cơ.
• Bảo vệ: Ngắt mạch khi phát hiện sự cố như quá dòng hoặc quá áp.
• Đồng bộ hóa: Điều chỉnh tần số và điện áp để hòa đồng bộ với lưới điện hoặc các máy phát khác.

Ví dụ minh họa

• Trong một máy phát điện Kubota, rơ le khởi động nhận tín hiệu từ hệ thống điều khiển để kích hoạt mô-tơ đề. Khi động cơ đạt tốc độ đủ, rơ le tự động ngắt để tránh quá tải.

6. Ứng dụng của rơ le đề trong máy phát điện

Rơ le đề máy phát điện được sử dụng rộng rãi trong nhiều ứng dụng công nghiệp và dân dụng. Dưới đây là các ứng dụng chính:

6.1. Khởi động và điều khiển máy phát

• Vai trò: Rơ le điều khiển tự động quá trình khởi động hoặc dừng máy phát, bao gồm cả các bộ phận phụ như bơm nhiên liệu, quạt làm mát, và hệ thống đánh lửa.
• Ví dụ: Trong máy phát Cummins 100kVA, rơ le khởi động kích hoạt mô-tơ đề để khởi động động cơ khi mất điện lưới.

6.2. Bảo vệ quá dòng và quá áp

• Vai trò: Rơ le giám sát dòng điện và điện áp đầu vào, tự động ngắt mạch khi phát hiện vượt quá giới hạn an toàn.
• Ví dụ: Trong một nhà máy sử dụng máy phát Hyundai, rơ le bảo vệ ngắt mạch khi phát hiện dòng điện vượt quá 110% định mức, tránh hư hỏng thiết bị.

6.3. Đồng bộ hóa và chống dòng ngược

• Vai trò: Rơ le đảm bảo tần số, điện áp, và pha của máy phát đồng bộ với lưới điện hoặc các máy phát khác trong hệ thống hòa đồng bộ. Nó cũng ngăn chặn dòng điện ngược, bảo vệ máy phát khi dừng hoạt động.
• Ví dụ: Trong hệ thống máy phát dự phòng tại bệnh viện, rơ le đồng bộ hóa đảm bảo chuyển đổi mượt mà giữa điện lưới và máy phát mà không gây gián đoạn.

6.4. Điều khiển tự động hóa

• Vai trò: Rơ le thực hiện các chức năng logic như “AND”, “OR”, hoặc “NOT” để điều khiển máy phát theo các điều kiện cụ thể (ví dụ: nhiệt độ cao, áp suất dầu thấp).
• Ví dụ: Trong máy phát Kubota, rơ le tự động dừng máy khi phát hiện nhiệt độ động cơ vượt quá 90°C.

6.5. Ứng dụng trong các ngành công nghiệp

• Khu công nghiệp: Rơ le bảo vệ máy phát khỏi quá tải trong dây chuyền sản xuất.
• Bệnh viện: Đảm bảo nguồn điện ổn định cho các thiết bị y tế nhạy cảm.
• Tòa nhà thương mại: Hỗ trợ chuyển đổi nguồn điện dự phòng một cách an toàn.
• Cảng biển và sân bay: Điều khiển hệ thống điện phức tạp như radar, đèn tín hiệu.

7. Các loại rơ le đề phổ biến cho máy phát điện

Dưới đây là các loại rơ le phổ biến được sử dụng trong máy phát điện của các thương hiệu như Kubota, Cummins, Hyundai, và Mitsubishi:

7.1. Rơ le khởi động

• Chức năng: Kích hoạt mô-tơ đề để khởi động động cơ.
• Ứng dụng: Phổ biến trong tất cả các dòng máy phát từ công suất nhỏ (5kVA) đến lớn (1000kVA).
• Ví dụ mã sản phẩm: Kubota 12V Starter Relay, Cummins 24V Starter Relay.

7.2. Rơ le bảo vệ

• Chức năng: Ngắt mạch khi phát hiện quá dòng, quá áp, hoặc ngắn mạch.
• Ứng dụng: Bảo vệ động cơ và thiết bị điện trong các ứng dụng công nghiệp.
• Ví dụ mã sản phẩm: Fleetguard Overcurrent Relay, Mitsubishi Protection Relay.

7.3. Rơ le đồng bộ hóa

• Chức năng: Đảm bảo tần số, điện áp, và pha của máy phát đồng bộ với lưới điện hoặc các máy phát khác.
• Ứng dụng: Dùng trong các hệ thống hòa đồng bộ tại nhà máy, bệnh viện, hoặc trung tâm thương mại.
• Ví dụ mã sản phẩm: Hyundai Synchronization Relay.

7.4. Rơ le số (Digital Relay)

• Chức năng: Tích hợp vi mạch điện tử để giám sát và điều khiển chính xác hơn, hỗ trợ kết nối với phần mềm quản lý.
• Ứng dụng: Dùng trong các máy phát hiện đại hoặc hệ thống tự động hóa cao cấp.
• Ví dụ mã sản phẩm: Cummins Digital Control Relay.

8. Cách chọn rơ le đề phù hợp cho máy phát điện

Để chọn rơ le đề phù hợp, cần xem xét các yếu tố sau:

Tương thích với máy phát:

• Chọn rơ le phù hợp với thương hiệu và model máy (ví dụ: Kubota J108, Cummins QSB6.7).
• Kiểm tra thông số kỹ thuật như điện áp (12V hoặc 24V) và dòng định mức.

Loại rơ le:

• Rơ le khởi động cho các ứng dụng cơ bản.
• Rơ le bảo vệ hoặc đồng bộ hóa cho các hệ thống phức tạp.

Môi trường vận hành:

• Chọn rơ le có khả năng chống bụi, chống ẩm nếu máy hoạt động trong môi trường khắc nghiệt như công trường hoặc cảng biển.

Thương hiệu uy tín:

• Ưu tiên rơ le từ các hãng như Kubota, Cummins, Hyundai, Mitsubishi, hoặc Fleetguard để đảm bảo chất lượng và độ bền.

Tính năng bổ sung:

• Chọn rơ le số nếu cần giám sát từ xa hoặc tích hợp với hệ thống tự động hóa.
• Đảm bảo rơ le có các tính năng bảo vệ như chống quá dòng, quá áp, hoặc ngắn mạch.

Nguồn cung cấp:

• Mua rơ le từ các đại lý chính hãng hoặc nhà phân phối uy tín như Công ty TNHH Thương Mại Dịch Vụ Võ Gia để đảm bảo chất lượng và bảo hành.

9. Hướng dẫn kiểm tra và bảo trì rơ le đề máy phát điện

Để đảm bảo rơ le đề hoạt động ổn định, cần thực hiện kiểm tra và bảo trì định kỳ. Dưới đây là các bước chi tiết:

9.1. Kiểm tra rơ le

Kiểm tra trực quan:

• Xem xét bề ngoài rơ le để phát hiện dấu hiệu hư hỏng như cháy, nứt, hoặc rỉ sét.
• Đảm bảo các đầu nối dây không bị lỏng hoặc oxi hóa.

Kiểm tra cuộn dây:

• Sử dụng đồng hồ vạn năng để đo điện trở của cuộn dây. Điện trở bất thường (quá cao hoặc quá thấp) là dấu hiệu hư hỏng.
• Kiểm tra xem cuộn dây có bị đứt hoặc chập mạch không.

Kiểm tra tiếp điểm:

• Đo thông mạch ở trạng thái “thường đóng” và “thường mở” để đảm bảo tiếp điểm hoạt động đúng.
• Nếu tiếp điểm bị cháy hoặc mòn, cần thay thế rơ le.

Kiểm tra tín hiệu điều khiển:

• Đảm bảo tín hiệu điều khiển (dòng điện hoặc điện áp) đến rơ le đủ mạnh và ổn định.
• Kiểm tra hệ thống dây dẫn và bộ điều khiển để loại bỏ lỗi bên ngoài.

Kiểm tra chức năng bảo vệ:

• Mô phỏng sự cố (như quá dòng hoặc quá áp) để kiểm tra xem rơ le có ngắt mạch đúng cách không.
• Nếu rơ le không phản ứng, cần sửa chữa hoặc thay thế.

9.2. Bảo trì định kỳ

• Vệ sinh rơ le: Sử dụng khí nén hoặc cọ mềm để loại bỏ bụi bẩn, tránh sử dụng nước hoặc chất tẩy rửa mạnh.
• Kiểm tra môi trường lắp đặt: Đảm bảo rơ le được đặt trong môi trường khô ráo, thoáng mát, tránh ẩm ướt hoặc nhiệt độ cao.
• Lịch bảo trì: Kiểm tra rơ le mỗi 6 tháng hoặc sau 500 giờ vận hành máy phát.
• Thay thế khi cần: Nếu rơ le có dấu hiệu hư hỏng (như tiếp điểm cháy, cuộn dây chập), thay bằng rơ le chính hãng.

9.3. Xử lý lỗi thường gặp

• Rơ le không hoạt động: Kiểm tra nguồn điện vào cuộn dây, thay thế nếu cuộn dây bị hỏng.
• Tiếp điểm bị kẹt: Vệ sinh hoặc thay thế rơ le nếu tiếp điểm bị cháy hoặc mòn.
• Rơ le quá nóng: Kiểm tra dòng điện đầu vào và môi trường tản nhiệt, thay rơ le nếu cần.

Lưu ý: Nếu không có kinh nghiệm kỹ thuật, liên hệ Công ty TNHH Thương Mại Dịch Vụ Võ Gia để được hỗ trợ bởi đội ngũ kỹ thuật viên chuyên nghiệp.

10. Công ty TNHH Thương Mại Dịch Vụ Võ Gia – Đơn vị cung cấp rơ le và máy phát điện uy tín

Công ty TNHH Thương Mại Dịch Vụ Võ Gia là nhà phân phối hàng đầu tại Việt Nam, chuyên cung cấp máy phát điện và phụ kiện, bao gồm rơ le đề từ các thương hiệu uy tín như Kubota, Cummins, Hyundai, Mitsubishi, Denyo, Deutz, Doosan, Iveco, John Deere, Kohler, Perkins, và Weichai.

11.1. Vì sao nên chọn Công ty TNHH Thương Mại Dịch Vụ Võ Gia?

• Sản phẩm chính hãng: Rơ le và máy phát điện đạt tiêu chuẩn quốc tế, đi kèm chứng từ CO, CQ.
• Bảo hành dài hạn: Bảo hành 6-12 tháng cho rơ le và 12-24 tháng cho máy phát.
• Dịch vụ chuyên nghiệp: Hỗ trợ tư vấn, lắp đặt, và bảo trì tận nơi 24/7.
• Giá cả cạnh tranh: Chính sách giá minh bạch, phù hợp với mọi nhu cầu.
• Đa dạng sản phẩm: Cung cấp rơ le khởi động, bảo vệ, đồng bộ hóa, và rơ le số cho mọi model máy phát.

11.2. Cam kết từ Công ty TNHH Thương Mại Dịch Vụ Võ Gia

• Chất lượng đảm bảo: Sản phẩm được kiểm định kỹ lưỡng trước khi giao hàng.
• Tư vấn tận tâm: Hỗ trợ khách hàng chọn rơ le phù hợp với máy phát và ứng dụng cụ thể.
• Dịch vụ hậu mãi: Xử lý sự cố nhanh chóng, bảo trì định kỳ để đảm bảo hiệu suất.

Rơ le đề máy phát điện là một bộ phận quan trọng, đảm bảo khởi động, bảo vệ, và đồng bộ hóa hệ thống máy phát một cách an toàn và hiệu quả. Với các chức năng như chuyển mạch, cách ly mạch, giám sát, và điều khiển logic, rơ le đóng vai trò không thể thiếu trong các ứng dụng công nghiệp và dân dụng. Công ty TNHH Thương Mại Dịch Vụ Võ Gia tự hào cung cấp rơ le chính hãng từ các thương hiệu hàng đầu như Kubota, Cummins, Hyundai, và Mitsubishi, cùng dịch vụ bảo trì chuyên nghiệp.
