Trong thế giới hiện đại, nơi sự liên tục của nguồn điện là huyết mạch cho mọi hoạt động từ sản xuất, y tế đến viễn thông, hệ thống ATS (Automatic Transfer Switch) đóng vai trò như một "vệ sĩ thầm lặng". Nó tự động bảo vệ và duy trì dòng điện, ngăn chặn mọi gián đoạn có thể gây thiệt hại lớn. Bài viết này sẽ cung cấp một cái nhìn toàn diện về hệ thống ATS, từ khái niệm cơ bản, nguyên lý hoạt động, các loại hình, ứng dụng cho đến lợi ích và xu hướng phát triển.
Hệ thống ATS là gì?
Hệ thống ATS (Automatic Transfer Switch) là bộ chuyển nguồn tự động, có chức năng tự động chuyển đổi giữa nguồn điện lưới và nguồn điện dự phòng (máy phát điện) khi xảy ra sự cố mất điện. Nó đóng vai trò là trung tâm điều khiển và phân phối điện thông minh, đảm bảo nguồn điện liên tục cho các thiết bị quan trọng mà không cần sự can thiệp thủ công.
Lịch sử hình thành và phát triển
Ý tưởng về chuyển đổi nguồn điện dự phòng đã xuất hiện từ lâu, nhưng chỉ thực sự phát triển mạnh mẽ với sự bùng nổ của kỷ nguyên số và các ngành công nghiệp đòi hỏi điện khí hóa cao. Từ những công tắc chuyển mạch bằng tay thô sơ, công nghệ đã tiến đến các hệ thống hoàn toàn tự động với khả năng giám sát và điều khiển từ xa. Sự phát triển của vi xử lý và công nghệ cảm biến đã biến ATS từ một thiết bị cơ điện đơn thuần thành một hệ thống điều khiển thông minh, tích hợp sâu với hệ thống quản lý tòa nhà (BMS) và các nguồn điện phân tán như năng lượng mặt trời.
Các thành phần cơ bản của hệ thống ATS
Một hệ thống ATS hoàn chỉnh thường bao gồm các thành phần chính sau:
- Bộ chuyển mạch (Transfer Switch): Là trái tim của hệ thống, thực hiện nhiệm vụ đóng/ngắt và chuyển đổi giữa các nguồn điện. Chúng có thể là loại tiếp điểm khí (air-break) hoặc chân không (vacuum).
- Bộ điều khiển trung tâm (Controller): Là "bộ não", liên tục giám sát chất lượng nguồn điện lưới (điện áp, tần số). Khi phát hiện sự cố, nó ra lệnh cho bộ chuyển mạch và gửi tín hiệu khởi động máy phát điện.
- Hệ thống cảm biến và giám sát: Thu thập dữ liệu thời gian thực về trạng thái của các nguồn điện và tải.
- Hệ thống truyền thông: Cho phép kết nối, giám sát và điều khiển từ xa thông qua giao diện người-máy (HMI) hoặc phần mềm trên máy tính.
Hệ thống ATS hoạt động như thế nào?

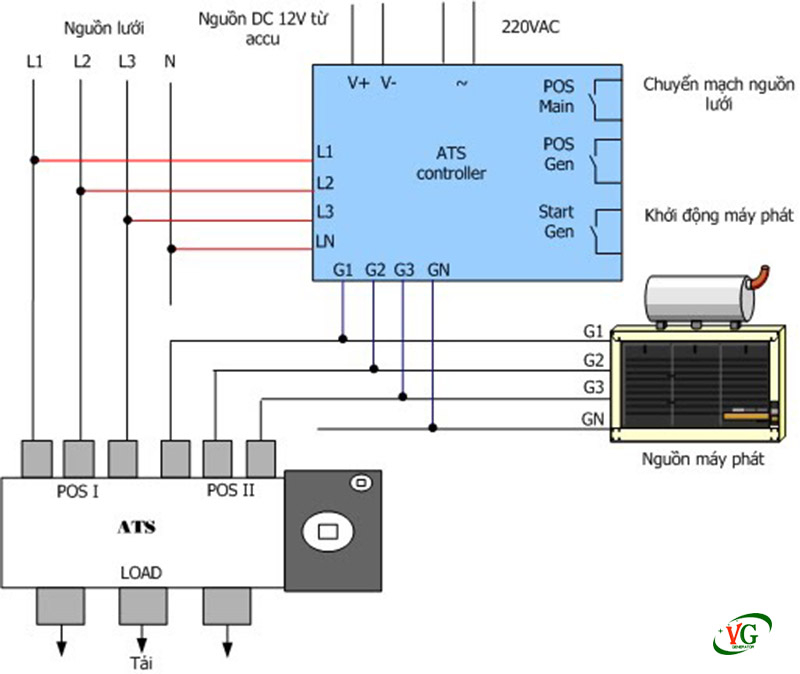

Nguyên lý hoạt động của ATS có thể được tóm tắt thành một chu trình tự động khép kín và logic:
- Giám sát liên tục: Bộ điều khiển ATS liên tục theo dõi các thông số của nguồn điện lưới chính (Main Source).
- Phát hiện sự cố: Khi phát hiện mất điện, điện áp thấp, tần số lệch chuẩn vượt ngưỡng cho phép trong một khoảng thời gian định trước (tránh chuyển mạch do nhiễu tức thời), ATS sẽ kích hoạt trình tự chuyển nguồn.
- Khởi động nguồn dự phòng: ATS gửi tín hiệu khởi động đến máy phát điện công nghiệp. Hệ thống sẽ chờ cho máy phát điện khởi động, chạy ổn định và đạt đủ các thông số điện áp, tần số yêu cầu.
- Chuyển tải sang nguồn dự phòng: Sau khi nguồn dự phòng sẵn sàng, ATS sẽ ngắt kết nối tải khỏi nguồn lưới và đóng kết nối tải vào nguồn máy phát điện. Quá trình này đảm bảo không có khoảng trống mất điện (zero blackout time) đối với các hệ thống quan trọng.
- Giám sát nguồn lưới hồi phục: Trong khi cấp điện từ máy phát, ATS vẫn tiếp tục giám sát nguồn điện lưới.
- Chuyển về nguồn chính và tắt máy phát: Khi điện lưới phục hồi ổn định trong một khoảng thời gian đặt trước (thường từ 5-30 phút), ATS sẽ thực hiện trình tự chuyển ngược lại: chuyển tải về nguồn lưới, sau đó gửi tín hiệu tắt máy phát điện sau một thời gian chạy không tải để làm mát.
Vai trò và lợi ích của hệ thống ATS
Việc sử dụng hệ thống ATS mang lại nhiều lợi ích thiết thực:
- Đảm bảo tính liên tục: Cung cấp nguồn điện không gián đoạn cho các hoạt động then chốt, giảm thiểu thiệt hại do downtime gây ra.
- Tự động hóa và giảm phụ thuộc con người: Loại bỏ sai sót và chậm trễ trong việc chuyển nguồn thủ công, đặc biệt quan trọng vào ban đêm hoặc cuối tuần.
- Tăng độ an toàn: Ngăn chặn hiện tượng hòa lưới ngược (back-feed) nguy hiểm, bảo vệ nhân viên sửa chữa đường dây và thiết bị.
- Bảo vệ thiết bị tải: Chuyển mạch nhanh chóng giúp bảo vệ các thiết bị nhạy cảm như máy chủ, thiết bị y tế khỏi các sự cố điện lưới.
- Tối ưu hóa vận hành và chi phí: Có thể lập trình để quản lý phụ tải, ưu tiên các thiết bị quan trọng, và kết hợp với các nguồn năng lượng khác nhau một cách hiệu quả.
Phân loại hệ thống ATS
Dựa trên mức độ tự động hóa và cấu trúc, ATS được chia thành các loại phổ biến sau:
1. ATS tự động hoàn toàn (Fully Automatic)
Đây là loại phổ biến nhất hiện nay. Toàn bộ quy trình phát hiện sự cố, khởi động máy phát, chuyển mạch và chuyển về đều diễn ra tự động mà không cần bất kỳ tác động nào của con người. Nó phù hợp với hầu hết các ứng dụng từ văn phòng, bệnh viện đến nhà máy.
2. ATS bán tự động (Semi-Automatic)
Hệ thống có thể tự động phát hiện sự cố và khởi động máy phát điện, nhưng thao tác chuyển mạch cuối cùng đòi hỏi người vận hành phải nhấn nút xác nhận trên tủ điều khiển. Loại này thường được dùng ở những nơi cần sự kiểm soát an toàn cao.
3. ATS điều khiển bằng tay (Manual)
Mọi thao tác khởi động máy phát và chuyển mạch đều được thực hiện thủ công bởi người vận hành. Đây thường là các bộ chuyển mạch cơ khí đơn giản, chi phí thấp, phù hợp với các ứng dụng không quan trọng hoặc nơi luôn có người trực.
4. Phân loại theo thời gian chuyển mạch
- ATS chuyển mạch mở (Open Transition): Ngắt hoàn toàn kết nối với nguồn này trước khi đóng sang nguồn kia. Có một khoảng ngắt điện rất ngắn (thường dưới 1 giây). Phổ biến và kinh tế cho hầu hết ứng dụng.
- ATS chuyển mạch đóng (Closed Transition): Có khả năng hòa đồng bộ hai nguồn điện trong một thời gian cực ngắn (vài chục mili giây) trước khi chuyển, đảm bảo hoàn toàn không gián đoạn điện áp (zero interruption). Dùng cho các phụ tải cực kỳ nhạy cảm như trung tâm dữ liệu, phòng phẫu thuật.
- ATS chuyển mạch mềm (Soft Load Transition): Một dạng nâng cao, cho phép chuyển tải dần dần hoặc quản lý, cắt bớt các phụ tải không quan trọng để giảm công suất khởi động cho máy phát.
Ứng dụng của hệ thống ATS trong thực tế
Hệ thống ATS thường được sử dụng rộng rãi trong các tòa nhà văn phòng, bệnh viện, trung tâm dữ liệu, nhà máy, khách sạn và các công trình yêu cầu nguồn điện ổn định liên tục. Cụ thể:
- Y tế: Bệnh viện, phòng phẫu thuật, phòng ICU – nơi sự sống của bệnh nhân phụ thuộc vào thiết bị điện.
- Viễn thông & Trung tâm dữ liệu: Đảm bảo máy chủ, hệ thống lưu trữ và truyền dữ liệu hoạt động 24/7.
- Công nghiệp: Nhà máy sản xuất, dây chuyền tự động hóa để tránh thiệt hại sản phẩm, đình trệ sản xuất.
- Thương mại & Dịch vụ: Trung tâm thương mại, khách sạn, ngân hàng để duy trì hoạt động kinh doanh, an ninh và tiện nghi.
- Hạ tầng then chốt: Sân bay, nhà ga, trung tâm điều khiển giao thông, hệ thống chiếu sáng công cộng.
Lựa chọn và lắp đặt hệ thống ATS phù hợp
Tiêu chí lựa chọn
- Công suất và dòng điện định mức: Phải phù hợp với tổng tải cần cấp điện và tải khởi động.
- Thời gian chuyển mạch yêu cầu: Ứng dụng có cần "zero interruption" không?
- Số nguồn điện: Chỉ 2 nguồn (lưới/máy phát) hay nhiều hơn (có thể kết hợp thêm năng lượng mặt trời, pin dự phòng UPS).
- Môi trường lắp đặt: Trong nhà, ngoài trời, độ ẩm, nhiệt độ, khả năng chống bụi, chống nước (IP rating).
- Khả năng tích hợp và mở rộng: Giao thức truyền thông (Modbus, BACnet), khả năng kết nối với hệ thống BMS, SCADA.
Quy trình lắp đặt và vận hành
Việc lắp đặt ATS cần được thực hiện bởi kỹ sư có chuyên môn, tuân thủ nghiêm ngặt tiêu chuẩn an toàn điện và nhà sản xuất. Quy trình cơ bản bao gồm: Khảo sát hiện trường, thiết kế sơ đồ đấu nối, lắp đặt tủ ATS và đấu nối nguồn/tải, cài đặt thông số và chạy thử nghiệm toàn hệ thống (test chuyển mạch có tải và không tải).
Bảo trì và kiểm tra định kỳ
Hệ thống ATS cần được kiểm tra và bảo trì định kỳ để đảm bảo khả năng chuyển nguồn chính xác, an toàn và kéo dài tuổi thọ thiết bị. Các công việc bảo trì thường bao gồm:
- Kiểm tra trực quan: Dấu hiệu quá nhiệt, ăn mòn, bụi bẩn, độ chặt của các kết nối.
- Kiểm tra cơ khí: Vận hành thử công tắc chuyển mạch bằng tay (nếu có), kiểm tra lực siết bulong.
- Kiểm tra điện: Đo điện trở cách điện, điện trở tiếp điểm.
- Chạy thử hệ thống: Mô phỏng mất điện định kỳ (ví dụ hàng tháng) để đảm bảo toàn bộ chu trình từ phát hiện sự cố, khởi động máy phát điện Cummins, Máy phát điện Perkins, hay các thương hiệu khác, đến chuyển mạch hoạt động trơn tru.
- Kiểm tra và cập nhật phần mềm điều khiển.
Xu hướng phát triển tương lai của hệ thống ATS
Công nghệ ATS đang phát triển theo hướng thông minh hơn, linh hoạt hơn và tích hợp sâu hơn:
- Tích hợp với Microgrid và năng lượng tái tạo: ATS thế hệ mới có thể quản lý và chuyển đổi giữa nhiều nguồn: điện lưới, máy phát diesel, hệ thống pin mặt trời, pin lưu trữ... một cách tối ưu.
- Điện toán đám mây và Giám sát từ xa (IoT): Cho phép giám sát trạng thái, cảnh báo sự cố, thu thập dữ liệu vận hành và điều khiển hệ thống từ bất kỳ đâu qua internet.
- Trí tuệ nhân tạo (AI) và Phân tích dự đoán: Sử dụng AI để phân tích dữ liệu vận hành, dự đoán nguy cơ hỏng hóc và đề xuất lịch bảo trì chủ động.
- Vật liệu và thiết kế mới: Ứng dụng vật liệu bán dẫn công suất (như Thyristor) cho bộ chuyển mạch tĩnh (Static Transfer Switch - STS) với tốc độ chuyển mạch cực nhanh (dưới 1/4 chu kỳ).
Kết luận
Hệ thống ATS không còn là một thiết bị xa xỉ mà đã trở thành một phần không thể thiếu trong cơ sở hạ tầng điện của bất kỳ tòa nhà, cơ sở sản xuất hay dịch vụ quan trọng nào. Nó là giải pháp hiệu quả và tin cậy để biến một nguồn điện dự phòng như máy phát điện cho thuê hoặc máy phát điện sở hữu thành một hệ thống cấp điện liên tục thực sự. Việc hiểu rõ nguyên lý, cách lựa chọn và vận hành bảo trì đúng cách sẽ giúp tối đa hóa lợi ích, đảm bảo an toàn và nâng cao tuổi thọ cho hệ thống điện tổng thể của bạn. Khi nhu cầu về độ tin cậy và sự ổn định của nguồn điện ngày càng cao, hệ thống ATS sẽ tiếp tục phát triển, trở thành trung tâm điều phối năng lượng thông minh cho tương lai.
