Trong bối cảnh các doanh nghiệp, nhà máy sản xuất, bệnh viện, chung cư, và các công trình công cộng tại Việt Nam ngày càng phụ thuộc vào nguồn điện ổn định, tủ chuyển đổi nguồn điện tự động ATS (Automatic Transfer Switch) đã trở thành một giải pháp không thể thiếu. Tủ ATS giúp duy trì nguồn điện liên tục ngay cả khi xảy ra sự cố mất điện, đảm bảo hoạt động không bị gián đoạn và giảm thiểu rủi ro kinh tế.

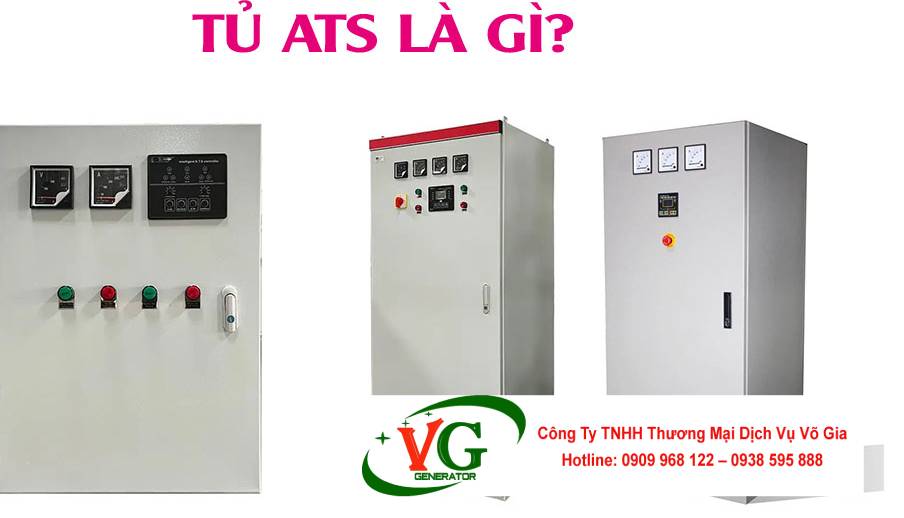

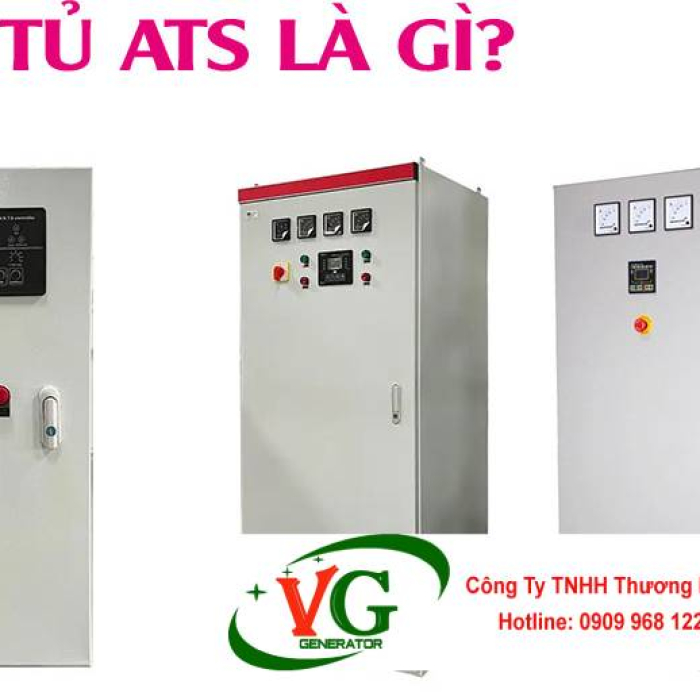

1. Tủ Chuyển Đổi Nguồn Điện Tự Động ATS Là Gì?
Tủ chuyển đổi nguồn điện tự động ATS (Automatic Transfer Switch) là một hệ thống thiết bị điện thông minh, được thiết kế để tự động chuyển đổi nguồn điện từ nguồn chính (thường là điện lưới) sang nguồn dự phòng (như máy phát điện) khi xảy ra sự cố mất điện. Tủ ATS đóng vai trò quan trọng trong việc đảm bảo nguồn điện liên tục, giúp các doanh nghiệp và cơ sở hạ tầng duy trì hoạt động ổn định, đặc biệt trong các lĩnh vực yêu cầu cung cấp điện không gián đoạn như y tế, sản xuất, và thương mại.
1.1. Mục Đích của Tủ ATS
Tủ ATS được thiết kế với mục tiêu chính là:
- Đảm bảo nguồn điện liên tục: Tự động chuyển đổi giữa nguồn điện lưới và nguồn dự phòng để duy trì hoạt động của các thiết bị và hệ thống quan trọng.
- Tối ưu hóa hiệu suất: Giảm thiểu thời gian gián đoạn nguồn điện, đảm bảo hiệu quả vận hành và tiết kiệm chi phí.
- Bảo vệ thiết bị: Ngăn chặn các sự cố do mất điện, quá áp, hoặc mất pha, từ đó kéo dài tuổi thọ của máy móc và thiết bị.
1.2. Lợi Ích của Tủ ATS
So với các phương pháp thủ công hoặc hệ thống dự phòng không tự động, tủ ATS mang lại nhiều lợi ích vượt trội:
- Tự động hóa: Không cần can thiệp thủ công, giúp tiết kiệm thời gian và giảm nguy cơ sai sót.
- Độ tin cậy cao: Đảm bảo cung cấp điện liên tục trong các tình huống khẩn cấp.
- Tính linh hoạt: Phù hợp với nhiều loại hệ thống điện và công suất khác nhau.
- Giám sát và điều khiển từ xa: Các tủ ATS hiện đại hỗ trợ kết nối Internet, cho phép giám sát và quản lý từ xa.
Công ty TNHH Thương Mại Dịch Vụ Võ Gia cung cấp các giải pháp tủ ATS chất lượng cao, được thiết kế và sản xuất để đáp ứng nhu cầu đa dạng của các doanh nghiệp tại Việt Nam.

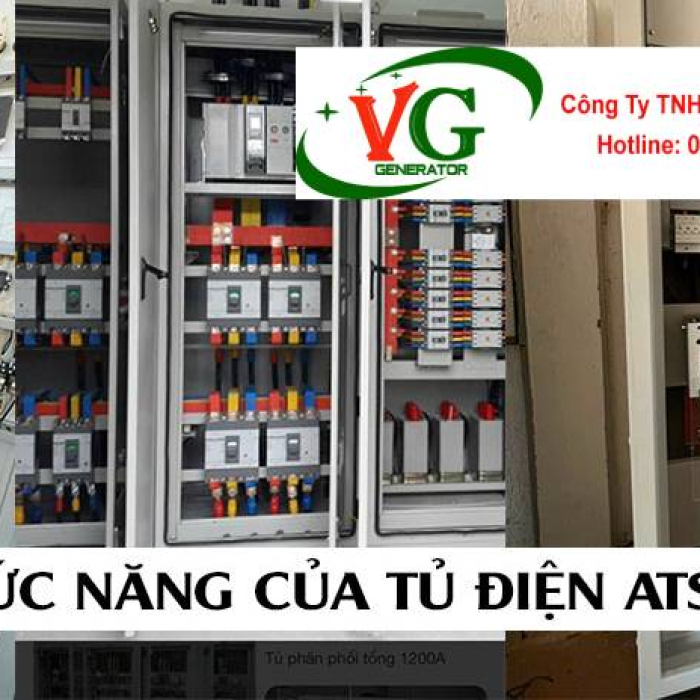

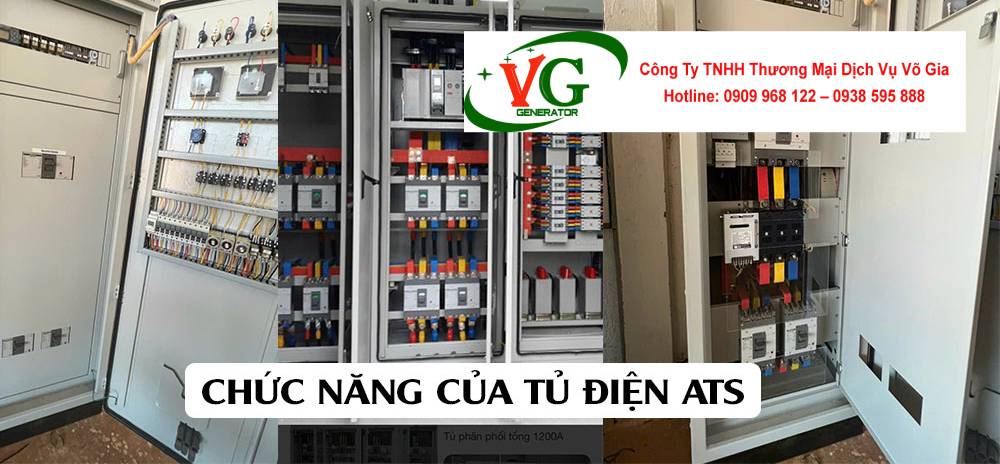

2. Chức Năng của Tủ Điện ATS
Tủ ATS được thiết kế để thực hiện các chức năng chính sau:
- Chuyển đổi nguồn điện tự động: Khi nguồn điện lưới gặp sự cố (mất điện, mất pha, quá áp, hoặc mất trung tính), tủ ATS tự động chuyển sang nguồn dự phòng từ máy phát điện.
- Quản lý nguồn điện: Tự động giám sát trạng thái của nguồn điện chính và dự phòng, đảm bảo chuyển đổi mượt mà và không gây gián đoạn.
- Ngắt nguồn dự phòng khi điện lưới khôi phục: Khi điện lưới hoạt động ổn định trở lại, tủ ATS chuyển phụ tải về nguồn chính và ngắt máy phát điện để tiết kiệm nhiên liệu.
- Hòa đồng bộ (trong các hệ thống cao cấp): Một số tủ ATS được tích hợp chức năng hòa đồng bộ, cho phép kết nối nhiều máy phát điện để đáp ứng nhu cầu công suất lớn.
- Cảnh báo và giám sát: Hiển thị thông tin về trạng thái hệ thống, điện áp, tần số, và các sự cố qua màn hình LCD, đèn báo, hoặc còi báo.
Những chức năng này giúp tủ ATS trở thành giải pháp lý tưởng cho các hệ thống điện yêu cầu độ tin cậy cao.
3. Ứng Dụng của Tủ Điện ATS
Tủ ATS được sử dụng rộng rãi trong nhiều lĩnh vực và môi trường yêu cầu nguồn điện liên tục, bao gồm:
- Nhà máy và khu công nghiệp: Đảm bảo cung cấp điện cho dây chuyền sản xuất, máy móc, và thiết bị công nghiệp, tránh gián đoạn sản xuất.
- Bệnh viện và cơ sở y tế: Hỗ trợ nguồn điện dự phòng cho các thiết bị y tế quan trọng như máy thở, máy chụp X-quang, và phòng mổ.
- Trung tâm thương mại và tòa nhà cao tầng: Đáp ứng nhu cầu điện cho hệ thống chiếu sáng, thang máy, và các thiết bị thương mại.
- Cảng biển và sân bay: Duy trì hoạt động liên tục của các hệ thống điều khiển, logistics, và cơ sở hạ tầng.
- Chung cư và khu dân cư: Đảm bảo nguồn điện cho các hệ thống an ninh, thang máy, và tiện ích sinh hoạt.
- Trung tâm dữ liệu và viễn thông: Bảo vệ dữ liệu và kết nối mạng khỏi gián đoạn do mất điện.
Công ty TNHH Thương Mại Dịch Vụ Võ Gia đã triển khai nhiều dự án tủ ATS cho các khách hàng trong các lĩnh vực trên, mang lại giải pháp điện an toàn và hiệu quả tại Việt Nam.

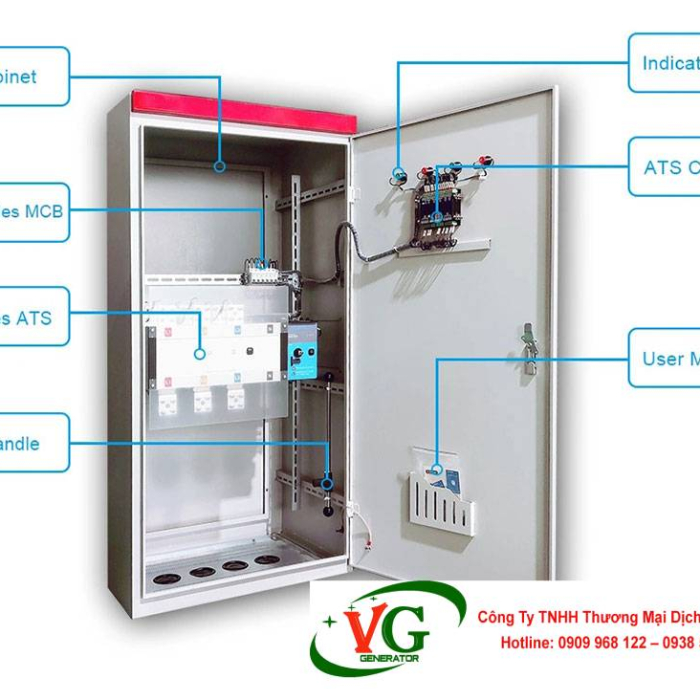

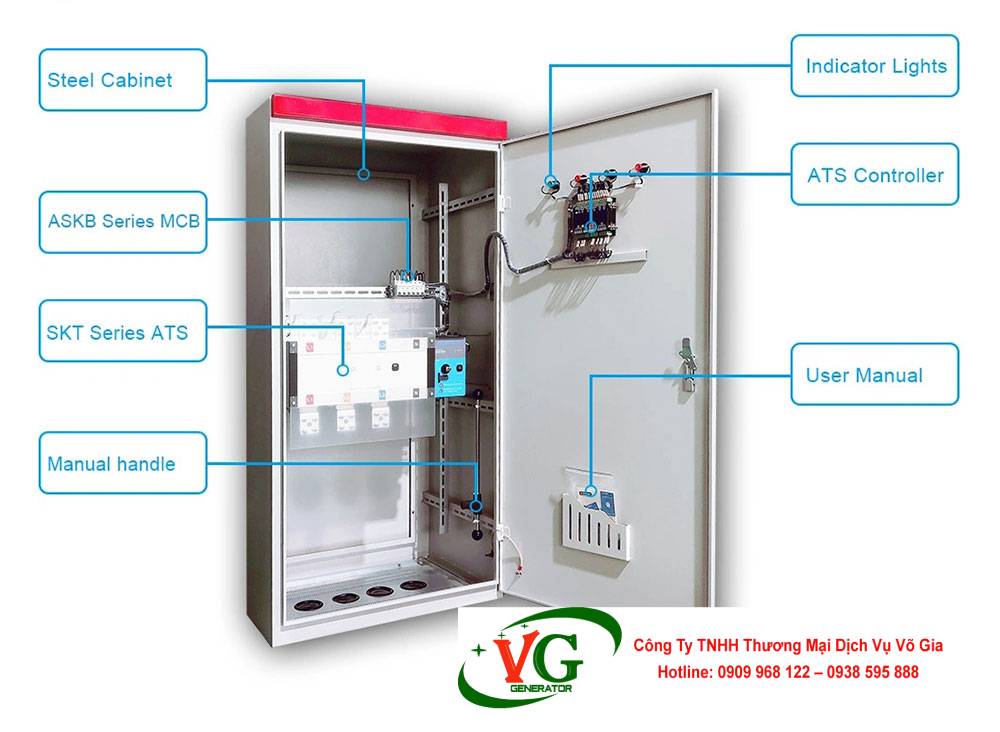

4. Cấu Tạo của Tủ Điện ATS
Tủ ATS được thiết kế với các thành phần chính, đảm bảo khả năng vận hành hiệu quả và độ bền cao. Dưới đây là cấu tạo chi tiết của tủ ATS:
4.1. Vỏ Tủ Điện ATS
- Chất liệu: Được làm từ thép mạ kẽm hoặc thép không gỉ, phủ lớp sơn tĩnh điện để chống ăn mòn và tăng độ bền.
- Kích thước: Tùy chỉnh theo công suất hệ thống và không gian lắp đặt, từ tủ nhỏ gọn cho công suất thấp đến tủ lớn cho hệ thống công nghiệp.
- Thiết kế chống thấm: Phù hợp với môi trường ẩm ướt hoặc khắc nghiệt, đặc biệt tại các khu vực ven biển hoặc công nghiệp.
4.2. Thiết Bị Chuyển Mạch Tự Động
- Chức năng: Chuyển đổi giữa nguồn điện lưới và nguồn dự phòng (máy phát điện).
- Chế độ vận hành: Hỗ trợ cả chế độ tự động và thủ công, cho phép người dùng điều chỉnh linh hoạt.
- Loại chuyển mạch: Sử dụng khởi động từ (contactor) cho công suất nhỏ hoặc máy cắt khí (ACB) cho công suất lớn.
4.3. Bộ Điều Khiển Tủ ATS
- Chức năng: Điều khiển quá trình chuyển mạch, giám sát các thông số như điện áp, tần số, và trạng thái nguồn điện.
- Công nghệ: Sử dụng bộ vi xử lý (PLC) hoặc vi mạch tích hợp, hỗ trợ giám sát từ xa qua mạng Internet.
- Độ chính xác: Đảm bảo chuyển đổi nguồn điện nhanh chóng (thường dưới 1 giây) để tránh gián đoạn.
4.4. Hệ Thanh Cái Đồng Phân Phối Điện
- Chất liệu: Làm từ đồng chất lượng cao để đảm bảo khả năng dẫn điện tối ưu.
- Thiết kế: Phù hợp với dòng điện định mức của hệ thống, từ vài trăm Ampe đến hàng nghìn Ampe.
- An toàn: Được cách điện và gia cố để tránh chập điện hoặc hư hỏng.
4.5. Hệ Thống Điều Khiển và Hiển Thị
- Màn hình LCD: Hiển thị thông tin về trạng thái nguồn điện, điện áp, tần số, và các sự cố.
- Nút ấn và đèn chỉ thị: Cho phép người vận hành dễ dàng điều chỉnh và theo dõi hoạt động của tủ.
- Cảnh báo: Tích hợp còi báo và đèn LED để thông báo khi xảy ra sự cố như mất pha hoặc quá áp.
4.6. Tính Năng Giám Sát Từ Xa
Các tủ ATS hiện đại của Công ty TNHH Thương Mại Dịch Vụ Võ Gia được tích hợp công nghệ IoT, cho phép:
- Giám sát thời gian thực: Theo dõi trạng thái hệ thống qua máy tính hoặc thiết bị di động.
- Lưu trữ dữ liệu: Ghi lại lịch sử sự cố để hỗ trợ bảo trì và phân tích.
- Điều khiển từ xa: Điều chỉnh chế độ vận hành hoặc chuyển đổi nguồn điện thông qua mạng Internet.
Công ty TNHH Thương Mại Dịch Vụ Võ Gia cung cấp các tủ ATS được thiết kế và sản xuất theo tiêu chuẩn quốc tế, đảm bảo độ bền, an toàn, và hiệu suất tối ưu.

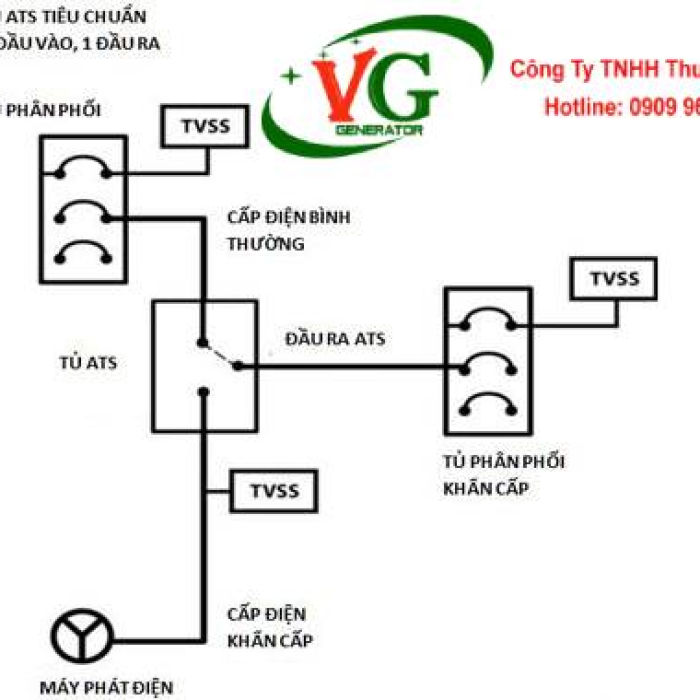

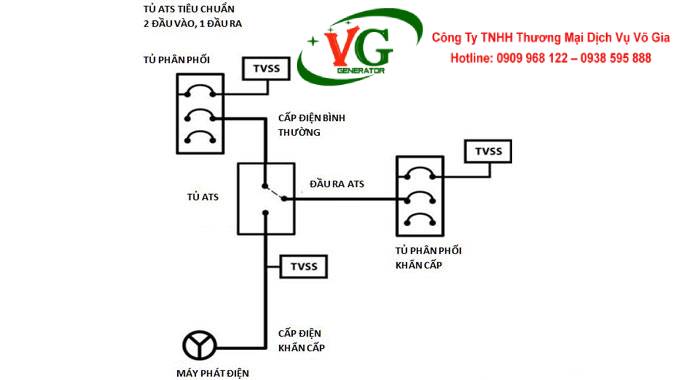

5. Nguyên Lý Hoạt Động của Tủ Điện ATS
Tủ ATS hoạt động dựa trên nguyên lý tự động giám sát và chuyển đổi nguồn điện, đảm bảo cung cấp điện liên tục cho phụ tải. Quy trình hoạt động bao gồm:
5.1. Giám Sát Nguồn Điện Chính
- Tủ ATS liên tục theo dõi các thông số của nguồn điện lưới, bao gồm điện áp, tần số, và pha.
- Khi phát hiện sự cố như mất điện, mất pha, quá áp, hoặc mất trung tính, tủ ATS kích hoạt quy trình chuyển đổi.
5.2. Khởi Động Nguồn Dự Phòng
- Tủ ATS gửi tín hiệu để khởi động máy phát điện dự phòng.
- Khi máy phát đạt trạng thái ổn định (điện áp và tần số đạt yêu cầu), tủ ATS chuyển phụ tải từ điện lưới sang máy phát.
5.3. Khôi Phục Nguồn Điện Chính
- Khi điện lưới được khôi phục và ổn định, tủ ATS tự động chuyển phụ tải từ máy phát về nguồn điện chính.
- Máy phát điện được ngắt để tiết kiệm nhiên liệu và duy trì hiệu suất.
5.4. Hòa Đồng Bộ (Trong Các Hệ Thống Cao Cấp)
- Một số tủ ATS cao cấp được tích hợp chức năng hòa đồng bộ, cho phép kết nối nhiều máy phát điện để cung cấp công suất lớn hơn.
- Chức năng này đặc biệt hữu ích trong các hệ thống phức tạp, nơi nhu cầu điện thay đổi liên tục.
Công ty TNHH Thương Mại Dịch Vụ Võ Gia cung cấp các tủ ATS với nguyên lý hoạt động tối ưu, đảm bảo chuyển đổi nhanh chóng và an toàn trong mọi tình huống.

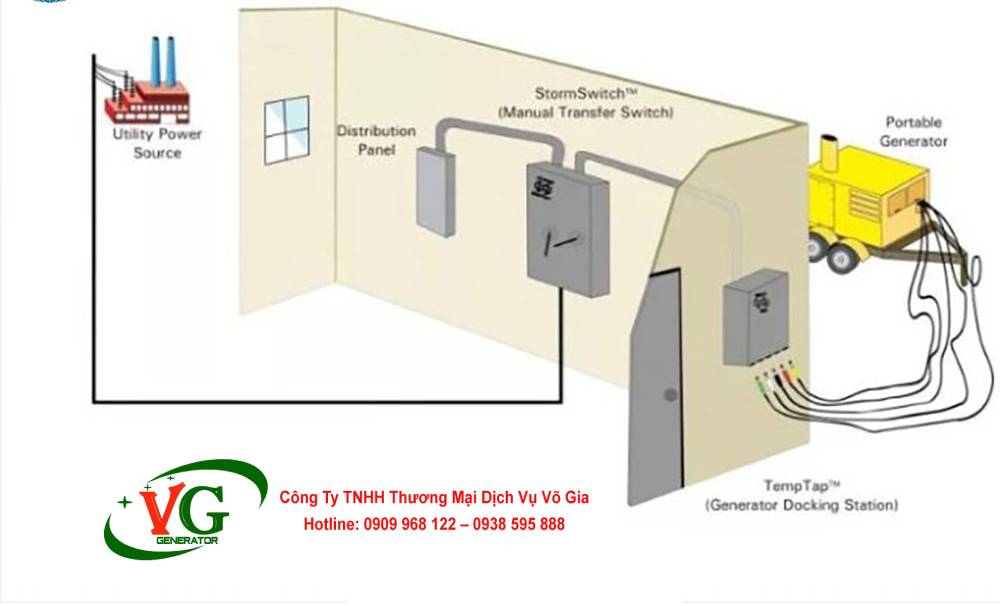

6. Quy Trình Hoạt Động của Tủ Điện ATS
Quy trình hoạt động của tủ ATS được thiết kế để đảm bảo nguồn điện liên tục với thời gian gián đoạn tối thiểu. Các bước cụ thể bao gồm:
- Phát hiện sự cố: Tủ ATS giám sát nguồn điện lưới và phát hiện các sự cố như mất điện, mất pha, hoặc quá áp.
- Khởi động máy phát điện: Tủ gửi tín hiệu để kích hoạt máy phát điện dự phòng, thường trong vòng vài giây.
- Chuyển đổi nguồn điện: Khi máy phát đạt trạng thái ổn định (điện áp và tần số phù hợp), tủ ATS chuyển phụ tải sang nguồn dự phòng.
- Khôi phục điện lưới: Khi điện lưới trở lại bình thường, tủ ATS giám sát và xác nhận sự ổn định, sau đó chuyển phụ tải về nguồn chính và ngắt máy phát.
- Ghi nhận sự cố: Hệ thống lưu trữ thông tin về các sự cố và quá trình chuyển đổi để hỗ trợ bảo trì.
Các tủ ATS cao cấp của Công ty TNHH Thương Mại Dịch Vụ Võ Gia còn hỗ trợ chức năng hòa đồng bộ, cho phép kết nối nhiều máy phát điện để đáp ứng nhu cầu công suất lớn, đặc biệt trong các khu công nghiệp hoặc bệnh viện.
7. Phân Loại Hệ Thống Tủ Điện ATS
Tủ ATS được phân loại dựa trên số lượng nguồn điện và công suất, đáp ứng các nhu cầu khác nhau của doanh nghiệp. Dưới đây là các loại phổ biến:
7.1. Theo Số Lượng Nguồn Điện
Tủ ATS 1 nguồn điện lưới, 1 nguồn máy phát điện dự phòng:
- Ứng dụng: Phù hợp cho các chung cư, tòa nhà văn phòng, và nhà máy sản xuất nhỏ.
- Lợi ích: Đơn giản, dễ lắp đặt, và chi phí hợp lý.
Tủ ATS 2 nguồn điện lưới, 1 nguồn máy phát điện dự phòng:
- Ứng dụng: Thường được sử dụng trong các khu công nghiệp lớn, nơi có hai nguồn điện lưới độc lập để hỗ trợ bảo trì.
- Lợi ích: Tăng độ tin cậy bằng cách sử dụng nguồn điện lưới thứ hai khi cần.
Tủ ATS 1 nguồn điện lưới, 2 nguồn máy phát điện dự phòng:
- Ứng dụng: Lý tưởng cho các hệ thống yêu cầu độ an toàn cao, như bệnh viện hoặc trung tâm dữ liệu.
- Lợi ích: Đảm bảo cung cấp điện liên tục ngay cả khi một máy phát gặp sự cố.
7.2. Theo Công Suất
Công suất nhỏ đến trung bình (100A, 200A, 250A, 400A):
- Sử dụng khởi động từ (contactor) để chuyển đổi nguồn điện.
- Phù hợp cho các hệ thống điện dân dụng hoặc công nghiệp nhỏ.
Công suất lớn (800A đến hàng nghìn Ampe):
- Sử dụng máy cắt khí (ACB) để đảm bảo độ bền và ổn định trong thời gian dài.
- Phù hợp cho các khu công nghiệp, cảng biển, và sân bay.
Công ty TNHH Thương Mại Dịch Vụ Võ Gia cung cấp các loại tủ ATS đa dạng, được tùy chỉnh theo nhu cầu cụ thể của từng khách hàng.

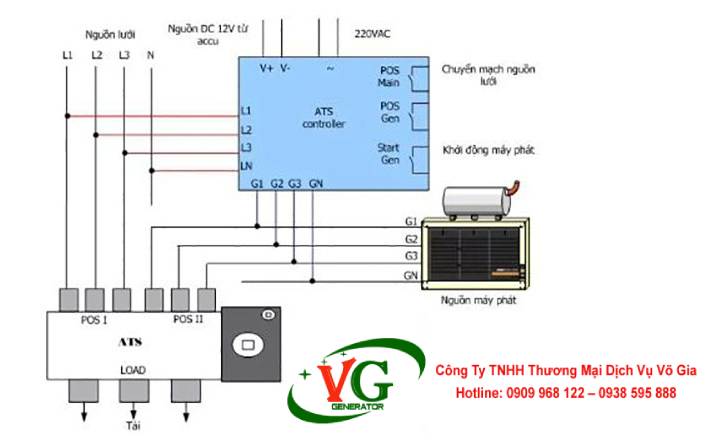

8. Mô Hình Hoạt Động của Tủ Điện ATS
Tủ ATS hoạt động dựa trên mô hình chuyển đổi nguồn điện thông qua hai công tắc chuyển mạch cơ khí, tương ứng với nguồn điện lưới và nguồn dự phòng. Quy trình hoạt động bao gồm:
- Chuyển đổi khi mất điện: Khi nguồn điện lưới gặp sự cố, công tắc chuyển mạch tự động kích hoạt để kết nối phụ tải với máy phát điện. Thời gian chuyển đổi thường dưới 1 giây, đảm bảo không gây gián đoạn.
- Khôi phục nguồn chính: Khi điện lưới được khôi phục, công tắc chuyển mạch ngắt máy phát và kết nối lại với nguồn điện lưới.
- Tối ưu hóa độ trễ: Hệ thống được thiết kế để giảm thiểu thời gian chuyển đổi, đảm bảo cung cấp điện liên tục.
Các tủ ATS của Công ty TNHH Thương Mại Dịch Vụ Võ Gia được tối ưu hóa để hoạt động mượt mà, với độ trễ tối thiểu và độ tin cậy cao.
9. Lựa Chọn Hệ Thống Tủ Điện ATS
Việc lựa chọn tủ ATS phù hợp đòi hỏi xem xét các yếu tố sau:
- Công suất trạm biến áp: Đảm bảo tủ ATS tương thích với công suất của hệ thống điện chính.
- Công suất máy phát điện: Tính toán công suất cần thiết để đáp ứng nhu cầu của các khu vực ưu tiên sử dụng điện.
- Môi trường lắp đặt: Xem xét các yếu tố như nhiệt độ, độ ẩm, và điều kiện vận hành (ví dụ: môi trường ven biển hoặc công nghiệp).
- Khả năng tích hợp: Đảm bảo tủ ATS có thể kết nối với hệ thống giám sát doanh nghiệp, hỗ trợ báo cáo và điều khiển từ xa.
- Yêu cầu kỹ thuật: Xác định số lượng nguồn điện (1 lưới + 1 dự phòng, 2 lưới + 1 dự phòng, v.v.) và công suất định mức (100A, 400A, 800A, v.v.).
Công ty TNHH Thương Mại Dịch Vụ Võ Gia cung cấp dịch vụ tư vấn chuyên nghiệp, giúp khách hàng lựa chọn tủ ATS phù hợp với nhu cầu và ngân sách.

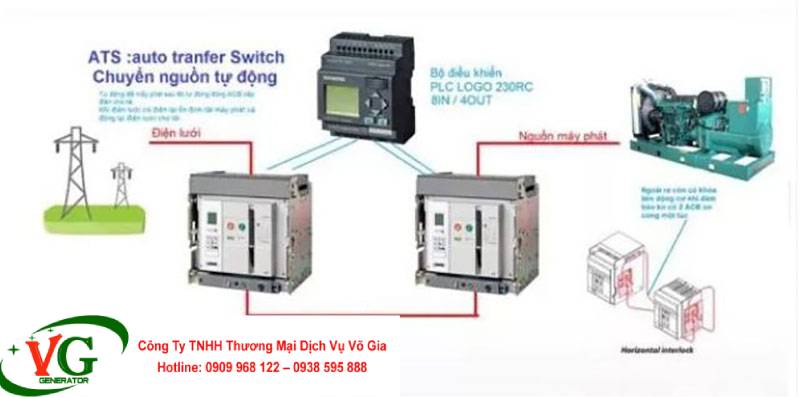

10. Sơ Đồ Kết Nối Thông Dụng của Tủ Điện ATS
Sơ đồ kết nối của tủ ATS thường bao gồm các thành phần chính sau:
- Nguồn điện lưới: Kết nối với công tắc chuyển mạch chính.
- Nguồn dự phòng (máy phát điện): Kết nối với công tắc chuyển mạch dự phòng.
- Phụ tải: Các thiết bị hoặc hệ thống sử dụng điện, được kết nối qua thanh cái đồng.
- Bộ điều khiển ATS: Giám sát và điều khiển quá trình chuyển đổi nguồn điện.
- Hệ thống giám sát: Bao gồm màn hình LCD, đèn báo, và còi báo để hiển thị trạng thái.
Sơ đồ kết nối điển hình cho tủ ATS 1 nguồn điện lưới và 1 nguồn máy phát điện:
- Nguồn điện lưới → Công tắc chuyển mạch chính → Phụ tải.
- Nguồn máy phát điện → Công tắc chuyển mạch dự phòng → Phụ tải.
- Bộ điều khiển ATS giám sát và chuyển đổi giữa hai nguồn điện dựa trên trạng thái.
Công ty TNHH Thương Mại Dịch Vụ Võ Gia cung cấp các sơ đồ kết nối tùy chỉnh, đảm bảo tích hợp dễ dàng với hệ thống điện hiện có của khách hàng.

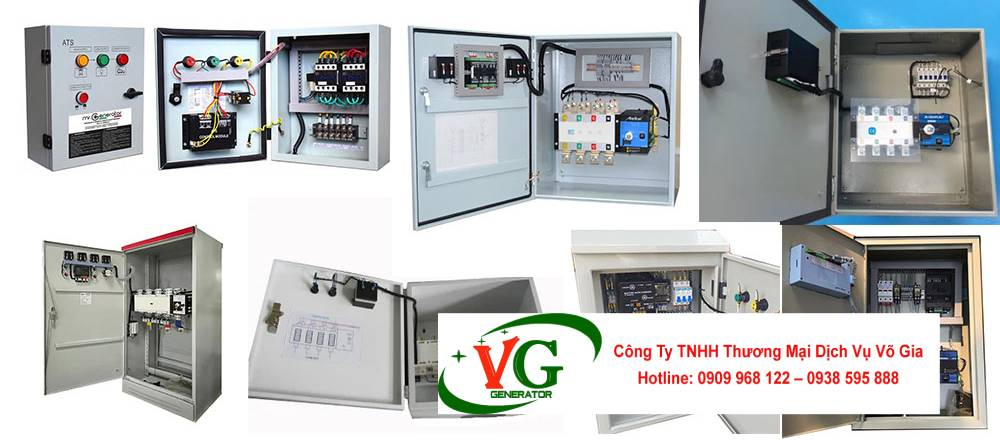

11. Công ty TNHH Thương Mại Dịch Vụ Võ Gia – Đơn Vị Cung Cấp Tủ ATS Uy Tín tại Việt Nam
Với hơn một thập kỷ kinh nghiệm trong lĩnh vực máy phát điện công nghiệp và thiết bị điện, Công ty TNHH Thương Mại Dịch Vụ Võ Gia đã khẳng định vị thế là đơn vị cung cấp giải pháp tủ ATS hàng đầu tại Việt Nam. Các sản phẩm và dịch vụ của Công ty TNHH Thương Mại Dịch Vụ Võ Gia bao gồm:
- Tủ ATS chất lượng cao: Được sản xuất trên dây chuyền hiện đại, sử dụng vật liệu thép mạ kẽm và sơn tĩnh điện, đảm bảo độ bền và thẩm mỹ.
- Tùy chỉnh theo nhu cầu: Cung cấp các loại tủ ATS từ công suất nhỏ (100A) đến công suất lớn (hàng nghìn Ampe), phù hợp với mọi ứng dụng.
- Dịch vụ toàn diện: Tư vấn, thiết kế, lắp đặt, và bảo trì tủ ATS, đảm bảo hiệu suất tối ưu và chi phí hợp lý.
- Ứng dụng đa dạng: Phục vụ các lĩnh vực như công nghiệp, y tế, thương mại, và dân dụng.
Công ty TNHH Thương Mại Dịch Vụ Võ Gia cam kết mang đến các giải pháp tủ ATS đáng tin cậy, giúp doanh nghiệp duy trì nguồn điện ổn định và giảm thiểu rủi ro sự cố.
Tủ chuyển đổi nguồn điện tự động ATS là giải pháp không thể thiếu để đảm bảo nguồn điện liên tục và ổn định cho các doanh nghiệp, nhà máy, bệnh viện, và cơ sở hạ tầng tại Việt Nam. Với chức năng chuyển đổi nguồn điện nhanh chóng, giám sát thông minh, và khả năng tích hợp cao, tủ ATS giúp tiết kiệm chi phí, tăng độ tin cậy, và bảo vệ thiết bị. Công ty Công ty TNHH Thương Mại Dịch Vụ Võ Gia tự hào là đơn vị cung cấp tủ ATS chất lượng cao, được thiết kế và sản xuất theo tiêu chuẩn quốc tế, đáp ứng mọi nhu cầu từ các hệ thống nhỏ đến phức tạp.
Nếu bạn đang tìm kiếm giải pháp tủ ATS tối ưu cho hệ thống điện của mình, hãy liên hệ ngay với Công ty TNHH Thương Mại Dịch Vụ Võ Gia để được tư vấn và hỗ trợ tốt nhất. Chúng tôi cam kết mang đến sản phẩm và dịch vụ chất lượng, giúp doanh nghiệp của bạn vận hành hiệu quả và an toàn.
